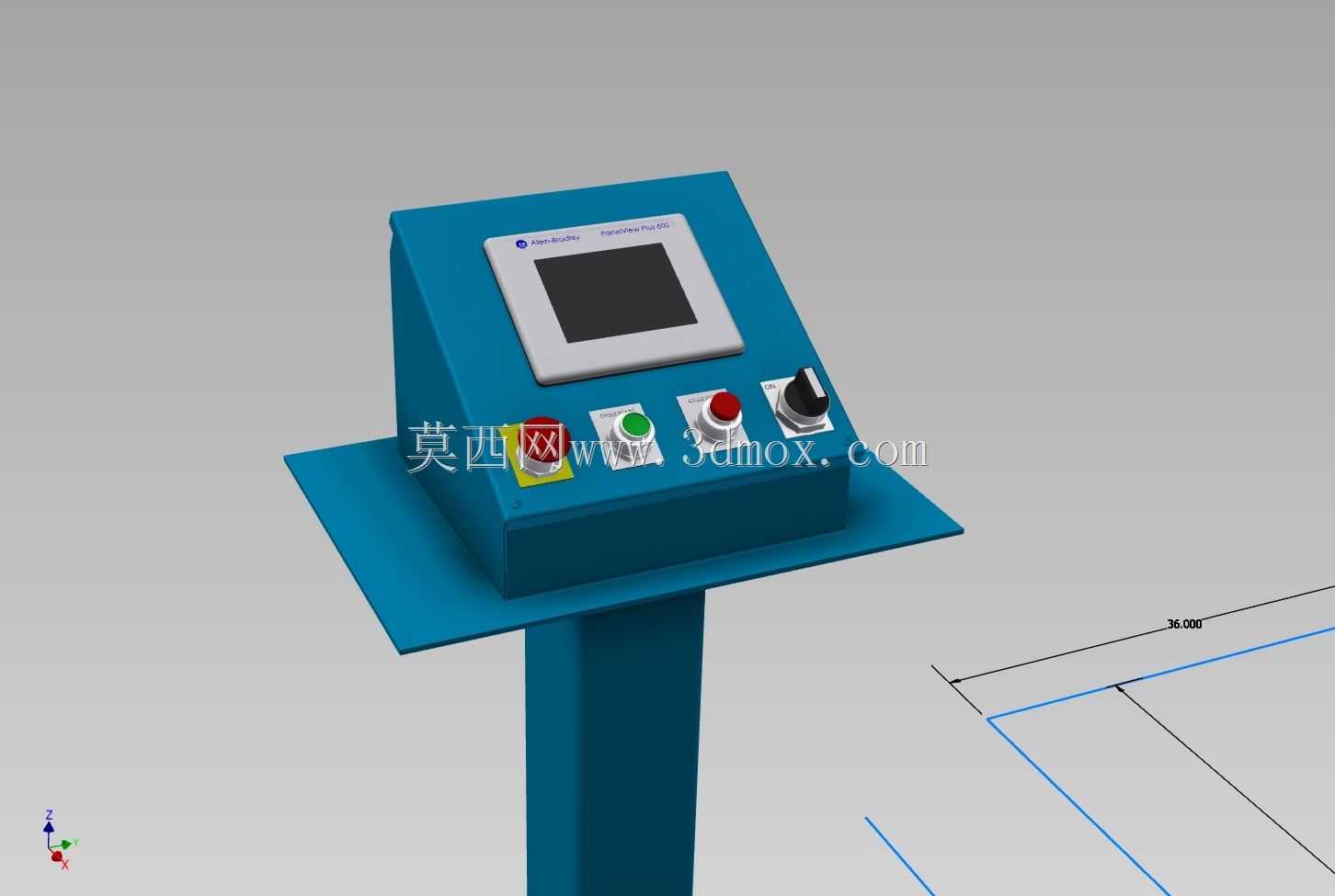

汽车型材弯弧成型专用折弯设备结构

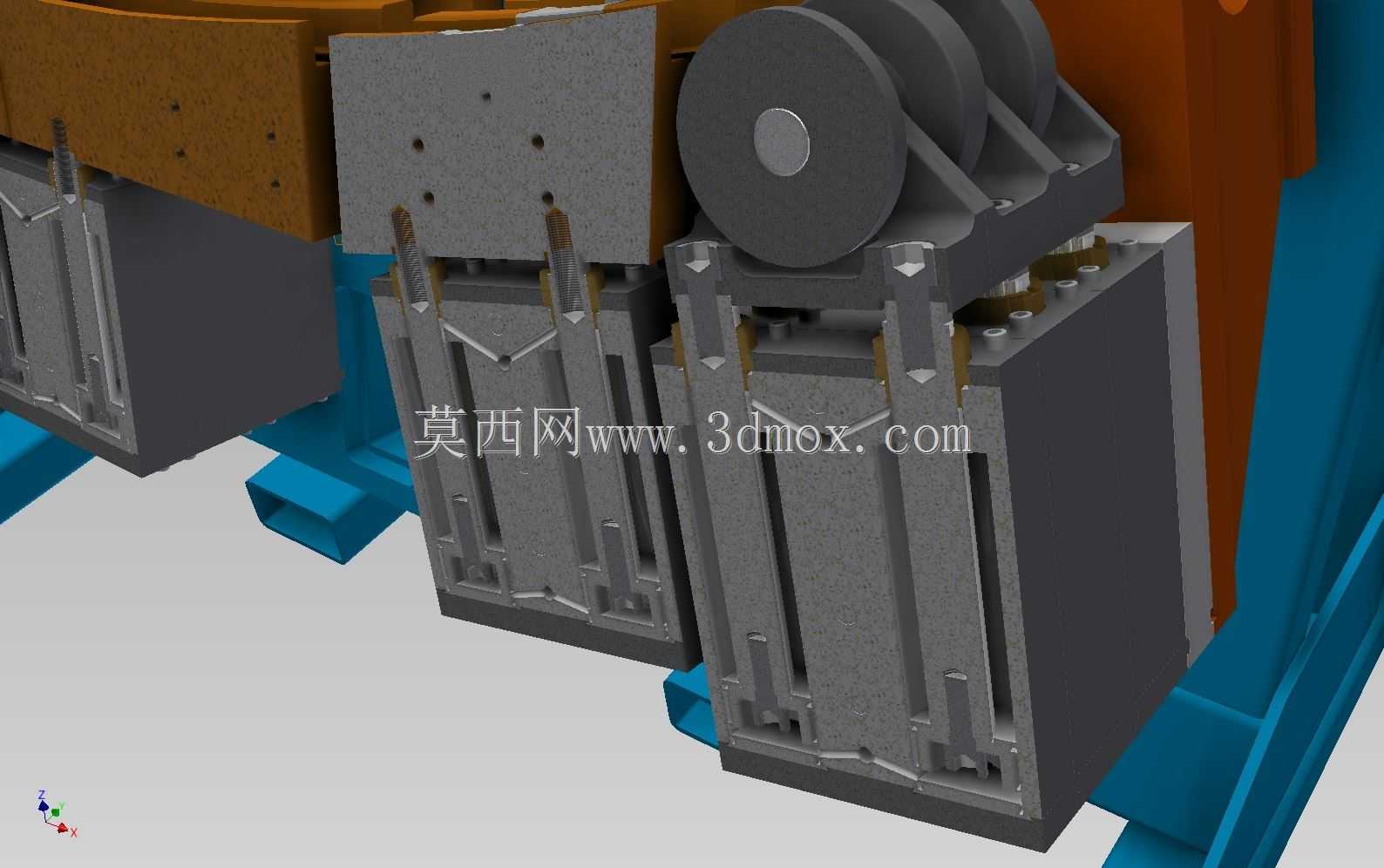

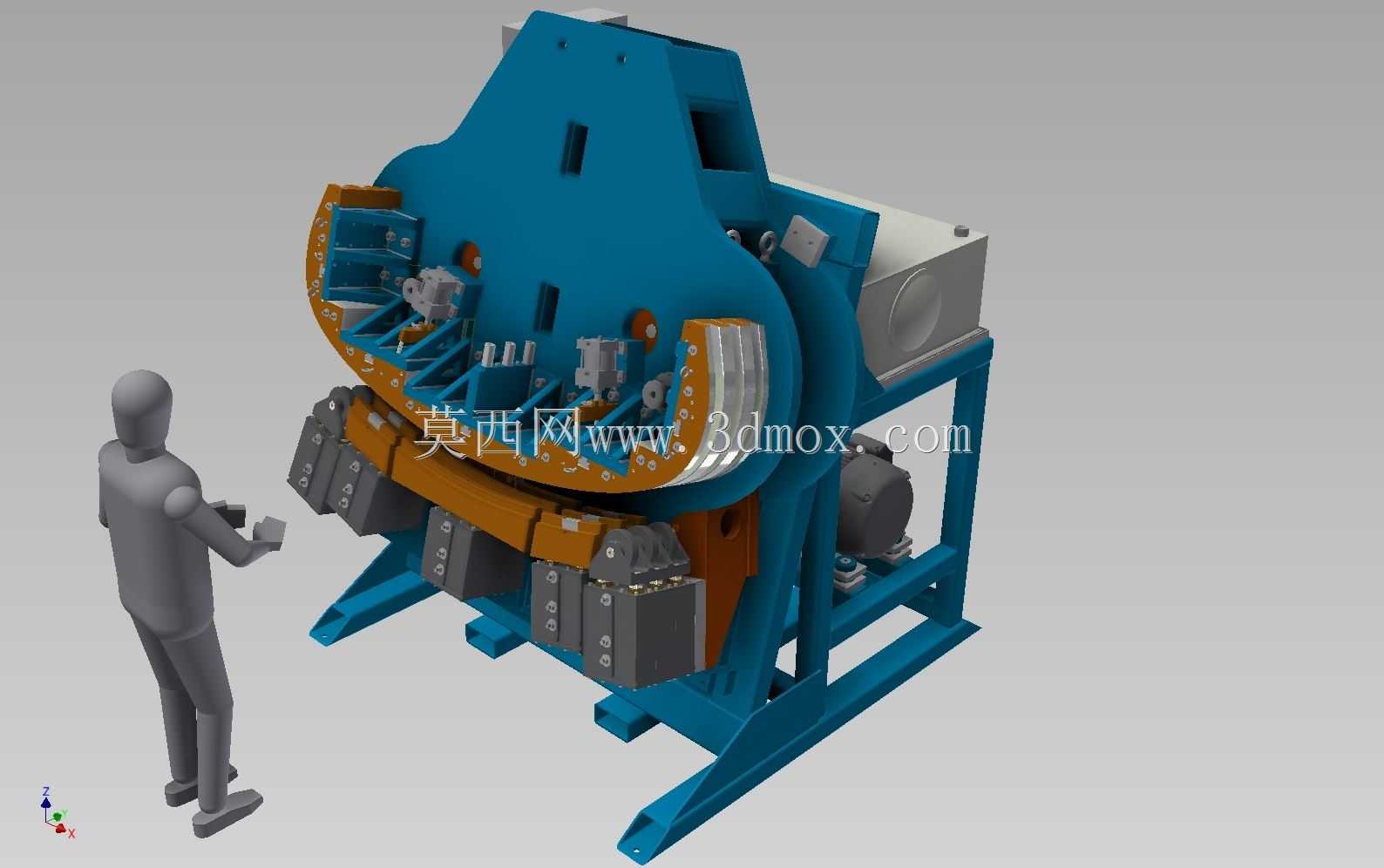

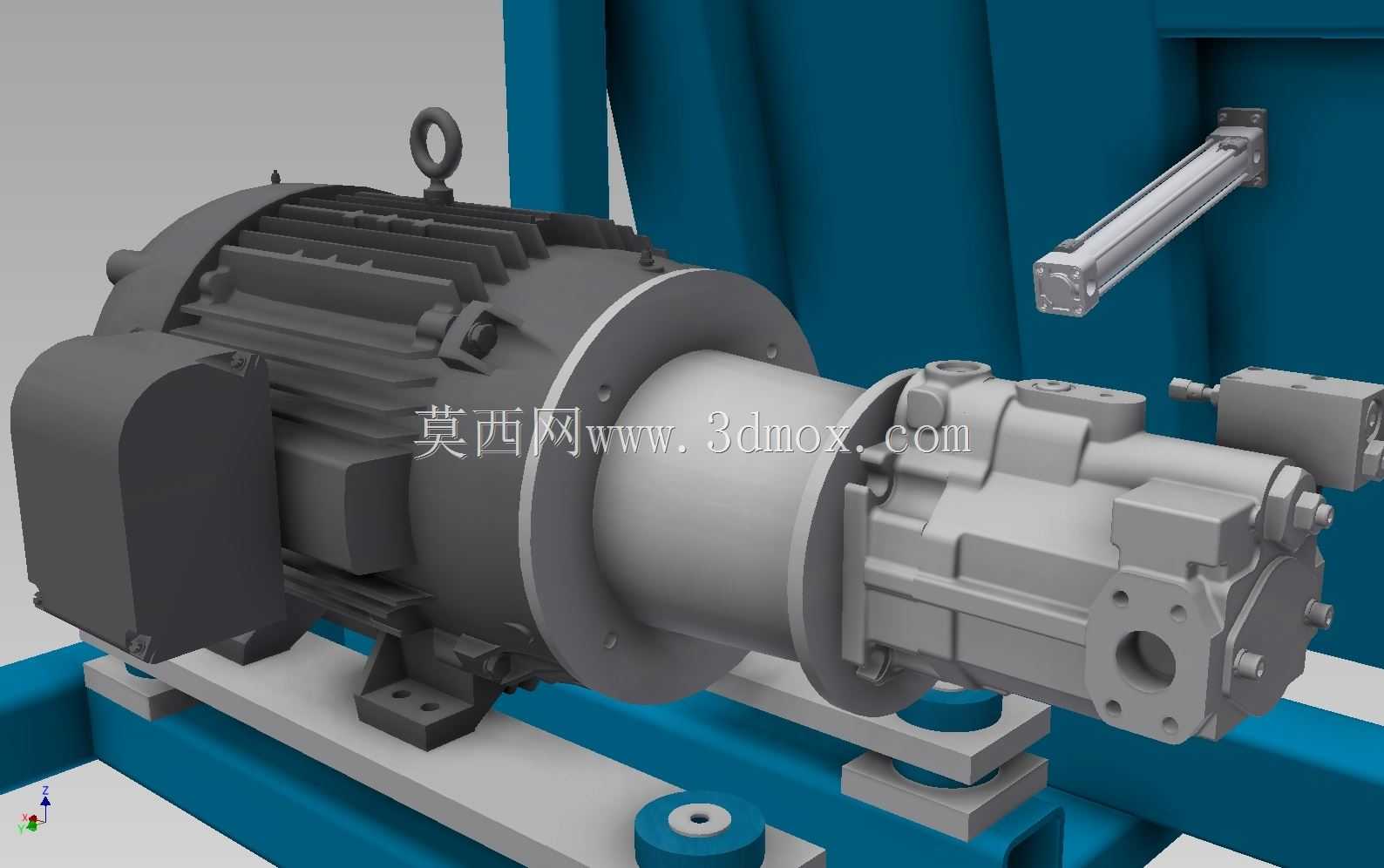

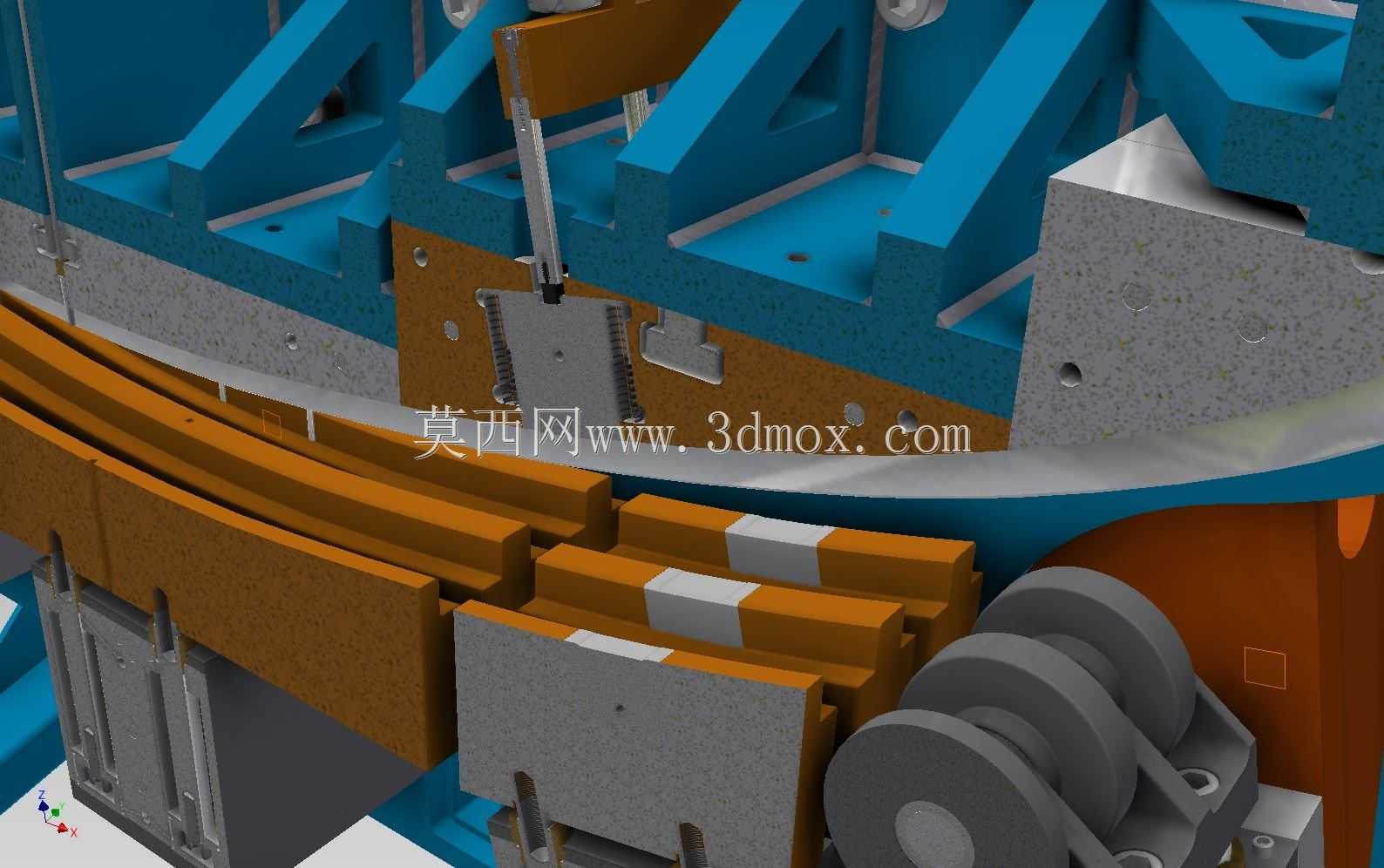

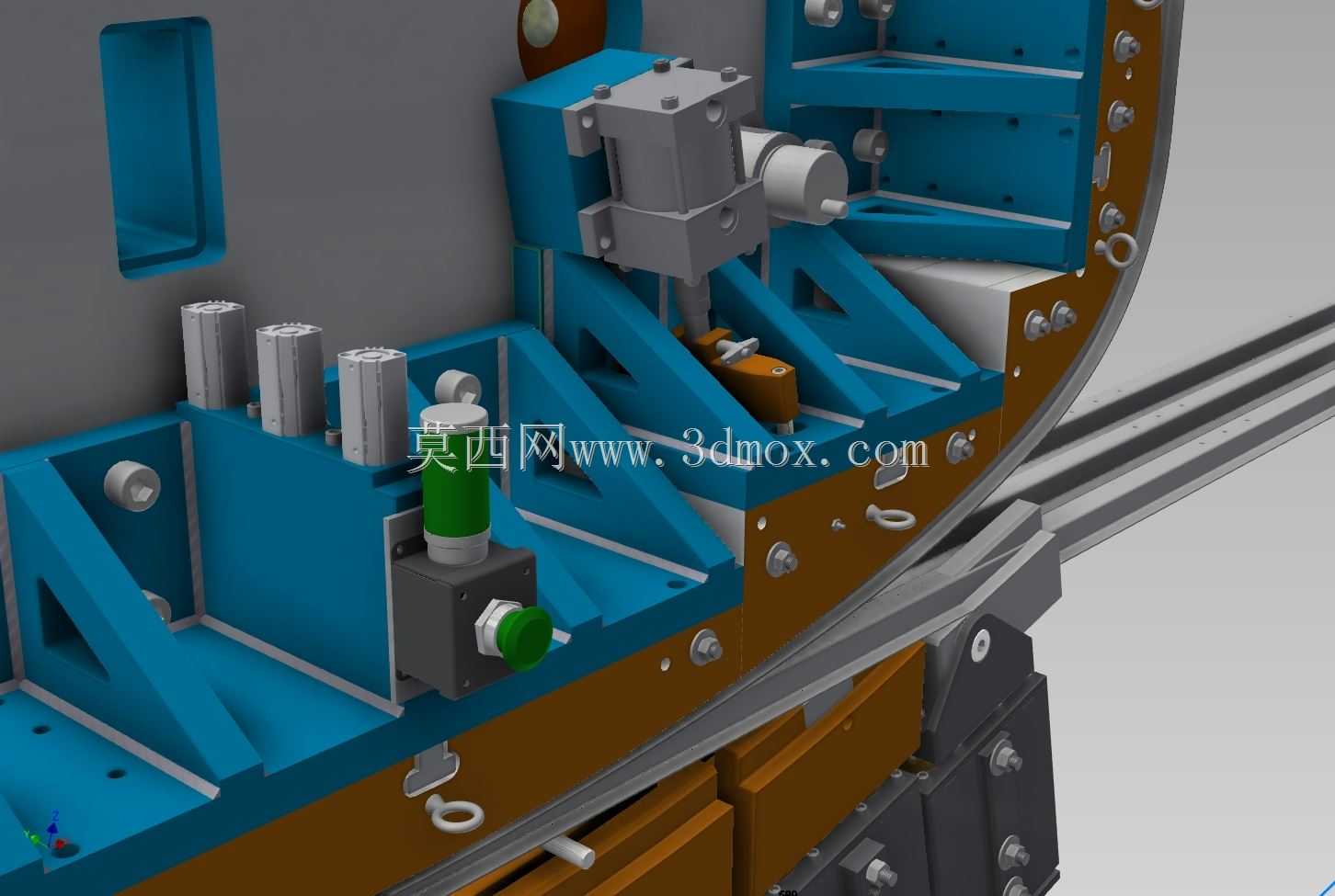

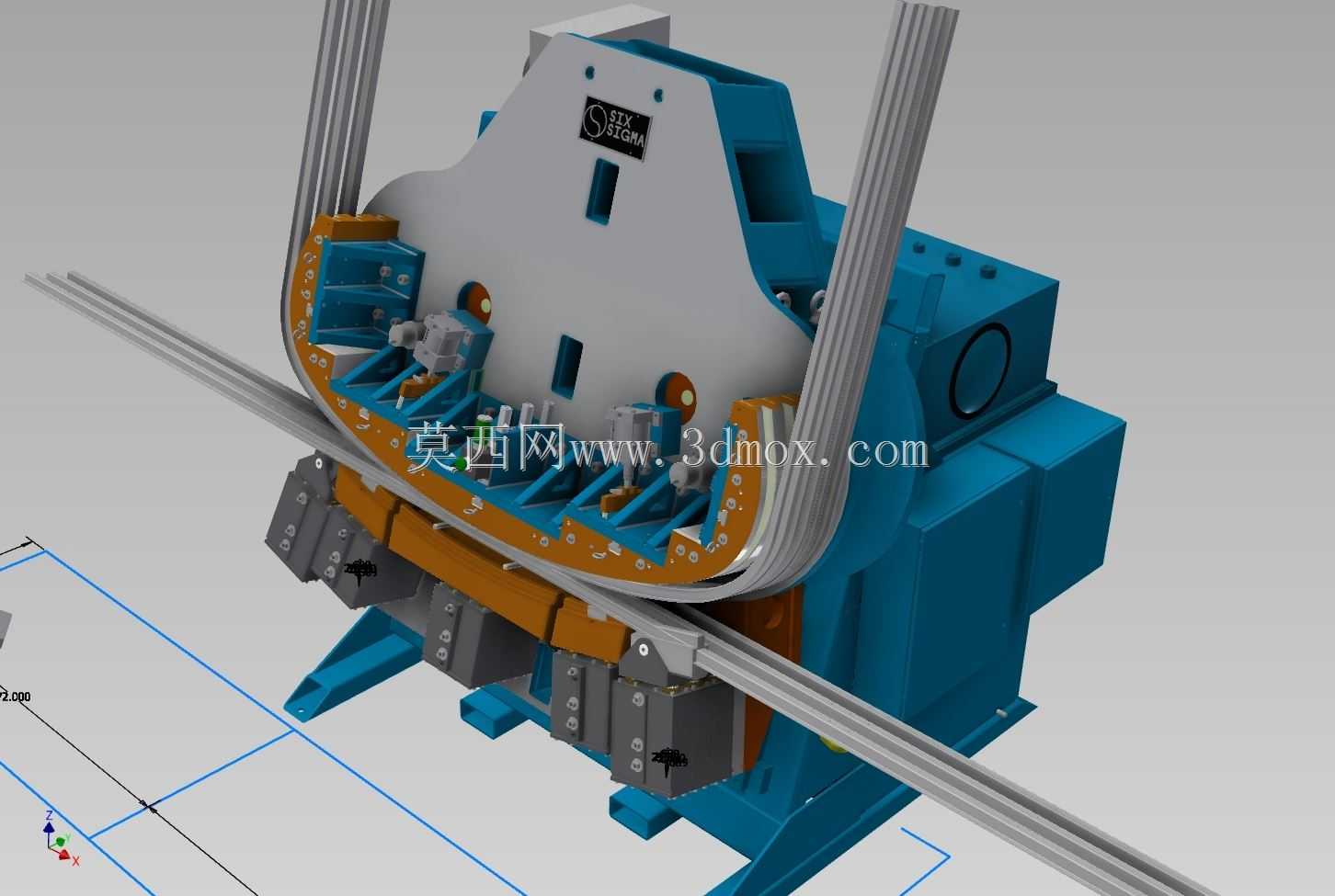

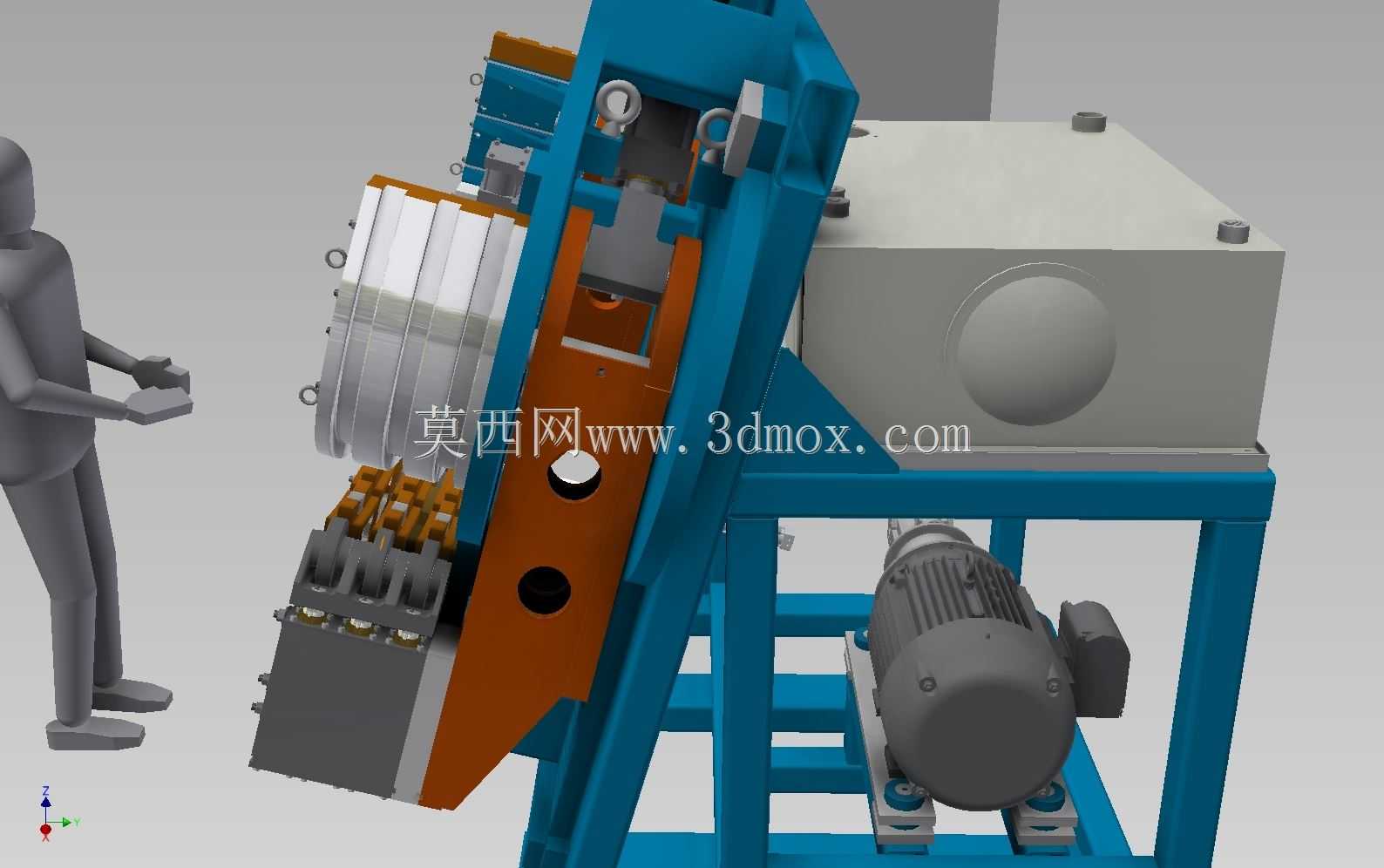

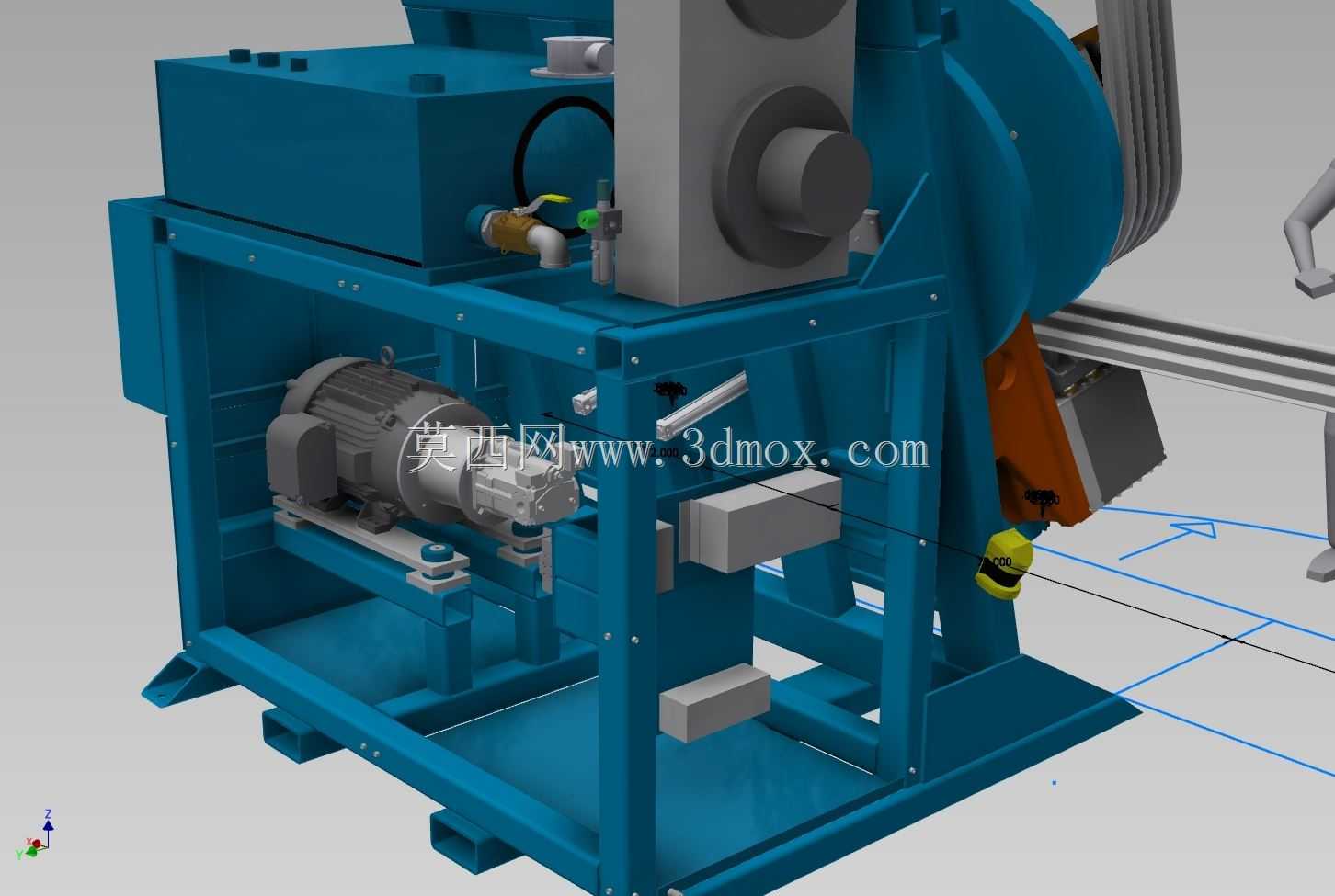

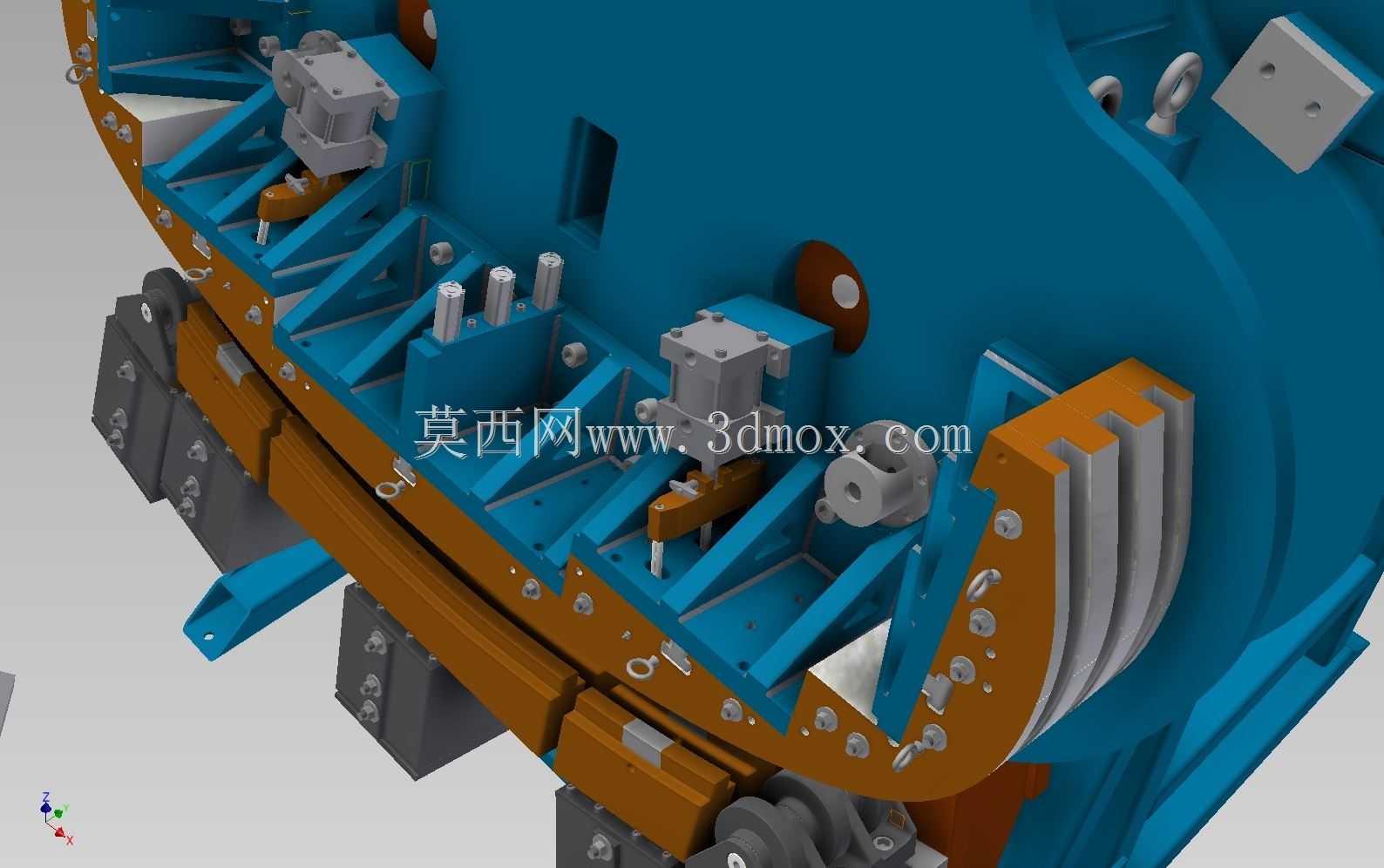

该设备主要面向汽车零部件制造领域的型材冷弯成型工序，针对客车车身顶部帽型通道构件的弧度成型需求设计，可完成长条金属型材的定曲率弯弧作业，适配多规格高强度铝合金、冷轧钢型材的批量加工场景，在客车焊装生产线的前置备料环节、专用车辆骨架成型工段均有明确应用空间。从结构布局来看，设备采用立式主承载框架设计，核心成型组件沿垂直排布的导向立柱做进给运动，成型模腔采用仿形轮廓设计，与待加工帽型型材的截面轮廓完全贴合，避免弯弧过程中型材截面出现塌陷、褶皱、局部应力集中开裂等常见成型缺陷。设备的成型执行端集成了多组可调式压料模块，每个压料块可根据型材壁厚、材质屈服强度单独调整压紧力，在弯弧进给过程中沿型材长度方向提供均匀的约束支撑，保证成型后弧度的一致性，减少后续校形的工作量。主驱动单元集成在设备侧部的箱型结构内，通过传动机构将动力传递至成型工作区，整体传动路径短，刚性损失小，可输出稳定的成型压力，适配屈服强度350MPa以内的金属型材弯弧加工。设备底部设置了可调式支撑脚座，可在安装时调整整机水平度，适配车间不同平整度的混凝土地面安装条件，安装时需预留前后两侧的型材上下料空间，单侧进料通道长度需满足最长6米型材的直线进给需求，设备后侧需预留不小于800mm的维护检修空间，方便日常对导向立柱润滑、压料模块更换、传动部件间隙调整等维保作业。从设计逻辑上，该设备摒弃了传统滚弯设备多轮逐次成型的复杂结构，采用整体仿形模腔一次成型的方案，成型效率更高，成型后型材的弧度精度更稳定，针对特定截面的型材加工时，只需更换对应仿形的模腔镶块即可快速切换生产规格，换型时间控制在30分钟以内，适配多品种小批量的零部件生产需求。设备的导向立柱采用高刚性矩形导轨结构，配合自润滑衬套，在长期往复进给过程中可保持稳定的运动精度，避免因导向间隙过大导致的成型弧度偏移问题。成型区域的两侧设置了型材导向托辊，托辊高度可根据型材截面高度调整，在长型材进给过程中提供辅助支撑，避免型材因自重产生下挠，影响最终成型的直线度与弧度精度。在实际生产应用中，该设备可与前端的型材定长切割工位、后端的构件焊接工位组成连贯的生产线，完成型材从 raw material 到成型构件的全流程加工，相比传统的人工火焰加热弯形工艺，冷弯成型的构件尺寸一致性更好，材料内部应力分布更均匀，后续焊接装配时的拼接间隙可控制在0.5mm以内，大幅提升焊装工序的作业效率，减少焊后打磨修整的工作量。设备的整体结构采用模块化设计，主框架、成型单元、驱动单元、导向单元均可单独拆分运输，进场后可通过螺栓快速拼接组装，无需大型吊装设备配合，降低了设备进场安装的成本与难度。针对弯弧过程中材料回弹的问题，模腔的成型弧度在设计时预留了对应材质的回弹补偿量，针对常用的6061-T6铝合金型材，回弹补偿角度设置为2.5度至3度，针对Q235冷轧钢型材，回弹补偿角度设置为1.5度至2度，保证成型卸载后构件的弧度符合设计公差要求。压料模块的压紧面镶嵌了聚氨酯耐磨衬板，在提供足够压紧摩擦力的同时，避免硬质金属压块直接接触型材表面，造成型材表面划伤、压痕等外观缺陷，满足汽车外观构件的表面质量要求。
