汽车轮毂转向节装配压合工装设备结构

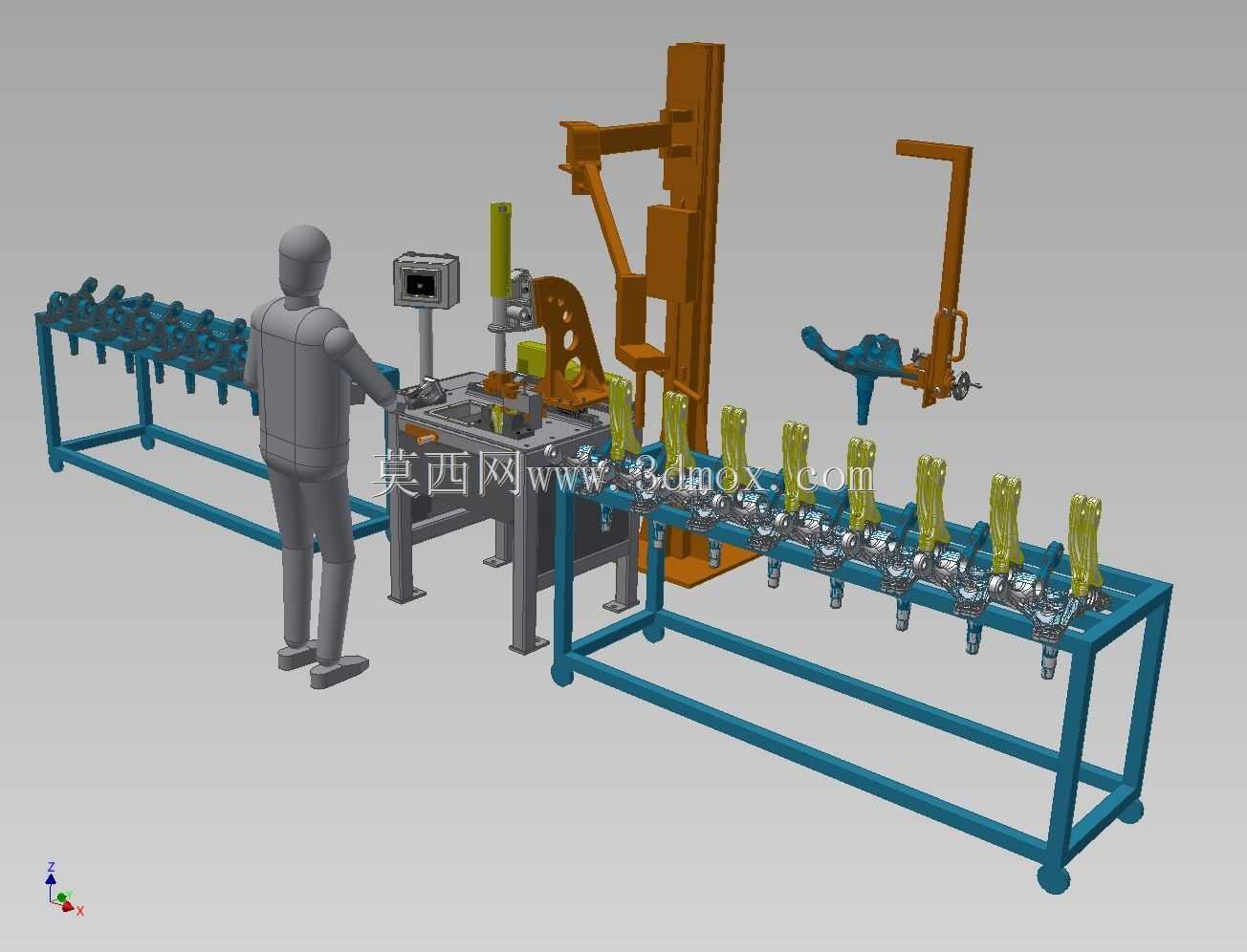

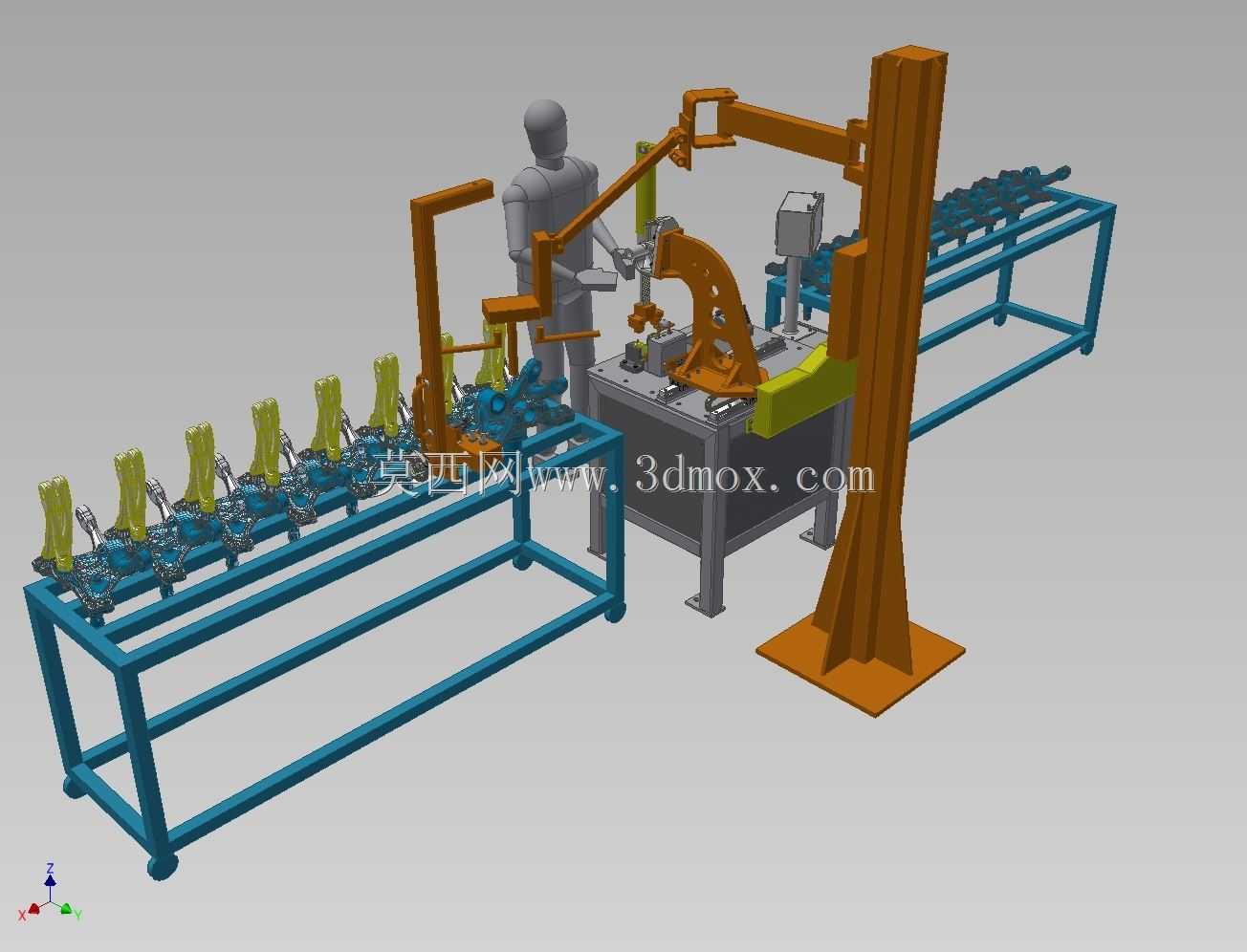

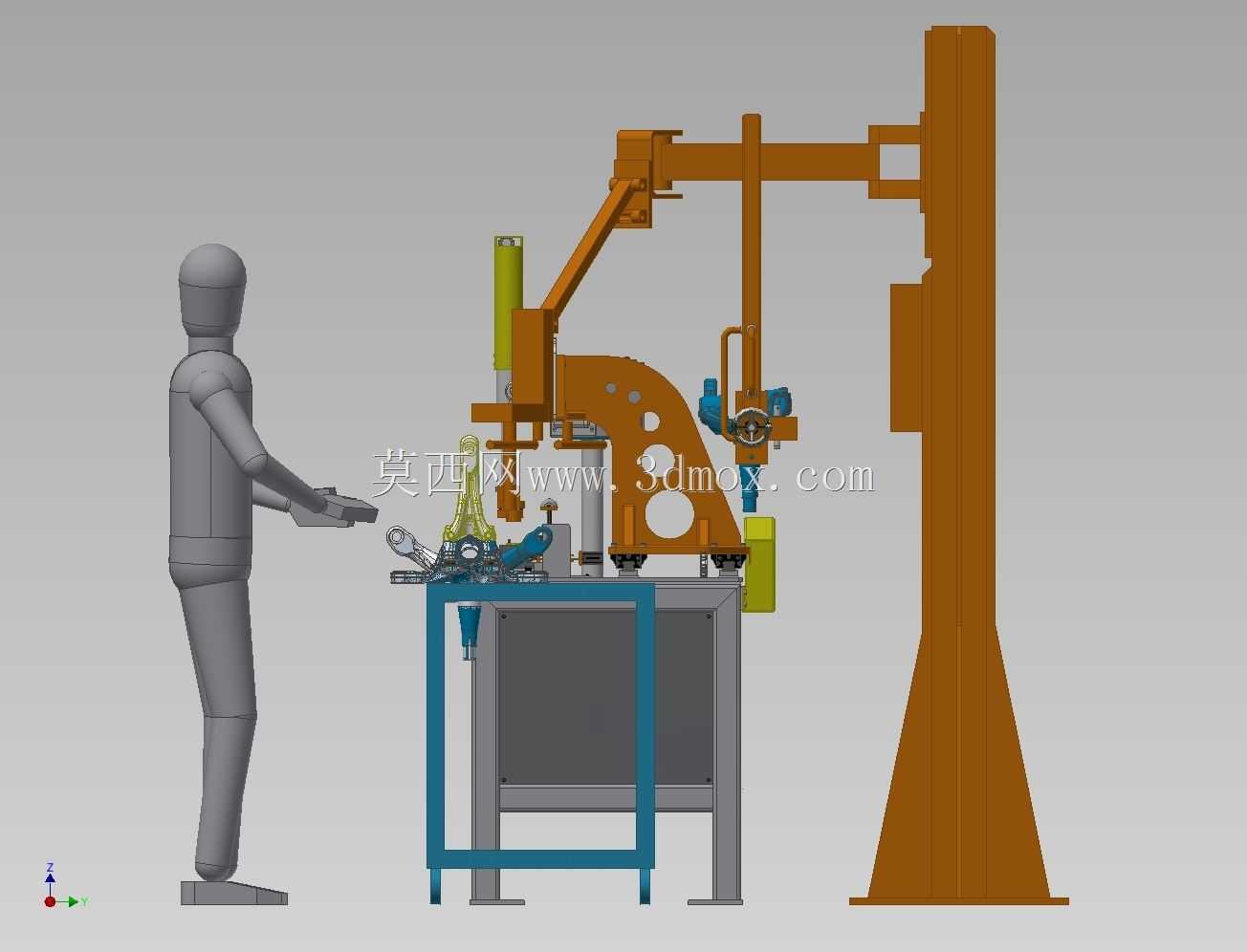

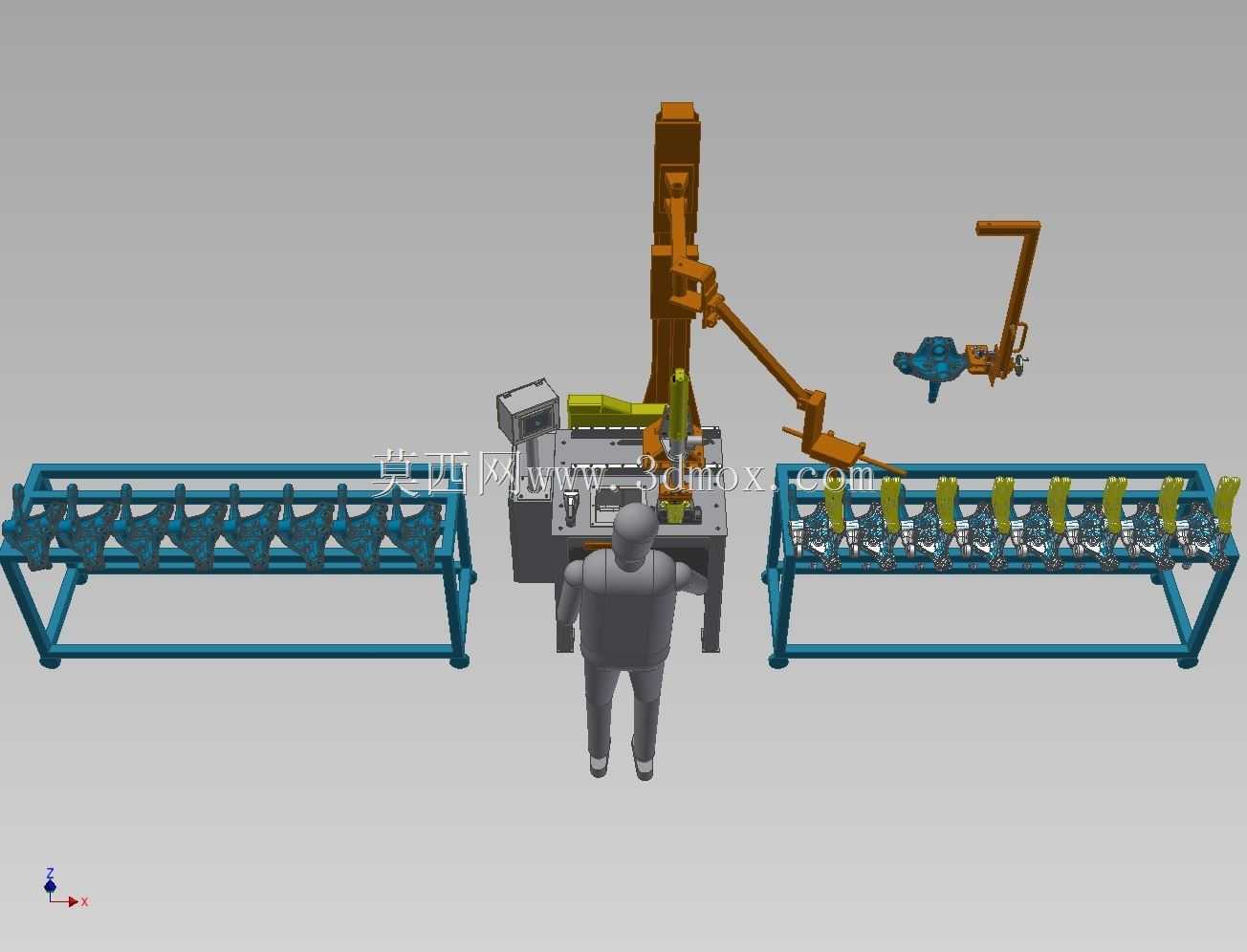

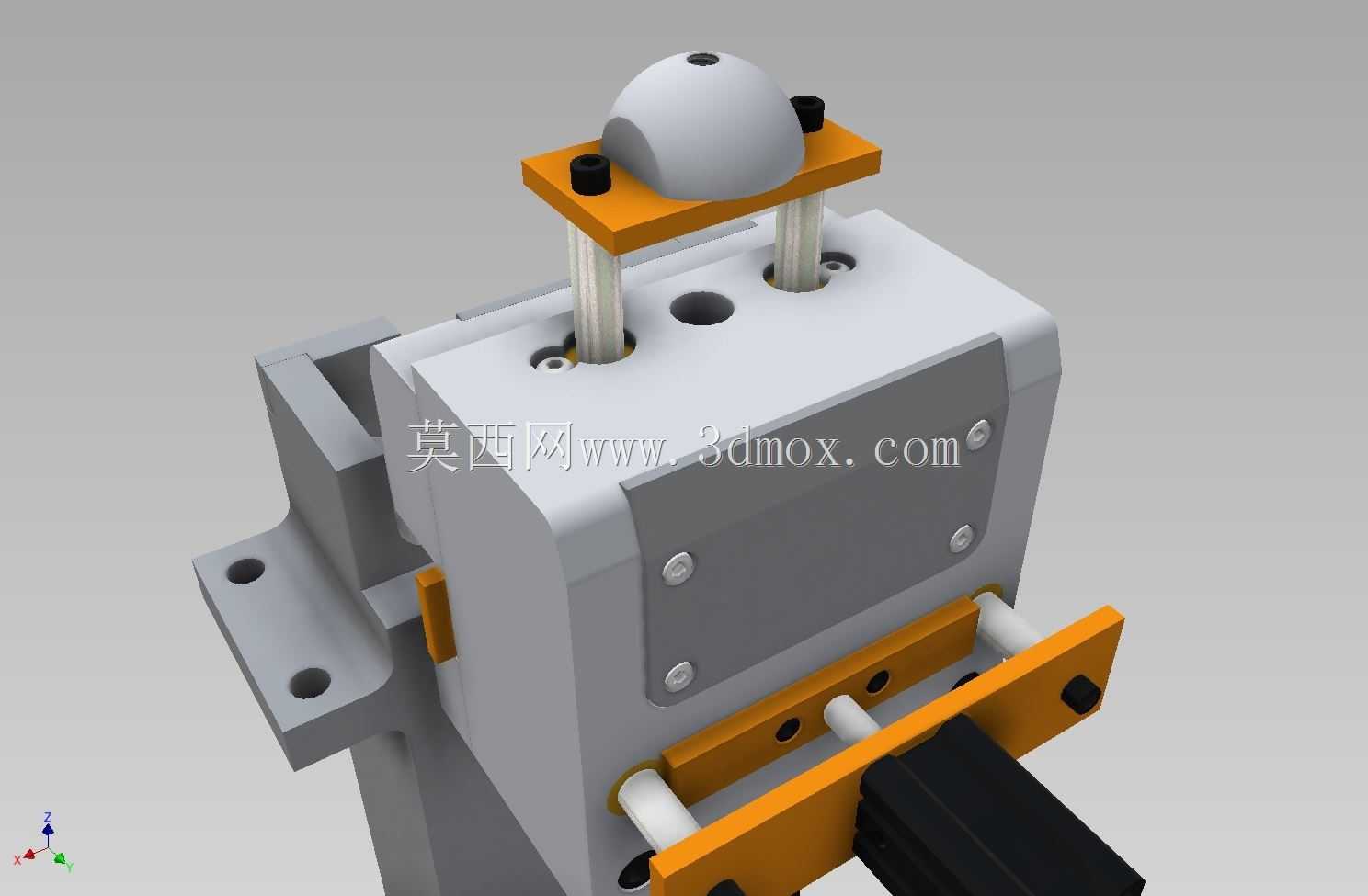

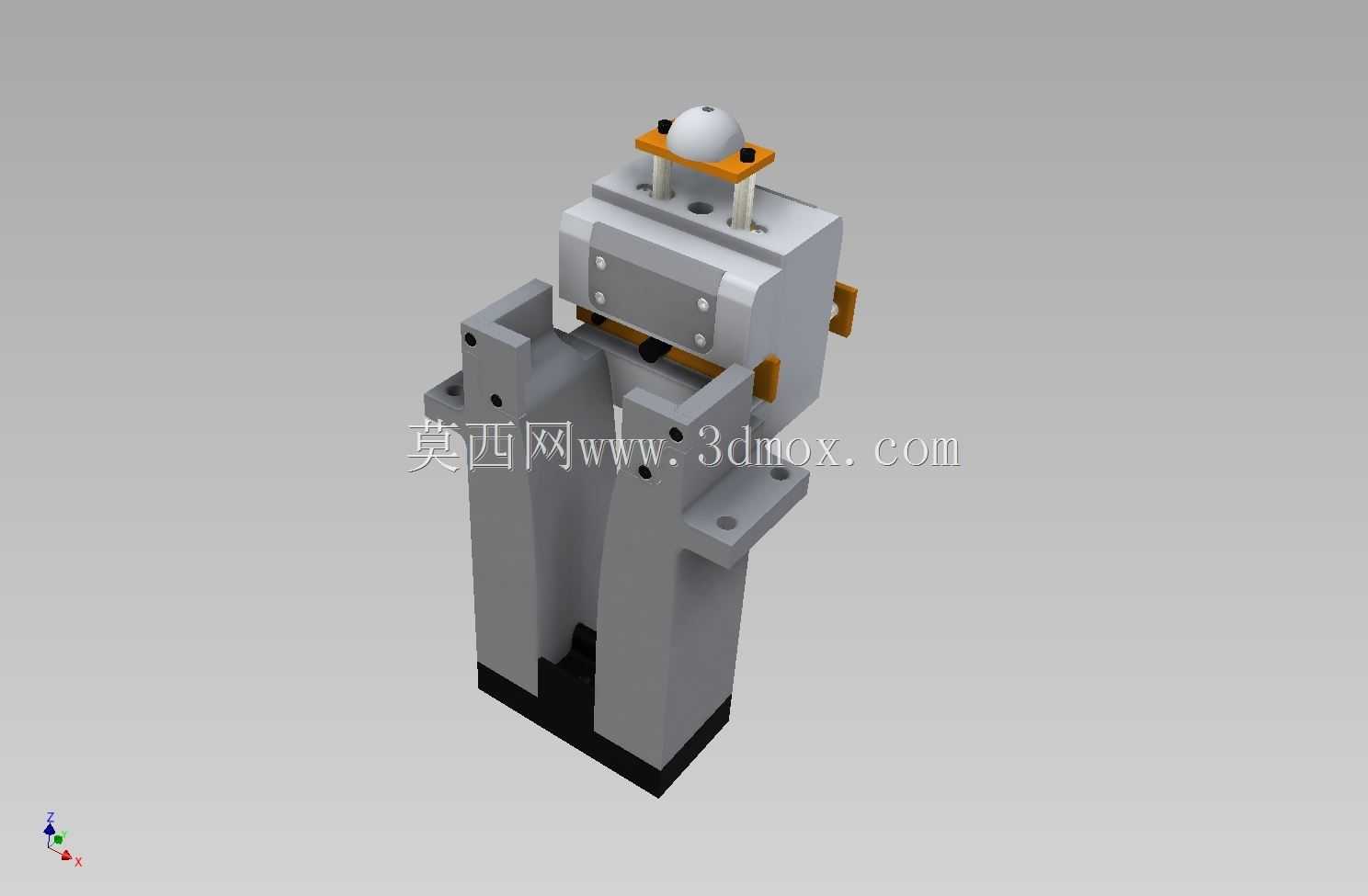

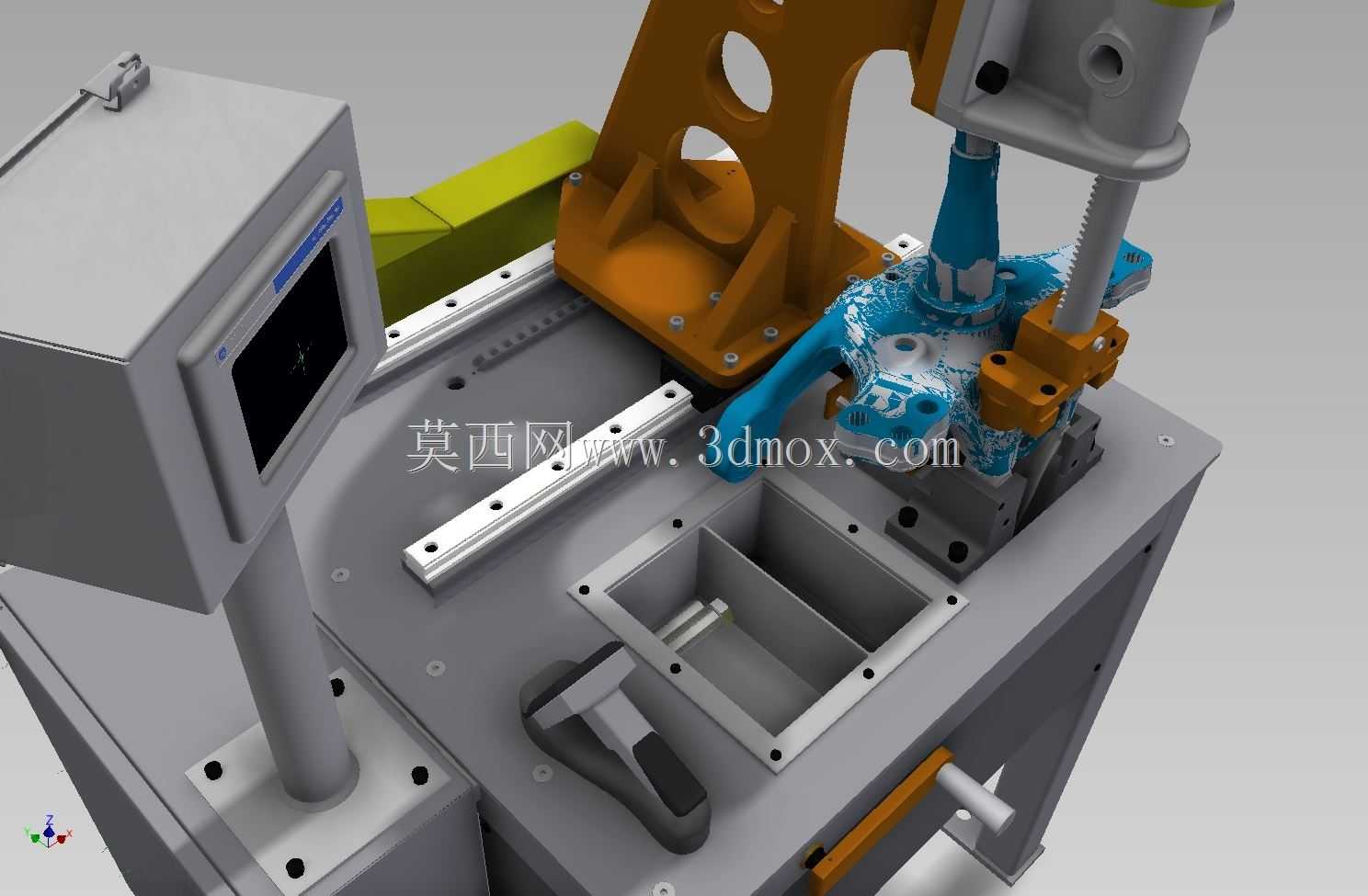

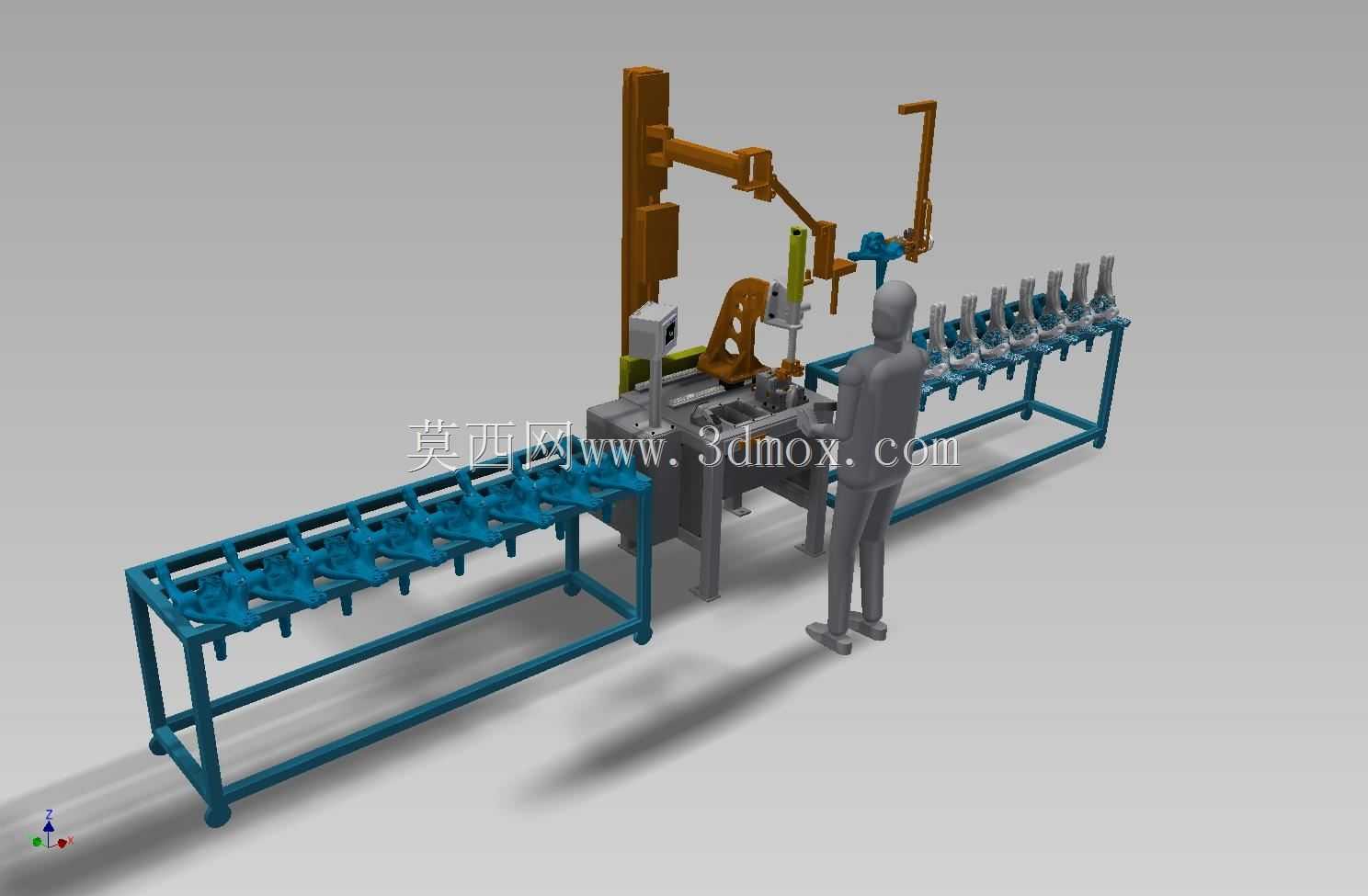

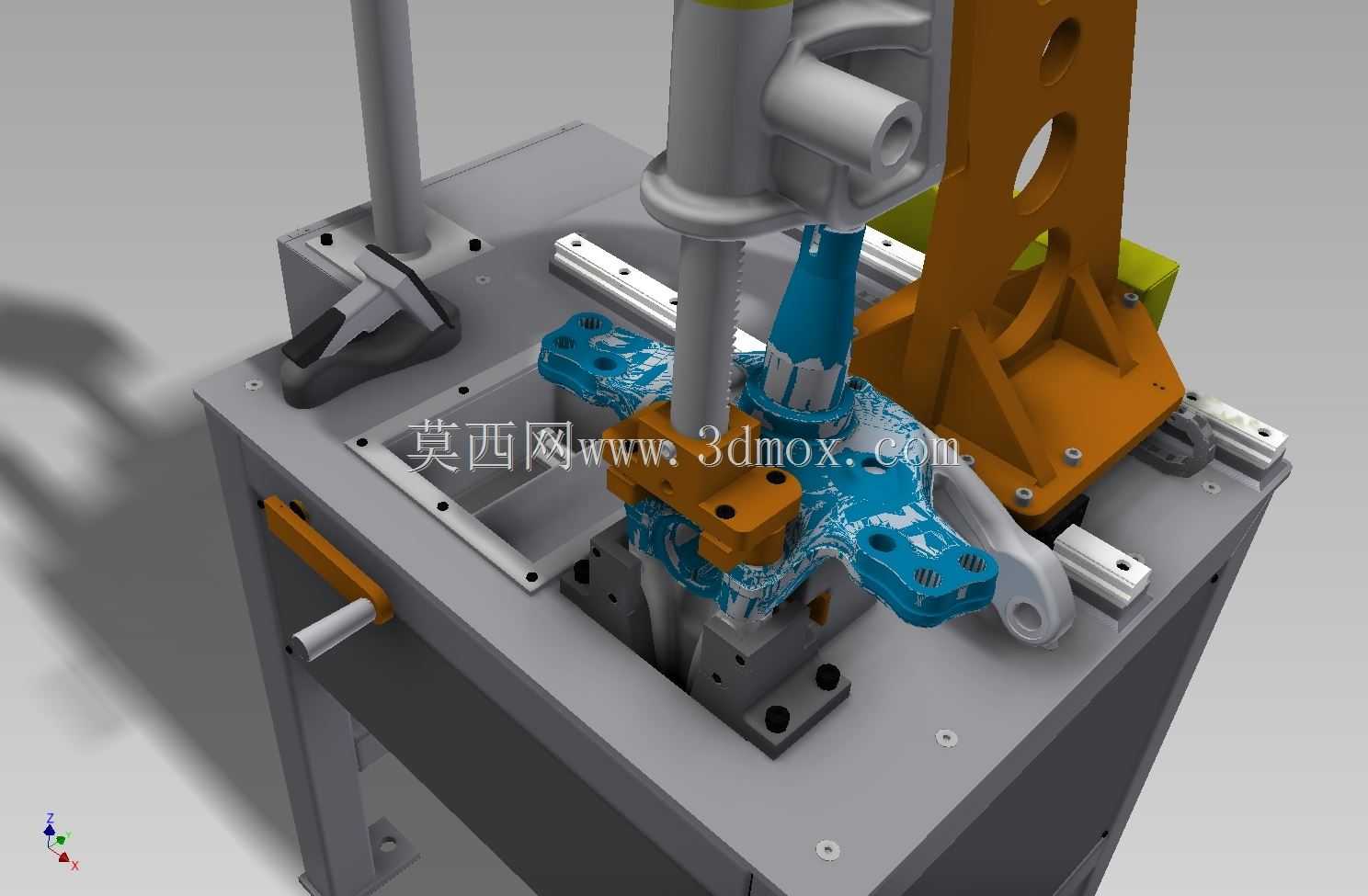

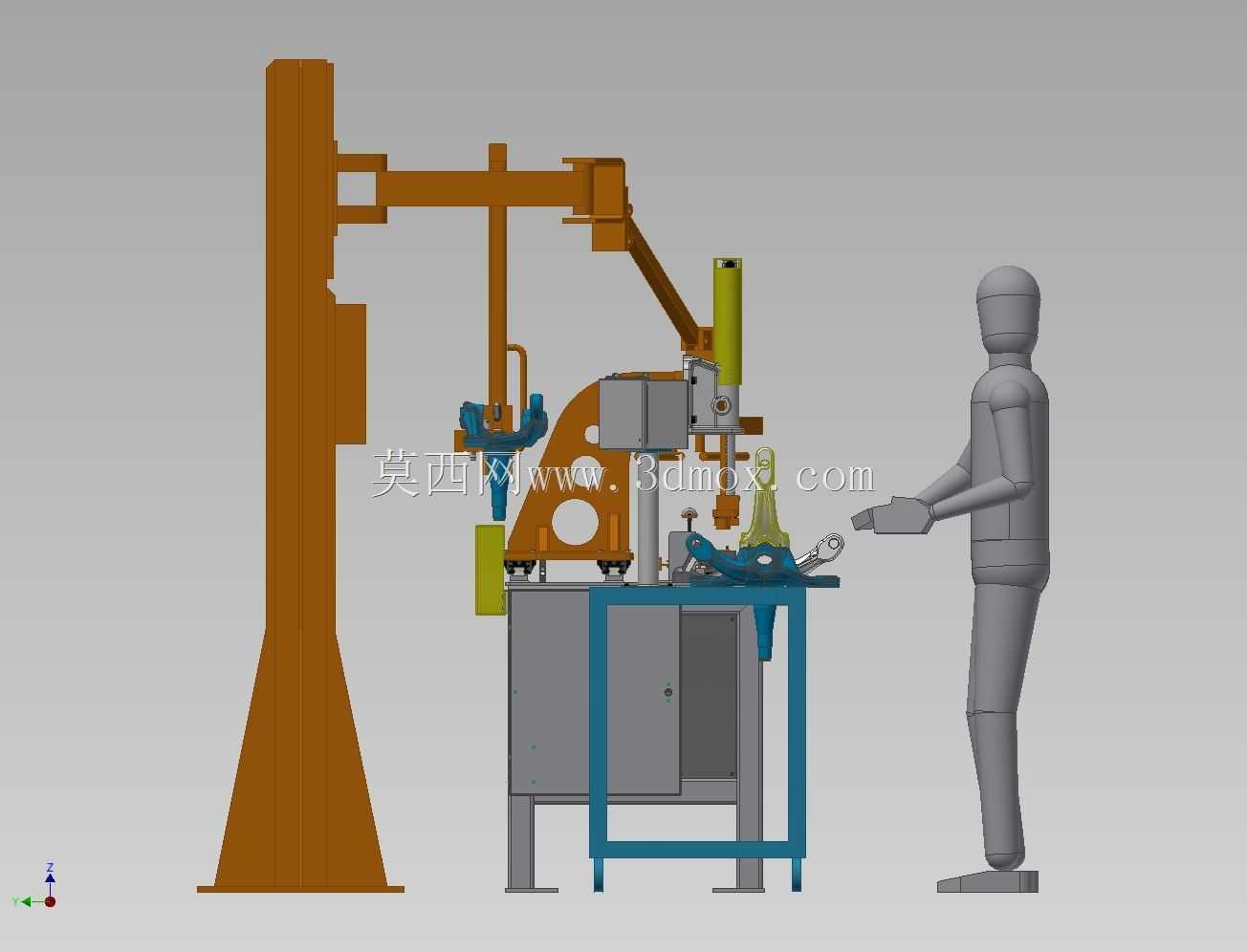

这套压合装配设备主要面向汽车底盘零部件分装工序场景，在整车厂零部件分装线、汽车底盘部件配套加工厂的轮毂转向节合装工位承担核心压装作业，替代传统人工敲击、分体式压机零散作业的模式，解决轮毂轴承与转向节、心轴配合过程中压装受力不均、同轴度偏差、装配到位精度难管控的实际生产痛点。从设备整体布局来看，采用台式落地结构设计，底部为钢板焊接成型的框架式机身，内部预留电控元件、气动或液压动力单元的安装腔体，机身台面采用加厚钢板加工，平面度控制在0.1mm/㎡范围内，保证各安装组件的基准统一，台面边缘设置的抽拉式料盒用于存放装配过程所需的定位销、紧固件、检测塞规等小型工装配件，减少作业人员取件的移动距离，符合工位作业的人机工程要求。设备的压装执行单元采用立式导向结构，橙色的C型支撑臂通过螺栓组固定在台面后侧的安装基准面上，支撑臂上开设的减重孔在不降低结构刚性的前提下减少设备整体自重，压头组件沿垂直方向的线性导轨做进给运动，压头端面根据转向节的安装基准面做仿形设计，压装过程中压力垂直作用在轴承内圈基准面，避免压装力传递到轴承滚动体造成部件损伤。左侧设置的立式操作盒采用悬臂连接结构，可根据作业人员的操作习惯调整旋转角度与高度，操作盒上集成压装动作的启动、急停、复位按钮，同时配备压力位移显示界面，可实时反馈压装过程的压力曲线与进给位移，当压装力超出设定阈值或位移未达到标定位置时设备自动锁止并触发报警，防止不合格品流入下道工序。工件定位区域设置在台面中部，采用快换式定位夹具设计，不同型号的轮毂转向节装配仅需更换对应的定位块与压头，无需重新调整设备整体基准，适配多品种小批量的零部件生产需求，夹具周边设置的排屑槽可收集压装过程中脱落的金属切屑、防锈油脂残留，方便日常工位清洁维护。设备的安装边界尺寸适配常规车间工位的布局要求，整体占地宽度控制在1.2米以内，深度控制在1米以内，高度不超过1.8米，无需额外做地基预埋处理，仅需将设备放置在硬化水平地面上，调整底部的可调脚杯保证台面水平即可接入动力源投入使用，进线接口设置在设备后侧底部，预留足够的管线弯曲半径，避免管线干涉作业区域。在设计思路上，这套设备优先保证压装过程的同轴度精度，压头导向轴线与夹具定位轴线的同轴度公差控制在0.05mm以内，压装进给速度采用快慢速分段控制，快速进给阶段缩短空行程时间，临近压装贴合面时自动切换为慢速工进，减少压装冲击对零部件配合面的损伤，压装到位后设置保压延时程序，保证配合面充分贴合消除应力回弹。设备的安全防护方面，压装作业区域外围预留安全光栅的安装位置，可根据产线安全等级要求加装防护装置，当作业人员肢体进入压装危险区域时设备立即停止进给动作，压头组件设置防坠保险机构，避免动力源失压时压头坠落造成安全事故。从实际使用场景来看，这套设备可直接集成到零部件装配生产线中，与上游的轴承上料工位、下游的总成检测工位通过输送线衔接，也可作为独立工位用于小批量零部件的返修、试制装配作业，适配的压装力范围覆盖常规乘用车轮毂转向节装配的力值要求，无需额外更换动力单元即可覆盖多数同类型零部件的压装需求。
