RPG-7单兵反坦克火箭发射器结构设计

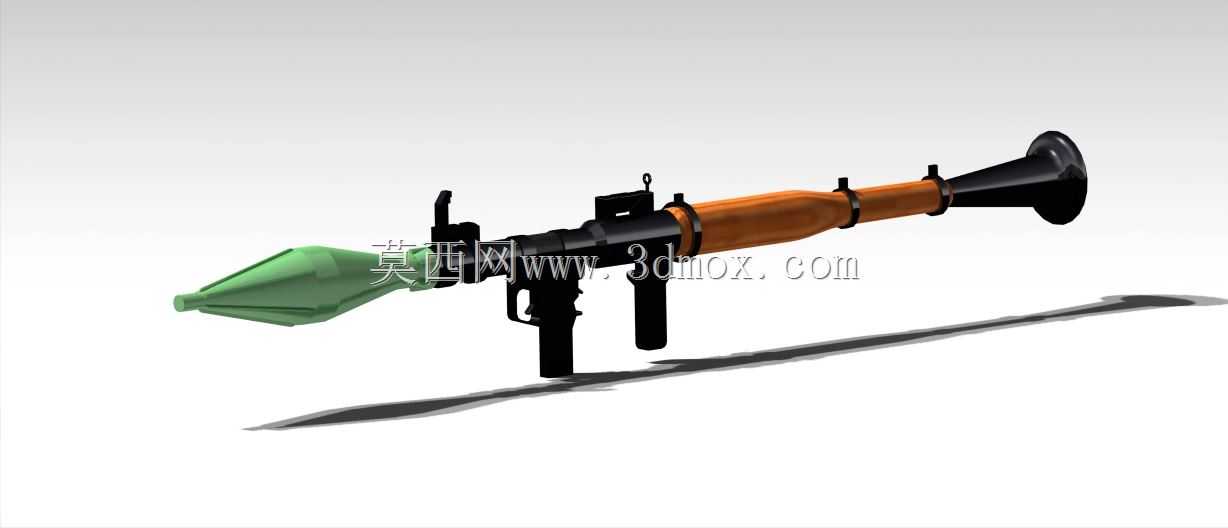

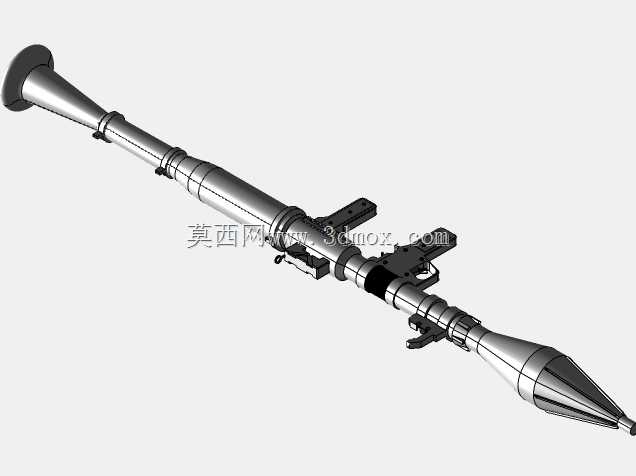

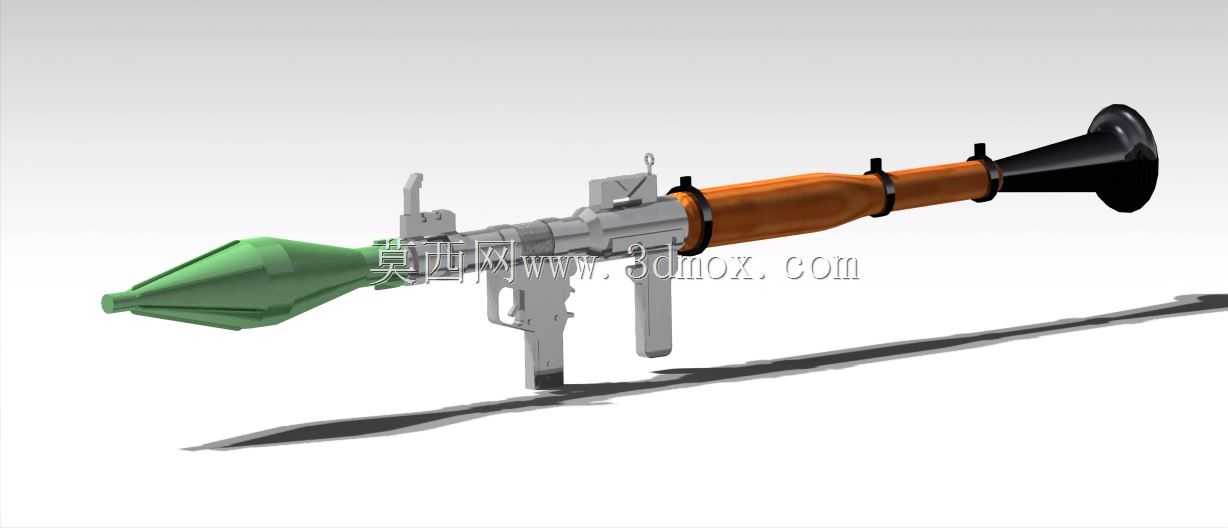

　　在步兵班组反装甲、攻坚作战场景中，这类肩扛式火箭发射器是一线单位不可或缺的直瞄火力支援装备，主要用于打击轻型装甲车辆、野战工事、掩体等目标，填补了手榴弹与迫击炮之间的火力空白，能够在近距离作战中为步兵提供可靠的破甲、毁伤能力，适配多种作战环境下的攻坚需求，从城市巷战到野外阵地攻防都能发挥作用。从结构设计来看，该发射器整体采用无后坐力炮的核心原理，身管部分分为发射筒与扩展尾喷段，发射筒主体承担弹药定位、击发机构安装、瞄准装置固定的功能，尾喷段则用于导出发射时的后喷火药燃气，抵消发射后坐力，保证射手肩扛射击时的姿态稳定，无需额外的大型缓冲结构就能实现抵肩发射的操作要求。握把组件采用双垂直握把布局，前握把用于发射时的前端支撑，

　　控制发射方向的俯仰与水平调整，后握把集成击发扳机与保险结构，射手单手握持即可完成击发操作，同时握把与身管之间采用刚性连接结构，保证反复射击后的结构强度，避免连接部位出现松动影响射击精度。身管外侧的木质隔热护套是设计中的实用细节，连续发射时身管会因火药燃气冲刷快速升温，木质材料的导热系数远低于金属，能够避免射手接触高温身管造成烫伤，同时护套通过两道金属抱箍固定在身管外侧，拆装维护时只需松开抱箍即可更换护套，无需对身管主体进行拆解，降低了野战条件下的维护难度。弹药部分采用超口径破甲战斗部设计，战斗部直径大于发射筒口径，发射时只需将弹药尾部的发射管段插入发射筒即可完成定位，这种设计既可以保证战斗部有足够的装药量实现破甲效果，又不需要增大发射筒的整体直径，控制了发射器的整体重量，方便单兵携行。战斗部头部的防滑帽结构能够在撞击倾斜装甲时避免跳弹，保证引信可靠触发，尾部的稳定尾翼在弹药飞出筒口后自动张开，为弹药飞行提供旋转稳定力矩，保证弹道的稳定性，提升有效射程内的命中精度。瞄准装置方面，身管顶部预留了机械瞄具与光学瞄准镜的安装接口，机械瞄具采用折叠式设计，携行时可以放倒避免磕碰损坏，使用时竖起即可完成快速概略瞄准，光学瞄准镜接口则适配专用的白光瞄准镜，能够实现对运动目标的提前量测算，提升对移动装甲目标的打击命中率。从安装与操作边界来看，该发射器整体长度适配亚洲成年人的肩宽与臂展范围，抵肩射击时射手的前手伸到前握把位置时手臂处于自然弯曲状态，

　　不需要过度前倾或后仰就能保持稳定的射击姿态，整体重量控制在单兵可长时间携行的范围内，不需要额外的载具搭载，步兵班组即可完成携行、操作、弹药补给的全流程。设计过程中需要重点考虑身管的强度冗余，发射时筒内的火药燃气压力峰值较高，身管材料需要选用高强度合金结构钢，同时在尾喷段设计多道泄压槽，避免局部压力过高造成身管变形；击发机构需要设计多重保险结构，在携行状态下自动锁死扳机，避免磕碰造成意外击发，只有当射手完成据枪动作、手动打开保险后才能扣动扳机击发。另外，尾喷口的角度设计需要严格控制后喷燃气的扩散范围，保证射手抵肩射击时，后喷燃气不会灼伤射手的身体部位，同时也避免在卧姿射击时，后喷燃气扬起过多尘土暴露射击位置。在结构建模过程中，

　　需要重点验证各活动部件的运动干涉情况，比如扳机的扣合行程、保险的切换动作、尾翼的张开轨迹都需要在装配环境下进行运动仿真，确保各部件运动过程中不会出现卡滞；身管与握把、隔热套、瞄准具的连接部位需要设计合理的定位止口，保证装配后各部件的同轴度与位置精度，避免因装配误差影响射击时的指向精度。对于弹药与发射筒的配合间隙，需要控制在合理的公差范围内，间隙过大会造成弹药定位偏移，影响出筒姿态，间隙过小则会造成装填困难，在野战环境下无法快速完成弹药装填。这类武器的结构设计始终围绕单兵操作的便捷性、战场环境的可靠性、火力输出的有效性三个核心方向展开，不需要追求过高的加工精度，但是必须保证在高温、低温、沙尘、淋雨等恶劣环境下都能可靠工作，所有外露部件都做了圆角钝化处理，避免携行时勾挂衣物、装具，影响战术动作的完成效率。
