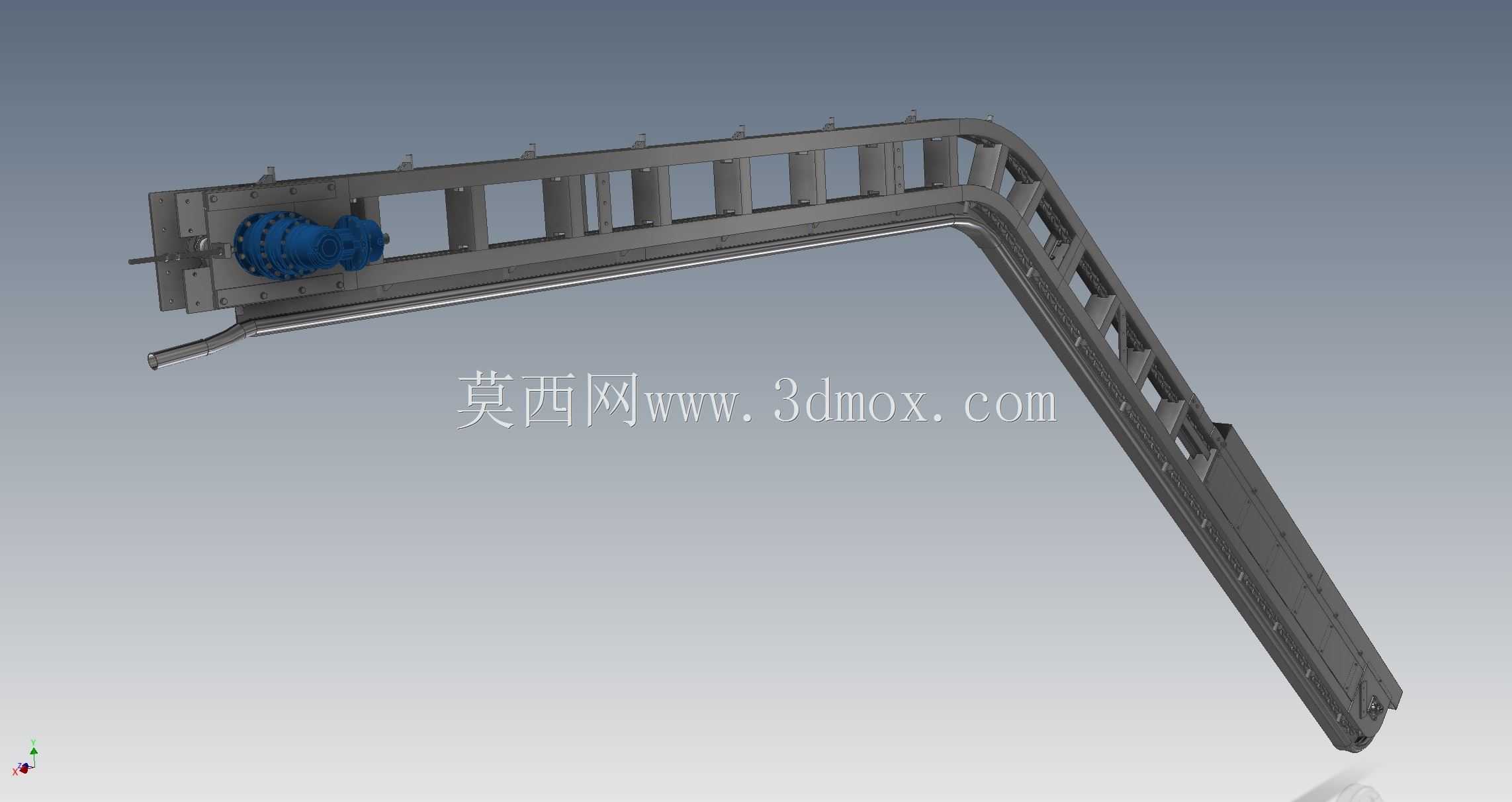

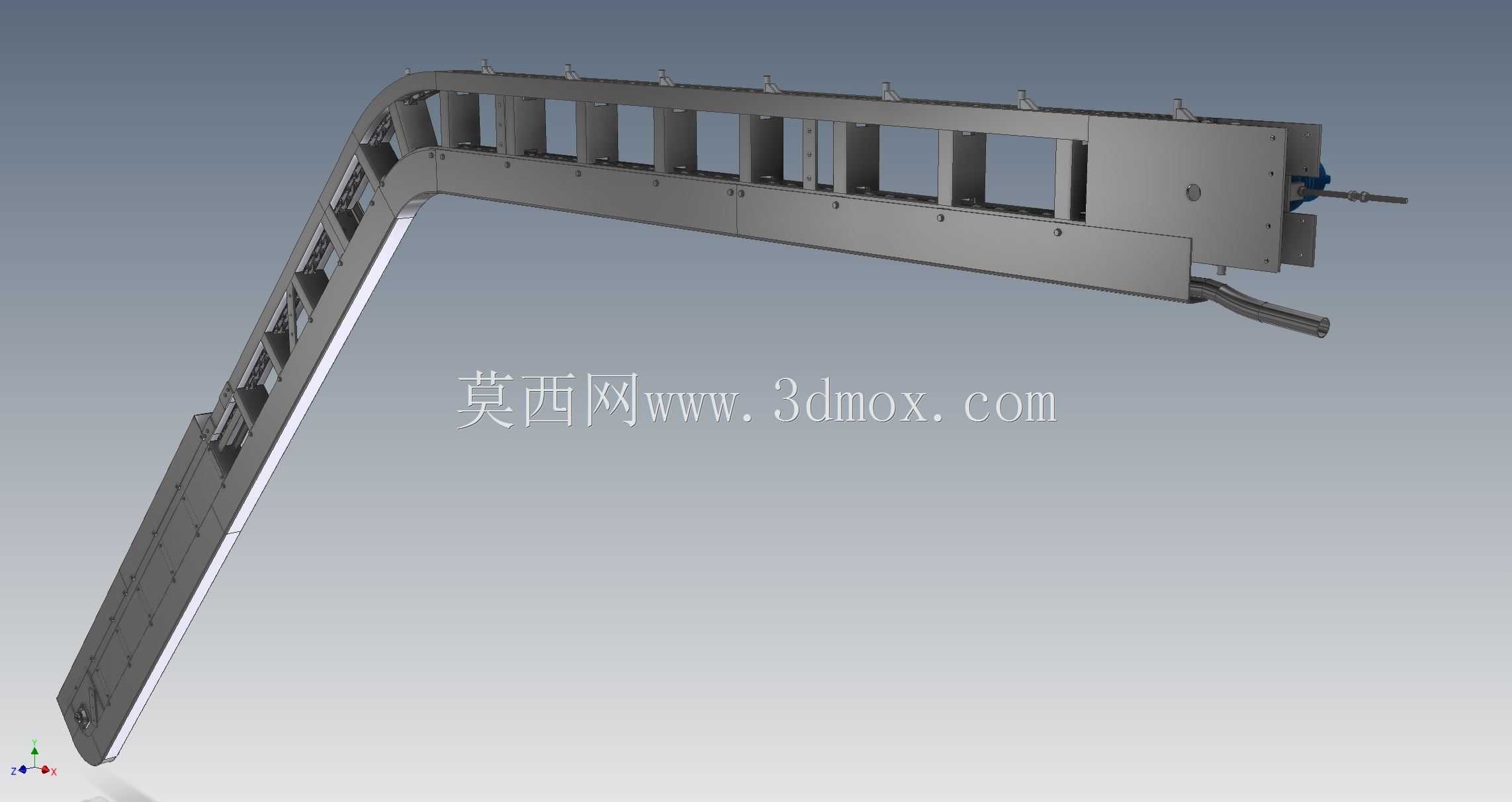

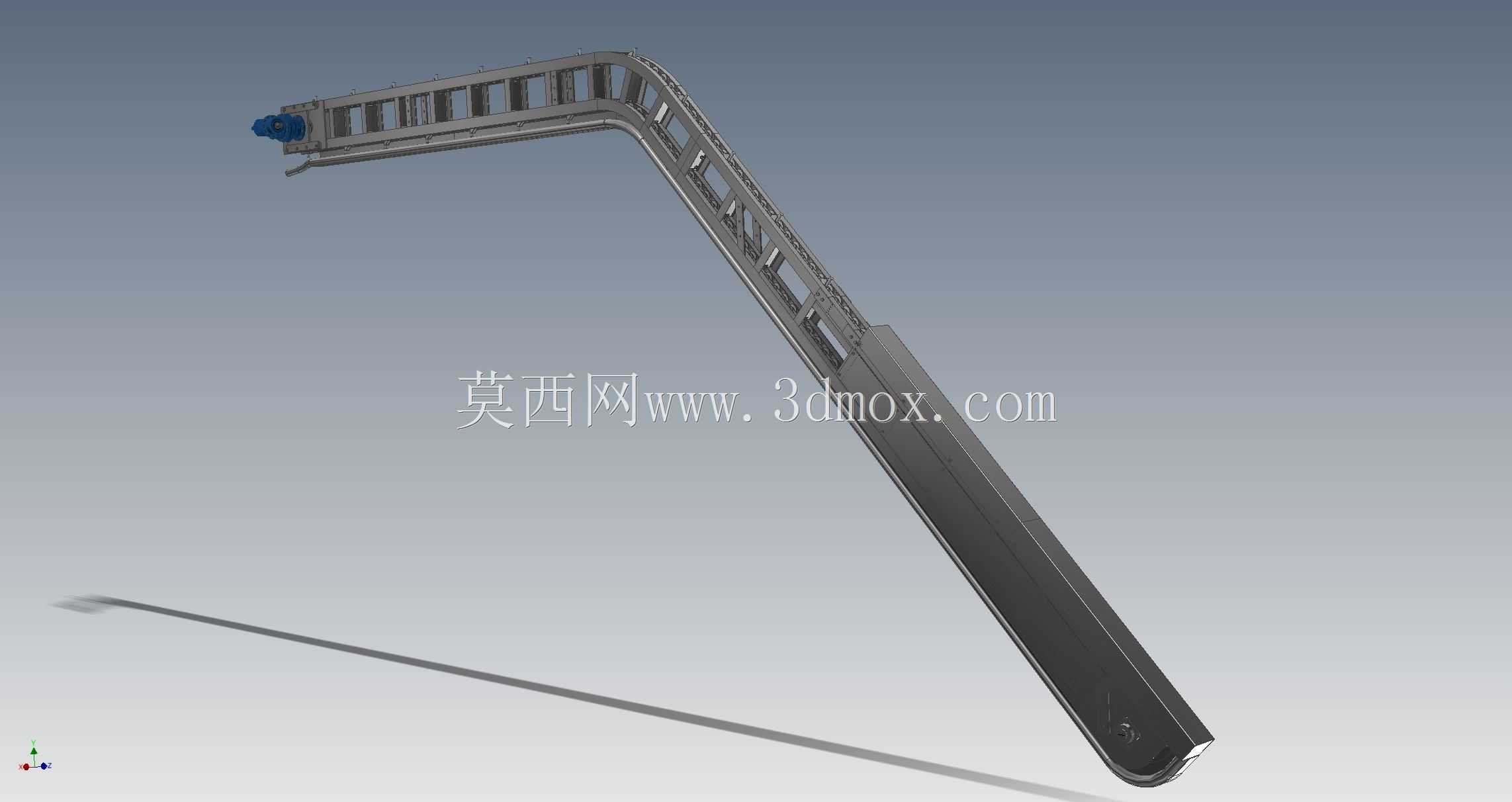

食品工业用大倾角雅各布输送设备结构

这款大倾角转弯输送结构，主要面向食品加工生产场景的物料转运需求设计，适配散料、包装类食品在不同高度工位、不同走向工序间的连续输送作业，可解决车间内垂直空间受限、输送路径存在转向需求的布局痛点，避免多台短距离输送设备拼接带来的物料转接撒漏、点位积污难清理的问题。从实际应用场景来看，这类结构常布置在食品原料预处理到成品包装的衔接工段，比如烘焙生产线上将醒发完成的面胚输送至上层烘烤工位，或是休闲食品加工中将调味完成的成品输送至高位包装机进料口，输送路径的弯折段采用平滑过渡设计，不会出现物料卡滞、输送速度突变的情况，能保证易碎类食品物料在转运过程中的完整度，减少生产过程中的物料损耗。设备的功能设计上，整体采用封闭式框架侧边结构，输送承载面的侧边挡板与框架一体化设计，避免散状物料在大倾角提升段出现滑落、撒漏的问题，驱动端布置在设备高位出料端，可降低输送段的张紧负载，减少运行过程中输送带的打滑概率；低位进料端预留了足够的接料空间，可直接对接上游振动给料、人工投料或是前段输送设备的出料口，无需额外增设转接料斗，减少物料转接过程中的跌落冲击。设计思路上，整体框架采用分段式模块化拼接结构，直段与转弯段的框架通过标准连接件装配，可根据车间实际布局调整转弯段的角度、直段的长度，适配不同的现场安装空间，无需对整体结构做大规模改动；框架侧边预留了标准安装槽位，可根据实际输送物料的特性加装刮板、挡条或是防尘罩，满足不同品类食品生产的卫生防护要求，所有与物料接触的面均采用圆弧过渡设计，无清洁死角，符合食品加工设备的卫生设计规范，日常生产结束后可直接冲洗，不会出现物料残渣积存的问题。外形尺寸与安装边界方面，设备整体的垂直提升高度可根据现场工位高度差调整，水平段长度适配上下游设备的对接间距，转弯段的弯曲半径经过优化，在保证输送路径平滑的前提下尽可能缩小设备整体占用空间，设备底部预留了可调式支撑脚安装位，可根据地面平整度调整设备水平度，安装时无需做大规模的地面预埋，仅需在设备两端的进出料位置做定位固定即可，侧边预留的维护空间仅需预留300mm即可满足日常检修、输送带更换的操作需求，不会过多占用车间的生产操作空间。从结构细节来看，输送带的回程段布置在框架内部，避免外露的回程带沾染车间内的灰尘、杂物，污染输送的食品物料，张紧装置布置在低位进料端的侧边，调整时无需拆解设备外壳，可直接在设备外部操作，日常维护的操作难度较低；驱动端的安装座采用可调式结构，可根据驱动电机的型号调整安装位置，适配不同功率的驱动单元，满足不同输送负载、不同输送速度的生产需求。
