可调节长度18英寸宽带式输送装置

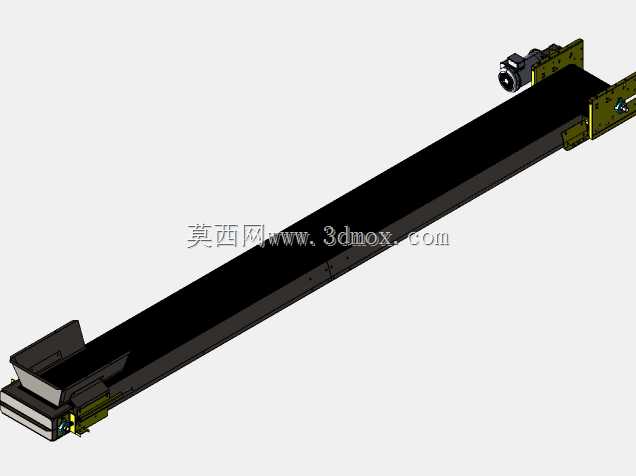

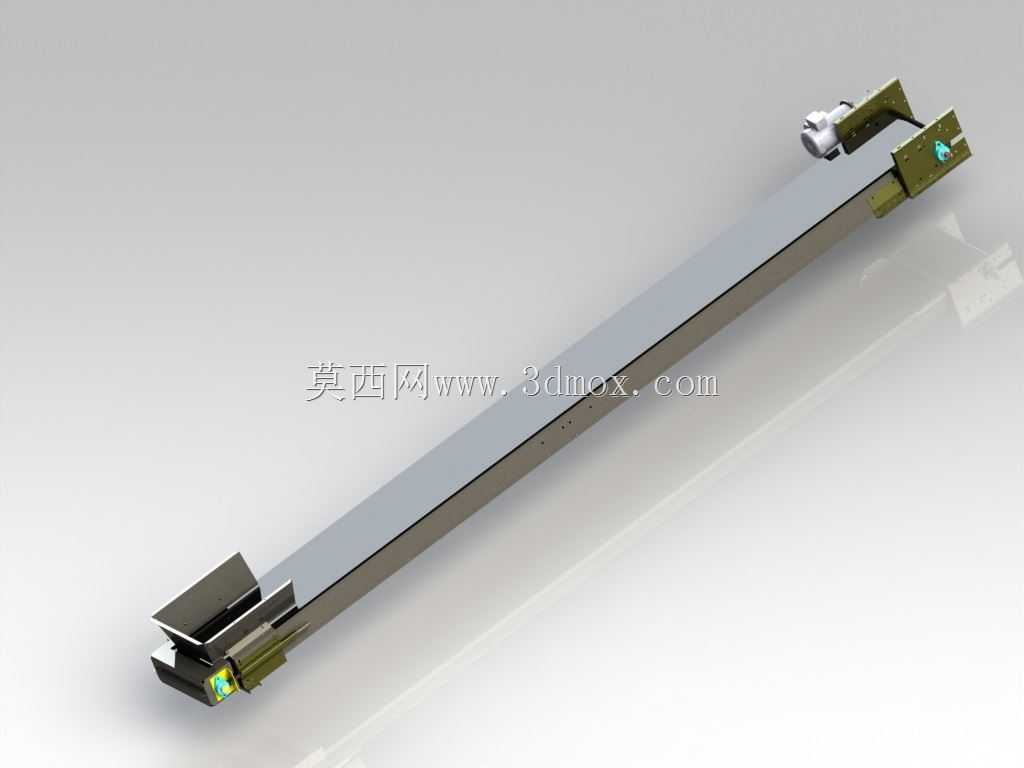

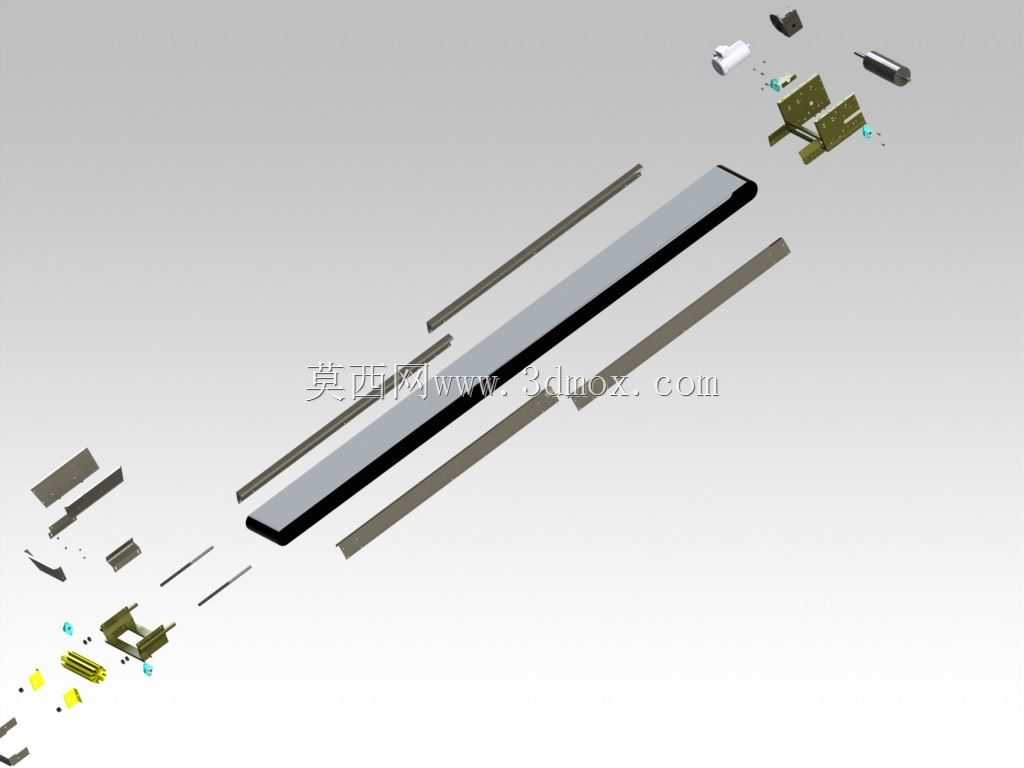

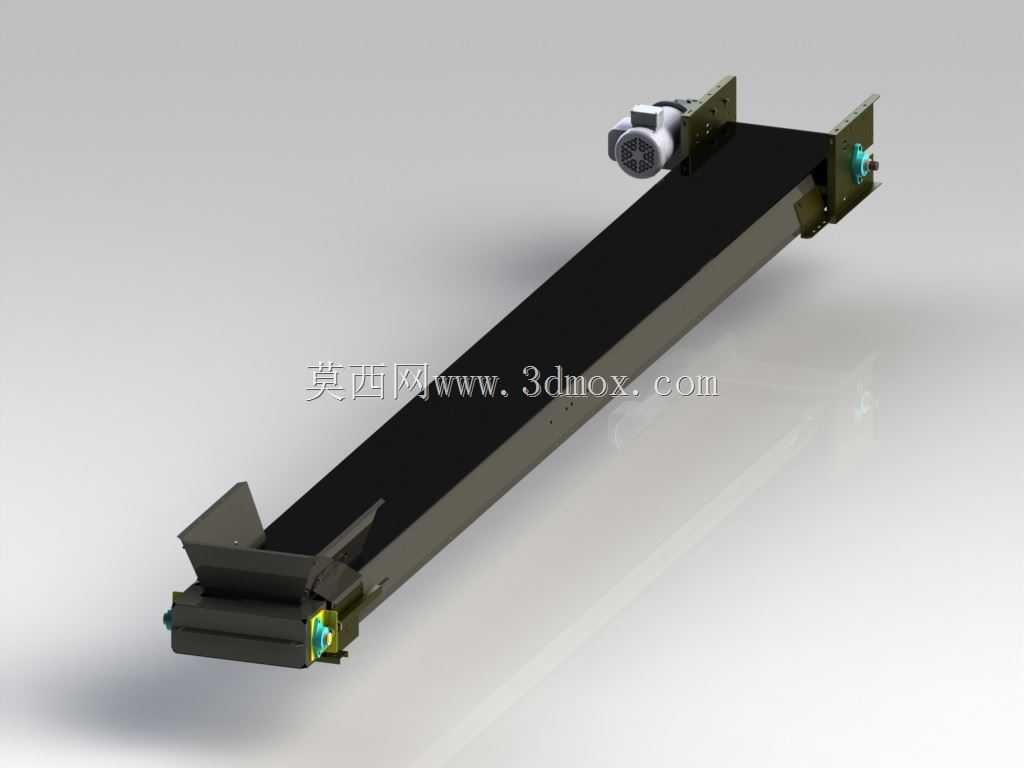

在轻工制造、电子组装、小件仓储分拣这类需要短距离连续转运散件或规整工件的场景里，固定长度的带式输送设备往往很难适配多变的工位间距，这款带宽18英寸的带式输送装置，核心设计点就是做了长度可调节的结构，能在5英尺到20英尺的区间内灵活调整输送跨度，不用额外拼接多段机架就能适配不同的车间布局。从结构设计逻辑来看，这款设备没有采用传统的固定焊接机架，而是用了嵌套式的长型材作为主体承载梁，两端的驱动端和张紧端可以沿着主梁的导向槽滑动锁定，调整长度的时候只需要松开两侧的锁紧件，拉动两端组件到需要的跨度后重新锁固，再调整皮带张紧度就能投入使用，省去了现场裁切、焊接机架的工序，对于经常需要调整产线布局的中小批量生产车间来说，能减少不少产线调整的工作量。设备的驱动单元集成在一端的机架端部，采用直连驱动的布局，没有额外的外置传动支架，整体外轮廓非常规整，安装的时候只需要保证两端机架的支撑面水平，就能避免皮带跑偏的问题，安装边界的预留空间只需要比最终调整后的整机长度多留出100毫米左右的操作空间，用来操作锁紧件和张紧调节螺栓即可，不需要预留大面积的检修通道，因为驱动电机和传动辊的维护点都集中在端部外侧，站在设备端头就能完成常规的张紧调整、辊筒清洁这类日常维护工作。带宽18英寸的设计，刚好适配大多数轻工行业的标准周转箱尺寸，也能满足散状小件的平铺输送需求，皮带表面采用平带设计，没有额外的挡边或者防滑条，既可以输送带包装的规整纸箱、塑料周转箱，也能输送没有外包装的金属冲压件、注塑零部件，不会因为结构凸起刮伤工件表面。两端的机架端部都做了导向挡边结构，能避免工件在输送过程中从侧边滑落，端部的辊筒采用小直径设计，让皮带在端部的转弯半径更小，和上下游设备对接的时候，衔接缝隙可以控制在很小的范围，不会出现小件卡滞在衔接处的问题。在实际选型适配的时候，这款可调长度的输送机不需要提前精准测量工位间距，只需要确定需要的输送长度在5到20英尺的区间内，就能直接部署，后期如果产线调整工位位置，也不用重新采购新的输送设备，只需要调整长度就能重新适配，能降低产线迭代的设备成本。建模的时候特意还原了嵌套机架的配合间隙、锁紧件的安装位置、张紧螺栓的调节行程，还有端部驱动单元的装配关系，不管是用来做产线布局的仿真验证，还是参考这个结构做定制化的长度可调输送设备设计，都能直接提取对应的结构参数，不用再重新核算嵌套梁的配合尺寸、张紧行程的预留量。设备的整体重心沿着主梁中心线分布，不管调整到哪个长度档位，只要两端支撑点水平放置，就不会出现倾翻的问题，支撑脚可以选配固定脚杯或者万向脚轮，需要固定工位的时候用脚杯调平锁死，需要经常移动位置的时候换脚轮就能轻松推移，适配不同的使用场景。皮带的张紧调节采用两侧同步调节的螺栓结构，调整的时候只需要同步旋转两端的调节螺栓，就能保证驱动辊和张紧辊的平行度，避免因为辊筒不平行导致的皮带跑偏、磨损过快的问题，这个设计细节在实际使用中能减少很多皮带调试的工作量，不需要反复调整两侧的张紧量来找正皮带运行轨迹。
