双层倍速链工装输送线结构设计

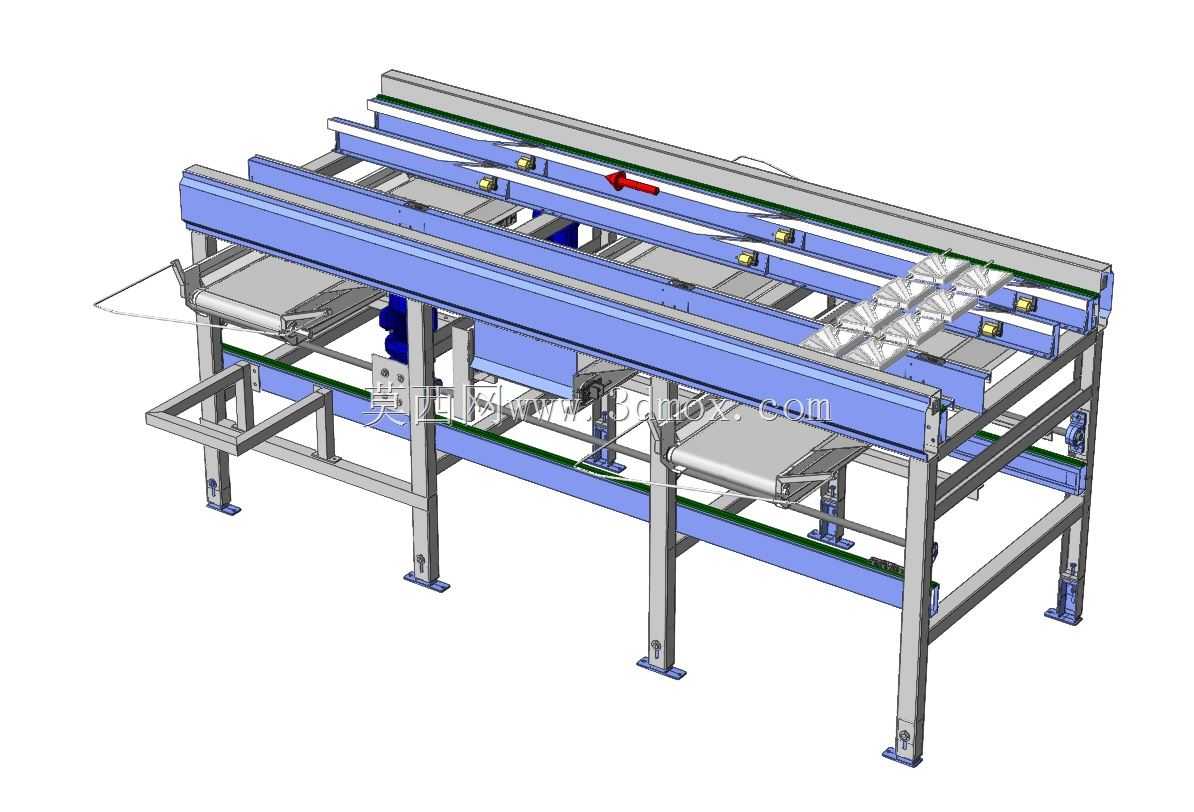

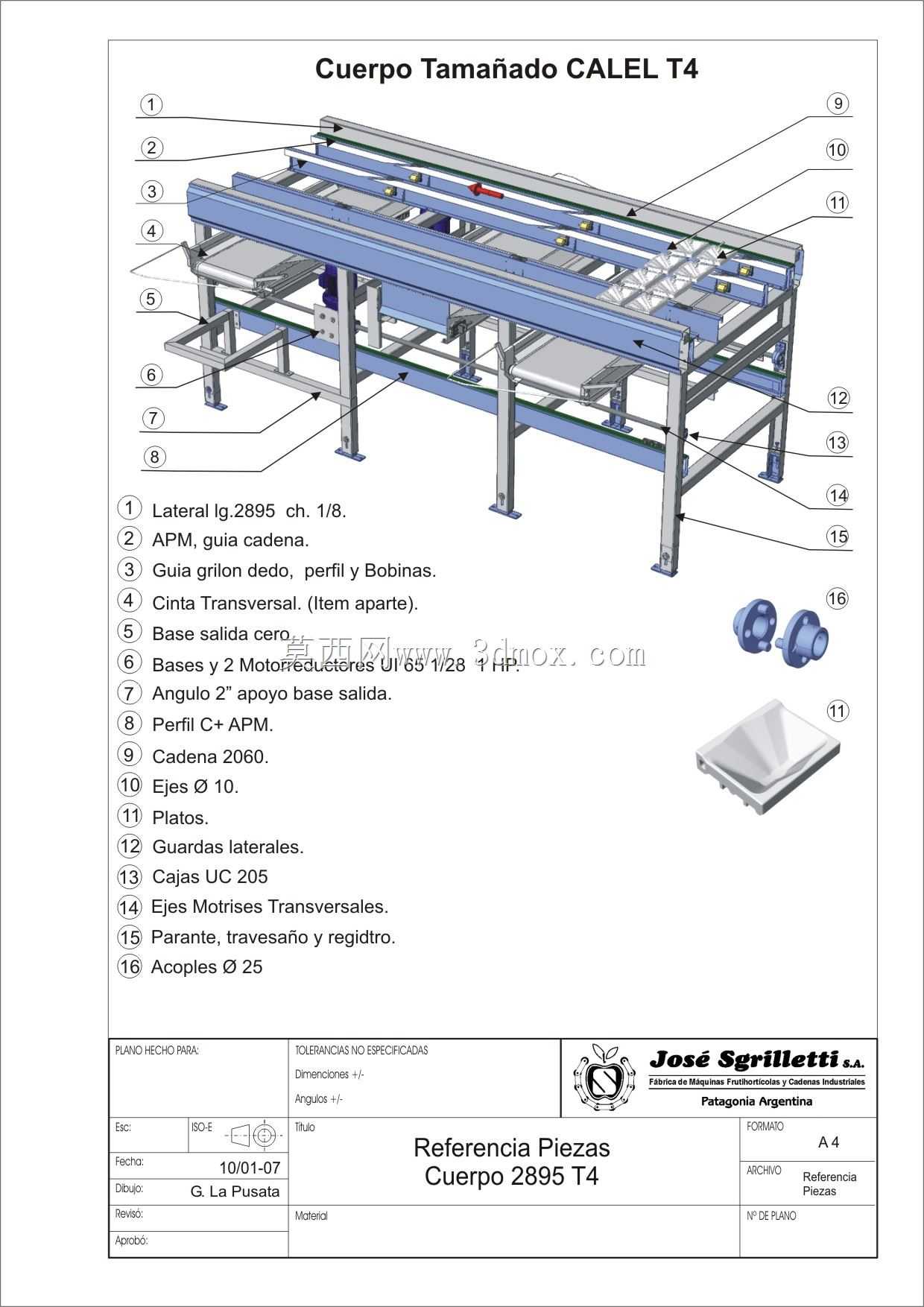

该线体主要应用于电子装配、小型机电产品组装类生产场景，可沿预设路径完成工装板的循环输送，衔接上下料工位、组装工位、检测工位的物料流转需求，替代传统人工搬运转序的作业模式，降低工位间物料转运的等待时长，适配离散型装配产线的节拍匹配要求。线体采用双层框架结构设计，上层为工装板正向输送通道，下层为工装板回流通道，可实现工装板在产线首尾端的自动循环，无需人工将空工装板从线尾搬运回线头，适配矩形布局的环形装配产线使用。框架主体采用标准工业铝型材拼接搭建，支脚配置可调脚杯，可根据现场地面平整度调整支脚高度，保证线体整体水平度偏差控制在合理范围内，避免工装板输送过程中出现卡滞、跑偏问题。上层输送通道采用倍速链作为输送载体，倍速链滚轮与工装板底面接触，依靠滚动摩擦实现工装板的平稳输送，线体上配置多组阻挡气缸，可在对应工位位置精准阻挡工装板，实现工装板的定点停靠，满足工位作业时的物料定位需求，阻挡机构带缓冲结构，可降低工装板停靠时的冲击，避免工装板上放置的工件出现移位、磕碰。线体中部配置平移移栽机构，可实现工装板在相邻输送段之间的横向转移，适配多段线体拼接的复杂产线布局，移栽机构采用皮带输送作为移载载体，升降动作依靠气缸驱动，移栽到位后可与上下游线体实现平稳衔接，不会出现工装板卡滞、错位问题。下层回流通道采用平皮带作为输送载体，结构相对简单，主要承载空载工装板的回流输送，输送速度与上层线体匹配，保证工装板循环节拍满足产线生产需求。线体侧边配置线槽，可容纳输送线的动力线缆、传感器线缆、气路管路，所有线缆与管路沿型材内腔或侧边线槽排布，避免外露造成的安全隐患，同时方便后期设备维护时的线路排查。线体的驱动单元配置在端部框架内，采用电机搭配链轮链条驱动倍速链运转，驱动张紧结构可调整链条张紧度，避免链条长期运转后出现松弛跳齿问题，张紧调整行程预留充足，可覆盖链条长期使用后的伸长量补偿需求。安装时需先固定线体支脚位置，调整各支脚高度保证线体整体水平，再依次安装倍速链、阻挡机构、移栽机构、驱动单元，最后完成气路与电路的连接调试，调试时需先空载运行，检查各段输送是否顺畅，阻挡机构动作是否到位，移栽机构升降平移是否平稳，确认无卡滞、异响后再加载工装板进行带载调试，保证工装板输送过程中无跑偏、卡滞，停靠位置精度满足工位作业要求。线体的宽度尺寸根据常用工装板尺寸设计，预留足够的工装板放置空间，两侧预留工位操作空间，方便作业人员在工位上完成装配、检测等操作，线体高度根据人体工程学要求设置，适配站立作业的工位高度需求，降低作业人员长期操作的疲劳感。线体上可根据产线需求加装工位停止器、工装板定位机构、读码器等附件，适配不同产品的装配工艺需求，无需对主体框架进行大规模改动，具备较好的扩展性，可快速适配不同产品的产线改造需求。
