啤酒厂储罐配套钢结构支撑框架

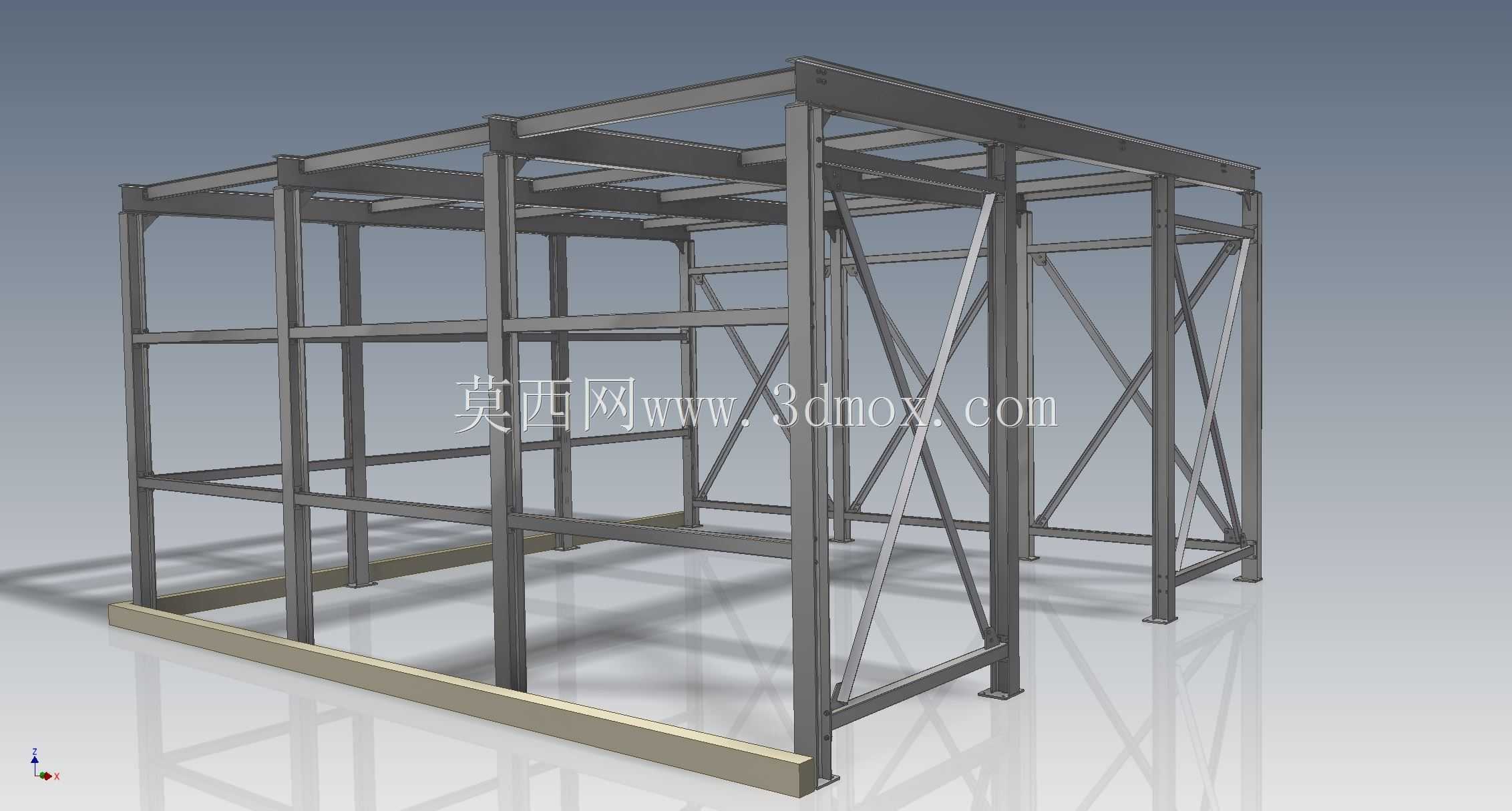

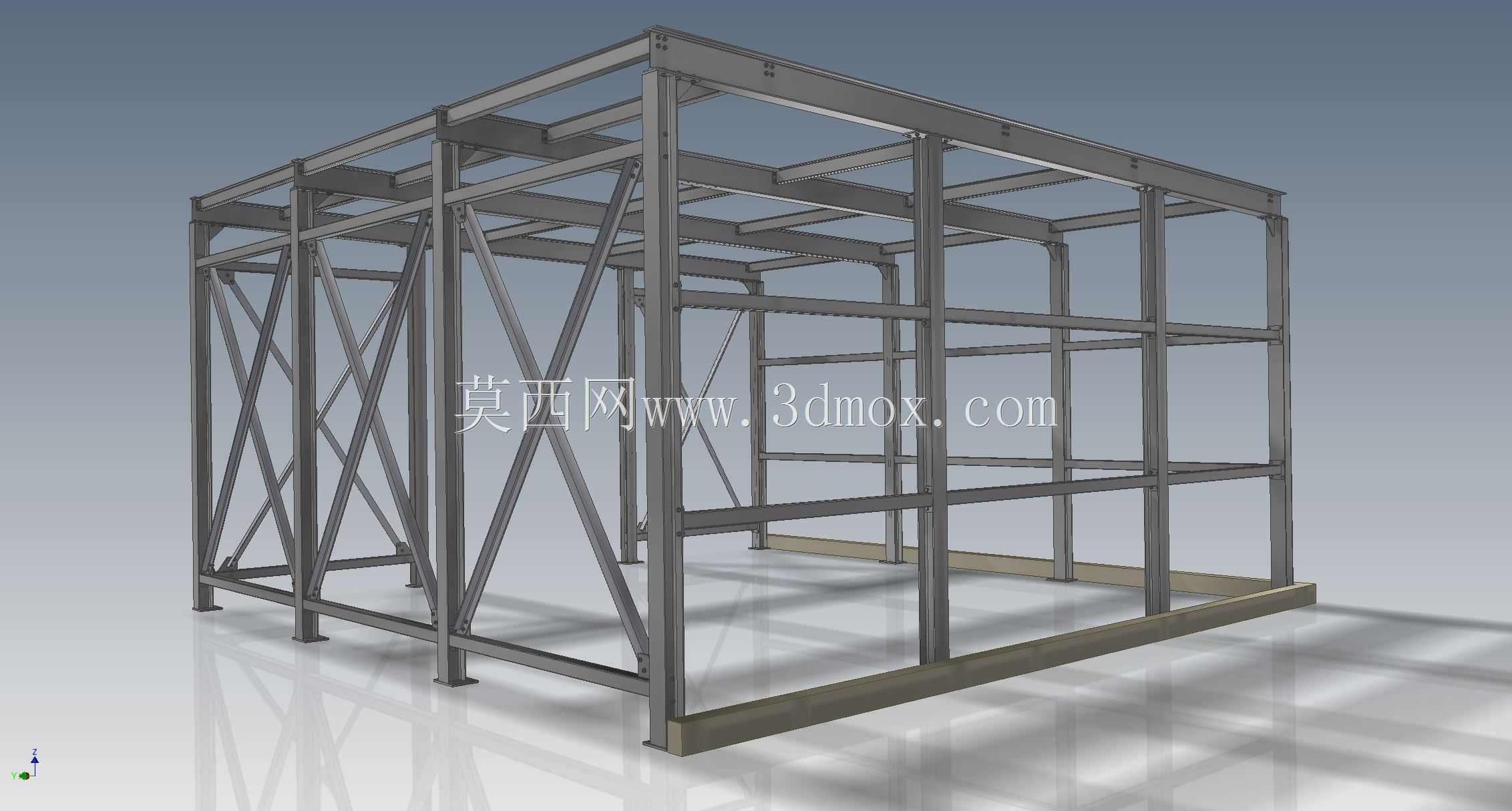

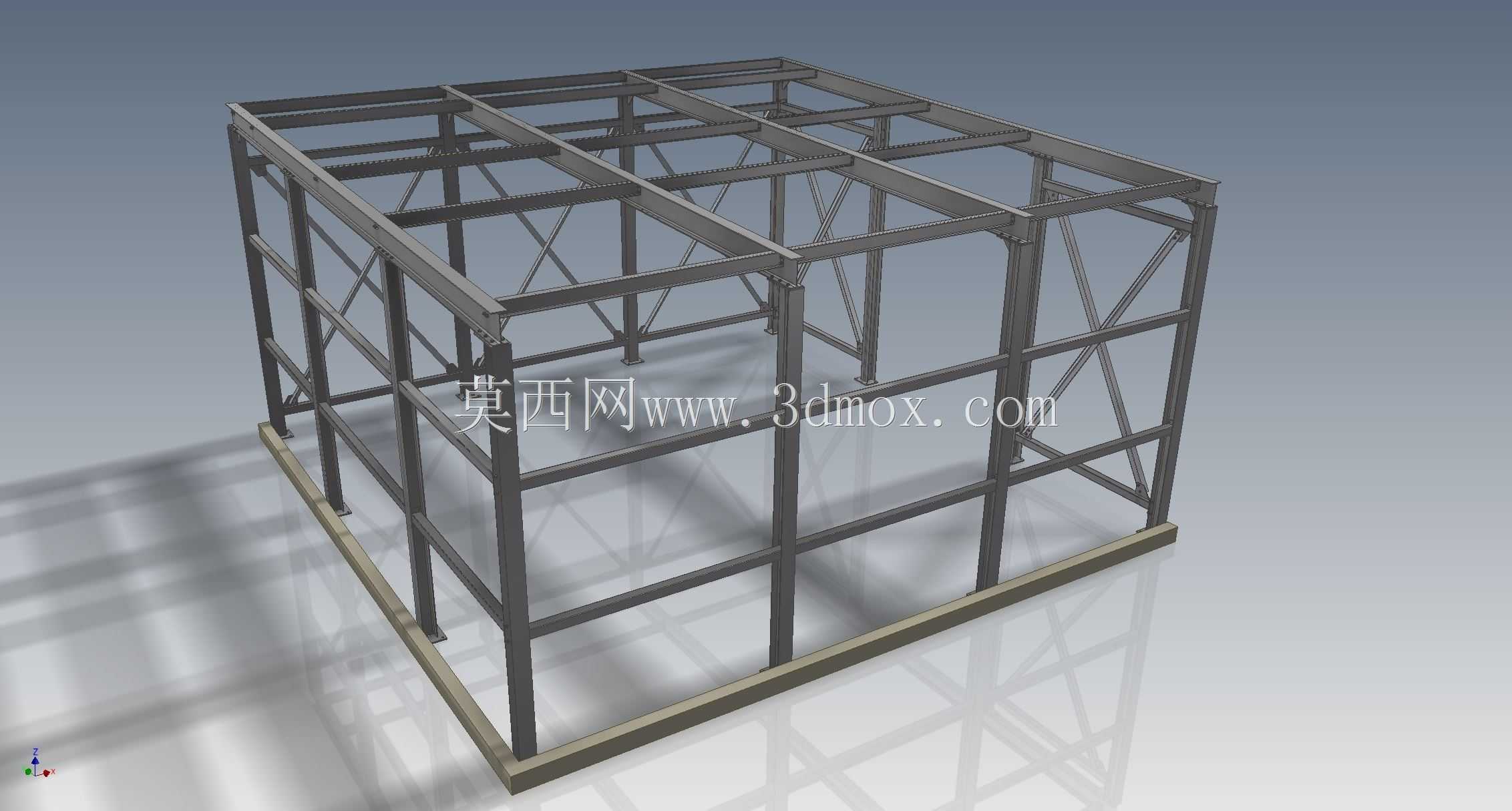

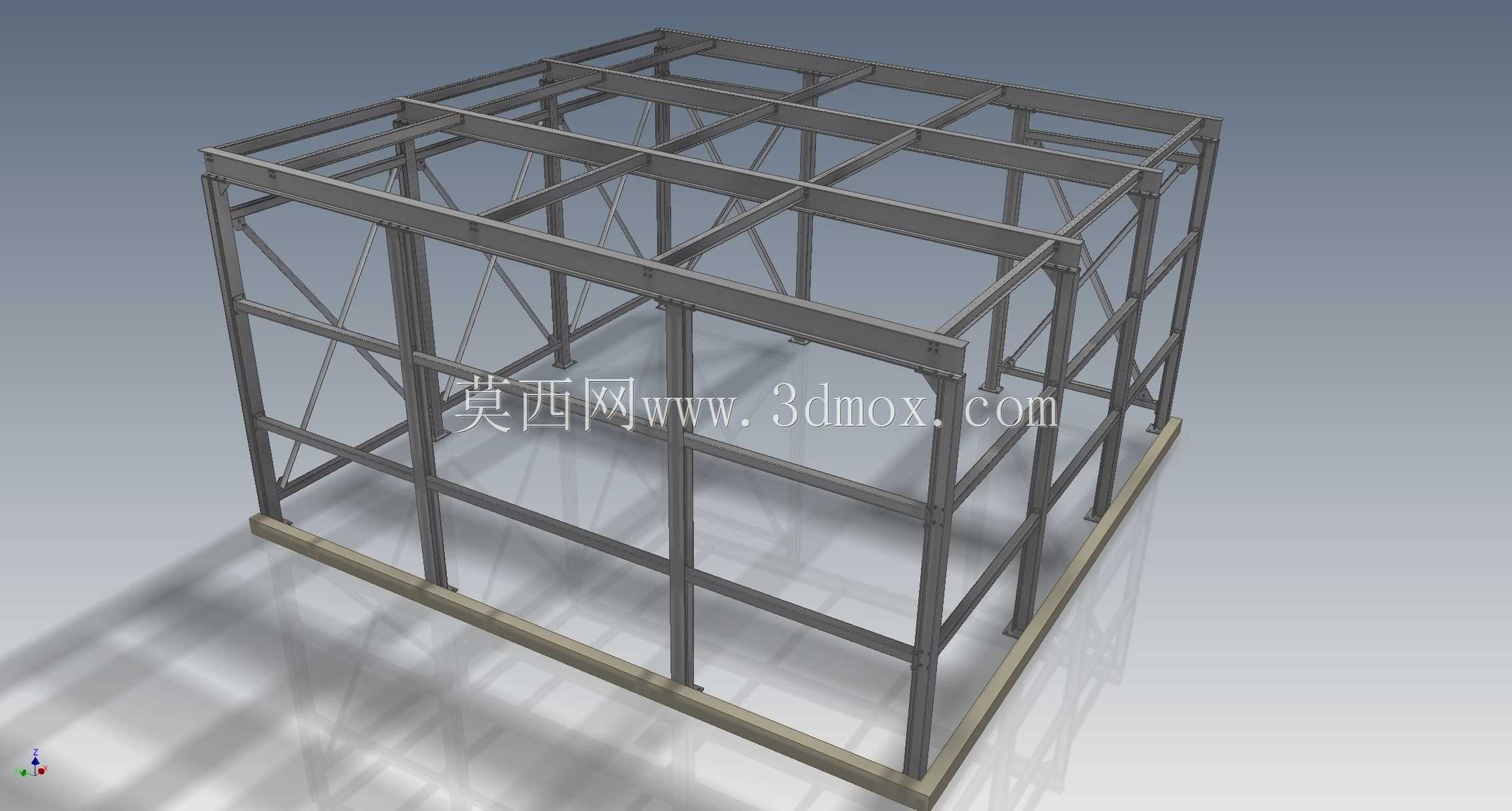

这套钢结构框架主要应用于啤酒厂酿造车间内的储罐承载场景，作为立式储酒罐、原料暂存罐的下部支撑结构使用，区别于常规露天储罐的混凝土基座形式，这类装配式钢结构框架更适配车间内多层布局的生产动线，能够在有限的车间占地范围内抬升储罐安装高度，为罐底阀门、输送管路、计量装置预留足够的操作与检修空间，同时匹配车间内物料自流的工艺高差要求，减少泵送环节的能耗与物料残留。从结构设计逻辑来看，整体采用热轧型钢作为主受力构件，底部设置通长的底梁作为承重基座，底梁沿框架长向与短向形成闭合的矩形承托边界，可直接通过地脚锚栓与车间地面的预埋钢板固定，无需额外做大面积混凝土浇筑，适配老车间改造时地面无法大规模开挖的施工边界。竖向承重柱采用等截面H型钢，柱距根据上部储罐的支腿位置做对应排布，每根立柱的上下端分别与顶梁、底梁做刚性焊接连接，节点位置增设加劲肋板分散应力，避免长期承载后出现节点变形。顶部的梁格采用主次梁分层布置的形式，主梁沿储罐支腿的排布方向通长设置，次梁垂直于主梁方向排布，形成的网格尺寸刚好匹配储罐支腿的安装孔位，安装时可直接将储罐支腿与顶梁上的预埋连接板通过螺栓锁紧，无需现场额外配焊，大幅缩短现场安装周期。框架的侧向设置交叉式型钢支撑，分别布置在框架的四个外立面，交叉支撑采用等边角钢制作，两端通过节点板与立柱、横梁连接，主要用于抵消车间内通风管道运行、物料输送时产生的水平振动，同时提升框架整体的抗侧移能力，避免上部储罐满载后出现整体晃动的风险。从安装边界尺寸来看，框架整体的长宽尺寸根据上部单台或多台储罐的排布总尺寸确定，高度方向根据罐底所需的操作空间设置，常规预留高度不低于1.8米，可满足操作人员站立操作罐底阀门、更换密封件的空间需求，框架的所有构件均在工厂预制完成，表面做除锈后喷涂防锈漆与面漆，到场后仅需通过螺栓拼接与少量现场焊接即可完成组装，相比现场焊接的钢结构形式，构件精度更高，安装误差可控制在毫米级，能够完美匹配储罐支腿的安装位置，避免出现安装时孔位错位需要现场扩孔的问题。在实际使用场景中，这类框架除了承载储罐的静载荷外，还需要考虑储罐进料、出料时的动载荷冲击，以及清洗储罐时的临时载荷，因此在设计时主梁与立柱的选型均预留了足够的安全系数，能够承受满载状态下1.2倍的动载荷冲击，同时框架的梁格位置预留了管路穿装的缺口，可方便物料管、CIP清洗管、电缆桥架从框架内部穿设，避免管路外露影响车间通行。不同于普通的设备支架，这套钢结构框架在设计时充分考虑了啤酒厂生产环境的潮湿、有弱腐蚀性清洗介质的特点，所有构件的焊缝均做连续满焊处理，避免存在缝隙残留清洗液导致构件锈蚀，表面涂层采用耐弱酸腐蚀的工业漆，能够长期适应车间内的高湿度环境，延长结构的使用寿命。在建模过程中，所有型钢构件的截面尺寸、节点位置的加劲肋厚度、螺栓孔的排布位置均按照实际加工要求1:1还原，可直接用于构件的下料预制参考，也可用于后续的结构受力仿真验证，检查不同载荷下的结构变形量是否在允许范围内，为现场安装与结构优化提供直观的三维参考。
