食品加工弧形槽式物料输送分选装置

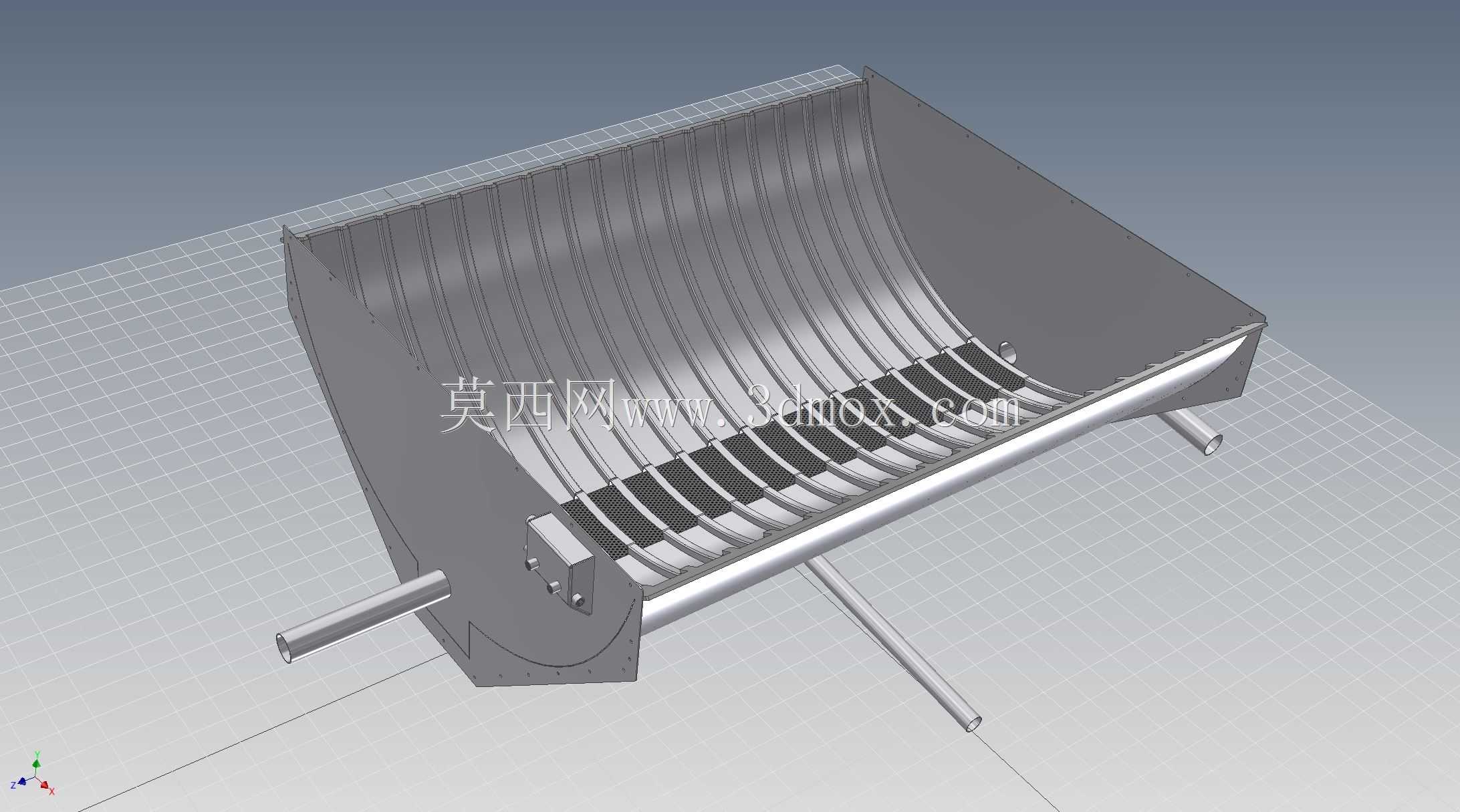

在食品加工生产线的前端预处理环节，这类弧形槽式构件常被布置在原料清洗、分级工序的衔接位置，承接上游输送来的果蔬、谷物或半成品食材，依靠槽体内部的栅格结构完成初步的固液分离或者尺寸分级，避免大尺寸杂质进入下一道加工工位造成设备卡滞。从结构设计逻辑来看，整体采用半包围弧形槽腔，曲面过渡处全部做了大圆角处理，没有卫生死角，完全符合食品接触设备的清洁要求，日常生产结束后可以直接用高压水枪冲洗内壁，不会积存物料残渣引发霉变。槽体底部的栅格条采用等间距排布，间隙尺寸根据处理物料的粒径做了匹配设计，栅格条的截面做了倒棱处理，不会划伤质地偏软的果蔬表皮，减少原料损耗。两侧伸出的轴颈是整个构件的安装基准，安装时需要匹配生产线机架上的带座轴承位，轴颈的同轴度公差控制在0.1mm以内，保证槽体在做往复摆动或者低速转动时不会出现卡涩、偏磨的问题。槽体的侧壁采用加厚板材折弯成型，外侧没有多余的突出结构，避免生产过程中剐蹭操作人员的工作服，同时侧壁与弧形底板的连接采用连续满焊工艺，焊后打磨至与母材齐平，不会出现焊缝藏污的问题。从安装边界来看，该构件的整体宽度适配常规600mm带宽的食品输送线，轴向安装尺寸预留了两侧轴承座的固定空间，安装时不需要对现有生产线的机架做大规模改造，只需要调整轴承座的固定高度就能匹配上下游设备的衔接高度差。槽体内部的弧形曲面曲率经过反复校核，保证物料在槽内运动时能够顺着曲面自然滑落，不会出现物料堆积在槽体拐角的情况，当设备运行时，槽体随轴做小角度往复摆动，物料在栅格面上逐步向前输送，小于栅格间隙的物料或者清洗用水会透过栅格落入下方的收集槽，大于间隙的物料则顺着槽体斜面进入下一道加工设备。设计时还考虑了不同物料的适配性，栅格组件采用可拆卸式固定结构，松开两侧的紧固螺栓就可以更换不同间隙的栅格条，不需要整体更换槽体，能够适配多种品类的食品加工需求，降低生产线的改造成本。槽体两端的轴端还预留了传动连接件的安装位，可以直接连接曲柄连杆机构或者摆线针轮减速机的输出端，不需要额外加工连接法兰，减少现场安装的加工工作量。整个构件的受力点集中在两侧轴颈与槽体的连接位置，该位置做了加强筋结构补强，避免长期往复摆动出现焊缝开裂的问题，加强筋同样采用圆弧过渡，没有尖锐棱角。在实际生产场景中，这类装置既可以用在果蔬清洗线的沥水工序，也可以用在坚果加工的分级工序，还能适配熟食加工环节的物料输送，通过更换不同间隙的栅格就能快速切换生产用途，设备的通用性较强。槽体的内壁粗糙度控制在Ra0.8以下，减少物料与壁面的摩擦阻力，避免粘性物料粘附在槽壁上，降低日常清洁的工作量。安装时需要注意槽体的摆动角度范围，两侧需要预留足够的安全间隙，避免槽体摆动时碰撞周边的机架或者管线，通常预留的单侧间隙不小于50mm，同时轴颈的润滑点要引到设备外侧，方便日常维护时加注润滑脂，不需要拆开设备护罩就能完成保养操作。
