12V嵌入式方形LED天花灯三维设计

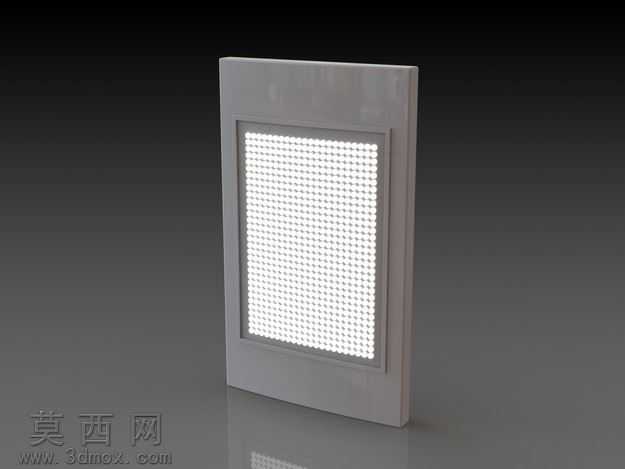

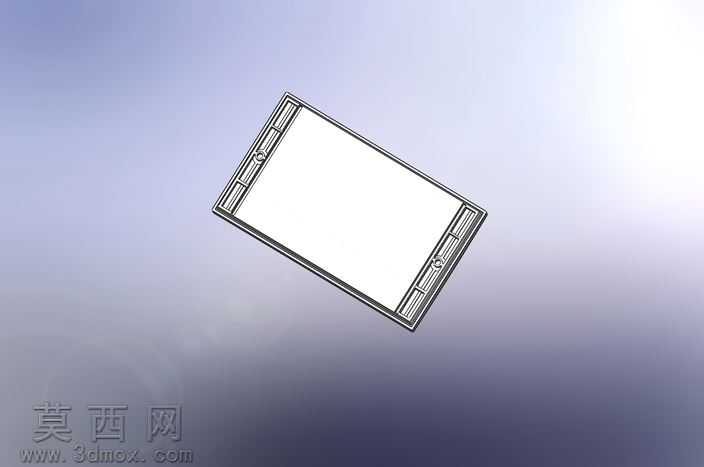

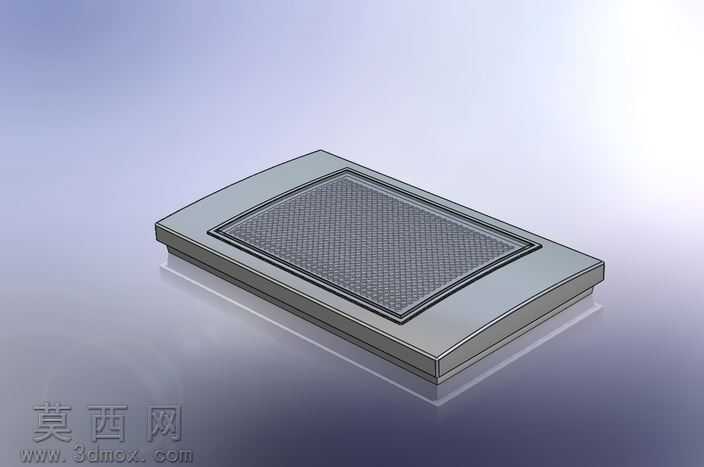

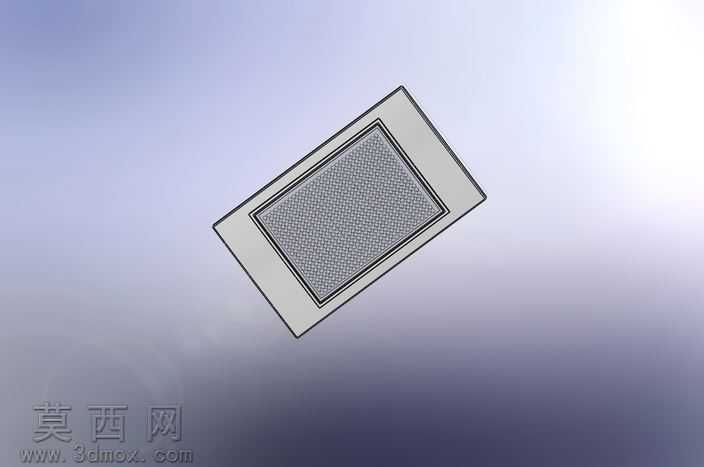

本作品为12V低压嵌入式方形LED天花灯的三维设计模型，建模过程依托SolidWorks平台完成全参数化构建，从核心发光组件到外围安装结构均遵循实际量产灯具的尺寸规范进行1:1还原。建模初期先梳理天花灯的分层结构逻辑，将整体拆分为面框、扩散导光层、LED灯珠阵列基板、背部散热壳体、嵌入式安装弹片五个独立模块，各模块间保留精准的装配间隙与配合公差，确保虚拟装配后无结构干涉问题。面框部分采用薄壁拉伸结合圆角过渡命令构建，边缘做0.8mm的微小倒角处理，还原真实灯具安装后与天花板贴合的顺滑质感，避免尖锐棱角带来的突兀感；中间发光区域的扩散板表面，通过阵列细密的微结构纹理模拟扩散板的匀光效果，建模时采用线性阵列结合纹理贴图的方式平衡模型精度与渲染效率，既还原了扩散板的磨砂肌理，又不会因过多细碎面导致模型操作卡顿。背部的散热壳体采用导热塑料材质的质感设定，建模时在壳体表面设计了细密的平行散热筋结构，通过线性阵列命令快速生成规整的散热齿，筋条高度与间距均参考低压LED灯具的散热需求设定，保证结构合理性。嵌入式安装的弹片结构采用钣金模块构建，设置合理的折弯角度与回弹余量，还原实际安装时弹片卡入天花板开孔的固定逻辑。渲染阶段采用柔和的顶光作为主光源，搭配环境漫反射光突出灯具面框的哑光质感与扩散板的半透明匀光效果，背景选用渐变浅灰调突出产品主体，渲染角度选取斜45度俯视视角，可同时展示灯具的正面外观与侧边厚度结构。整个设计围绕嵌入式天花灯的安装场景展开，兼顾外观的简约方正质感与内部结构的实用性，低压12V的供电设定也适配吊顶内安全供电的使用需求，模型各部件可单独导出用于结构验证、外观打样等不同场景，完整还原了这类商用及家用嵌入式LED天花灯的典型结构特征。
