轴向带安装支架水平压力表三维设计

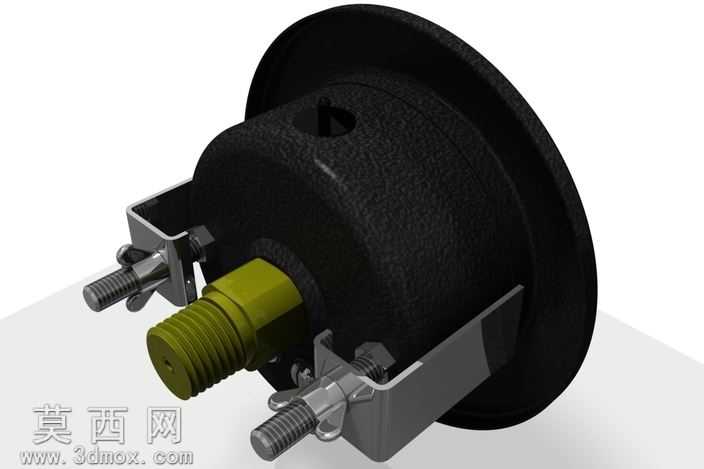

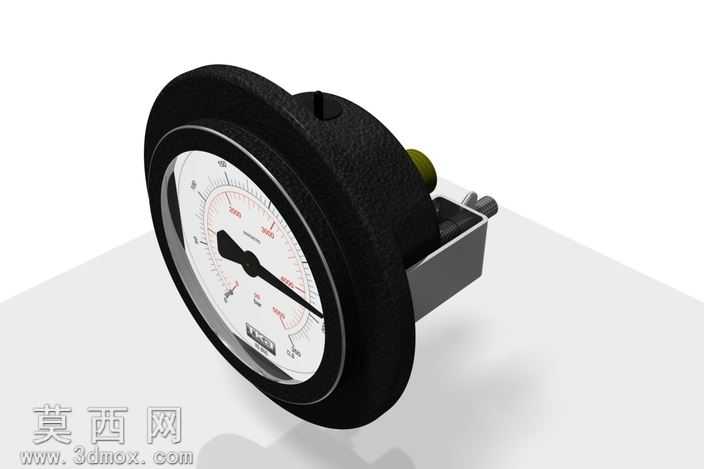

本作品为轴向带安装支架的水平式压力表三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，首先对压力表的核心组成部分进行拆分建模：先构建表盘后侧的黑色壳体结构，壳体采用带细微磨砂质感的哑光塑料材质设定，建模时精准还原壳体边缘的法兰式翻边结构，以及壳体侧面的工艺小孔特征，保证壳体的壁厚均匀性与实际注塑件的结构特征一致。随后完成中部黄铜色压力接头的建模，接头部分还原了外螺纹连接段、六角拧动段以及与壳体衔接的过渡轴段，螺纹特征采用精准的螺旋扫描方式生成，牙型角与螺距符合常规仪表管路的连接标准，材质设定为黄铜金属材质，还原铜材的半哑光金属质感与轻微的使用做旧效果。接下来完成两侧的快装式固定支架建模，支架采用镀锌钢板冲压成型的结构特征，还原支架的弯折角度、安装孔位以及快装卡扣的弹性结构，支架表面设定为带轻微金属反光的镀锌质感，同时还原支架上用于固定的螺栓零件，螺栓的螺纹、头部槽型都做了精细化建模，保证装配关系完全符合实际安装逻辑。建模过程中严格遵循水平安装压力表的实际装配公差，各零件之间的配合间隙、装配定位都按照实物的安装逻辑设定，完成零件建模后进行整体装配约束，将接头与壳体同轴固定，两侧支架对称安装在壳体两侧的固定位，螺栓与支架的安装孔采用间隙配合约束，保证整体结构的装配合理性。渲染阶段采用工作室环境光进行效果输出，调整材质的粗糙度、反光度参数，让黑色壳体的磨砂质感、黄铜接头的金属质感、镀锌支架的冷金属质感形成明确的材质区分，同时添加柔和的阴影效果，突出压力表的整体轮廓与结构层次。设计思路上围绕水平安装的使用场景，重点还原该类压力表嵌入式面板安装的结构特点，两侧的快装支架无需额外工具即可完成面板卡装固定，轴向的接头设计可直接对接水平走向的压力管路，整体结构紧凑，安装便捷，完全匹配工业设备面板上的水平压力检测安装需求，建模过程中对每个结构细节都做了还原，包括壳体表面的细微纹理、接头端部的进气小孔、支架上的冲压加强筋都进行了精细化呈现，保证模型既具备结构展示性，也可用于后续的安装干涉检查、产品展示动画制作等用途。
