隧道式连续工业清洗烘干设备结构设计

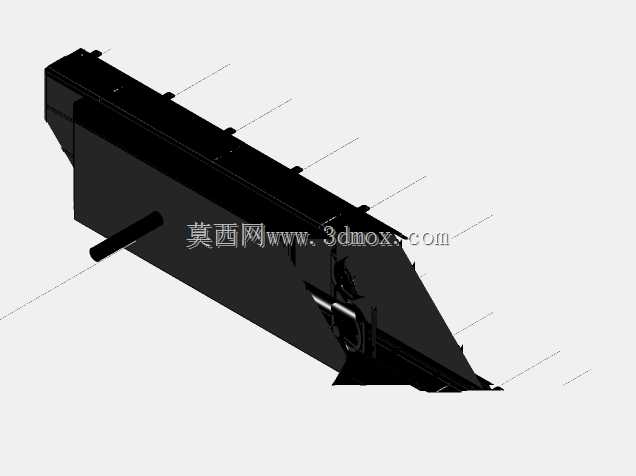

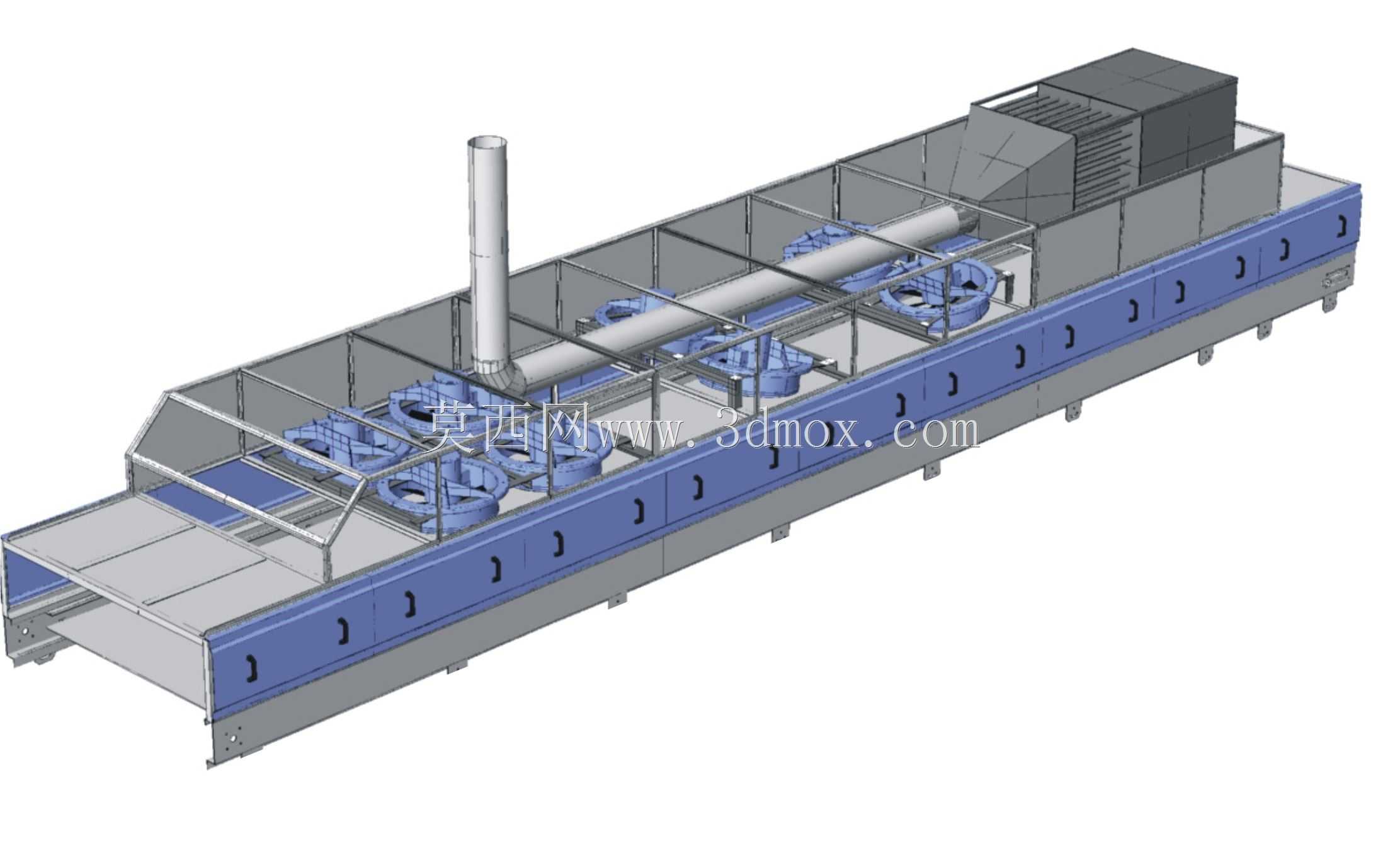

在汽车零部件、五金冲压件、压铸工件的批量表面处理工序中，这类长条形隧道式设备是衔接机加工与后续喷涂、装配环节的核心工位设备，主要承担工件表面切削液残留、金属碎屑、浮尘杂质的清洗与烘干作业，适配节拍化连续生产的流水线布局，可直接对接上游加工出料输送线与下游质检、包装工位，减少工序间的工件转运损耗与人工周转成本。从结构布局来看，设备整体采用分段式模块化设计，沿工件输送方向依次分为进料过渡段、多级喷淋清洗段、风切吹水段、热风烘干段、出料冷却段，各段之间设置密封挡帘防止清洗液飞溅与热量外溢，顶部独立设置的排气烟囱用于排出烘干段产生的湿热蒸汽，避免车间内结露影响作业环境。设备两侧的蓝色护板为可拆卸式检修门，每扇门体都设置了嵌入式观察窗与快开锁紧把手，日常维护时可直接打开对应段的检修门，快速更换喷淋头、清理过滤槽内的金属碎屑、检修风嘴与加热组件，无需拆解整段设备外壳，大幅缩短停机维护时长。内部输送系统采用不锈钢网带搭配可调式工件定位工装，可根据待处理工件的外形尺寸调整定位支架间距，适配直径从几十毫米到数百毫米的盘类、壳体类工件，网带运行速度可通过变频驱动调节，匹配不同洁净度要求下的清洗、烘干时长，最高运行节拍可满足单班数千件工件的处理需求。设计阶段需要重点考虑安装边界的预留，设备整体长度根据处理段数不同通常在数米到十余米区间，宽度方向需要预留两侧各0.8米以上的检修操作空间，顶部烟囱位置需要对接车间排风管道，设备进料端与出料端的输送面高度需要和上下游生产线的输送面保持高度差在±5mm以内，避免工件转运时出现卡滞。清洗段内部设置了多层过滤结构，喷淋泵抽取的清洗液先经过粗滤篮拦截大颗粒金属屑，再经过精滤器过滤细小杂质后输送到各层喷淋管，上下左右布置的可调球形喷淋头可根据工件形状调整喷射角度，保证工件各个表面都能被高压清洗液覆盖，去除盲孔、缝隙内的残留杂质。风切段采用高压风机搭配狭缝式风嘴，沿工件输送方向错位布置，可快速吹落工件表面附着的清洗液，减少后续烘干段的热负荷，烘干段采用不锈钢翅片加热管搭配循环风机，热风在腔体内形成上下循环的对流风道，保证腔体内各位置温度均匀，避免出现局部烘干不彻底的水渍残留，温度可根据工件材质在常温到一百二十摄氏度区间调节，防止铝件、塑料件出现高温变形。设备底部设置了可调式支撑脚杯，可根据车间地面平整度调整设备整体水平度，避免网带运行时出现跑偏，底部的废液收集槽带有坡度设计，可将清洗段滴落的废液、冷凝水统一汇集到排液口，方便定期排放与槽体清理。在三维建模过程中，需要重点核对各段之间的密封衔接结构，避免出现清洗液渗漏、热量流失的问题，同时要预留内部管路、线缆的走线空间，避免运动部件与管线出现干涉，两侧检修门的开合角度需要保证在90度以上，方便内部组件的拆装更换，输送网带的张紧机构需要设置在设备端部，方便日常调整网带张紧度，防止长期运行后网带松弛打滑。
