双工位纸箱包装成型加工设备结构

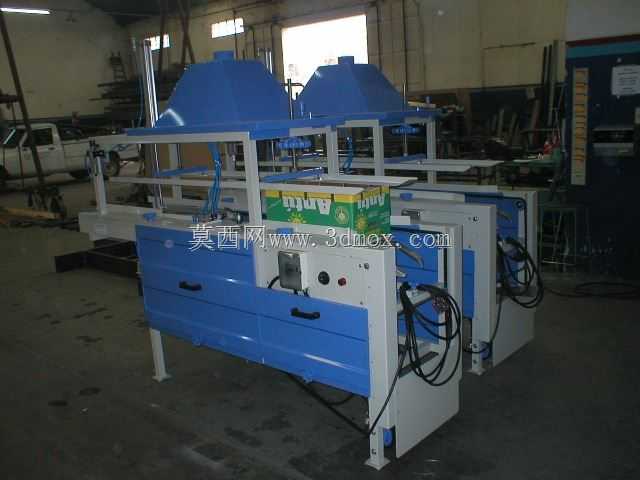

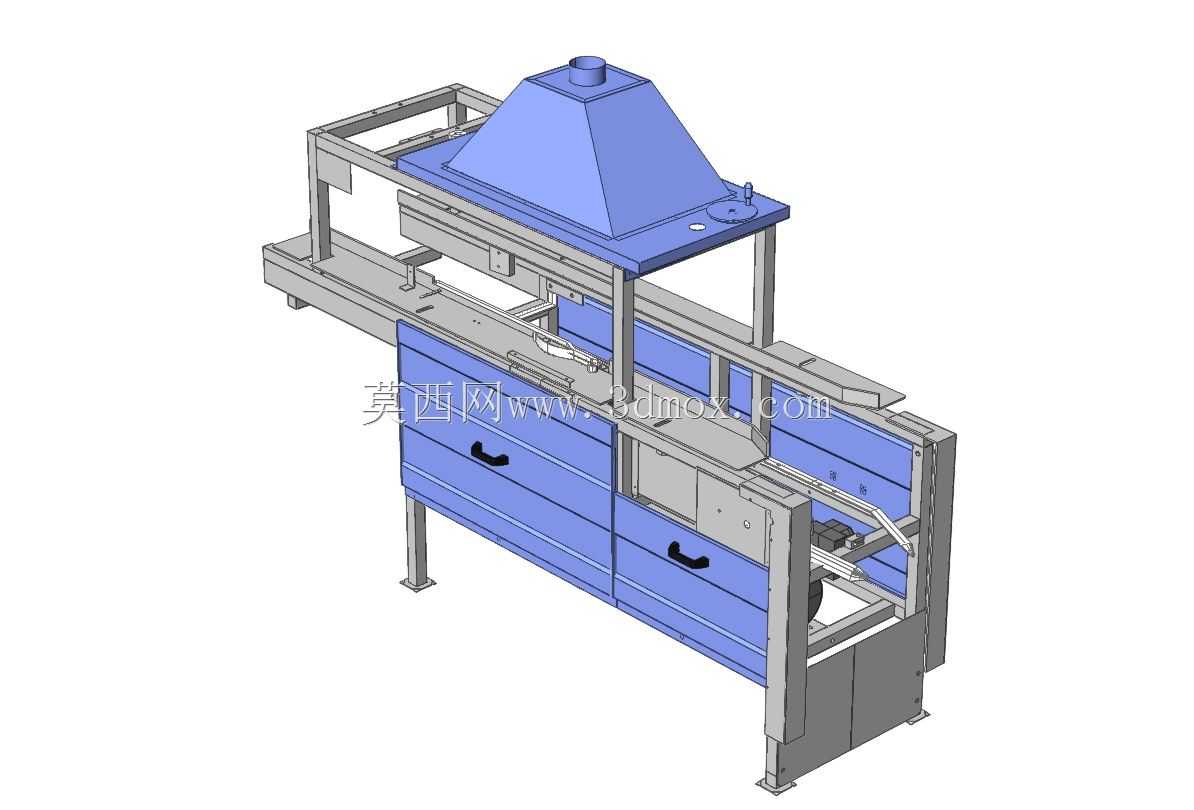

在快消品、食品、日化等行业的后段包装产线中，这类双工位纸箱加工设备承担着瓦楞纸箱的折边、压合、定型工序，是衔接前段装箱与后段码垛的核心工位设备，区别于单工位设备的间歇式作业逻辑，双工位布局可实现上下料与加工作业的并行开展，能将单批次纸箱处理效率提升近40%，适配每分钟8-12箱的中速产线节拍，在中小型食品加工厂、区域电商仓储分拣中心的包装段应用十分广泛。从设备实际功能来看，该设备主要针对瓦楞纸箱完成折舌、压痕定型、箱体初固定作业，设备上部的蓝色罩体为压合作业的执行端防护结构，内部集成了压合驱动组件与导向轴系，可根据不同规格纸箱的高度调整压合行程，适配高度200mm-500mm的常规运输纸箱，下部的蓝色柜体为设备的机架主体与电气控制舱，柜体正面设置的两个抽屉式结构用于存放作业辅助工具与易损备件，侧面布置的控制按钮与急停开关符合产线设备的安全操作规范，操作人员可在设备正面完成参数微调、故障复位等常规操作，无需绕至设备侧方，能减少作业过程中的无效走动。从设计思路层面拆解，该设备采用方管焊接机架作为整体承载基础，机架底部设置可调式支撑脚杯，可适应车间地面15mm以内的平整度偏差，安装时无需额外浇筑设备基础，仅需将脚杯调整至设备水平度误差不超过2mm/m即可投入使用，设备的整体占地边界控制在长2400mm、宽1200mm、高1800mm范围内，可直接嵌入现有包装产线的空位，不需要对原有产线布局做大规模调整。双工位的转盘式布局设计，让操作人员可在设备前端的固定位置完成待加工纸箱上料与成品纸箱下料，作业半径控制在600mm以内，符合人体工程学的操作范围，能降低长时间作业的操作疲劳度。设备的管线布置采用侧置走线槽集成方式，所有动力线缆与控制线缆均沿机架侧面的线槽排布，外部设置可拆卸的防护盖板，既避免生产过程中纸箱碎屑、灰尘堆积在线缆表面，也能在设备维护时快速拆开盖板完成线路检修，不需要拆解设备主体结构。压合执行端采用导柱导向结构，四根垂直布置的镀铬导柱配合直线轴承，保证压合过程中压头的水平度误差不超过0.5mm，避免纸箱压合时出现折边歪斜、压痕错位的问题，压头的压力可通过驱动端的调压组件调整，适配不同厚度瓦楞纸板的压合需求，不会因为压力过大导致纸板破损，也不会因为压力不足出现折边回弹的情况。设备的作业台面采用防滑镀锌钢板制作，台面设置有可调节的纸箱定位挡块，更换纸箱规格时仅需调整挡块位置即可完成定位基准切换，不需要额外制作定制工装，换型时间可控制在15分钟以内，适配多规格小批量的包装生产需求。在实际产线适配中，该设备可直接与前段的开箱机、装箱机对接，也可作为独立工位由人工配合完成作业，对于产能规模不大、产线自动化程度不高的生产场景，人工上料的作业模式也能满足生产需求，不需要额外配置自动化输送线，设备的投入成本更低，后期维护难度也更小。设备的电气控制舱采用密封式设计，柜体边缘设置有密封胶条，可阻挡车间内的灰尘、水汽进入舱内，保护内部电气元件的稳定运行，控制舱内预留有IO扩展接口，后期如果需要升级为自动化产线，可直接对接输送线的控制信号，不需要重新布设控制线路。
