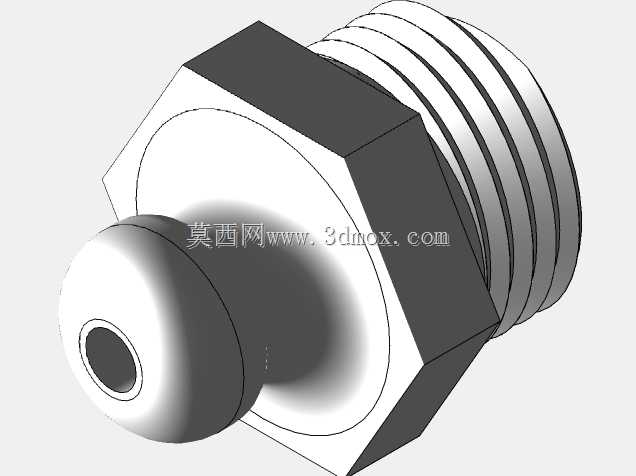

外六角外螺纹直通式气动快插接头

这款外六角外螺纹快插接头，是气动管路系统里用量极大的基础连接件，日常在车间自动化生产线、小型气动工装夹具、设备气路改造场景里随处可见，但凡涉及压缩空气输送的支路，基本都能看到这类接头的身影。它的核心作用是实现硬质气动管路和软管的快速连通，不需要额外套丝、缠生料带做过度密封，靠自身结构就能完成可靠连接，大幅降低气路装配的工时成本。从结构设计来看，接头一端采用标准外螺纹设计，螺纹段做了等距规整的牙型处理，安装时可以直接拧入对应规格的内螺纹基座，比如电磁阀的出气口、气缸的进气端、气路分配块的接口位置，六角段的对边尺寸严格匹配标准扳手的卡口规格，安装时可以用开口扳手或者活动扳手稳稳卡持，不会出现打滑拧圆的问题，拧紧过程中受力均匀，不会因为局部应力集中导致接头本体开裂。另一端是快插式的竹节状球头接口，接口内部做了环形的密封卡槽和卡簧定位结构，插入对应外径的气动软管时，内部的不锈钢卡爪会自动卡住软管外壁，配合内置的丁腈橡胶密封圈实现径向密封，不需要额外打胶或者加装密封垫，插到底就能完成密封连接，拆卸的时候只需要按住接头端部的释放环，就能轻松拔出软管，反复插拔也不会出现密封失效的问题，非常适合需要频繁调整气路布局的调试场景。从安装边界来看，这款接头的六角段厚度控制得比较合理，安装后不会占用过多的径向空间，哪怕是在排布密集的阀岛区域，相邻接头之间也不会出现扳手干涉的问题，螺纹段的长度适配常规的基座螺纹深度，拧紧后不会出现螺纹外露过长或者拧不到位导致密封不足的问题，端部的快插接口做了圆弧过渡处理，软管插入时不会被切口刮伤外壁，避免长期使用过程中软管从刮伤位置开裂漏气。在实际使用场景中，这类接头普遍适配0-1MPa的压缩空气工作压力，常规车间的压缩空气系统压力一般在0.5-0.7MPa区间，完全在它的可靠工作范围内，部分经过表面钝化处理的款式，也可以用在低压的液压回路或者冷却水循环支路里，适用场景比较宽泛。设计过程中需要重点把控几个关键尺寸的公差，首先是外螺纹的中径公差，必须符合对应管螺纹的标准要求，公差过大会导致拧入后配合间隙过大出现漏气，公差过小则会出现拧入困难甚至螺纹咬死的问题；其次是快插端的内孔尺寸和卡爪的定位尺寸，内孔如果偏大，软管插入后会出现晃动，密封环无法完全贴合软管外壁导致慢漏，内孔偏小则会导致软管插入阻力过大，现场装配困难；六角段的对边尺寸公差也要控制在标准范围内，否则现场用标准扳手无法卡持，会给安装维护带来不必要的麻烦。另外接头的内部流道做了等径过渡设计，没有突然的截面收缩或者扩张，压缩空气通过时不会产生明显的节流效应，压损控制在极低的水平，不会因为接头的存在导致下游气动元件的工作压力不足。接头的本体材质一般采用黄铜镀镍或者高强度工程塑料，黄铜镀镍的款式机械强度更高，适合在有一定外力碰撞的车间环境使用，工程塑料款式重量更轻，成本更低，适合对重量有要求的轻量化设备上使用，两种材质的密封件都采用耐油耐老化的丁腈橡胶，长期接触压缩空气中的油雾也不会出现硬化开裂的问题，使用寿命可以达到上万次插拔循环。在气路排布的时候，这类接头可以搭配不同长度的气动软管，实现电磁阀和气缸之间的柔性连接，抵消设备运行过程中产生的振动，避免硬连接因为振动导致螺纹松动漏气，相比传统的硬管连接方式，快插接头的装配效率可以提升数倍，后期维护更换也更加方便，不需要动用套丝工具，只需要一把扳手就能完成更换作业。
