灌溉用内螺纹直连式塑料电动控制阀

这款电动阀主要面向园林灌溉、温室水肥一体化、小型景观水系统的管路通断控制场景，在实际项目中常被布置在支管末端，负责单个轮灌组的水路启闭，替代传统人工手动球阀，适配自动化灌溉系统的时序控制逻辑。从结构设计来看，阀体采用玻璃纤维增强尼龙材质注塑成型，相比黄铜材质成本更低，同时耐水肥腐蚀、抗户外紫外线老化，完全满足非高压民用灌溉管路的使用需求，两端采用G系列内螺纹接口，可直接与同规格PVC给水管、PE管的外螺纹接头旋接，安装时无需额外焊接法兰，现场施工效率更高。

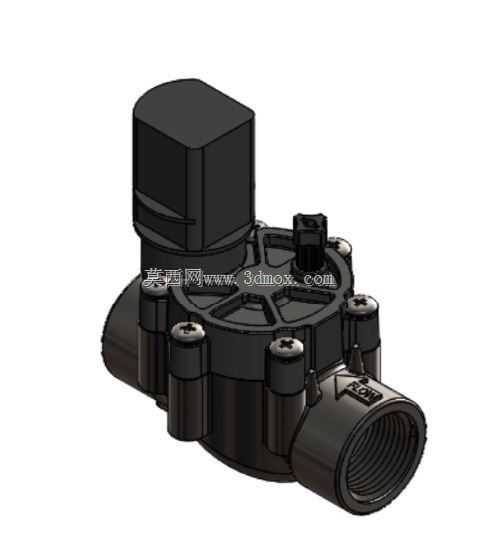

执行器部分与阀盖采用一体化集成设计，上部的方型壳体内部容纳减速电机、行程限位开关与控制电路板，输出扭矩经过减速组放大后，带动阀瓣做升降动作实现水路通断，相比直动式电磁阀，这种电动结构不需要持续通电维持状态，仅在启闭动作瞬间供电，大幅降低户外布线的供电负载，也避免了长期通电导致的线圈过热烧毁问题。阀盖部分采用辐射状加强筋结构，六个均布的内六角螺丝将阀盖与阀体压紧，中间的隔膜腔结构实现了进水压力自密封，管路水压越高，阀瓣与阀座的贴合紧度越强，无需额外的密封预紧力就能实现零泄漏关断，这种设计也降低了执行器的输出扭矩要求，让小功率减速电机就能驱动大口径阀瓣动作。

从安装边界来看，阀体的进出口轴线处于同一直线，属于直通式结构，安装时不需要改变管路走向，执行器向上垂直布置时，整体占用的竖直空间约为接口通径的2.5倍，水平方向的宽度仅比阀体外径大30mm左右，在狭窄的阀门井内也能顺利布置，接线口位于执行器侧部，采用防水格兰头结构，可适配户外地埋安装的防水要求，避免雨水、灌溉水渗入执行器内部导致电路短路。

在实际选型适配时，这款阀的流道采用全通径设计，阀瓣开启后流道无明显缩径，水流通过时的压力损失小于0.02MPa，不会因为阀件节流导致支管末端出水压力不足，适配的管路工作压力范围在0.1-0.6MPa，覆盖绝大多数常压灌溉系统的压力区间。设计过程中特意将手动泄压旋钮布置在阀盖顶部，当现场断电需要临时启闭阀门时，不需要拆卸执行器外壳，直接用一字螺丝刀旋转顶部旋钮就能泄压手动开关阀，方便运维人员应急操作。阀体上的流向标识采用模压成型，不会因为长期水流冲刷、户外老化而模糊，安装时能快速识别流向，避免装反导致的阀门无法正常关闭问题。

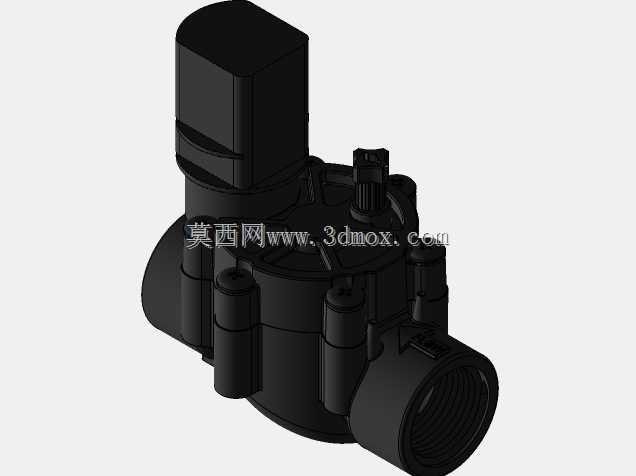

从建模细节来看，所有的安装螺丝孔位、螺纹牙型、加强筋厚度都完全按照实际注塑件的脱模斜度设计，阀体内腔的流道过渡圆角做了平滑处理，避免建模时出现直角结构导致实际生产时应力集中，执行器外壳的分型面、卡扣结构都完整还原，可直接用于注塑模具的结构评审，也能用于灌溉系统的整体管路装配干涉检查，在做项目方案演示时，模型的材质、颜色都与实物一致，能直观呈现阀门安装后的整体效果。
