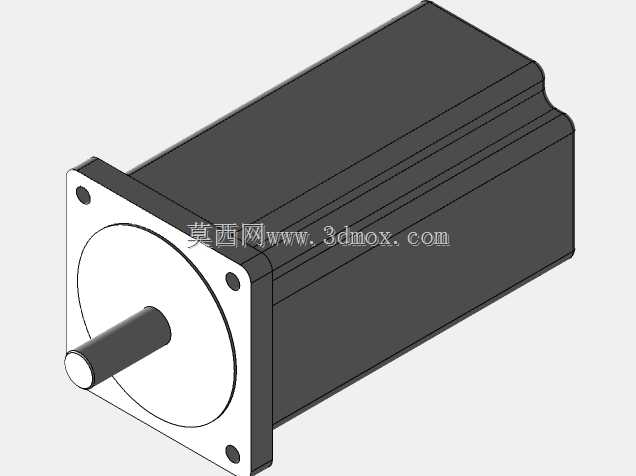

NEMA32规格11.3NM步进电机三维结构

做非标设备选型的时候，NEMA32法兰规格的步进电机一直是中载传动场景的常用选项，这款11.3NM扭矩规格的机型，刚好覆盖了大部分单轴负载在8-10NM区间的传动需求，不管是皮带输送线的主动辊驱动、小型模组的滑台传动，还是半自动装配工位的转台分度，选这个扭矩段的机型不会出现动力冗余浪费，也不会因为扭矩储备不足出现丢步堵转的问题。从三维结构来看，这款电机采用标准NEMA32方形安装法兰，法兰端面上的四个安装孔位完全遵循NEMA安装规范，孔位中心距、安装孔的通孔直径、法兰端面的止口尺寸都做了标准化还原，做结构设计的时候直接调用这个模型，不用反复核对安装尺寸，能省掉不少查样本核对参数的时间。电机本体采用方形叠压壳体结构，壳体表面做了轴向的散热筋设计，实际运行的时候，定子绕组产生的热量可以通过壳体的散热筋快速和周围空气交换，长时间连续运行也能把绕组温升控制在合理区间，避免高温导致的磁钢退磁问题。输出轴采用单出轴D型切边设计，这种轴端结构和联轴器、同步带轮配合的时候，不需要额外加工键槽就能传递足够的扭矩，装配的时候只要拧紧锁紧螺丝就能实现无间隙传动，对于经常需要拆装调整的实验设备、小批量定制设备来说，这种轴端结构的装配效率比平键连接高不少。从安装边界来看，这款电机的轴向总长度是按照11.3NM扭矩对应的叠片厚度设计的，做结构布局的时候，电机尾部预留的编码器安装空间、出线方向的弯折半径都在模型里做了准确还原，不会出现装配的时候电机和设备机架、护板干涉的问题。实际做设备布局的时候，很多新手容易忽略电机尾部的出线空间，把电机贴紧机架安装，最后导致电机线缆弯折半径过小，长期运行出现线缆内部断线的问题，这个模型把尾部的出线护套、线缆最小弯折需要的空间都做了示意，选型布局的时候直接参考就能避开这类设计失误。从功能特性来说，这款11.3NM的NEMA32电机适配的是高压驱动方案，低速运行的时候扭矩波动小，在0-300转的常用运行区间内，扭矩衰减幅度控制在10%以内，驱动转盘类负载做分度动作的时候，不会出现低速爬行的问题，停转位置的保持扭矩足够克服负载的偏载力矩，不需要额外加抱闸机构就能实现断电位置保持。设计思路上，这款电机的三维结构完全按照量产机型的实际尺寸还原，法兰端面的平面度、输出轴的同轴度、安装孔的位置度都符合行业通用公差要求，调用这个模型做装配的时候，不用再额外做公差修正，导出的工程图可以直接用来做安装板的加工。在3C装配设备、小型包装机械、非标检测设备的设计中，这个规格的电机应用占比很高，比如贴标机的送标轴驱动、小型点胶机的XYZ轴传动、流水线的挡停机构驱动，都能看到同规格电机的身影。做三维建模的时候，这款模型把电机壳体的拔模角度、端盖的固定螺丝位置、输出轴的轴承位台阶都做了细节还原，不是那种简化的方块模型，做设备外观渲染、运动仿真的时候，模型的细节足够支撑高精度的仿真需求，运动仿真的时候可以直接给输出轴添加旋转驱动，模拟电机实际运行的动作，验证传动机构的运动行程是否存在干涉。另外，这款电机的安装法兰止口尺寸和同法兰规格的伺服电机、减速电机完全通用，做设备迭代的时候，如果需要更换不同类型的动力元件，只要安装板的止口和孔位按照这个模型设计，后续更换动力部件不需要重新加工安装板，能大幅降低设备改型的成本。实际选型的时候，还要结合负载的实际运行转速、传动效率来核算所需扭矩，这款11.3NM的机型搭配2000线编码器的时候，低速运行的平稳性可以满足大部分精密装配的需求，如果需要更高的运行精度，也可以在输出端搭配精密行星减速机，模型的输出轴尺寸和标准行星减速机的输入孔位完全匹配，做减速机配套装配的时候不需要额外调整轴径尺寸。
