气缸内部活塞环组与活塞杆配套结构

这套结构主要应用在往复式动力气缸的内部腔体分隔场景，在气动执行设备、流体输送增压缸、内燃机气缸段都能见到同逻辑的结构设计，核心作用是把气缸的筒状内腔分隔成多个独立的密闭腔室，配合不同腔室的压差变化实现活塞组件的往复直线运动，或是在多级气缸里实现不同压力级次的腔室隔离，避免相邻腔室的介质串压、泄漏，保障气缸输出力的稳定性与动作精度。

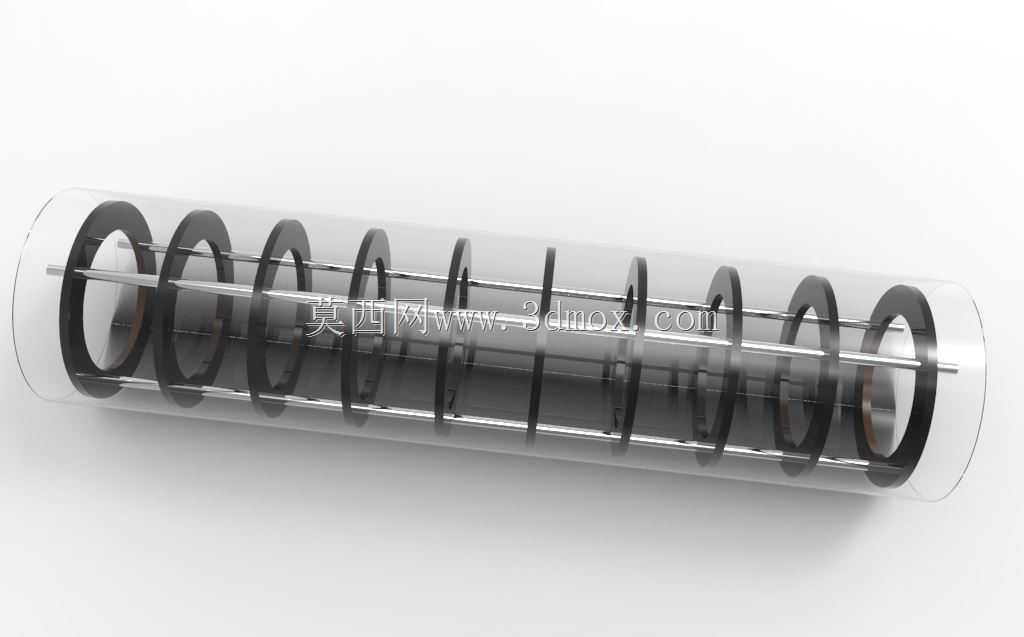

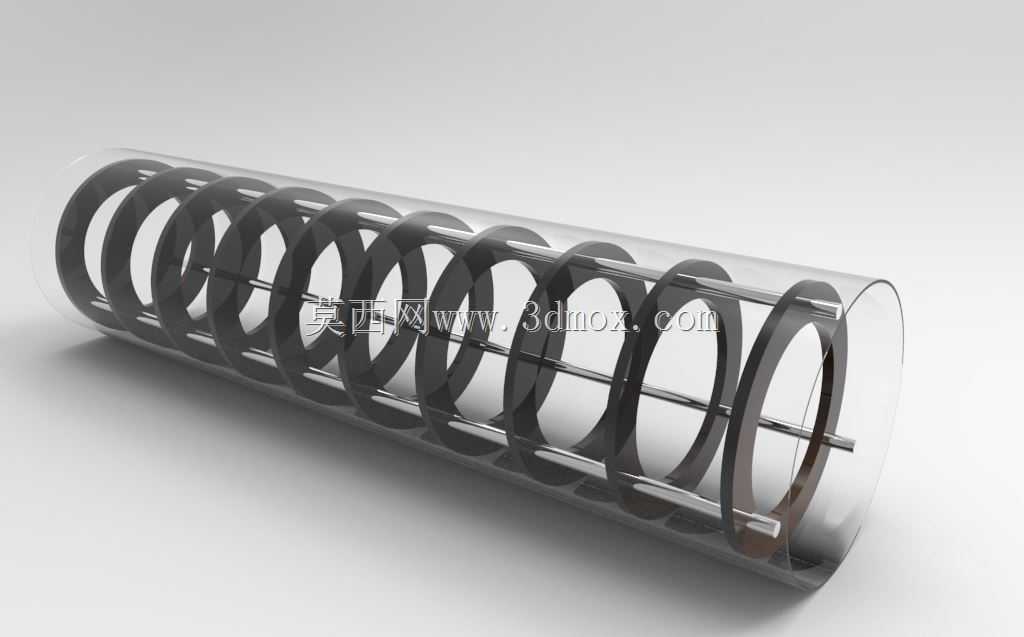

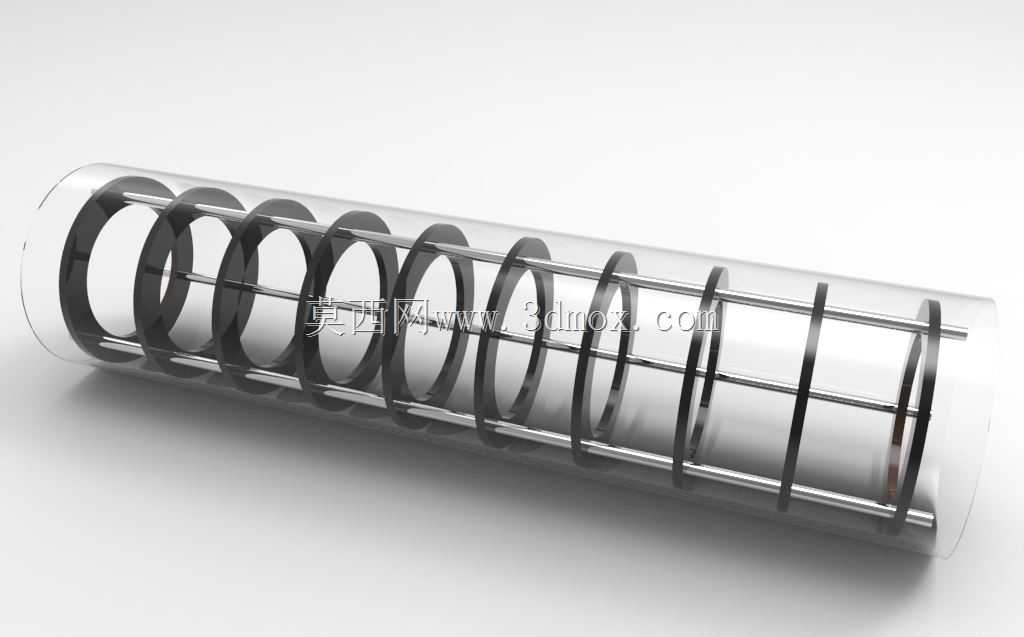

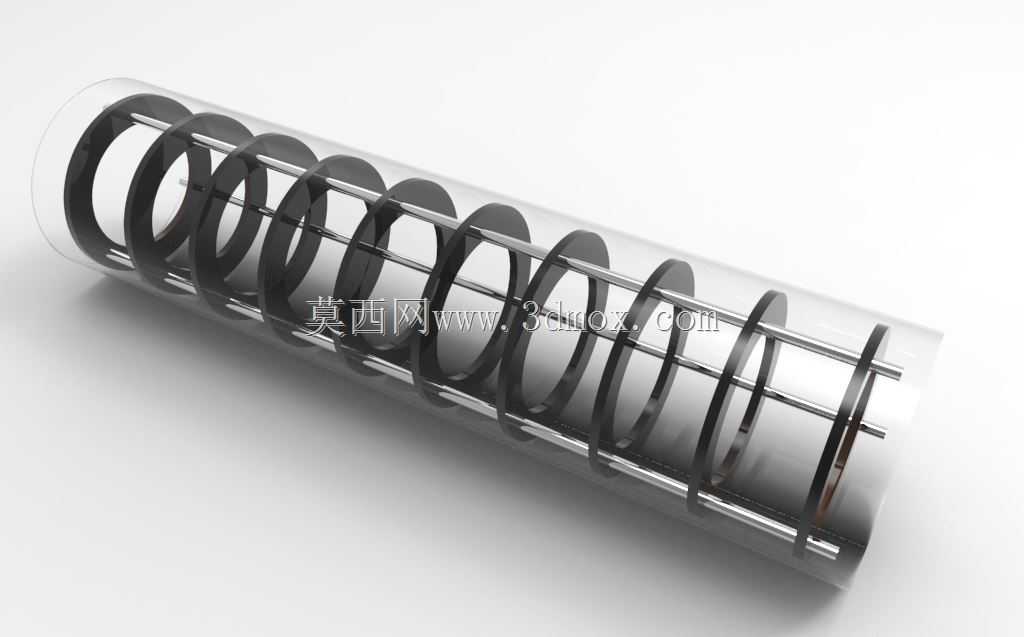

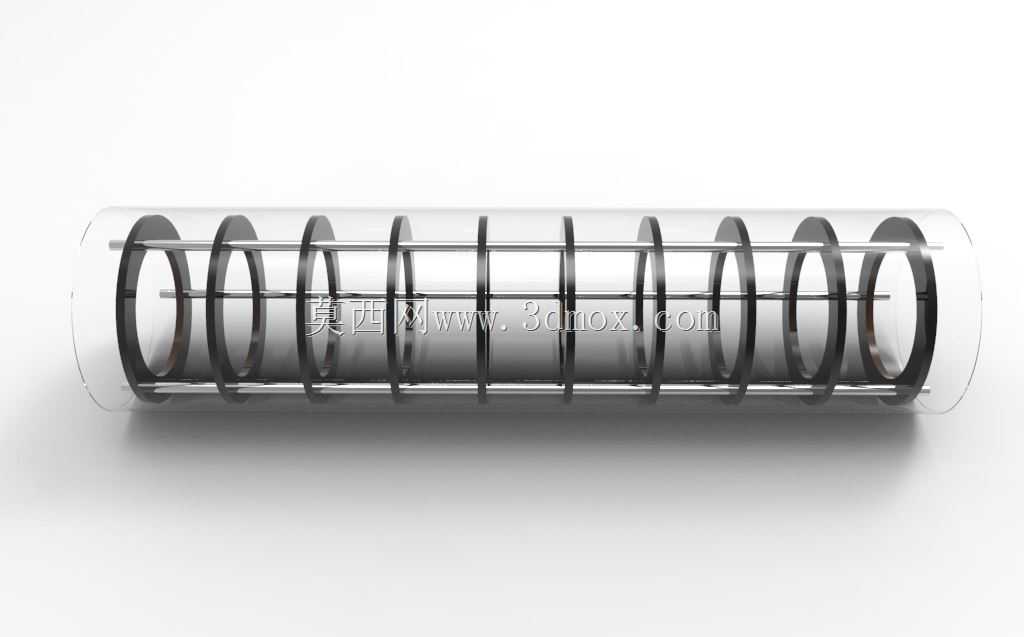

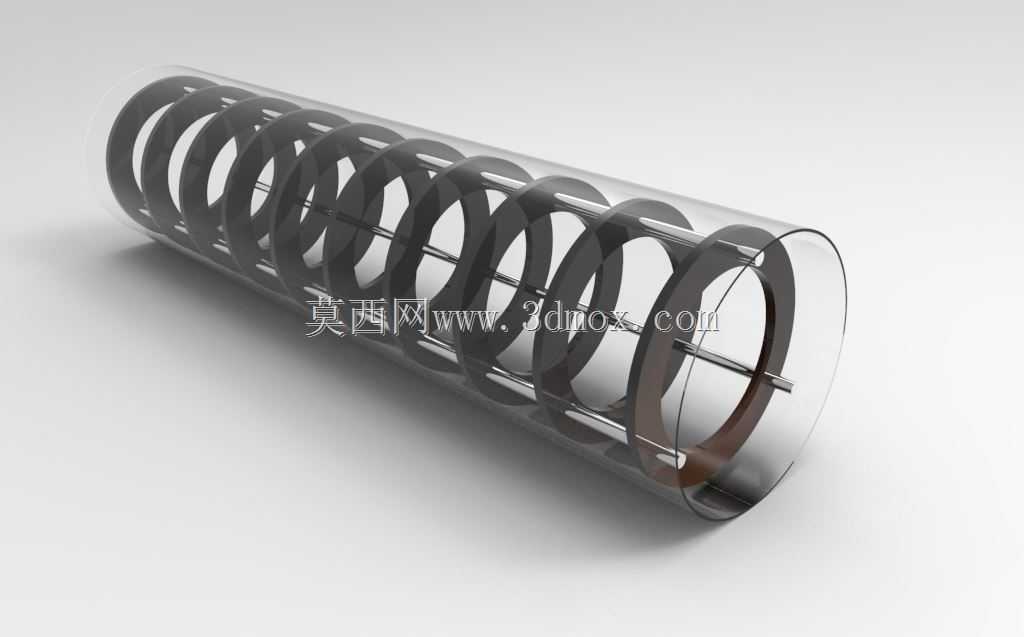

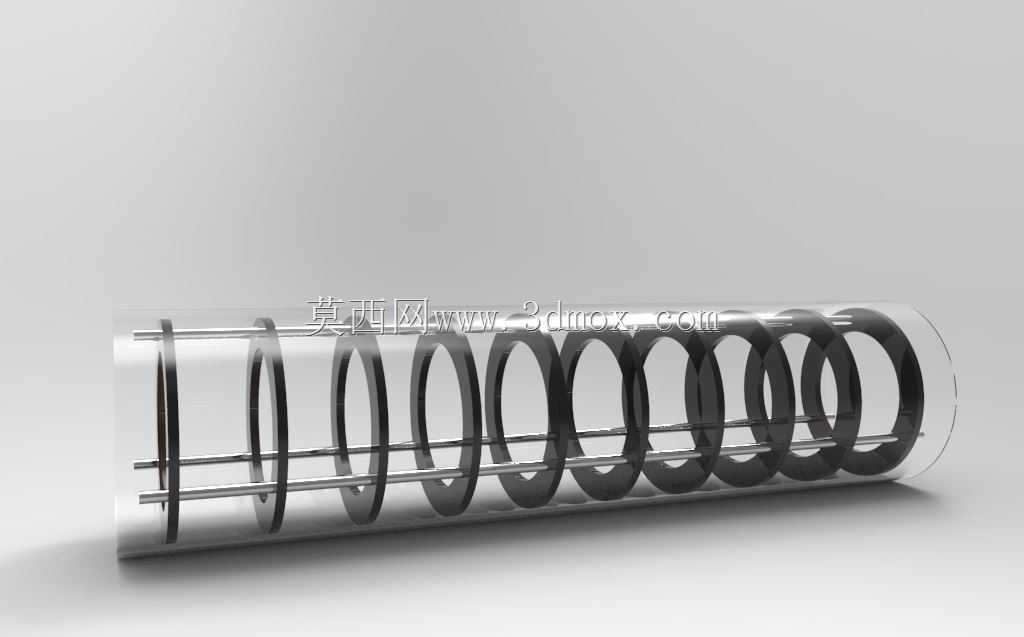

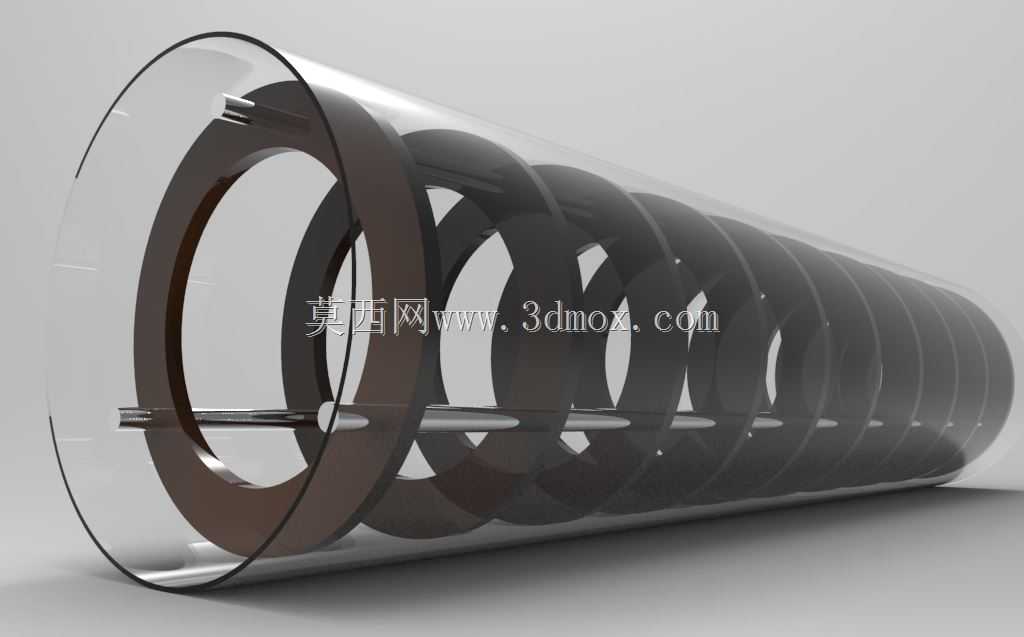

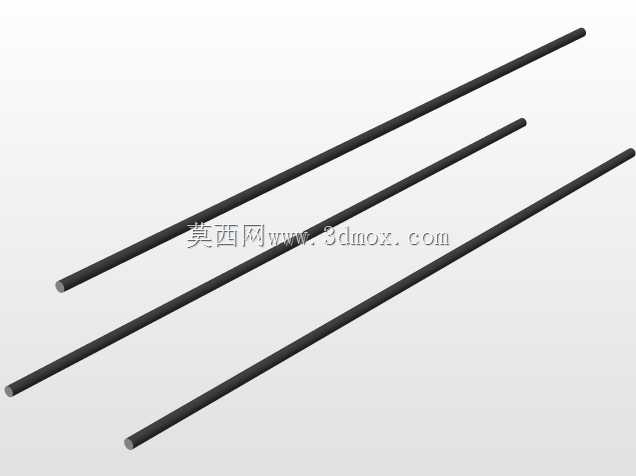

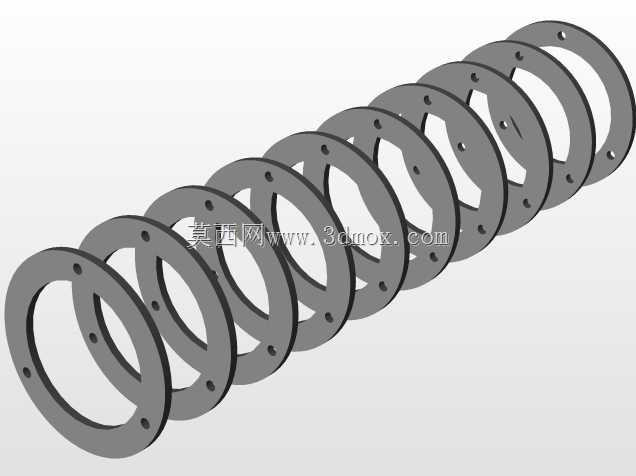

从功能特性上看，整组环形零件依靠三根平行布置的活塞杆完成串联定位，每片环形件的内孔与活塞杆配合位置做了公差适配，既保证活塞杆往复滑动时不会出现卡滞，也能避免环形件在气流冲击下出现径向窜动。环形件的外圆面与气缸内壁的配合间隙控制在极小范围，部分工况下还会在环形件的外圆槽内加装密封件，进一步提升腔室之间的密封性能，减少介质内泄带来的动力损耗。和传统单活塞结构不同，这种多环串联的分隔形式，能在不增加气缸整体外径的前提下，拓展腔室分隔数量，适配多行程、多推力档位的气缸设计需求，在一些需要多级位置定位的气动工装、长行程输送气缸里，这种结构的适配性比单活塞结构更强。

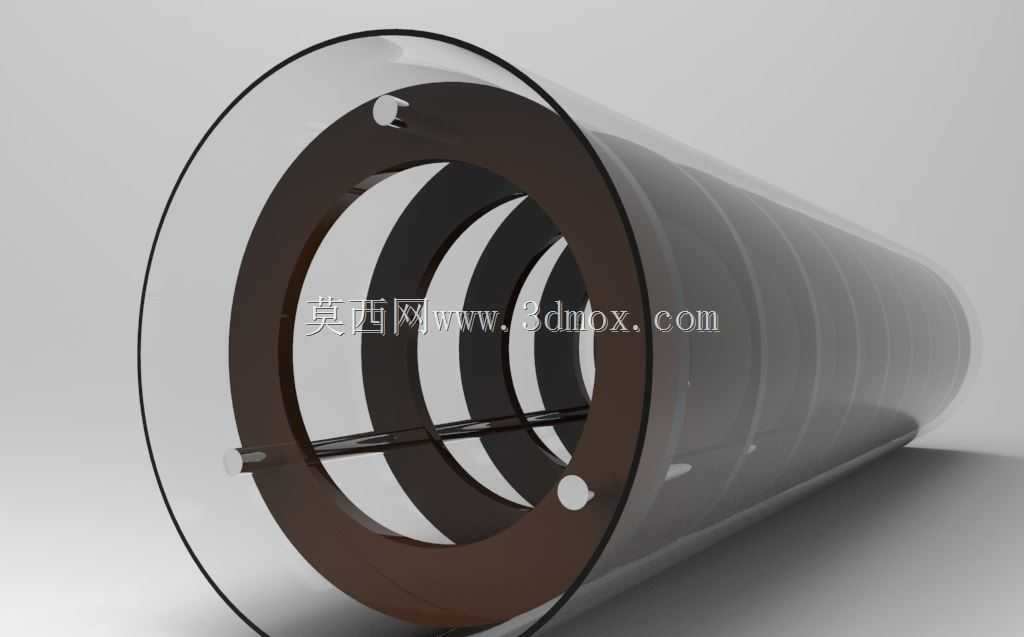

设计这套结构的时候，首先要匹配气缸的内壁公称直径，环形件的外圆尺寸要比气缸内径小0.02到0.05毫米，预留出热胀冷缩的余量，避免设备运行过程中温度升高导致环形件膨胀卡缸。三根活塞杆的安装位置是沿环形件端面圆周方向均匀分布的，相邻两个活塞杆的中心夹角为120度，这种布置方式能让每片环形件受到的活塞杆支撑力均匀分布，避免往复运动过程中环形件出现偏磨，延长整套组件的使用寿命。活塞杆与环形件的连接位置，设计了轴向定位的台阶结构，装配时不需要额外加装过多定位紧固件，就能保证每两片环形件之间的间距一致，维持各个腔室的设计容积符合参数要求。

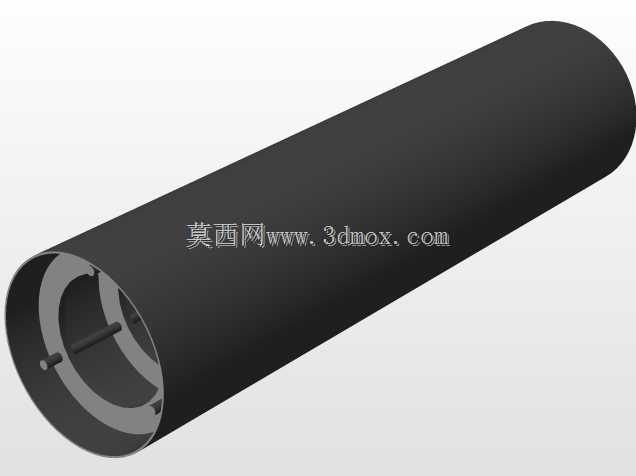

安装边界方面，整套组件完全容纳在气缸的筒状壳体内部，两端的极限位置由气缸端盖的止口限定，环形件的端面不会和气缸端盖发生硬碰撞，端盖对应位置会加装缓冲垫吸收换向时的冲击载荷。活塞杆的两端伸出气缸端盖的位置会配套导向套与密封件，保证活塞杆伸出动作的直线度，同时防止腔室内的压缩介质从杆部间隙泄漏。需要注意的是，环形件的端面平行度公差要控制在0.01毫米以内，否则多片环串联之后会出现累积误差，导致活塞杆滑动阻力增大，甚至出现整组组件卡滞无法动作的问题。在实际选型适配的时候，还要根据气缸的工作介质调整环形件的材质，压缩空气工况下可以用轻质铝合金材质降低运动件重量，提升动作响应速度；液压油或者高温燃气工况下，则要更换为合金钢或者铸铁材质，提升零件的耐磨性能与耐高温性能，保障长期运行的结构稳定性。
