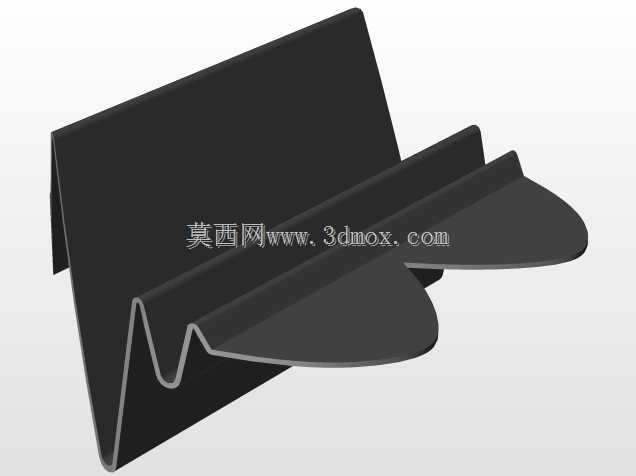

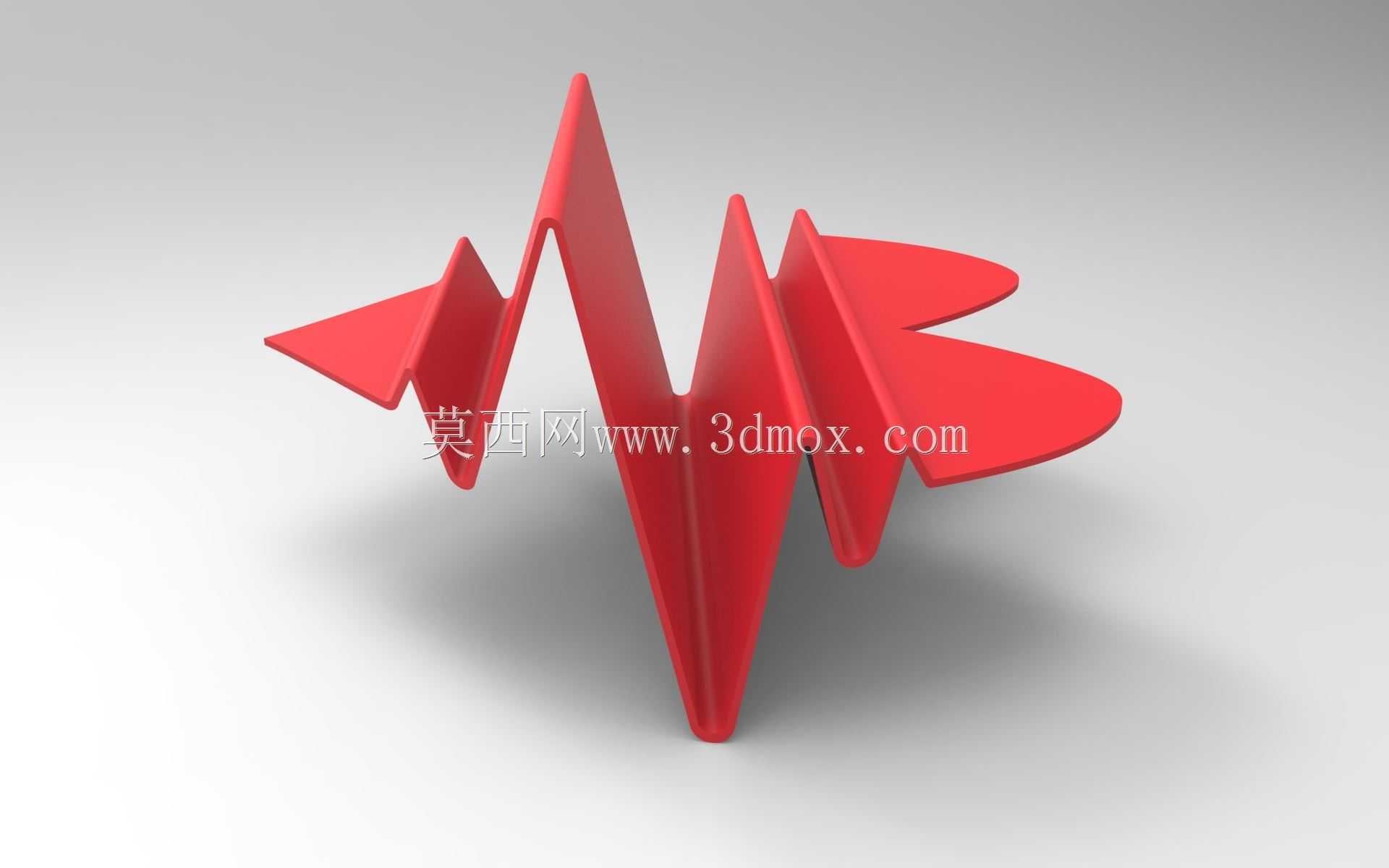

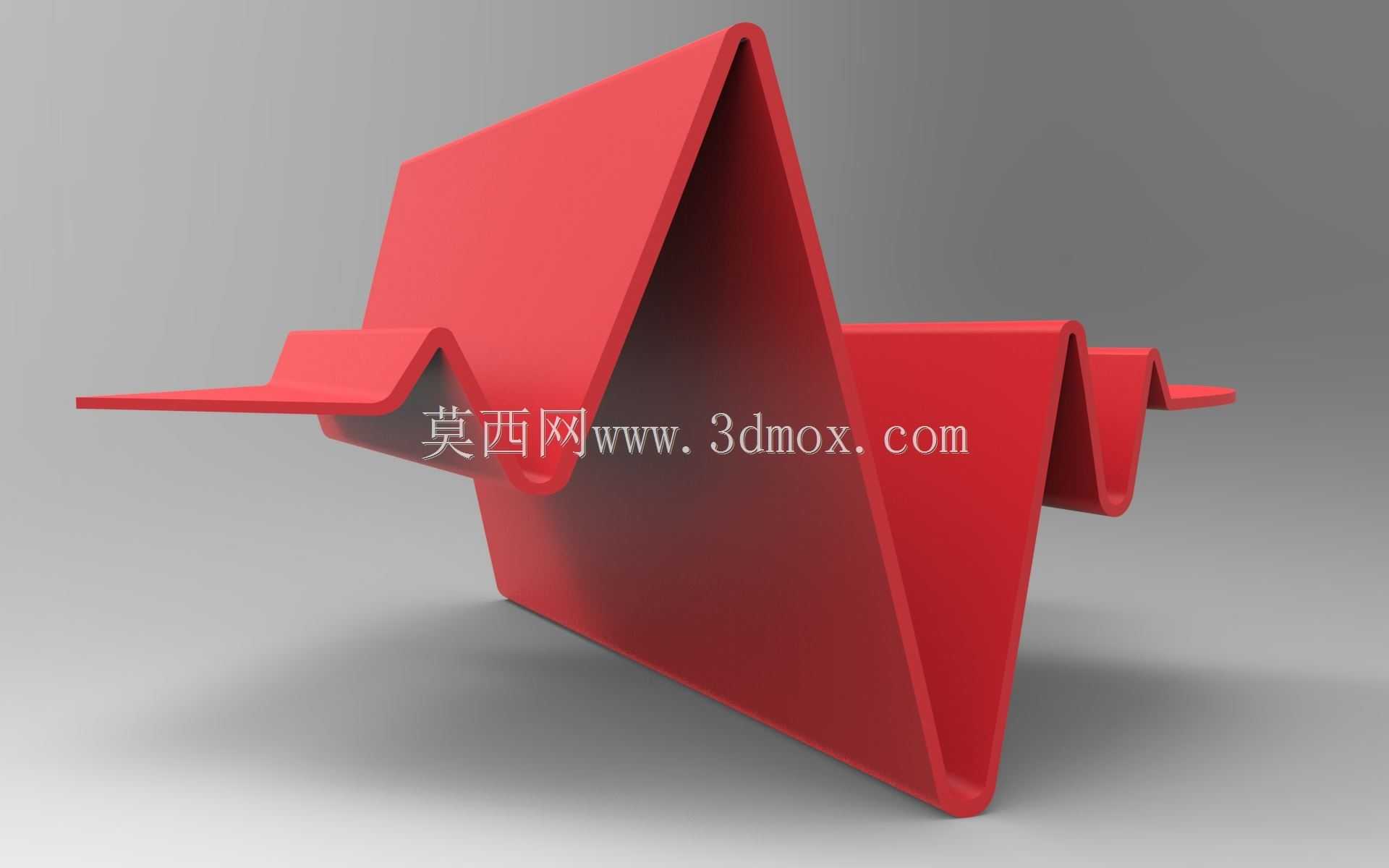

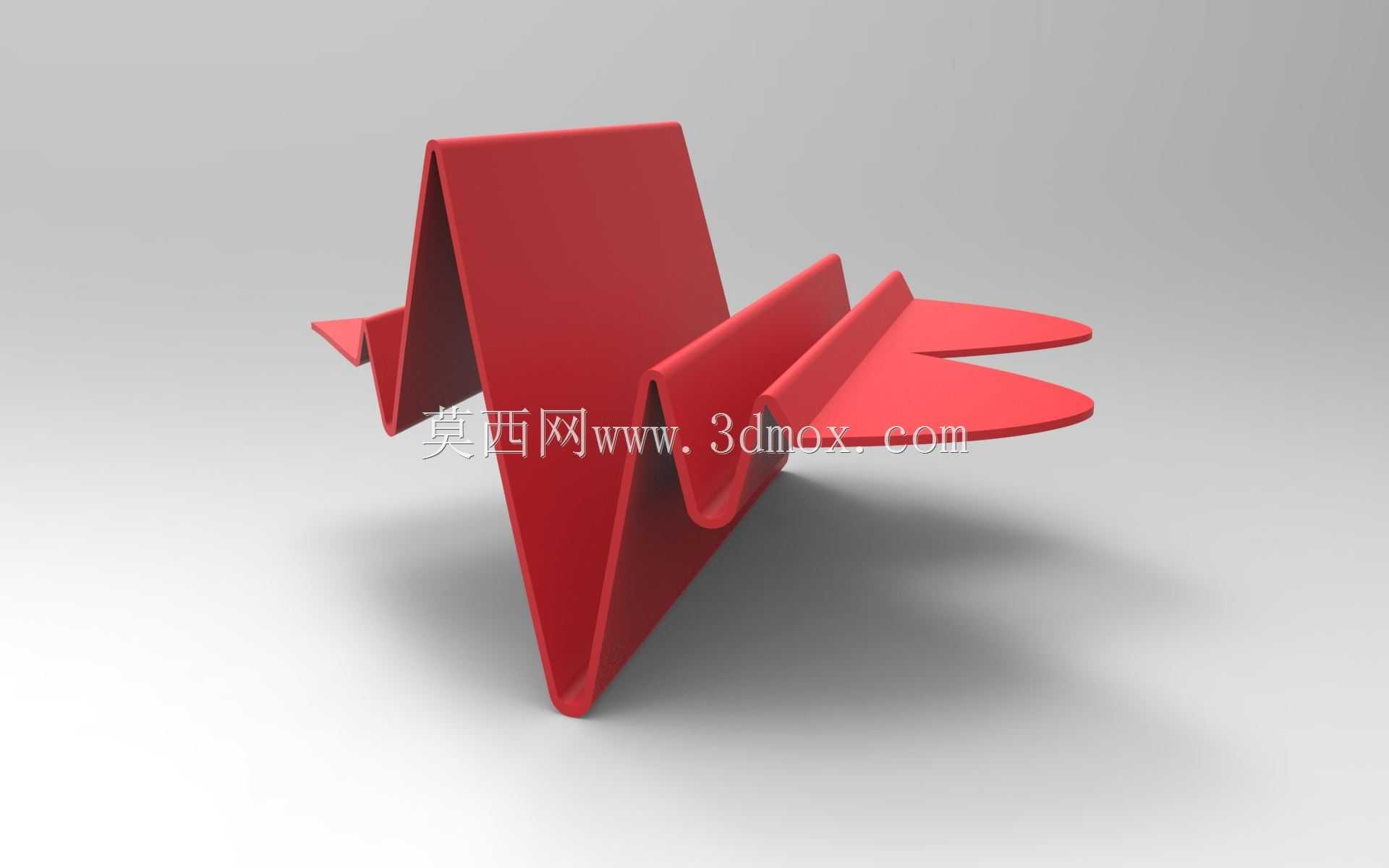

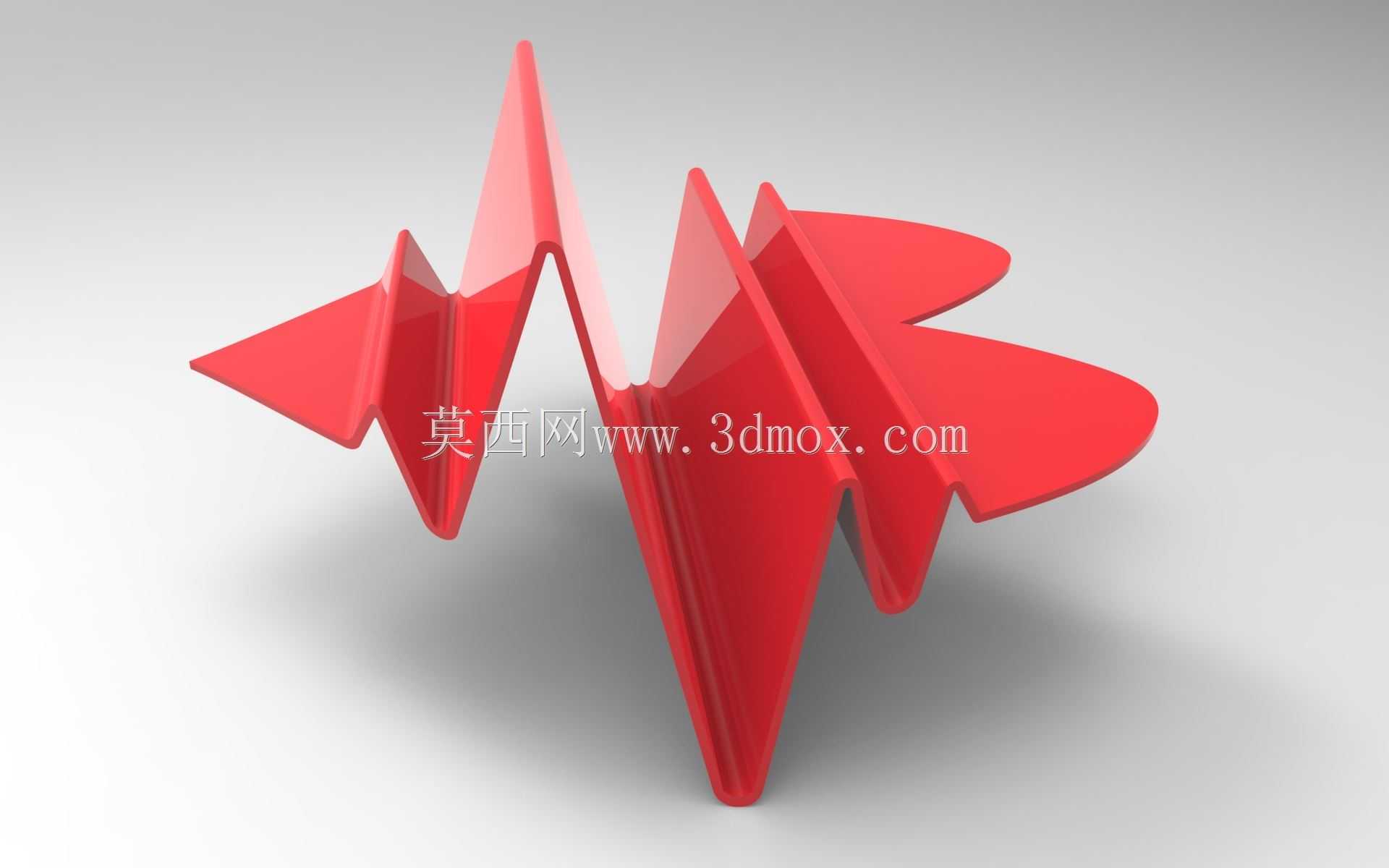

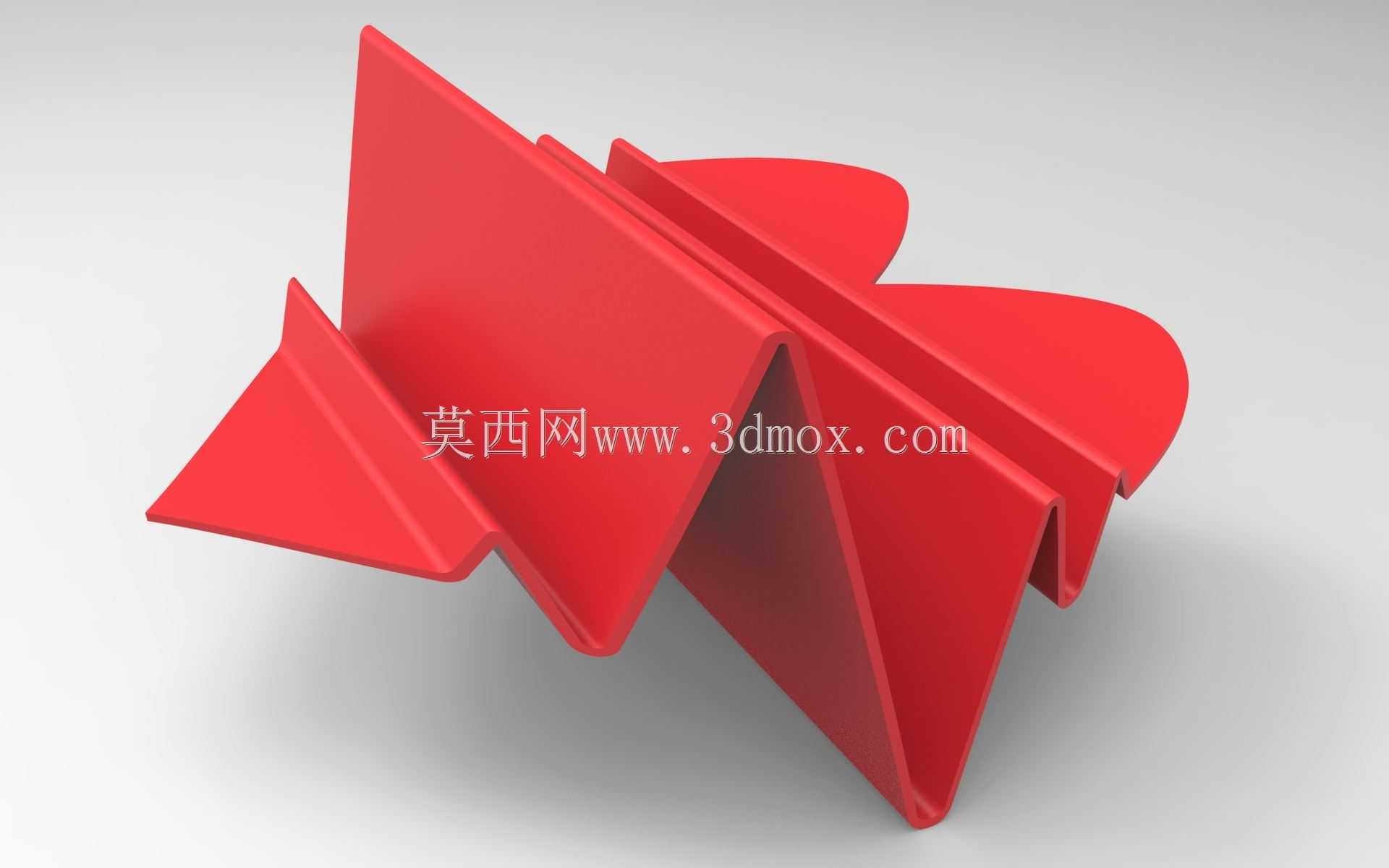

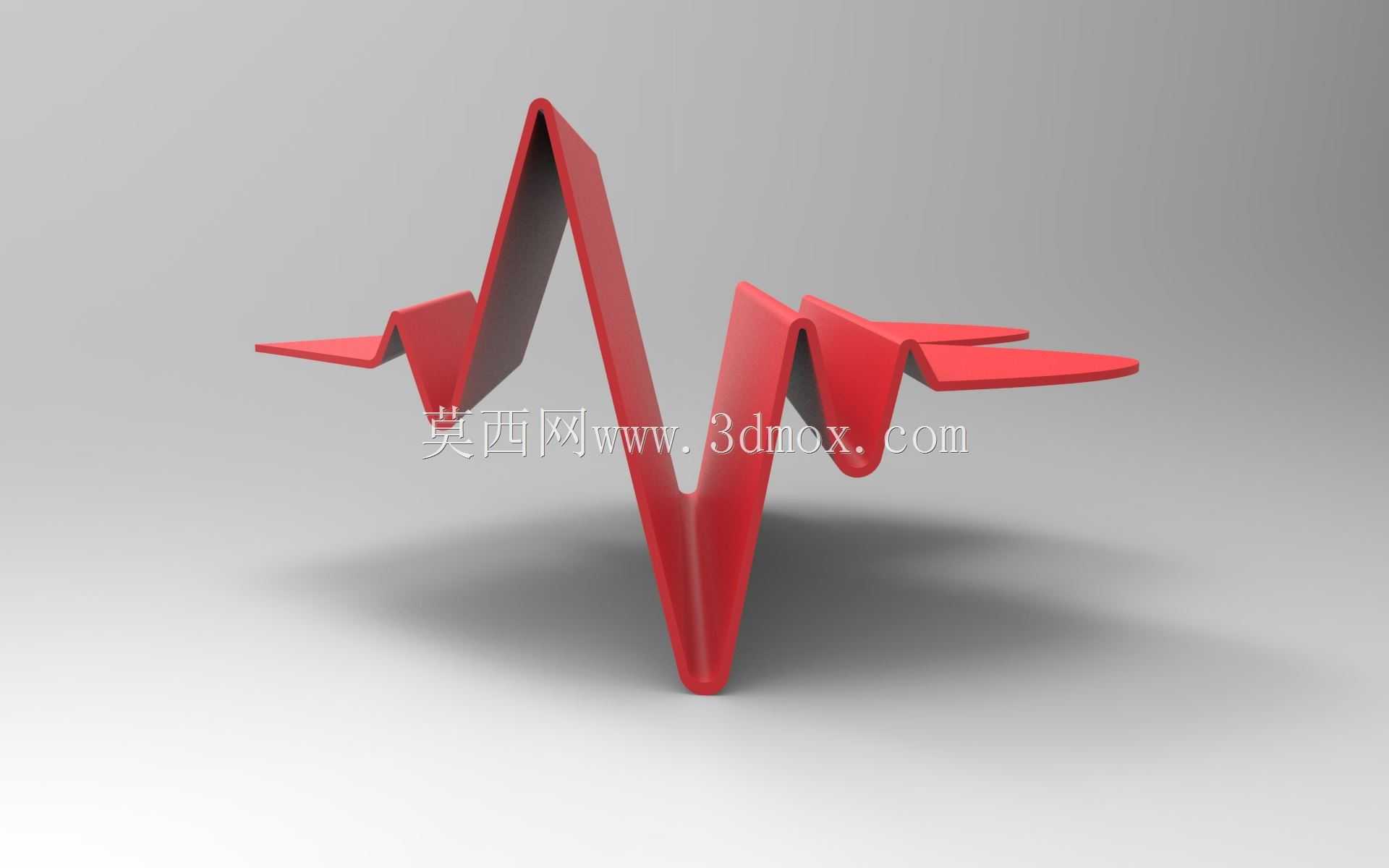

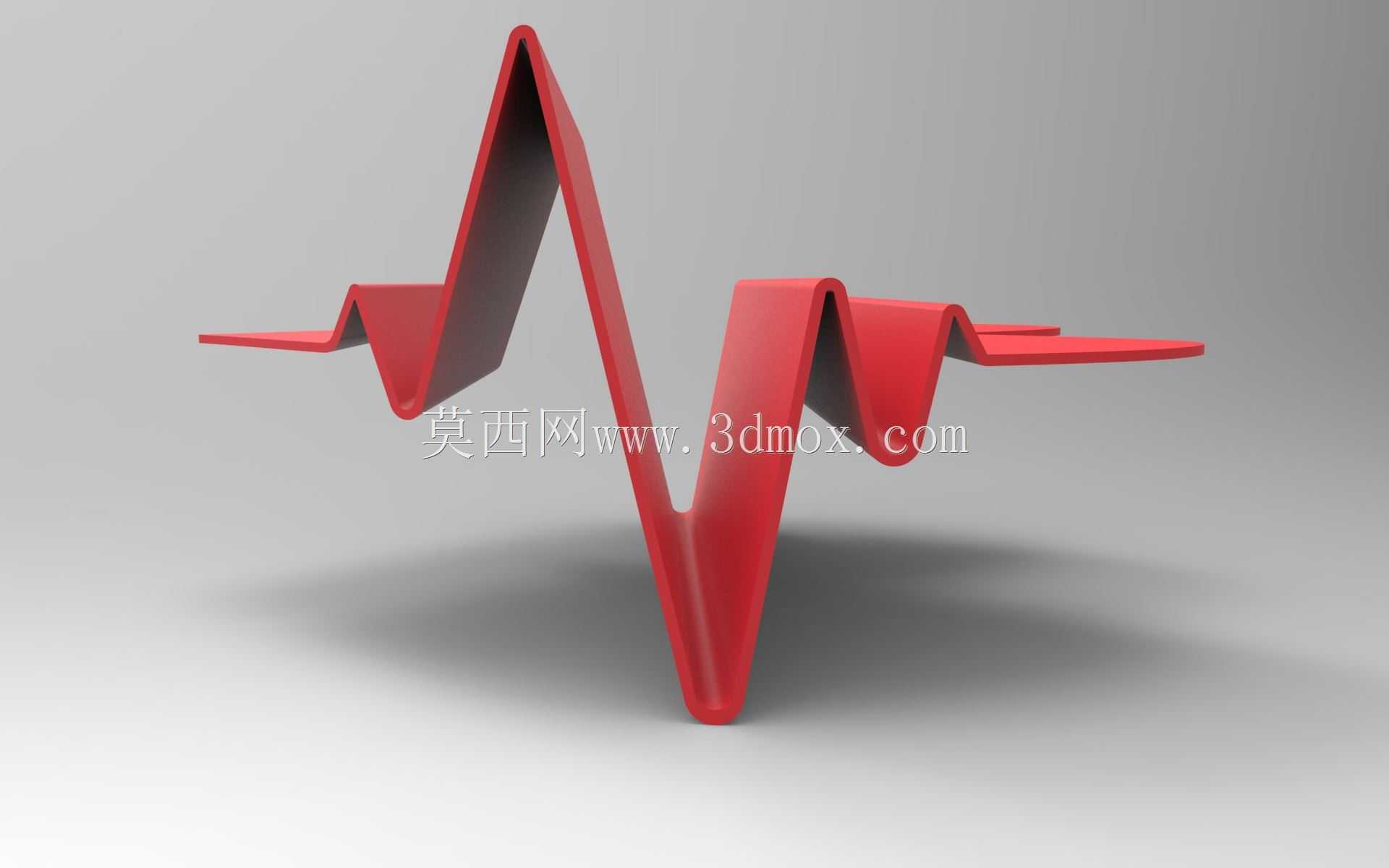

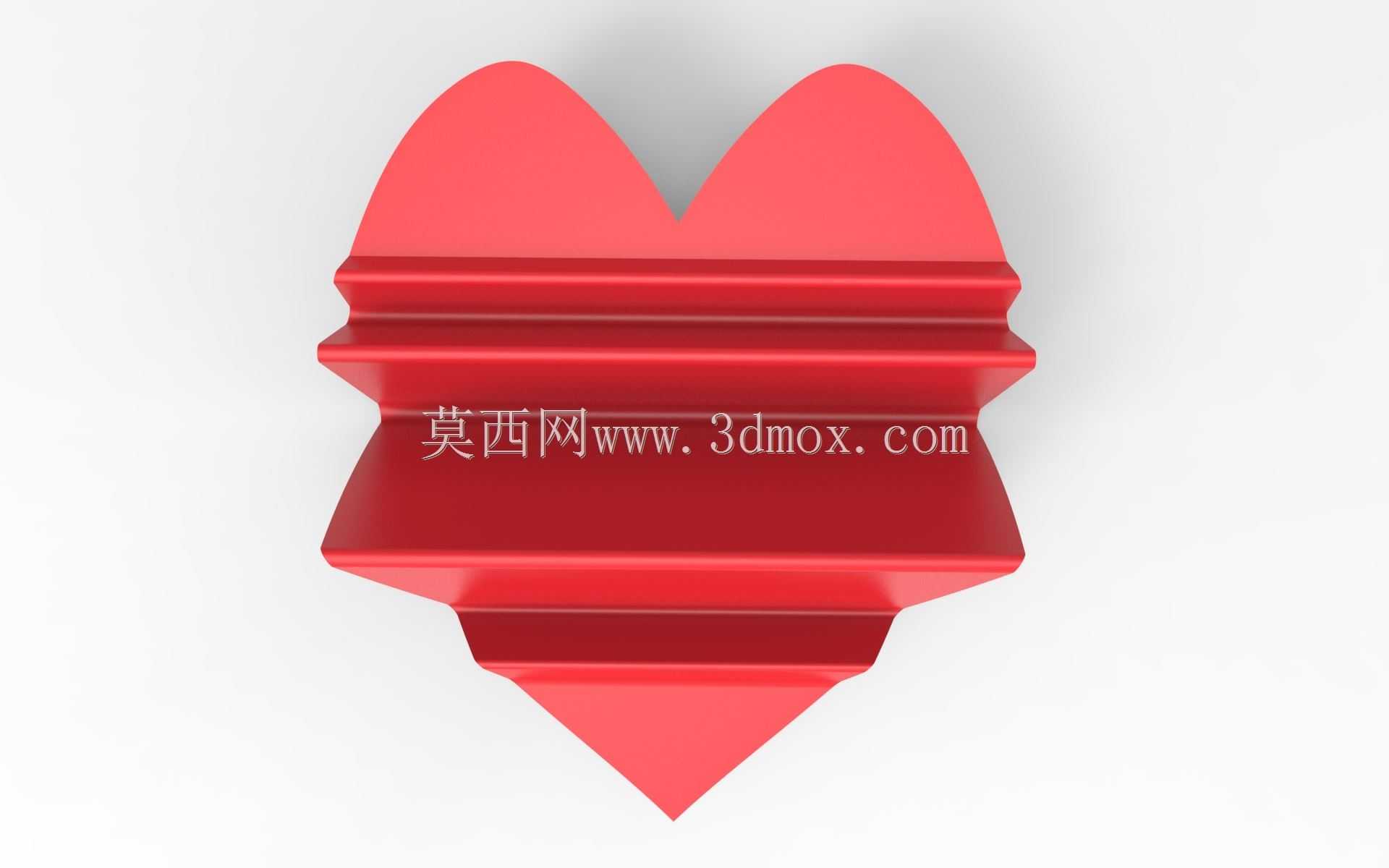

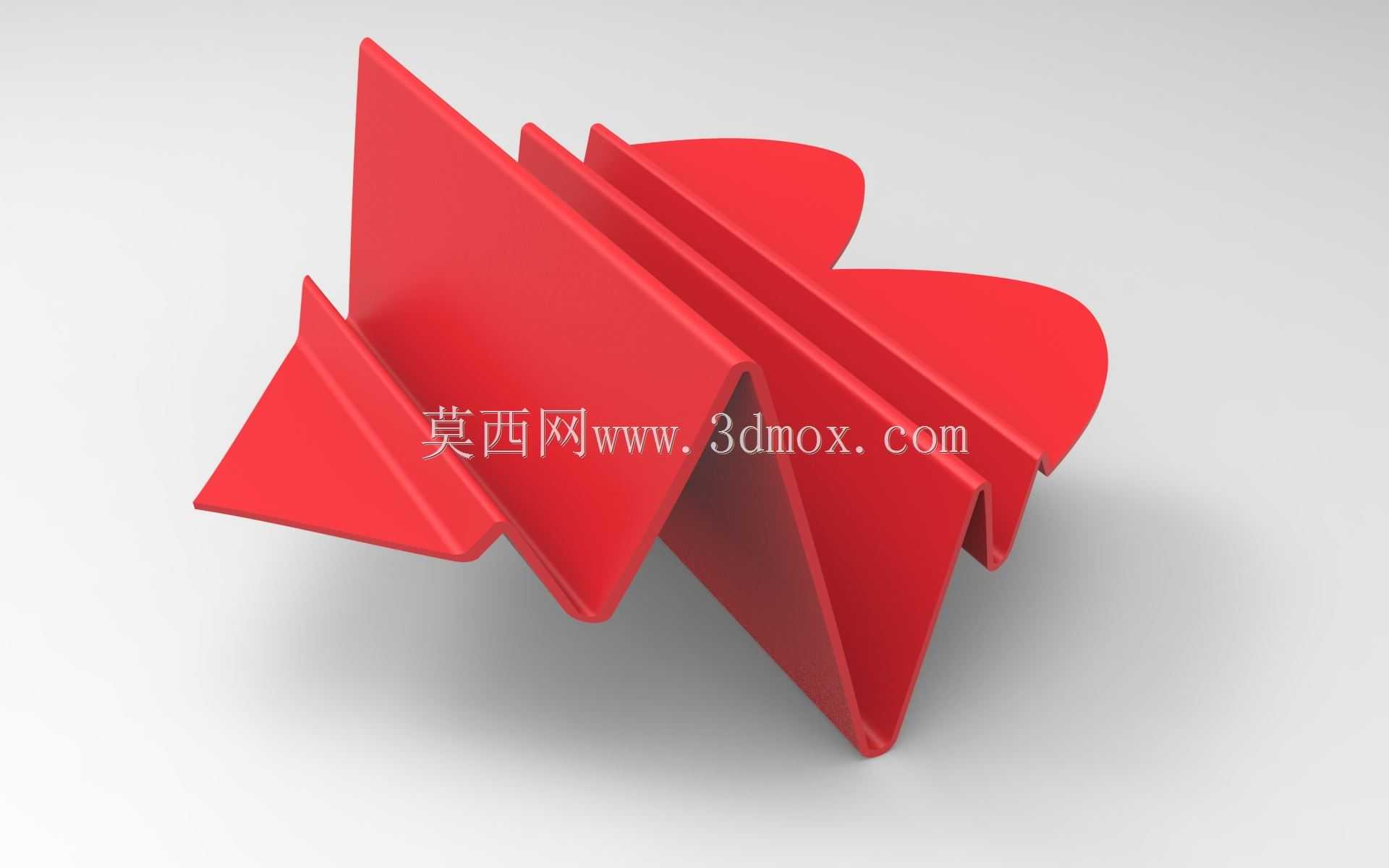

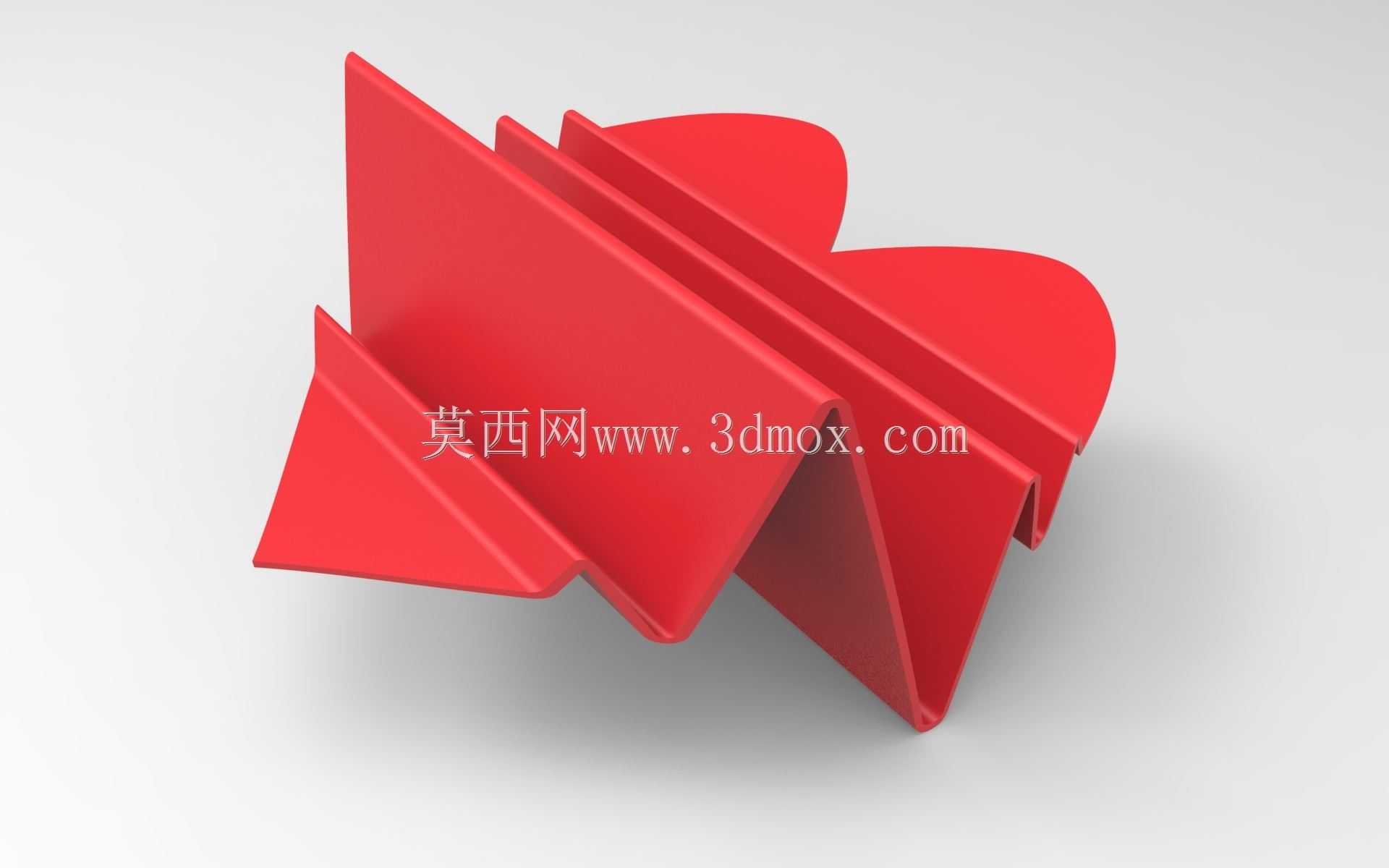

心跳波形造型创意标识摆件结构设计

这个造型的设计初衷是将心电监测场景中最具辨识度的心跳搏动波形进行实体化转译，把原本平面的、随时间动态变化的波形曲线，通过厚度拉伸、边缘导圆、曲面过渡处理转化为可落地的实体结构，整体没有多余的零散部件，属于一体化成型的造型结构。从实际应用场景来看，这类造型既可以作为心血管专科诊室、医疗科普展区的墙面装饰标识构件，也可以通过底部加装固定底座作为桌面导视摆件，放置在门诊分诊台、健康宣教区域起到视觉引导作用，相比平面印刷的标识，立体结构的视觉辨识度更高，在不同光线角度下会形成自然的明暗层次，远距离也能快速捕捉到造型传递的心跳、生命体征相关的语义。

设计过程中没有采用生硬的直角折边处理，所有波形的峰谷转折位置都做了R3-R5的圆角过渡，一方面是避免尖锐边角在公共区域使用时造成磕碰划伤，符合公共场景陈设的安全要求，另一方面圆角过渡能让曲面的光影变化更流畅，不会出现直角折边带来的生硬明暗分割，更贴合心跳波形本身的流畅动态感。整体造型的厚度控制在12mm，这个厚度尺寸既保证了结构自身的刚性，即使采用亚克力、树脂这类常规装饰材料加工，也不会出现薄件易弯折变形的问题，同时不会因为厚度过大显得笨重，作为墙面标识安装时，突出墙面的距离适中，不会过度占用通行空间。

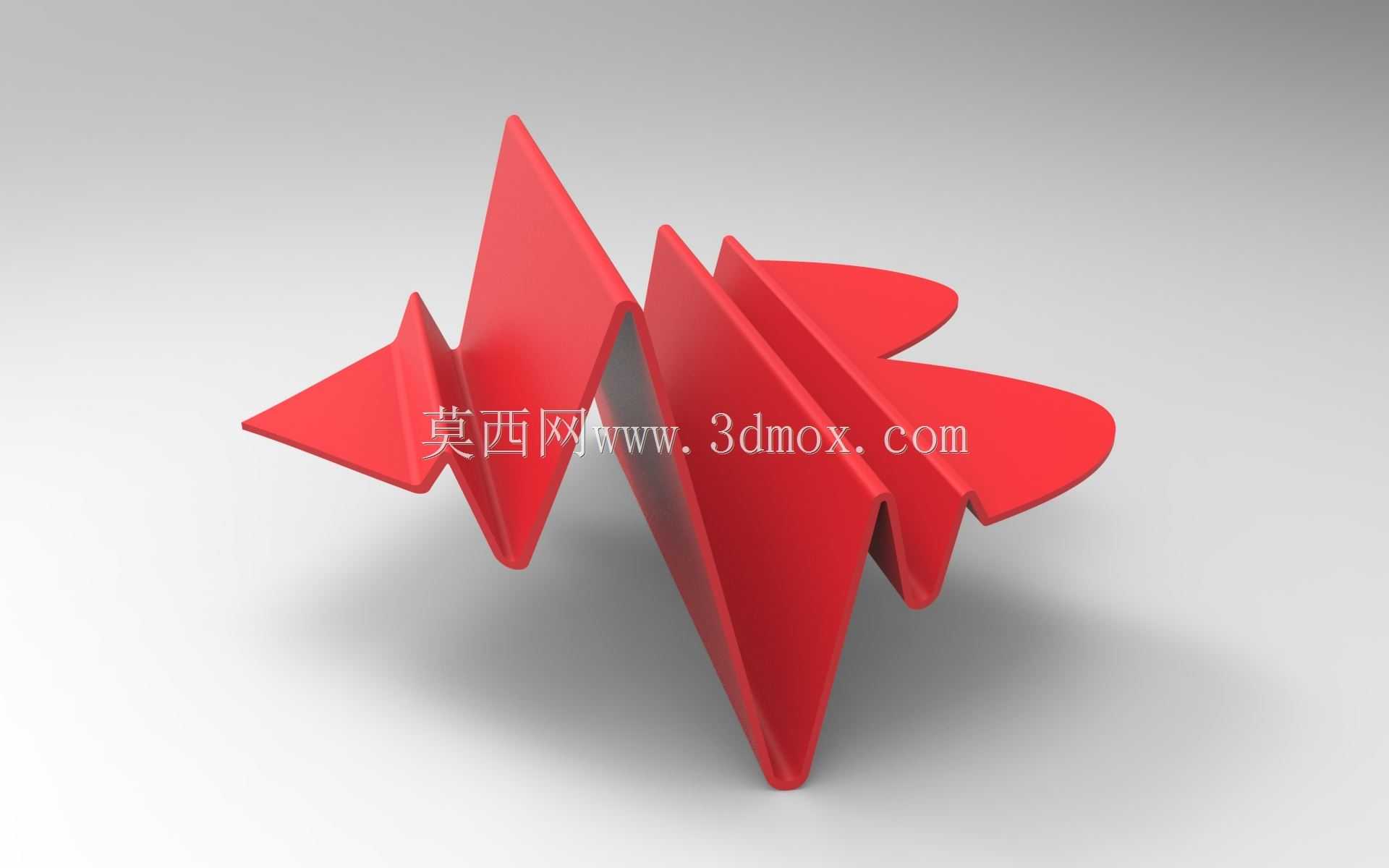

波形的轮廓提取没有完全照搬临床心电图纸上的标准QRS波群参数，而是做了视觉优化调整：将最高的主波峰高度控制在整体造型高度的60%位置，两侧的次波峰按照视觉权重做了高度递减，右侧延伸的弧形轮廓模拟心跳搏动后的波形回落趋势，让整体造型在静态下也能传递出动态的搏动韵律感。安装边界方面，作为墙面标识使用时，背部预留的平面安装区域可以直接粘贴双面胶或者打中性硅酮胶固定，不需要额外设计复杂的挂装结构，安装面的平面度公差控制在0.5mm以内，保证粘贴后不会出现局部翘边的问题；如果作为桌面摆件使用，底部的平面支撑段长度占整体长度的35%，重心落在支撑面的中心位置，即使受到轻微的桌面碰撞也不会出现倾倒，不需要额外加装配重块就能满足放置稳定性要求。

结构细节上，所有的曲面过渡都做了G1连续处理，没有曲面拼接的棱线，不管是采用3D打印快速成型，还是采用注塑、板材热弯工艺批量加工，都能保证表面的顺滑度，后期做表面喷涂处理时不会出现积漆、流挂的问题。造型的边缘没有做倒扣结构，模具设计时可以直接采用上下分模的方式，不需要额外设计抽芯结构，能有效降低批量生产的模具成本。如果采用金属板材加工，也可以直接通过激光切割出平面轮廓后，做折弯、焊接、打磨处理，加工工艺的适配性很强，不需要定制特殊的加工刀具。

从实际使用的适配性来看，这个造型的整体长宽比控制在2:1左右，不管是缩小到100mm宽度做桌面小摆件，还是放大到1000mm宽度做墙面大型标识，整体的比例都不会出现视觉失衡，波形的峰谷比例不会因为尺寸缩放产生变形，不需要针对不同尺寸做额外的轮廓调整。表面处理可以根据使用场景选择不同的工艺，医疗场景可以选择哑光红色的喷塑处理，颜色柔和不刺眼，不会和诊室的白色环境产生强烈的视觉冲突；科普展区使用可以选择高光亮面的红色烤漆，增强视觉吸引力，快速抓住参观者的注意力。
