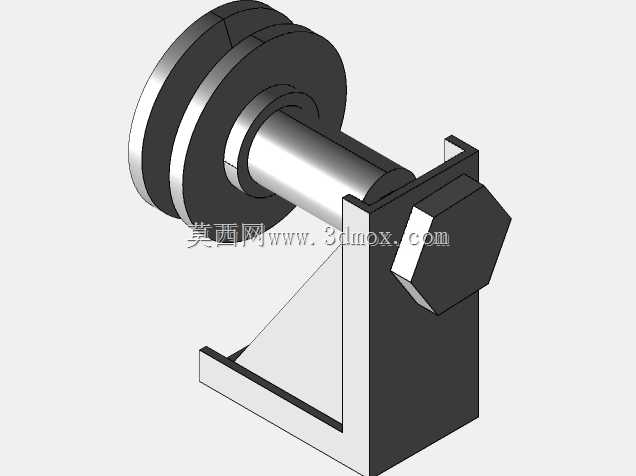

带L型安装支架的工业导向滑轮支撑结构

在各类物料输送、线缆牵引、轻载传动的工业场景里，这类带一体式安装支架的滑轮支撑结构是随处可见的基础功能部件，不管是生产车间里的皮带输送线侧边张紧结构，还是小型起重设备里的缆绳导向节点，亦或是自动化设备里的同步带换向位置，都能看到这类结构的实际应用。它的核心作用是给绕经的缆绳、皮带、绳索提供稳定的旋转支撑，约束柔性传动件的运动轨迹，避免传动件在运行过程中出现跑偏、脱槽、过度晃动的问题，同时承担传动件张紧状态下传递过来的径向载荷，把载荷平稳传递到设备的安装基座上。

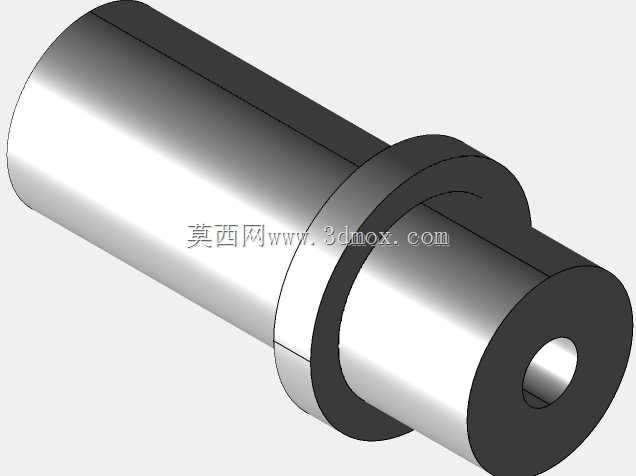

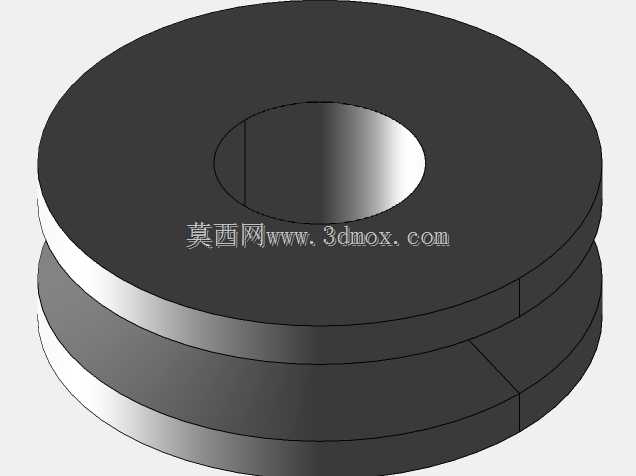

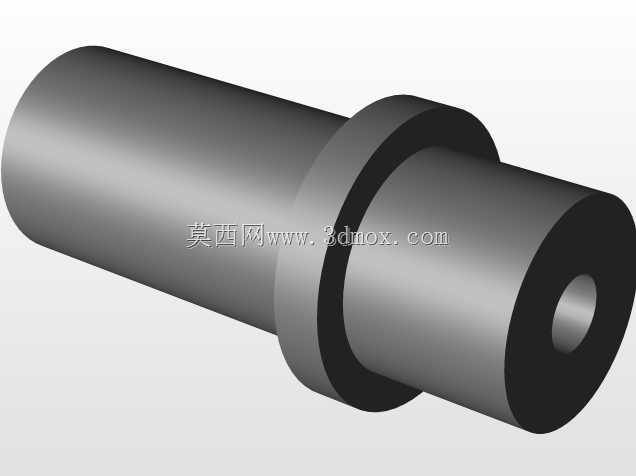

从结构设计的角度看，这套支撑组件采用了分体式装配思路，核心的滑轮轮体采用了带双挡边的槽型结构，轮槽的弧度匹配常用的圆截面缆绳、平皮带的接触轮廓，两侧的挡边高度经过核算，能够保证传动件在正常偏摆角度范围内不会从轮槽中脱出，轮体的内孔与支撑轴之间采用间隙配合，预留了润滑脂的存储空间，保证长期转动过程中不会出现卡滞、磨损过快的问题。支撑轴一端采用六角头的限位结构，装配时可以直接用普通扳手卡紧六角头完成轴的锁紧，不需要额外在轴端加工扁位或者预留扳手空间，另一侧穿过L型安装支架的立板安装孔，通过轴肩与支架立板完成轴向定位，不需要额外设计复杂的轴向锁紧结构，既减少了零件数量，也降低了后续装配和维护的难度。

配套的L型安装支架是这套组件的承载基础，立板与水平安装底板之间设置了三角形的加强筋结构，筋板的厚度与立板、底板保持一致，焊接或者一体成型后能够有效抵消滑轮受载时对立板产生的倾覆力矩，避免支架在长期受载后出现立板外倾、轴孔变形的问题。水平底板上预留了两个对称的安装通孔，孔位的间距按照常用的设备型材安装槽距设计，安装时可以直接通过螺栓把整个组件固定在设备的机架或者安装基面上，不需要额外加工转接板。安装边界上，整个组件的水平投影尺寸控制在小范围区间，竖直方向的高度不会超出常规输送线侧梁的安装空间，轮体的最外边缘与支架立板之间预留了足够的安全间隙，就算传动件在运行中出现小幅的轴向窜动，也不会和支架发生摩擦剐蹭。

实际选型使用的时候，需要注意这套支撑结构的承载能力匹配，它更适合轻载、中低速的传动场景，轮体的转动阻力很小，不会给传动系统带来额外的功率损耗。设计过程中特意简化了不必要的复杂结构，所有零件都采用常规的机械加工工艺就能完成生产，滑轮轮体可以采用铸铁或者硬质尼龙材料加工，支撑轴采用45号钢调质处理即可满足强度要求，支架采用普通Q235钢板折弯焊接就能成型，整体的制造成本很低，同时维护也十分方便，只需要定期在轴与轮体的配合位置补充润滑脂，就能保证很长的使用寿命。在安装调试的时候，需要保证支撑轴的轴线与传动件的运动方向垂直，避免轮体出现偏磨，同时要根据传动件的张紧需求调整支架的安装位置，保证传动件的张紧力处于合理区间，既不会因为过松出现打滑跳齿，也不会因为过紧导致轴承受载过大提前失效。这类结构看似简单，但是在整套传动系统里起到的作用十分关键，设计时如果忽略了支架的刚度、轮槽的匹配度、轴的定位可靠性这些细节，很容易在实际运行中出现传动件脱槽、轮体卡滞、支架变形等故障，直接影响整套设备的运行稳定性。
