紧凑型行星齿轮传动组结构设计

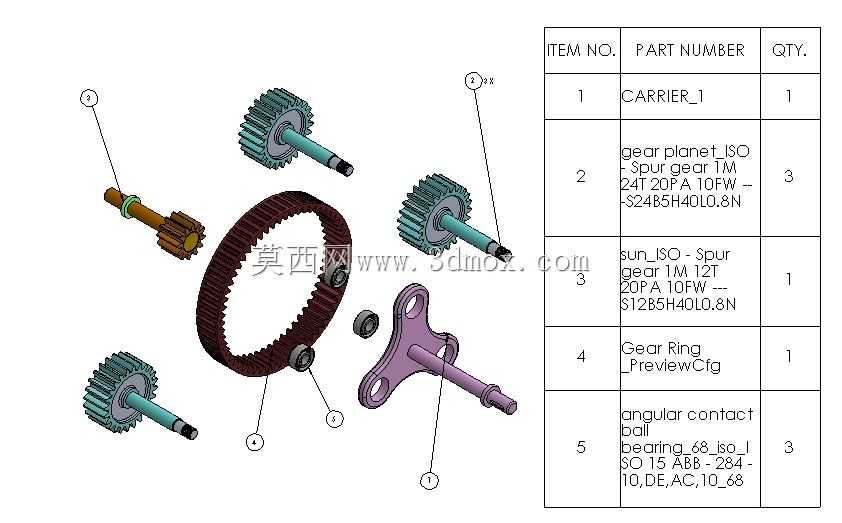

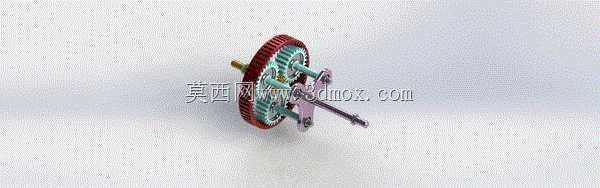

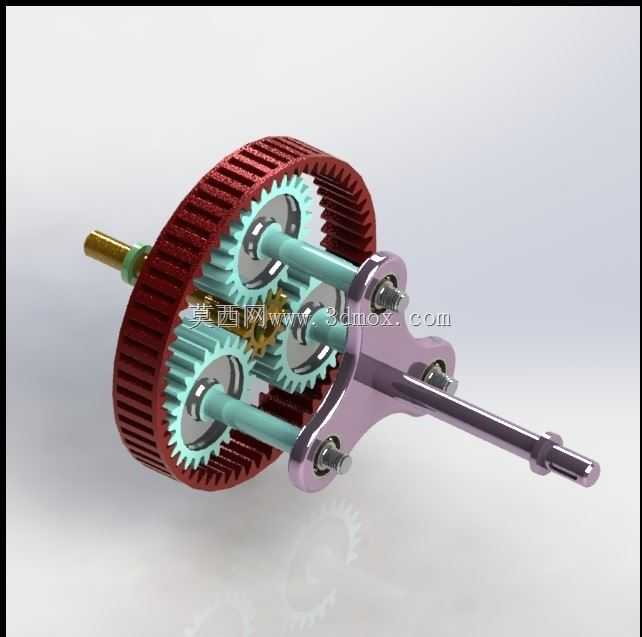

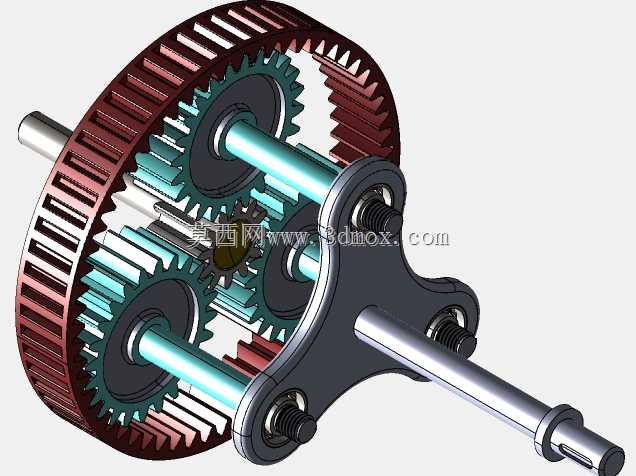

这套行星齿轮传动结构，在中小功率动力传输场景里的适配性非常广，从轻型自动化输送线的动力端减速，到小型伺服执行机构的扭矩放大，再到民用电动工具的转速匹配，都能见到同结构的实际应用。不同于定轴轮系的传动逻辑，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，能在极小的安装空间内实现大传动比的扭矩输出，同等减速比下，整体径向尺寸比平行轴圆柱齿轮组缩小近四成，轴向尺寸也能压缩三分之一左右，非常适合对安装空间有严格限制的设备布局场景。

从实际功能特性来看，这套传动组的载荷分配逻辑更合理，三个行星轮沿太阳轮周向均布，输入输出端的同轴度天然有保障，运转过程中径向载荷能通过多个啮合点均匀分摊，单齿承受的接触应力比普通定轴齿轮低30%以上，长期运转下的齿面磨损速率更慢，传动平稳性也更优，不会出现平行轴齿轮组常见的单侧径向力导致的轴承偏磨问题。设计过程中首先要确定的是模数与齿宽参数，需要匹配额定输入转速与输出扭矩的需求，齿宽过大会导致行星轮均载效果变差，齿宽过小则会在峰值载荷下出现齿面压溃风险，这套结构的齿宽取值兼顾了均载特性与承载能力，行星轮与太阳轮、内齿圈的啮合侧隙控制在合理区间，既能补偿热胀冷缩带来的尺寸形变，也能避免侧隙过大导致的正反转回程误差。

安装边界方面，这套传动组的输入轴采用光轴配合扁位的连接形式，能直接适配常规伺服电机、直流电机的输出轴，不需要额外加装联轴器，输入端的轴伸长度控制在合理范围，避免轴端悬臂过长导致的运转抖动；输出端与行星架集成的连接轴预留了安装孔位，可直接连接负载法兰或者传动轮系，整体安装基准为内齿圈的外圆柱面，装配时可以直接将内齿圈压入设备的安装基座孔内，靠端面止口定位，不需要额外设计复杂的固定支架，大幅降低了配套设备的结构设计工作量。

在实际选型适配时，需要注意这套传动组的输入转速上限，受行星轮公转与自转的复合运动影响，过高的输入转速会导致行星轮的离心力过大，加剧行星轮轴承的磨损，常规工况下适配的输入转速区间在每分钟三千转以内，能覆盖绝大多数中小型动力设备的输出转速范围。齿形设计上采用渐开线圆柱直齿，加工难度低于斜齿行星结构，普通滚齿、插齿设备就能完成全部齿轮零件的加工，制造成本更低，装配时的齿侧间隙调整也更简便，不需要像斜齿结构那样严格控制轴向垫片的厚度来匹配啮合间隙，对于小批量设备配套或者非标设备改造场景来说，装配维护的便利性更高。

日常运维层面，这套结构的润滑方式可根据实际工况选择，低速轻载场景下可以采用脂润滑，一次性加注润滑脂就能满足长期运转需求，不需要设计复杂的油路密封结构；中速重载场景下可以更换为油润滑，在内齿圈端面预留注油孔与放油孔即可，整体结构的密封点位少，输入端与输出端各设置一道接触式密封圈就能防止润滑油泄漏，同时阻挡外界粉尘杂质进入啮合腔，在多粉尘的车间环境下也能稳定运转。不同于多级平行轴减速结构需要多根传动轴配合多个支撑轴承，这套行星结构只需要输入轴、行星架两个转动支撑点，整体的零件数量更少，故障点也相应减少，长期使用的维护成本更低。在传动效率方面，单级行星传动的效率能达到97%以上，能量损耗远低于蜗轮蜗杆减速结构，对于电池供电的移动式设备来说，能有效降低动力损耗，延长设备的续航时长。
