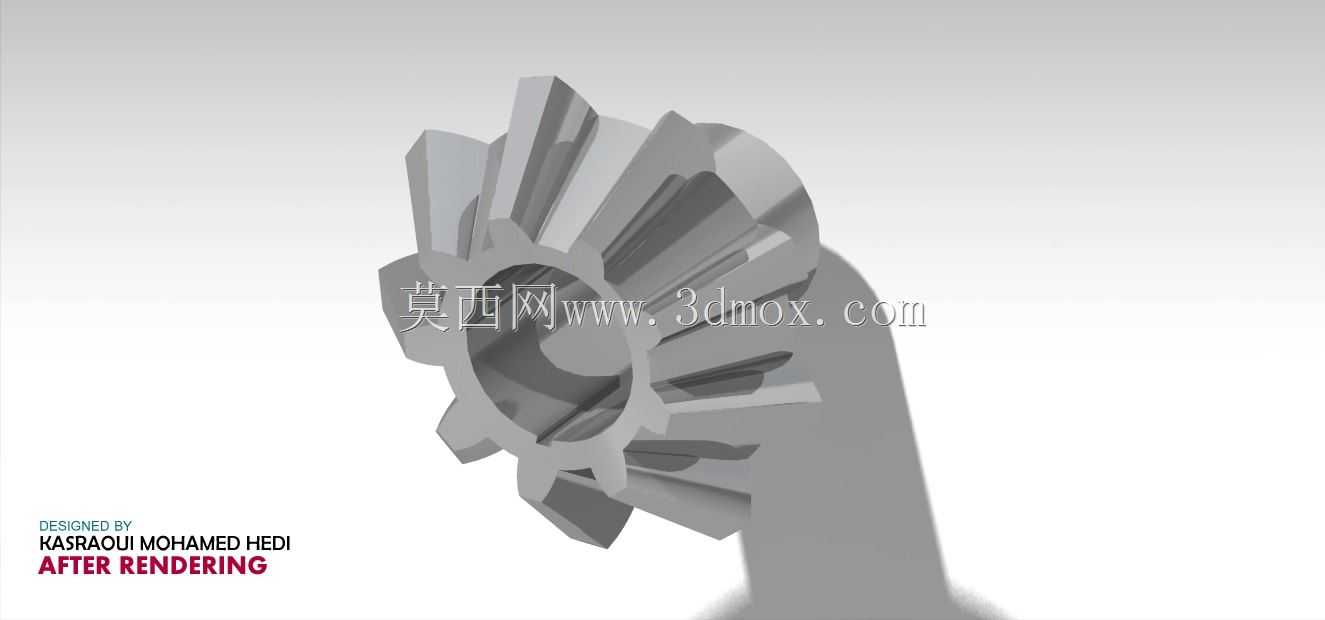

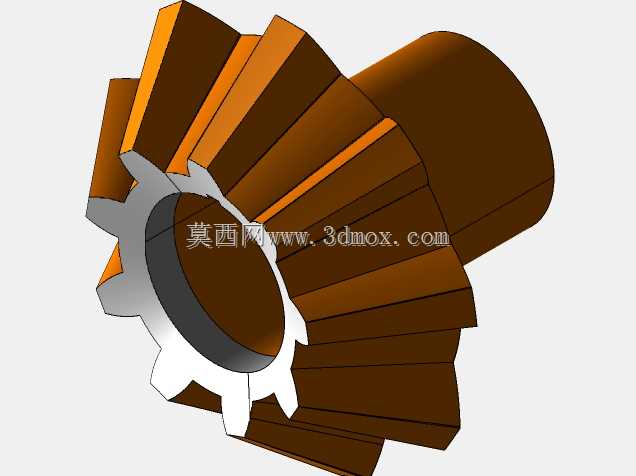

基于CATIA曲面造型的锥齿轮结构设计

在差速器传动、机床主轴分度机构、航空辅机传动单元这类需要相交轴动力传递的场景里，锥齿轮的啮合精度直接决定整套传动系统的运行平稳性与负载耐受能力，这次完成的锥齿轮结构，从一开始的参数校核阶段就跳出了传统直齿锥齿轮的展成法建模思路，没有直接调用插件生成标准化齿形，而是针对实际安装场景里的轴交角偏差、安装距公差做了齿面的修形适配。实际落地到结构设计时，首先要明确的是安装边界：这类锥齿轮的背锥面需要和配套的差速器壳/传动箱轴承座端面保留0.2-0.3mm的轴向间隙，避免热态运行时的端面摩擦，轮毂内孔的键槽位置要和齿部的受力啮合力线形成15度的夹角偏移，抵消长期重载下键槽根部的应力集中问题。齿形部分的曲面构建没有采用常规的渐开线直母线扫掠，而是沿着齿长方向做了鼓形修形，齿面中部的凸起量控制在0.015-0.02mm之间，这样即使安装时存在小角度的轴交角偏差，齿面的接触斑也能稳定落在齿高中部区域，不会出现边缘接触导致的早期点蚀失效。从功能特性来看，这款锥齿轮的齿顶高系数取0.85，顶隙系数取0.2，相比标准直齿锥齿轮的参数，降低了齿顶变尖的风险，同时在大端齿顶位置做了0.5mm的倒角过渡，避免装配过程中齿部磕碰产生的毛刺进入啮合区造成齿面划伤。轮毂部分的壁厚按照传递扭矩的1.5倍安全系数做了加厚处理，内孔两端做了1×45度的导入倒角，方便装配时的轴件导入，同时轮毂端面和齿背的过渡位置采用R3的圆角过渡，减少淬火处理时的应力开裂风险。在建模过程中，曲面构建阶段先完成了分锥角、基锥角的参数化关联，把齿面的渐开线从大端到小端做了等比例缩放后，通过多截面曲面完成齿槽的整体裁剪，之后对齿根过渡曲面做了曲率连续处理，避免齿根位置的曲率突变带来的应力集中问题。实际应用场景里，这类锥齿轮多用于转速不超过1500r/min、传递扭矩在200-500N·m的相交轴传动场合，比如小型工程机械的行走机构差速单元、轻工设备的转角传动箱、机床附件的分度传动结构，安装时需要保证两个配对齿轮的节锥顶点重合，轴向安装距的偏差控制在±0.05mm以内，才能保证齿面接触斑的位置符合设计要求。和常规直齿锥齿轮不同的是，这次的齿面修形设计允许安装时存在最大0.1mm的轴向窜动，不会出现啮合异响或者负载骤降的问题，适配了部分没有高精度轴向定位结构的简易传动箱使用场景。在外形尺寸的控制上，齿轮的大端分度圆直径根据配套传动箱的内腔尺寸做了适配，齿宽取分度圆锥距的三分之一，既保证了足够的齿面接触面积，又避免了小端齿厚过薄导致的轮齿折断风险，齿轮的总长度控制在轮毂直径的1.2倍，保证轴孔配合的长度足够，不会出现运行时的齿轮偏摆问题。建模过程中没有忽略齿部的退刀结构，在齿根靠近轮毂的位置做了宽度2mm的退刀槽，方便后续滚齿加工时的刀具退出，退刀槽的深度取1.5mm，不会影响轮齿根部的结构强度。从实际选型适配的角度，这款锥齿轮可以和同模数、同压力角、同齿数比的配对锥齿轮完成啮合，不需要额外做齿面的二次修配，降低了后续的装配调试成本，齿面的粗糙度设计要求取Ra1.6，满足中低速传动的平稳性要求，不需要做过高精度的磨齿加工就能达到使用要求，兼顾了加工经济性和传动性能。
