行星轮系传动组件结构设计

这套行星轮系传动结构，在常规同轴减速传动场景里的适配性很强，日常做设备传动方案选型时，经常会碰到输入输出端需要保持同轴线、同时要实现大传动比减速的需求，这类结构刚好能匹配这类工况，相比普通定轴轮系减速结构，它能在更小的安装空间内实现更高的传动比，同时载荷可以由多组行星轮共同分担，单齿承受的载荷更低，运行过程中的平稳性也更有优势。

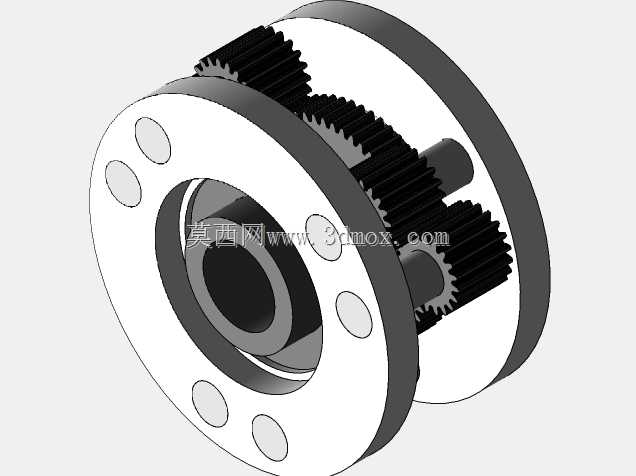

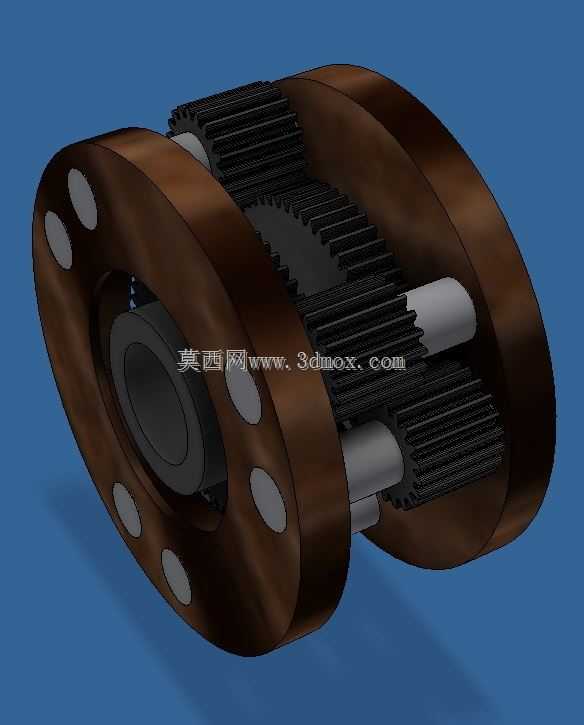

从结构组成来看，两端的法兰式端板承担了行星轮轴的定位支撑作用，端板上均匀分布的六个沉孔是安装固定位，安装时可以通过螺栓穿过这些孔位，将整个轮系组件和输入端、输出端的设备基座连接固定，端板中心的通孔是输入轴的穿装位置，输入轴和中心太阳轮通过键连接传递扭矩，太阳轮和周围均匀布置的三个行星轮形成外啮合传动，行星轮通过滚针轴承套装在行星轮轴上，行星轮轴两端分别固定在两侧的端板上，行星轮外侧和内齿圈啮合，内齿圈的外圈和输出端的连接法兰做成一体式结构，扭矩传递路径为输入轴带动太阳轮转动，太阳轮驱动三个行星轮自转，同时行星轮沿着固定的内齿圈做公转？不对，这套结构的内齿圈是输出件，两侧端板是固定的行星架？不对，仔细看结构，两侧端板通过行星轮轴连接成整体，当太阳轮输入转动时，行星轮在固定的行星轮轴上自转，同时驱动内齿圈转动输出扭矩，这样的结构传动比计算为内齿圈齿数除以太阳轮齿数加1，能在紧凑的径向尺寸下实现较大的减速比。

设计过程中首先要考虑的是安装边界的匹配，整个组件的径向最大尺寸是内齿圈的外圆直径，轴向尺寸是两侧端板外侧的间距，选型时需要确认安装腔体的径向预留空间大于内齿圈外圆直径，轴向安装深度要能覆盖整个组件的轴向长度，同时输入端的轴伸长度要能插入太阳轮的中心孔，保证键连接的有效接触长度足够传递额定扭矩，不会出现键侧压溃的问题。端板上的安装孔采用均匀分布的设计，是为了保证螺栓紧固时受力均匀，避免端板受偏载导致行星轮轴出现倾斜，一旦行星轮轴发生倾斜，行星轮和太阳轮、内齿圈的啮合接触区就会偏移，容易出现轮齿偏载磨损，运行噪音增大，严重时甚至会出现断齿故障。

行星轮的布置采用三等分均匀排布，这样三个行星轮承受的载荷理论上是均等的，设计时需要严格控制行星轮轴的位置度公差，三个轴的中心到太阳轮中心的距离偏差要控制在很小的范围内，同时三个行星轮的齿厚偏差也要保持一致，否则会出现其中一个行星轮承受载荷过大，另外两个行星轮虚接的情况，大幅降低整个轮系的承载能力。轮齿的设计采用标准渐开线圆柱直齿，加工难度低，装配时不需要考虑轴向对位的问题，相比斜齿轮传动，直齿行星轮系没有轴向力，端板上不需要额外设置承受轴向力的推力轴承，结构更简单，装配维护也更方便，适合中低速、重载的传动场景，比如输送设备的驱动端、小型工程机械的行走传动、自动化生产线的工位转台驱动等场景都能适配。

在润滑设计上，整个轮系的腔体内部可以填充润滑脂，端板和内齿圈的配合位置可以加装密封圈，避免润滑脂泄漏同时阻挡外界的粉尘杂质进入啮合区，因为行星轮系的啮合点比较多，如果有硬质杂质进入轮齿啮合面，很容易造成齿面的点蚀、磨损，缩短组件的使用寿命。端板上的行星轮轴安装孔采用过盈配合，装配时通过压装将行星轮轴固定在端板上，避免运行过程中轴出现转动或者窜动，行星轮和轴之间的滚针轴承要保证足够的润滑，滚针的直径偏差要分组选配，保证行星轮转动时没有卡滞，径向间隙控制在合理范围内，间隙过大会导致传动回差过大，影响传动精度，间隙过小则会导致运行时发热严重，轴承容易过早失效。

实际应用中，这类行星传动组件经常用在对安装空间有严格限制，同时需要较大减速比的场合，比如小型伺服电机的后端减速，伺服电机本身转速高、输出扭矩小，通过这套行星轮系减速之后，可以在不增加过多径向尺寸的前提下，大幅提升输出扭矩，同时保持输入输出轴同轴线，方便和后续的传动机构连接。另外在一些手动调节的机构里，比如工装夹具的旋转调节位，用这套结构可以实现手动输入小扭矩，输出大扭矩的夹紧动作，同时因为轮系的反向自锁？不对，直齿行星轮系没有反向自锁特性，不过如果传动比设计得足够大，反向驱动需要的扭矩会很大，也能起到一定的锁止作用，避免夹紧后工件松动。

设计建模的时候，要特别注意各零件之间的干涉检查，尤其是行星轮转动到不同角度位置时，行星轮的齿顶和太阳轮的齿根、内齿圈的齿根之间要保留合理的齿顶间隙，同时行星轮的端面和两侧端板之间要保留微小的轴向间隙，避免运行时端面摩擦发热。内齿圈的外圆和安装基座的内孔之间可以采用间隙配合，方便装配时的对位，同时如果输出端需要连接其他零件，可以在内齿圈的端面加工螺纹孔，通过螺栓连接输出法兰或者传动轮。整个组件的所有回转零件都要做静平衡处理，尤其是内齿圈和行星轮组件，因为转速虽然不高，但如果平衡量过大，运行时会产生振动，影响整套设备的运行稳定性。
