2.0排量水平对置四缸动力装置结构

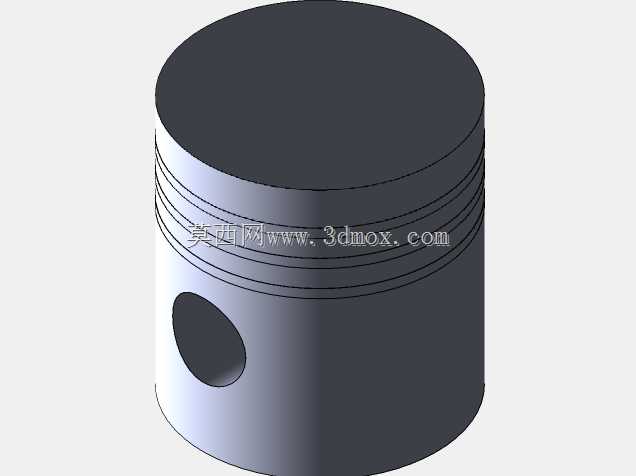

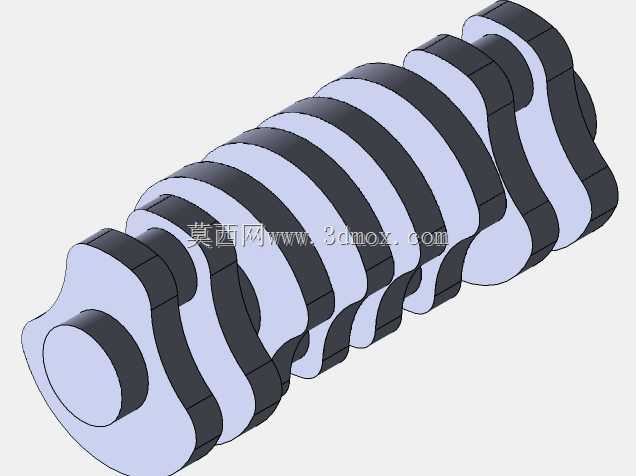

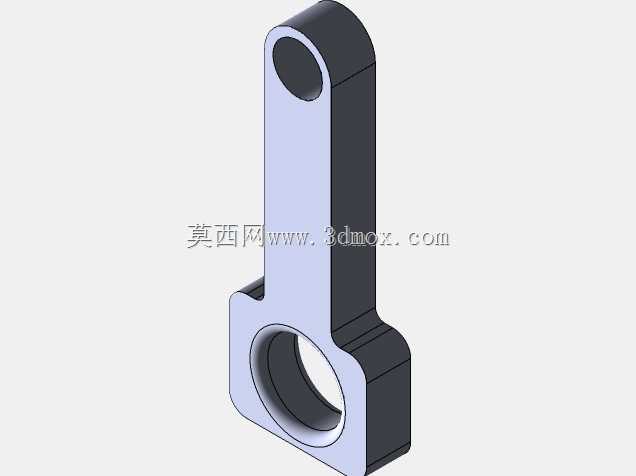

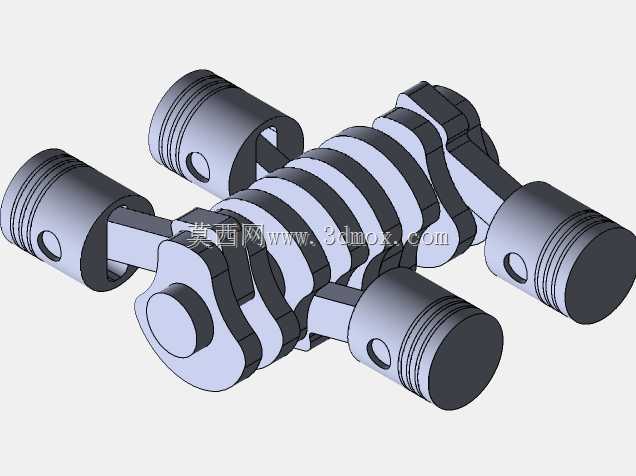

水平对置四缸动力装置常被应用在乘用车辆、轻型通航动力、小型特种作业装备的动力输出场景中，这类动力结构的核心优势在于整机重心更低，活塞做水平对向运动时能抵消大部分一阶、二阶往复惯性力，运转平顺性远优于同排量直列四缸结构，同时整机高度方向的尺寸更小，能给整车布局留出更多的乘员舱或者储物空间，在对重心控制要求极高的性能车型、小型运动类载具上应用十分广泛。这套结构的核心功能是通过燃油在燃烧室内的爆燃推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为曲轴的旋转运动，向外输出扭矩与功率，为配套设备提供持续的动力来源。从结构设计逻辑来看，这套动力装置采用经典的水平对置布局，左右两侧各布置两个气缸，曲轴居中放置，四个活塞分别通过连杆连接到曲轴的对应曲柄销上，活塞运动方向与水平面平行，两侧活塞的运动方向始终相反，能在结构层面抵消大部分往复运动产生的振动，不需要额外加装体积较大的平衡轴结构就能实现优异的运转平顺性，同时能有效降低整机的整体高度，压缩动力舱的垂直占用空间。设计过程中首先确定了核心的性能参数边界，缸径设定为89.1毫米，行程设定为80毫米，这个参数搭配下的单缸排量约为0.5升，四缸总排量恰好为2.0升，属于黄金排量区间，兼顾了动力输出储备与燃油经济性表现。在结构细节处理上，活塞采用轻量化的铝合金材质设计，裙部做了耐磨涂层处理，活塞环采用三道环设计，分别为两道气环与一道油环，保证燃烧室的密封性能同时实现缸壁的润滑油刮除与均匀布油，避免出现烧机油或者缸压不足的问题。连杆采用锻钢材质制造，大小端分别做了衬套与轴瓦的安装位设计，小端通过活塞销与活塞连接，大端采用剖分式结构通过连杆螺栓固定在曲轴的曲柄销上，能承受高转速下的交变载荷冲击。曲轴采用整体式锻造结构，四个曲柄销按照180度的相位角布置，匹配水平对置结构的点火顺序，曲轴的主轴颈设置在各缸曲柄之间，两端分别布置前端轮系安装位与后端动力输出法兰，能直接对接离合器或者变速箱输入轴，实现动力的向外传递。从安装边界来看，这套动力装置的左右宽度尺寸相比同排量直列四缸结构更大，但垂直高度与纵向长度尺寸更小，安装时需要预留左右两侧的进排气歧管、散热系统管路的布置空间，整机的安装支点设置在曲轴箱的下部两侧，采用三点或者四点悬置安装的方式，能有效过滤运转过程中产生的微小振动，避免振动传递到配套设备的机架上。在实际应用场景中，这类水平对置四缸结构除了应用在民用乘用车辆上，还常被改装应用在小型自制赛车、轻型实验类飞行器、小型农用作业机械的动力改装场景中，其优异的平顺性与低重心特性能大幅提升配套设备的运行稳定性，尤其是在高速运转工况下，振动小的特性能降低配套设备的结构疲劳损耗，延长整体使用寿命。建模过程中对曲柄连杆机构的运动间隙做了精准的还原，活塞与缸壁之间预留了合理的配合间隙，连杆大端与曲柄销之间、曲轴主轴颈与曲轴箱轴承座之间都预留了标准的轴瓦安装间隙，能直接用于运动仿真分析，验证不同转速下的活塞运动轨迹、连杆受力情况、曲轴动平衡表现，也能作为结构教学的演示模型，帮助学习者直观理解水平对置发动机的工作原理与结构组成。在进排气布局的设计预留上，两侧气缸的缸盖位置分别预留了进气道与排气道的安装接口，能适配自然吸气或者涡轮增压的进气方案，排气侧可以直接对接三元催化器与排气消音系统，满足不同场景下的动力改装需求。润滑系统采用经典的压力润滑与飞溅润滑结合的方式，曲轴箱下部预留了油底壳的安装位置，机油泵能将油底壳内的润滑油加压输送到各个摩擦副表面，带走摩擦产生的热量与金属磨屑，保证各运动部件的长期稳定运行。冷却系统采用水冷结构，缸体与缸盖内部预留了连通的冷却水套，冷却液能在水套内部循环带走燃烧产生的多余热量，通过前端的散热器将热量散发到空气中，保证整机始终在合理的工作温度区间内运行，避免出现过热拉缸或者部件热变形失效的问题。
