单缸垂直活塞动力装置结构设计

在小型动力演示、教学实训以及微型动力设备研发场景中，这类单垂直活塞结构的动力装置常被用作原理验证载体，区别于多缸内燃机的复杂布局，单垂直活塞结构将气缸轴线垂直于安装基座平面布置，能最大程度压缩横向安装空间，适配桌面级试验台、小型科普展示装置的安装需求。从实际用途来看，该结构可直观演示活塞往复运动到曲柄旋转运动的转换全过程，帮助从业者理解内燃机核心工作逻辑，也可经过参数调整后作为小型压缩设备、低压流体输送装置的动力核心，适配小功率工况下的动力输出需求。

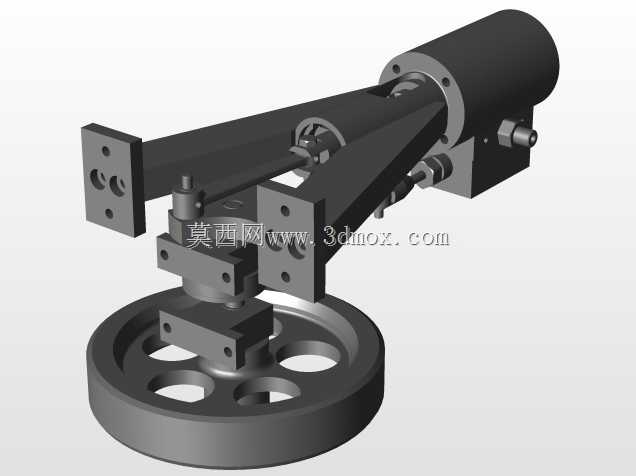

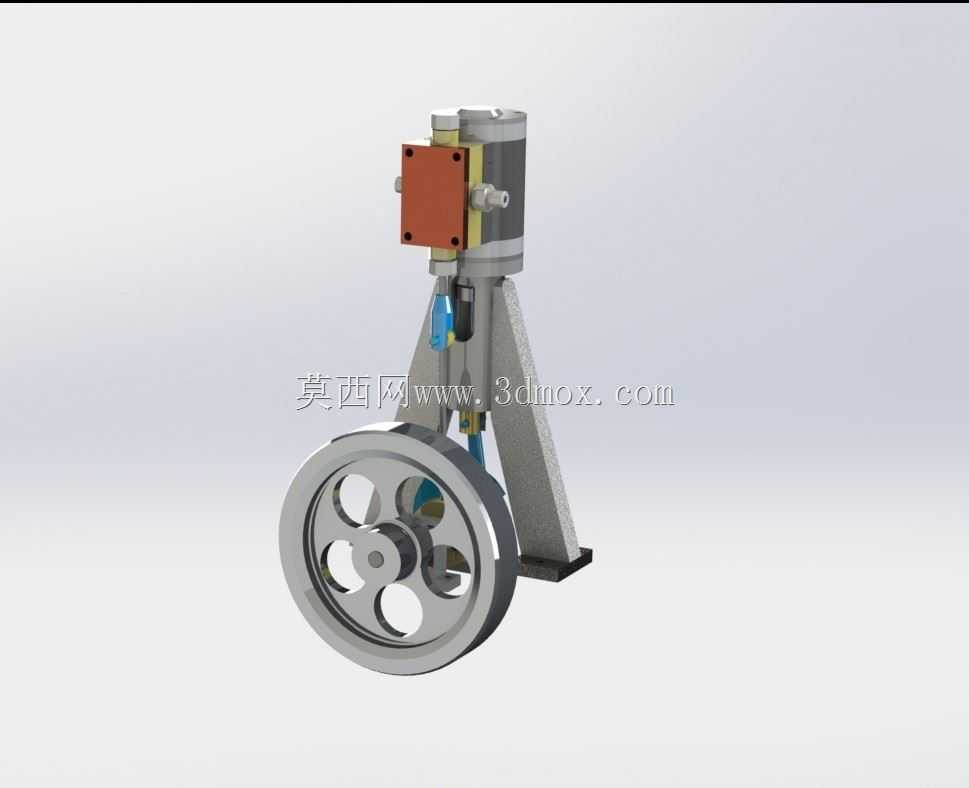

功能特性层面，这套结构将气缸组件通过支架刚性固定在安装底板上，活塞连杆直接与下方曲柄飞轮组件连接，飞轮采用辐条式镂空结构，既保留足够转动惯量来平稳活塞往复运动带来的转速波动，又尽可能降低整体自重，减少启动阶段的阻力矩。气缸侧部设置的接口可用于进排气通路或者压力检测元件的安装，支架采用三角支撑结构，两个斜向支撑臂从气缸安装座延伸到底板两侧，配合底板上的安装孔位，可承受活塞往复运动产生的交变侧向力，避免运行过程中出现结构共振或者连接松动。

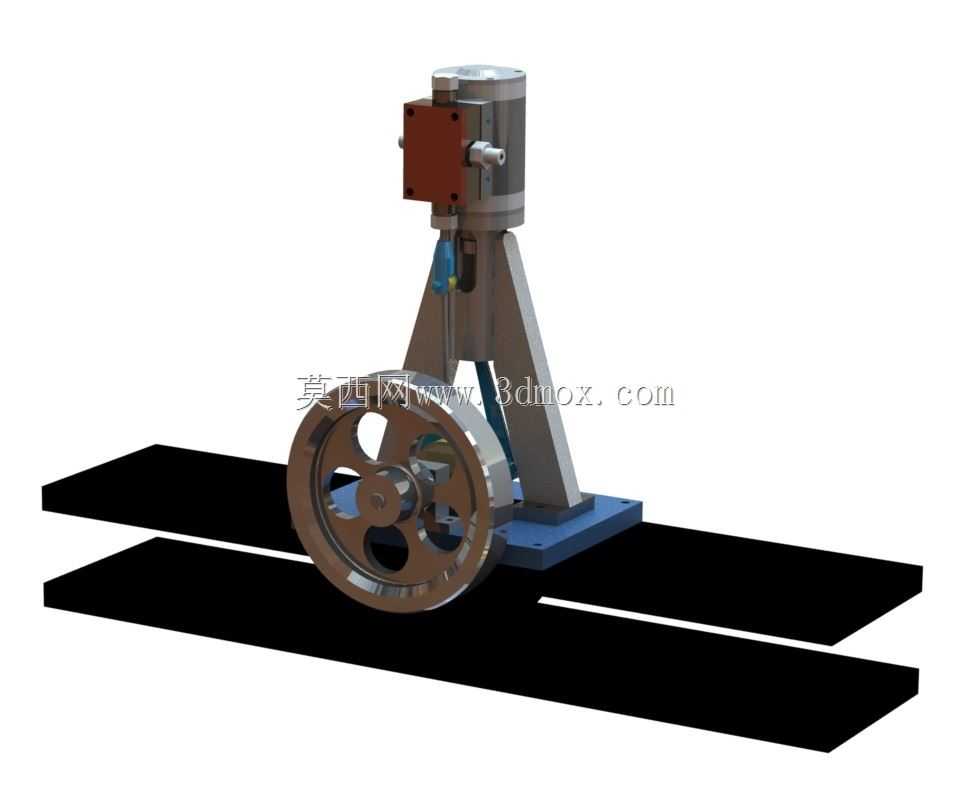

设计思路上，这套结构优先保证运动路径的同轴度要求，气缸安装面与曲柄回转中心的垂直公差被严格控制，避免活塞运行过程中出现偏磨，降低密封件的损耗速度。安装底板采用分体式两块平行板的布局，中间预留的间隙刚好容纳飞轮下半部分的回转空间，不需要额外抬高整体安装高度，就能保证飞轮运转时不与安装平面发生干涉，同时两块底板的连接面可作为安装基准，直接固定在试验台架或者设备机架上，不需要额外制作过渡连接板。

外形尺寸与安装边界方面，整套结构的横向宽度由支架的支撑跨距决定，纵向长度主要覆盖飞轮的回转直径范围，垂直方向高度从底板底面到气缸顶部的尺寸，适配常规桌面设备的安装高度限制，底板上的安装孔采用对称布置，孔位间距符合通用小型试验台的T型槽间距标准，可直接通过螺栓完成固定，不需要现场配打孔位。飞轮的回转半径经过核算，在保证转动惯量满足运转平稳性要求的前提下，不会超出底板的纵向边界，避免运行过程中运动部件与周边设备发生碰撞。气缸侧部的连接接口朝向外侧布置，方便外接管路或者检测元件时的操作空间预留，不需要额外拆卸周边结构就能完成管路连接与维护作业。

从结构细节来看，活塞与连杆的连接采用浮动销结构，可自动补偿小幅度的装配角度偏差，降低加工精度带来的装配应力，曲柄与飞轮的连接采用平键周向固定，配合轴端挡圈完成轴向定位，可传递小功率工况下的扭矩需求，不会出现运转过程中飞轮松脱的问题。支架与气缸、支架与底板的连接均采用螺栓紧固，方便拆解维护，可快速更换不同直径的活塞或者不同转动惯量的飞轮，来适配不同的试验需求，不需要重新制作整套支架结构。
