悬臂式多荷载桁架静力学仿真结构模型

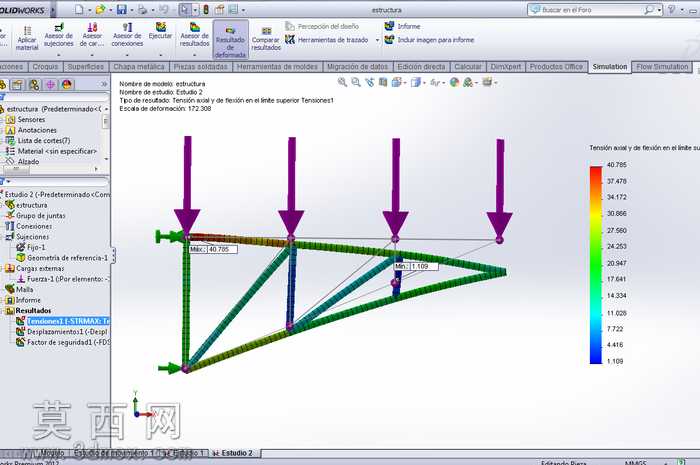

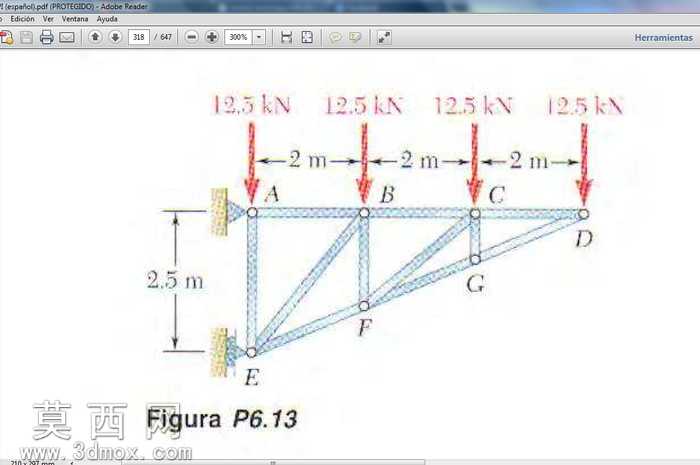

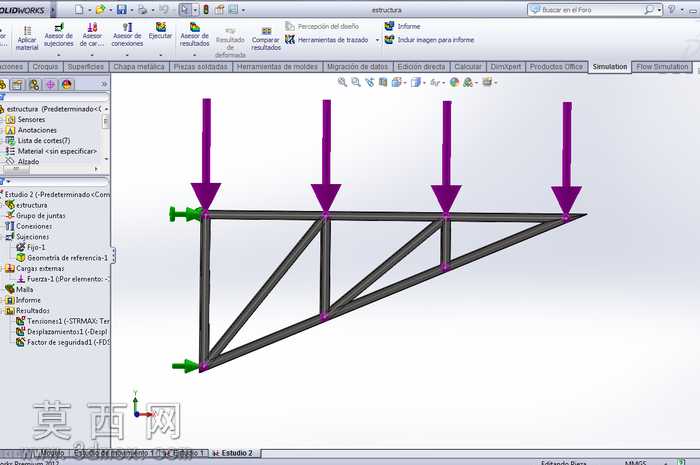

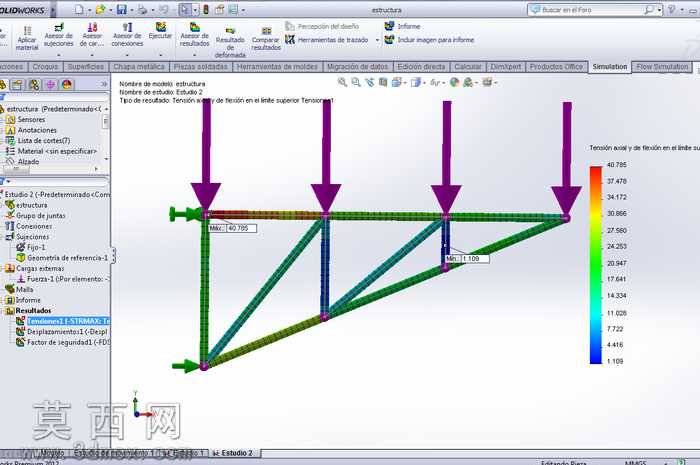

本模型为悬臂式桁架静力学仿真结构，建模过程以经典结构力学算例为原型，首先在三维建模环境中完成整体坐标系的搭建，以左侧固定铰支座位置为坐标原点，确定水平方向总跨度6m、竖直方向支座间距2.5m的整体轮廓尺寸，逐一绘制上弦杆A、B、C、D四个节点与下弦杆E、F、G节点的空间定位，确保各节点间距与算例标注完全匹配：上弦相邻节点水平间距均为2m，下弦节点对应上弦荷载点的投影位置精准对齐，避免后续杆件连接出现错位偏差。杆件建模采用结构梁单元的实体化生成逻辑，每根腹杆、弦杆均以两个端点的定位坐标为路径，匹配工程常用型钢截面参数生成实体，保证各杆件在节点位置完全共节点，无多余重叠面或间隙，为后续静力学仿真的网格划分提供干净的几何基础。材质配置上统一选用结构钢材质参数，赋予各杆件弹性模量、泊松比、密度等标准物理属性，还原真实钢结构的力学响应特性。荷载设置严格对应算例要求，在上弦A、B、C、D四个节点位置分别施加竖直向下的12.5kN集中荷载，完全模拟竖向均布荷载等效为节点荷载的工程计算逻辑，边界条件设置为左侧上下两个支座的固定铰约束，限制支座节点的全部平动自由度，还原桁架一端固定的悬臂受力状态。建模完成后同步完成静力学仿真的前处理配置，对节点位置进行网格局部加密，保证应力集中区域的计算精度，可直接运行求解得到各杆件的轴力、节点位移、整体结构变形云图，与手算结果形成对照验证。整体结构的杆件排布遵循三角稳定原则，通过斜腹杆、竖腹杆的组合将上弦荷载逐层传递至支座位置，建模过程中特意保留了各杆件的独立可编辑属性，方便后续调整截面尺寸、荷载大小、支座形式等参数，适配不同跨度、不同荷载等级的悬臂桁架设计验算需求，可作为结构力学教学演示、工程初步方案验算的参考模型，帮助使用者直观理解桁架结构的传力路径与受力特性，避免纯手算过程中对杆件受力方向判断失误的问题。
