创意异形方形啮合齿轮传动结构

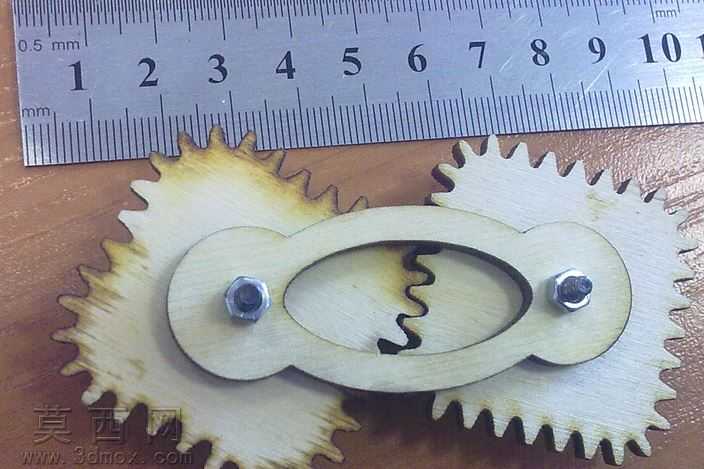

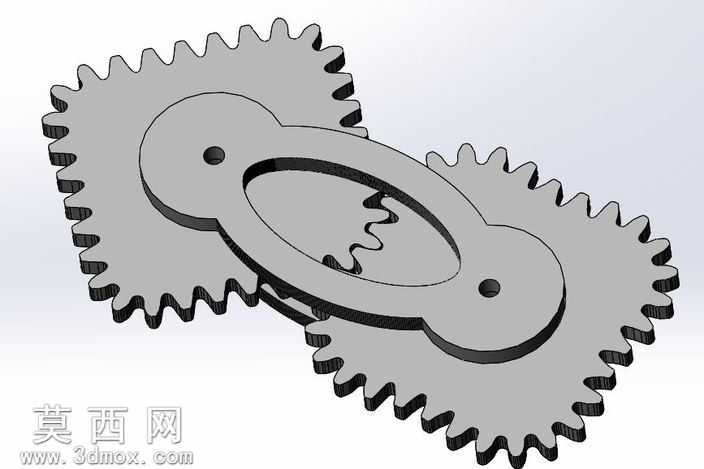

本作品为创意异形方形齿轮传动结构，建模阶段首先基于非圆齿轮啮合原理推导齿廓曲线，区别于常规圆形齿轮的定传动比特性，方形齿轮属于变传动比非圆齿轮范畴，建模时先绘制方形基体的外轮廓基准，以共轭啮合理论为依据逐齿计算齿形参数，保证两个方形齿轮在转动过程中齿廓能够连续贴合无卡滞，同时搭配中间的异形锁紧固定结构，整体采用薄片式层叠设计思路。建模过程中优先保证齿形的啮合精度，每一个齿的齿厚、齿高、齿距都经过参数化校验，避免传动过程中出现干涉或脱齿问题，中间的固定架结构设置了对称的螺栓安装位，可通过标准紧固件完成齿轮组件的装配固定，架体中间的镂空区域适配齿轮转动时的轮廓轨迹，预留足够的运动间隙。材质渲染阶段模拟激光切割薄板的质感，还原金属薄板或木质薄板切割后的边缘烧蚀痕迹与表面哑光质感，金属螺栓部件赋予金属镀锌材质效果，还原真实装配件的视觉表现，背景搭配钢直尺参照物，直观呈现模型的实际尺寸比例。设计思路上打破常规圆形齿轮的固有形态，探索非圆齿轮在特殊传动场景下的应用可能，整体结构兼顾创意展示性与机械传动合理性，既可以作为机械原理教学的演示教具，直观展示非圆齿轮的变传动比啮合特性，也可作为创意机械装置的核心传动部件，为非标传动机构设计提供参考，建模过程中对齿形的参数化调整也为同类异形齿轮的设计提供了可复用的建模逻辑，所有结构的装配关系都经过运动仿真验证，确保转动过程流畅无干涉，固定结构的受力分布也经过合理性校核，保证装配后结构稳定可靠。
