一吨级壁挂式可旋转悬臂起重设备结构

项目分类:3D模型 发布时间:2021-10-16 ID:323759
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构
  • 一吨级壁挂式可旋转悬臂起重设备结构

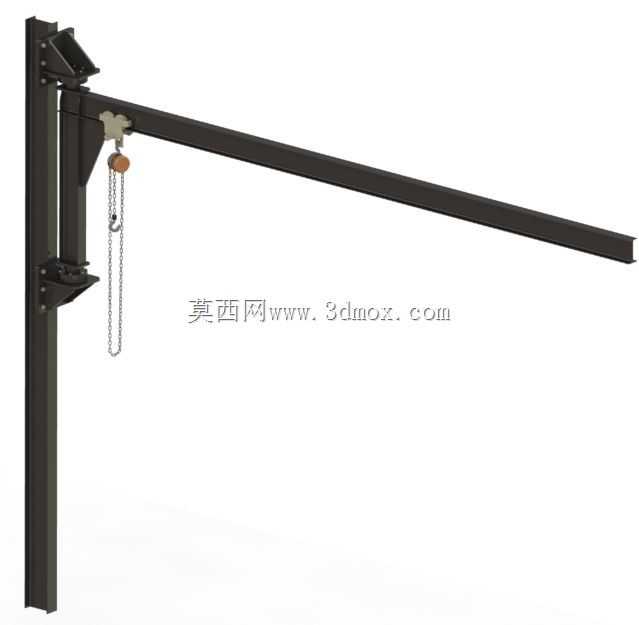

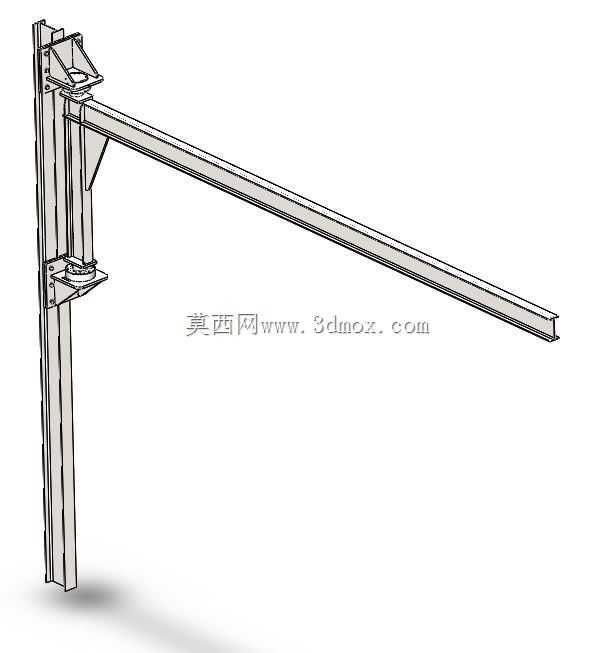

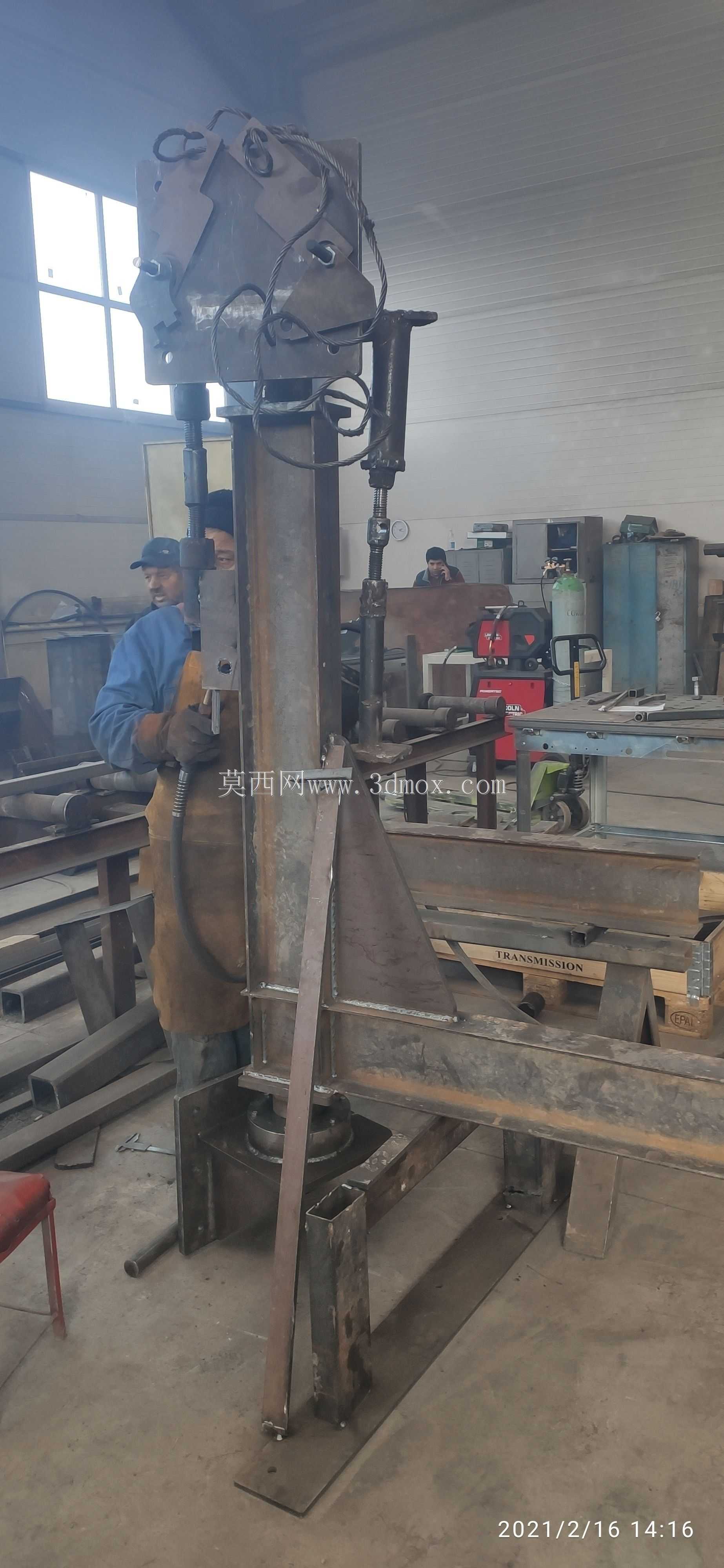

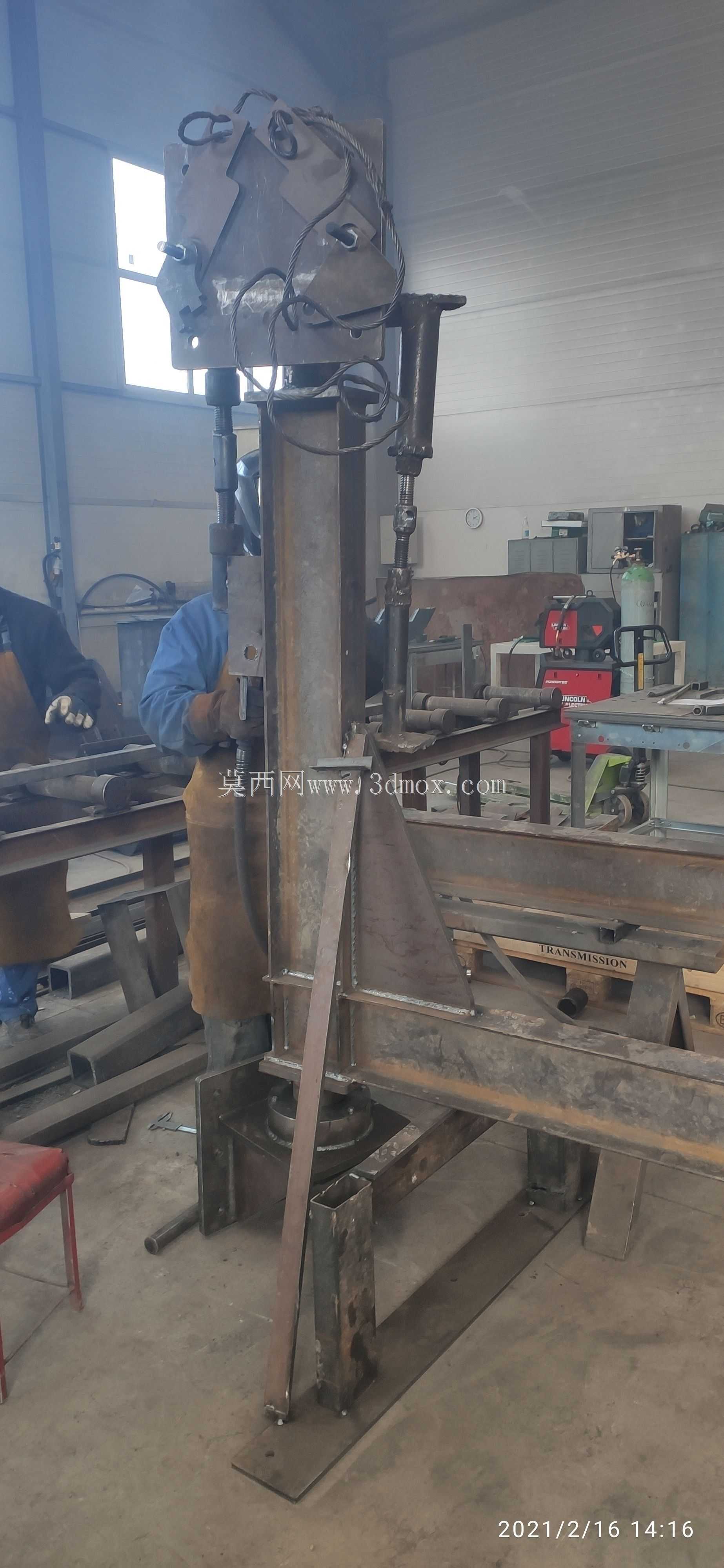

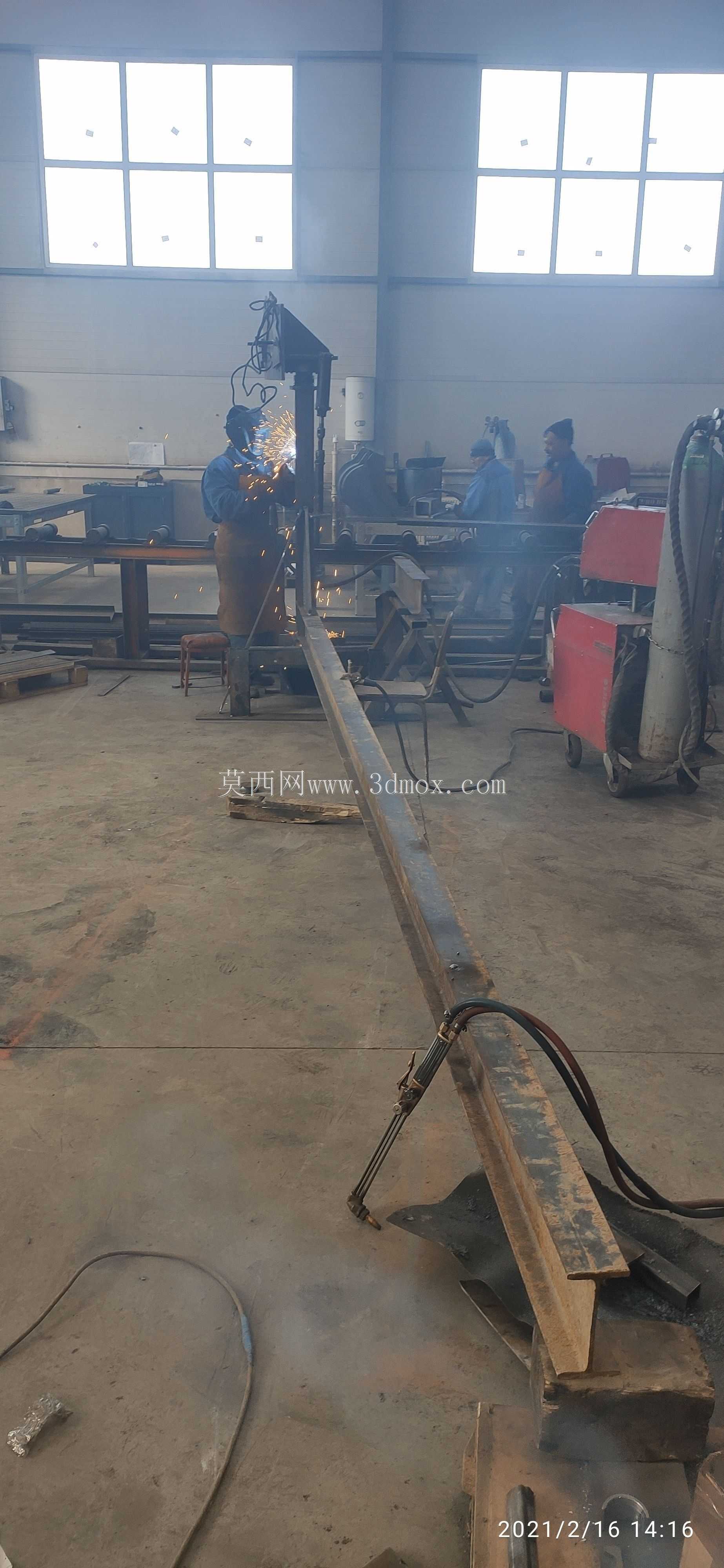

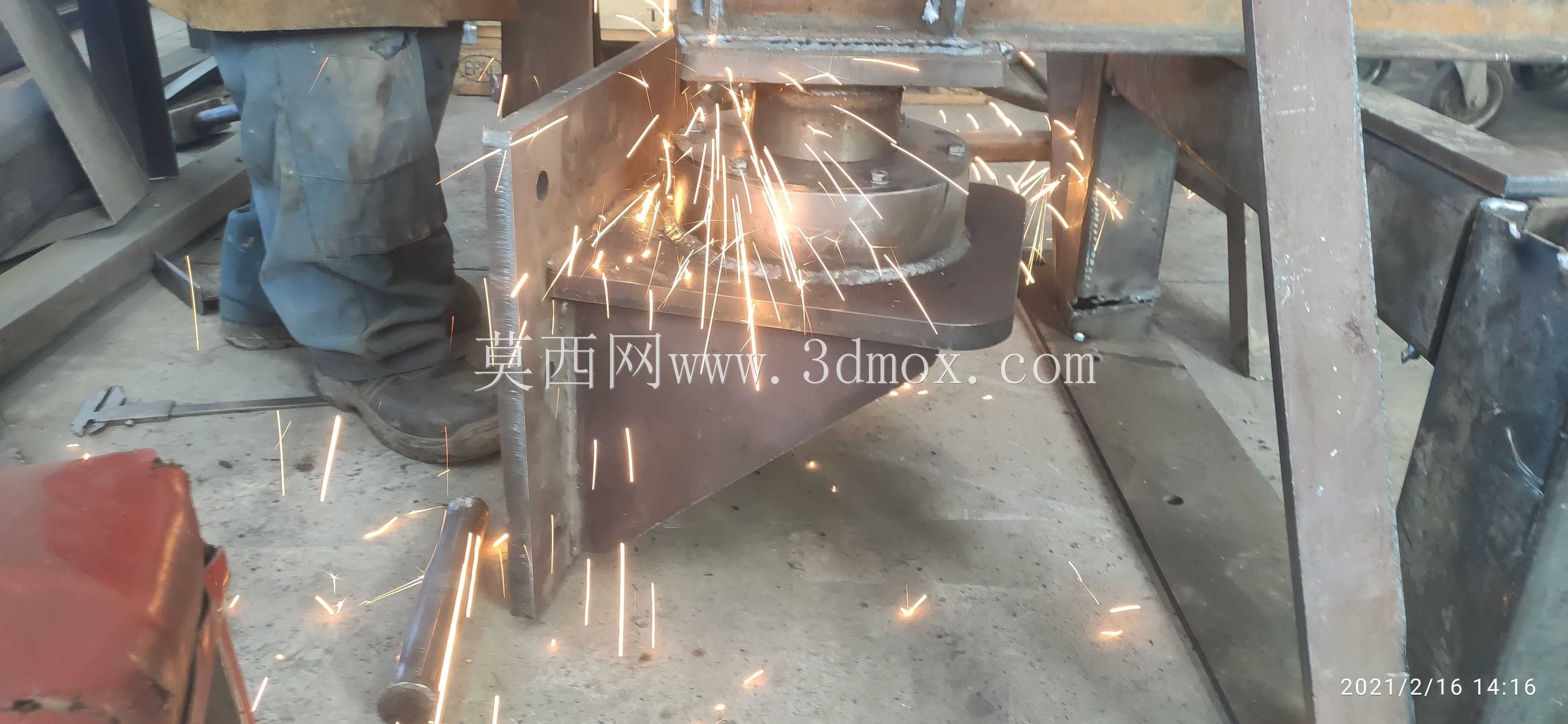

在机加工车间、小型装配工位、仓储分拣区这类场地空间有限、又需要频繁完成短距离重物转运的场景里,壁挂式旋转起重设备的适配性远高于落地式龙门吊或者大型桥式起重机,它不需要占用地面安装空间,依托厂房立柱或者混凝土墙体完成固定,就能覆盖立柱周边扇形区域内的吊运作业,对于1吨级的常规工件转运、模具吊装、设备维保上下件这类作业来说,这类设备的投入成本和使用灵活性都有明显优势。这款1吨级壁挂悬臂吊的结构设计,首先要考虑的是安装边界的约束:壁挂安装意味着所有的倾覆力矩、垂直载荷都要通过安装支座传递给建筑结构,所以支座部分采用了上下两组带加强筋的焊接支座,通过膨胀螺栓或者预埋螺栓与墙体/立柱固定,上支座主要承担悬臂旋转带来的水平分力和倾覆力矩,下支座承担主要的垂直载荷,两组支座的间距在设计时做了优化,间距足够大才能降低单个螺栓的受力载荷,避免建筑结构局部承压不足。悬臂部分采用的是变截面箱型梁结构?不对,从模型结构看是工字钢结构的水平臂,臂架根部通过铰轴结构与立柱侧的旋转支座连接,臂架下方设置了斜向的加强拉杆?不,这个模型的臂架是直接通过旋转座连接在壁挂立柱段上,旋转支座内置了滑动轴承或者滚动回转支承,能够实现接近180度甚至更大角度的水平回转,作业时工人只需要轻轻拉动吊具或者工件,就能带动臂架绕安装立柱旋转,不需要额外的动力驱动回转,对于小吨位作业来说这种手动回转的结构可靠性更高,维护成本也更低。臂架上配套的是电动葫芦?不对,模型里的起升机构是带手拉链条的葫芦?哦不对,看结构是环链电动葫芦?不,从图里的链条结构看,是手拉葫芦配合手动行走小车?不对,行走小车是挂在臂架的下翼缘上,能够沿着臂架长度方向移动,这样整个作业覆盖范围就是以安装点为圆心、臂长为半径的扇形区域,在这个区域内的任意点位,都可以完成重物的起升、移动、下放作业。设计的时候首先要核算的是臂架的挠度,1吨额定载荷下,臂架最远端的下挠量必须控制在标准允许的范围内,避免臂架下挠过大导致行走小车卡滞,或者起升时重物出现明显的下沉晃动,所以臂架的型钢选型是经过强度和刚度校核的,在保证承载能力的前提下尽可能减轻臂架自重,降低旋转支座的受力,也降低手动回转时需要的推力。安装的时候需要注意,安装面的混凝土强度必须满足设计要求,如果是安装在钢结构厂房的立柱上,需要在立柱对应位置焊接加强垫板,避免立柱局部受力变形;壁挂支座的安装水平度也需要调整,保证旋转立柱段处于垂直状态,否则回转时会出现卡滞,旋转阻力变大。这类设备的实际用途非常广泛,比如机加工车间里,把它安装在数控车床、加工中心旁边的立柱上,用来完成工件的上下料,不需要工人手动搬运重型工件,也不需要占用车间通道布置落地式起重设备;在模具维修车间,安装在钳工台旁边,用来吊装拆卸后的模具部件,方便模具的拆解和装配;在小型仓储区域,安装在靠墙的货位旁,用来完成重型货物的上下架作业,作业效率比手动液压车搭配人工搬运高很多,也能降低人工搬运重物导致的工伤风险。从结构细节来看,臂架的端部设置了行程限位挡块,避免行走小车在移动时脱出臂架轨道,造成安全事故;起升葫芦的上下位置也设置了限位,避免吊钩冲顶或者过放;旋转支座的位置设置了润滑注油点,日常维护时只需要定期加注润滑脂,就能保证回转动作顺畅,不会出现卡顿或者异响。和落地式悬臂吊相比,壁挂式的结构省去了底部的安装底座和地面固定工序,安装成本更低,而且完全不占用地面作业空间,对于车间通道狭窄、地面设备布置密集的场景来说,这种结构的优势非常明显;和大型桥式起重机相比,它的作业范围虽然小,但是操作更灵活,不需要专门的操作人员,工位上的工人经过简单培训就能操作,适合固定工位的频繁短距离吊运作业,能耗也更低,只有起升动作需要动力(如果是电动葫芦的话),回转和小车行走都可以手动完成,对于1吨以内的重物来说,手动操作的力度完全在工人可接受的范围内。设计这类设备的时候,还要考虑现场的安装高度,臂架的下沿高度必须满足作业区域内的设备、人员通行要求,吊钩的最低起升高度要满足工位上最高工件的吊装需求,避免臂架安装过低导致吊装高度不足,或者安装过高导致起升链条长度不够,无法把工件下放到需要的位置。另外,壁挂支座的焊接结构也做了应力释放处理,避免焊接残余应力导致支座长期受力后出现变形,所有的连接螺栓都采用高强度螺栓,保证连接可靠性,臂架表面做了防锈喷涂处理,适应车间内的多粉尘、少量油污的使用环境,延长设备的使用寿命。在三维建模过程中,这类设备的建模重点在于回转副的配合结构、支座的加强筋布置、臂架与支座的连接位置,这些位置都是应力集中的关键部位,建模时需要准确还原结构的尺寸和焊接位置,方便后续做有限元受力分析的时候,能够准确模拟实际受力状态,验证结构的强度和刚度是否满足设计要求;同时,行走小车和臂架下翼缘的配合间隙、葫芦吊钩的行程范围,也需要在模型里准确体现,方便后续做运动仿真,验证整个作业范围内是否存在结构干涉,比如臂架旋转时会不会和墙面、周边设备发生碰撞,小车行走时会不会和臂架根部、端部的挡块发生卡滞,吊钩起升到最高位置时会不会和小车或者臂架发生碰撞。很多车间在选型这类起重设备的时候,容易忽略安装点的建筑结构承载能力,直接把支座装在薄的砖墙或者强度不足的钢立柱上,后期使用时容易出现墙体开裂、立柱变形的安全隐患,所以在设计阶段就需要明确给出安装点的承载要求,以及支座的安装尺寸,方便现场施工时提前做好结构加强。另外,臂架的长度选型也要根据实际需要覆盖的作业范围来确定,不是越长越好,臂长越长,相同额定载荷下臂架的截面尺寸就越大,自重也会增加,回转时的阻力也会变大,同时对安装支座的强度要求也更高,所以选型时只需要覆盖需要作业的扇形区域即可,避免过长的臂架造成不必要的成本浪费,也避免臂架过长导致端部下挠量过大,影响使用体验。从模型的结构细节来看,这款设备的旋转立柱段是和壁挂支座直接连接的,没有额外的落地支撑,所有载荷都通过壁挂支座传递,所以在设计时对支座的受力做了充分的优化,上下支座的连接螺栓数量和规格都经过核算,保证在1.25倍额定载荷的静载试验下,不会出现永久变形,在1.1倍额定载荷的动载试验下,各个动作都能顺畅运行,没有卡滞和异响。日常使用中,这类设备的维护也非常简单,只需要定期检查连接螺栓是否松动、回转支承的润滑情况、葫芦的链条磨损情况、行走小车的滚轮磨损情况,不需要复杂的维护工序,非常适合小型生产车间的使用场景。
