食品加工用爆米花螺旋输送设备结构

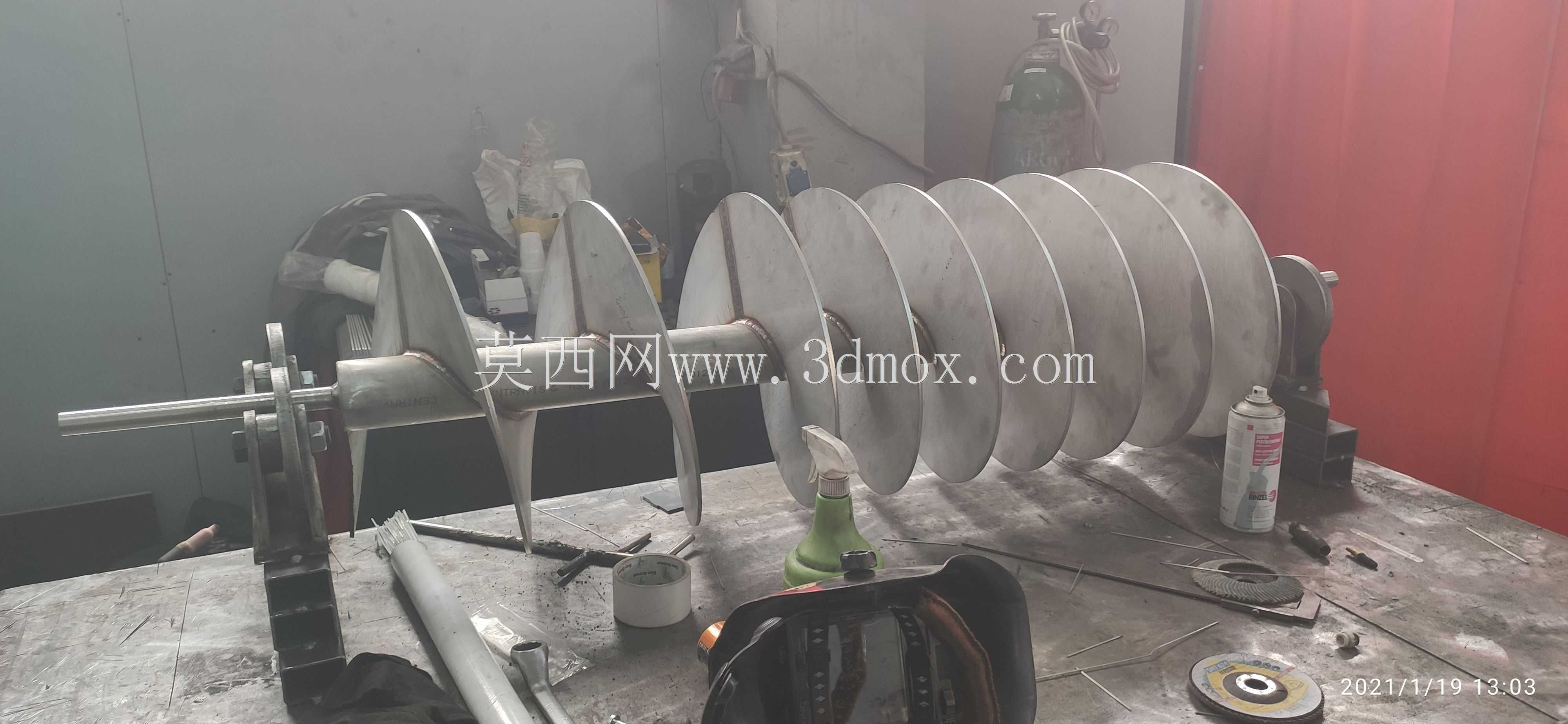

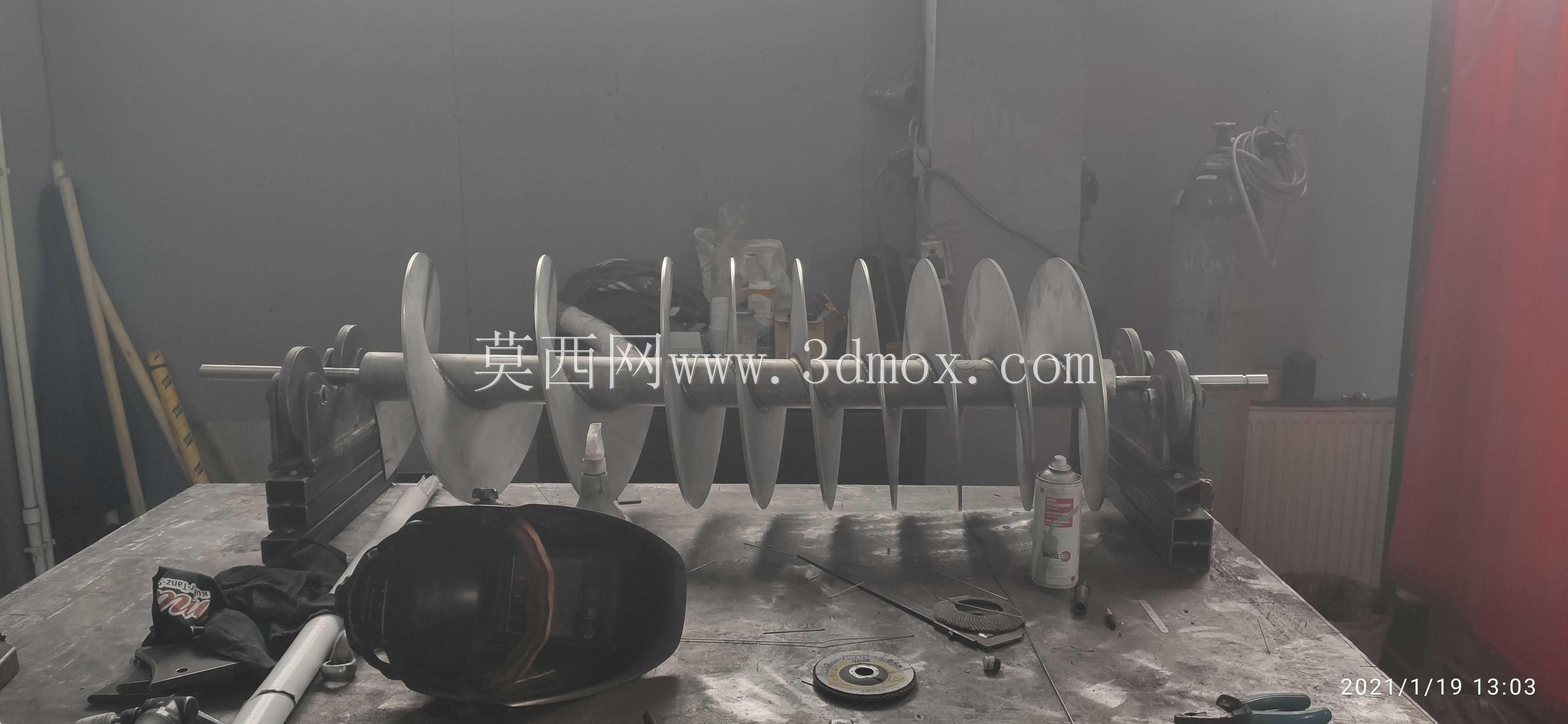

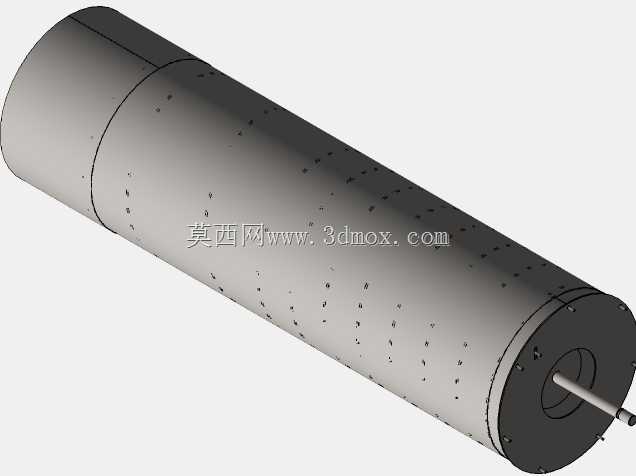

在休闲食品膨化加工的产线布局中，物料在不同工序间的平稳转运是影响连续化生产效率的核心环节之一，这款螺旋输送结构正是针对爆米花这类轻质、易破损膨化物料的转运需求设计，可衔接膨化机出料端与后续调味、冷却或包装工位，避免人工转运带来的物料污染、破碎率升高以及生产节拍中断问题。不同于常规粉料、颗粒料用螺旋输送机，该结构在设计阶段充分考虑了爆米花的物料特性：成品爆米花堆积密度低、表面酥脆易受挤压破碎，因此螺旋叶片的螺距选取较常规颗粒输送设备放大15%左右，叶片与机壳内壁的间隙控制在8-12mm区间，既避免运转过程中叶片刮蹭机壳卡滞，也防止间隙过大造成物料残留、不同批次物料交叉混杂。设备整体采用卧式布置形式，进料口设置在机壳尾部上方，为敞口接料结构，可直接承接膨化设备的连续出料，出料口位于机壳前端下部，可根据下游设备的进料高度调整安装倾角，常规安装时倾角不超过15°，避免大倾角下物料下滑回流导致输送效率下降。从结构组成来看，核心输送部件为带连续螺旋叶片的转动轴，两端采用带座轴承支撑，轴端密封采用接触式毡圈密封搭配防尘挡圈，适配食品加工车间多粉尘、偶尔有清洁水渍的工况，避免粉尘进入轴承造成磨损卡滞。驱动端布置在设备出料侧，可通过链传动或直联减速电机驱动，转速控制在60-90r/min区间，低转速运转可大幅降低螺旋叶片对爆米花的击打、挤压作用力，将输送过程中的物料破碎率控制在3%以内，满足休闲食品成品的品相要求。机壳采用分段式薄壁结构，每段壳体之间通过法兰连接，便于日常生产结束后拆开清理内部残留的物料碎屑，避免残留物料受潮霉变带来的食品安全风险；壳体顶部可根据需求开设观察口，配备透明防护板，生产过程中可直接观察内部物料输送状态，出现堵料、卡滞时可第一时间发现处置。在安装边界方面，该设备的有效输送长度可根据产线实际工位间距调整，单段标准长度为2m，可通过多段拼接适配3-8m的输送距离，设备整体宽度控制在350mm以内，安装时底部通过可调高度的支腿固定在地面，支腿调节行程为±50mm，可适配不同车间地面的高度差，保证设备运转时的水平度，避免轴承受偏载缩短使用寿命。设计过程中还充分考虑了设备的维护便捷性，螺旋叶片与中心轴采用分段焊接结构，若局部叶片出现磨损变形，可单独更换对应段的叶片组件，无需更换整根转轴，降低后期维护成本；所有与物料接触的部件表面均做抛光处理，粗糙度Ra值不大于1.6μm，避免粗糙表面挂留物料残渣，符合食品加工设备的卫生设计要求。在实际产线适配中，该输送结构除了用于爆米花的工序转运，也可适配其他类似轻质膨化食品的输送，比如玉米片、米通等物料的短距离转运，仅需根据物料的粒径大小微调叶片与机壳的间隙即可，无需改动整体传动与支撑结构，具备一定的通用适配性。设备运转时无剧烈振动，运行噪音控制在70dB以内，不会对车间生产环境造成额外的噪音污染，驱动端配备过载保护装置，若出现大块异物进入机壳卡滞螺旋的情况，可自动切断动力输出，避免电机烧毁或叶片变形损坏。
