带检修通道的输送机配套作业平台结构

在散料输送、成品件转运的生产场景里，长距离布置的输送机往往存在驱动电机、传动辊组、张紧机构等核心部件离地高度较高的问题，日常巡检、易损件更换、故障排查时，作业人员没有稳定的站立操作空间，不仅作业效率低，还存在高空坠落的安全隐患，这类配套的维护作业平台就是针对这类痛点设计的附属结构。从实际使用场景来看，这类平台通常成对布置在输送机驱动段的两侧，预留出足够的通行与操作空间，作业人员可以通过平台直接抵达电机接线盒、减速器注油口、传动辊轴承座等需要定期维护的点位，不需要临时搭设脚手架或者使用登高梯，大幅缩短日常维保的准备时间，尤其适合连续生产、维保窗口期短的生产线使用。

设计过程中首先要匹配对应输送机的安装高度，平台的作业面标高需要和输送机的维护点位高度适配，保证作业人员站立时手部能够轻松触及所有需要操作的部件，不需要过度探身或者抬手，符合人机工程学的操作要求。平台的主体框架采用型钢焊接结构，主承重梁选用矩形钢管，次梁采用等边角钢排布，铺板采用花纹钢板防滑，边缘设置高度不低于1.2米的防护栏杆，栏杆下部设置挡脚板，防止工具或者小零件从平台边缘掉落砸伤下方通行人员。平台的支腿采用可调式地脚结构，可以根据现场地面的平整度调整支腿高度，抵消地面沉降或者安装误差带来的平台倾斜问题，保证平台始终处于水平状态。

两个独立平台之间预留了输送机本体的安装空间，平台靠近输送机的一侧设置有可拆卸的防护栏段，当需要对输送机中部的部件进行检修时，可以拆下对应位置的护栏，方便作业人员近距离操作，平时则保持护栏安装状态，起到安全防护作用。平台的通行宽度设置在0.8米到1米之间，既可以满足单人携带工具通行的需求，也不会占用过多的车间通道空间，平台的端部设置有斜梯，斜梯的倾角控制在45度以内，踏步采用防滑格栅板，两侧同样设置扶手，方便作业人员上下平台。

在结构强度校核上，平台的均布活荷载按照不低于2kN/㎡设计，可以同时容纳2到3名作业人员携带工具在平台上作业，主框架的挠度控制在跨度的1/500以内，避免人员在平台上行走时出现明显的晃动感，提升作业时的稳定感。平台的所有钢结构表面都做了除锈喷塑处理，能够适应车间内多粉尘、偶尔有油污溅落的使用环境，减少后期的维护成本。安装时平台的支腿通过膨胀螺栓与地面固定，不需要和输送机本体做刚性连接，避免输送机运行时的振动传递到平台上，导致平台结构出现松动，同时也方便后期输送机移位或者改造时，平台可以单独拆卸调整位置。

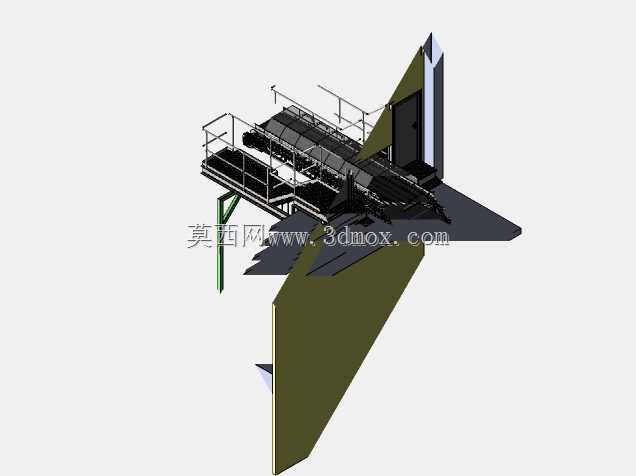

这类平台除了用于输送机的维护作业外，也可以根据现场需求在平台上放置小型的维保工具柜、易损件存放盒，让作业人员在维保过程中不需要反复上下取放工具和配件，进一步提升维保效率。针对不同宽度、不同安装高度的输送机，平台的长度、作业面高度都可以做对应调整，支腿的间距也会根据平台长度做优化排布，保证长平台的整体结构刚度，不会出现中部下挠的问题。在设计建模过程中，需要重点核对平台与输送机本体的安全间隙，平台边缘与输送机运动部件之间保留至少50mm的安全距离，防止平台结构与输送机的输送带、传动辊等运动部件发生干涉，同时也要预留出足够的操作空间，保证扳手、拉马等维保工具能够正常使用，不会因为空间受限导致操作困难。
