多工位同步圆形木片刻制加工装置

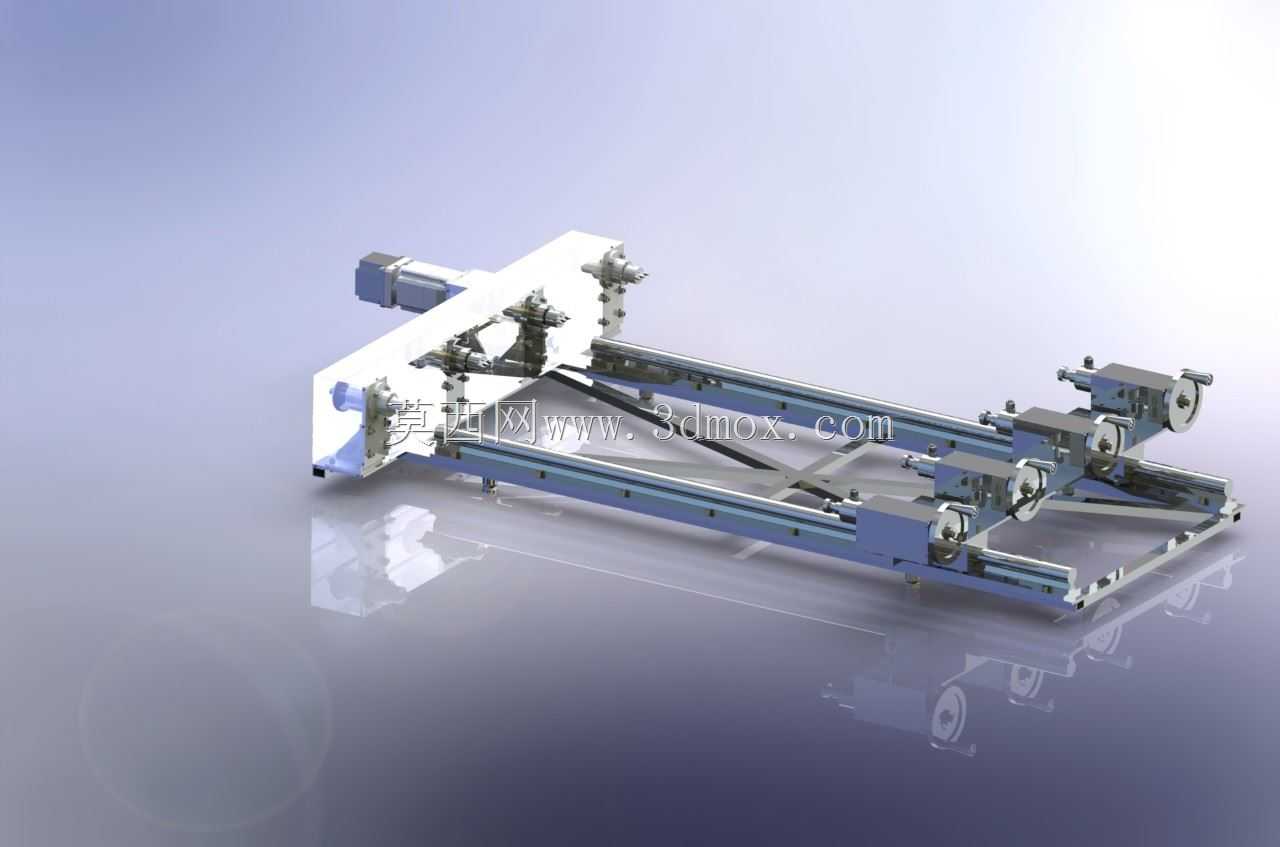

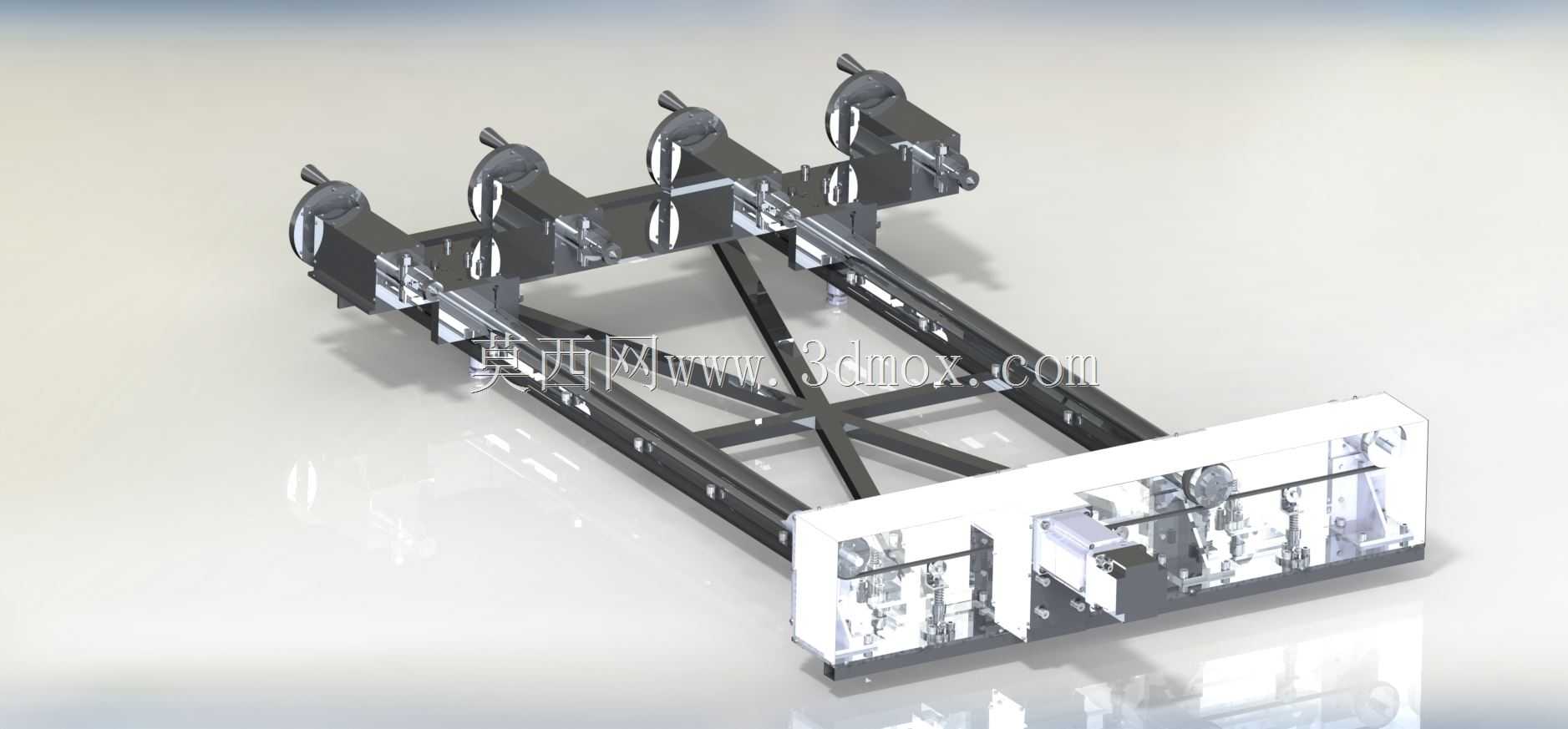

该装置针对薄型圆形木片的批量刻制作业场景开发，适配木质工艺品、文创木件、包装配套木垫片等产品的前置刻制工序，可在单周期作业内同步完成四件圆形木片的刻制加工，解决传统单头刻制设备加工节拍慢、工件定位一致性差的问题。从整体布局来看，设备采用长条形桁架式承载框架，主体框架采用标准工业铝型材搭配交叉加强筋拼接搭建，框架底部预留标准安装孔位，可直接固定于车间常规工业工作台台面，整体安装边界宽度控制在1.2米范围内，长度不超过2.4米，高度方向不高于1.1米，无需额外开挖地基或制作专用安装基座，适配中小型木制品加工车间的工位排布需求，可直接嵌入现有木件加工生产线的流转节点。框架上部等距排布四组独立的刻制执行单元，每组单元对应一个工件装夹工位，工位间距经过精准核算，既避免相邻刻制作业时的切屑飞溅干扰，也预留了足够的人工上下料操作空间，操作人员可在设备单侧完成四个工位的工件取放，无需往返移动，降低作业动线长度。刻制执行端采用垂直下压式进给结构，搭配旋转刻制头，可完成圆形木片表面的预设纹样、标识、定位槽的刻制作业，进给行程可根据木片厚度灵活调整，适配1mm至8mm厚度范围内的各类木质薄片加工，进给压力通过内置弹性缓冲结构控制，避免压力过大导致薄木片开裂、压溃的问题。设备下部设置集成式驱动与传动舱，四组刻制单元的动力通过同步传动机构连接，保证四个工位的刻制动作完全同步，单周期作业时长一致，避免出现不同工位加工进度差导致的工件品质波动。传动舱外部设置透明防护盖板，既可以观察内部传动部件的运行状态，也能阻挡加工过程中产生的木屑飞溅进入传动结构，降低日常维护频次。工件装夹位采用快速定位结构，圆形木片可直接放入预设的定位凹槽内，依靠凹槽侧壁完成径向定位，无需额外的锁紧操作，上下料单步动作耗时不超过2秒，适配高频次批量作业的操作需求。设备的气路、线路均沿框架内部的型材槽道排布，外部无裸露管线，避免木屑堆积在管线表面造成的老化加速问题，同时也避免作业过程中管线剐蹭操作人员的风险。从设计逻辑上，该装置优先考虑了木制品加工场景的木屑清理需求，所有框架拼接位置均采用圆弧过渡设计，无直角积屑死角，日常清理时可直接采用压缩空气吹扫，无需逐点抠除积屑。刻制头的安装位置预留了标准刀具装夹接口，可根据加工需求更换不同刃径的刻制刀具，适配不同深度、不同宽度的刻制纹路加工，无需对整体结构进行大幅改动。设备的驱动端设置在传动舱的侧部，维护时可直接拆开侧部盖板完成易损件更换，无需拆解上部的工位框架，降低后期维护的拆装工作量。针对木片加工时的除尘需求，框架上部每个刻制工位旁都预留了除尘接口，可外接车间中央除尘系统或者独立工业吸尘器，将刻制产生的木屑实时抽走，避免木屑飘散到车间环境中，符合木制品加工车间的消防与职业健康要求。该装置的动作逻辑采用纯机械同步结构实现，无需复杂的电控程序编写，接入车间常规压缩气源与电源即可运行，操作门槛低，普通车间操作人员经过半小时简单培训即可独立完成设备操作与日常参数调整，无需配备专业的电控维护人员，适配中小型加工企业的人员配置现状。
