小型台式三轴数控雕刻加工设备结构

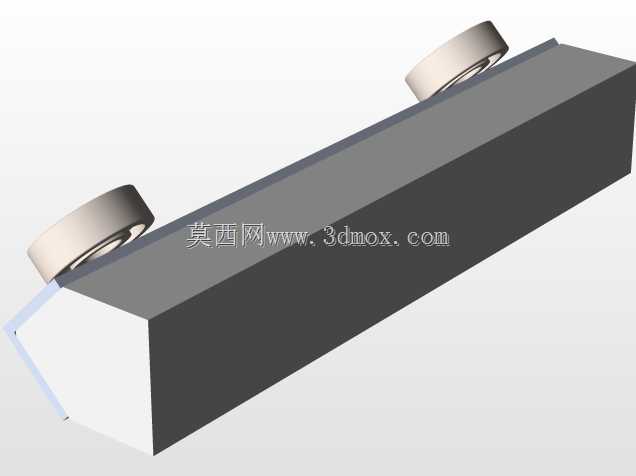

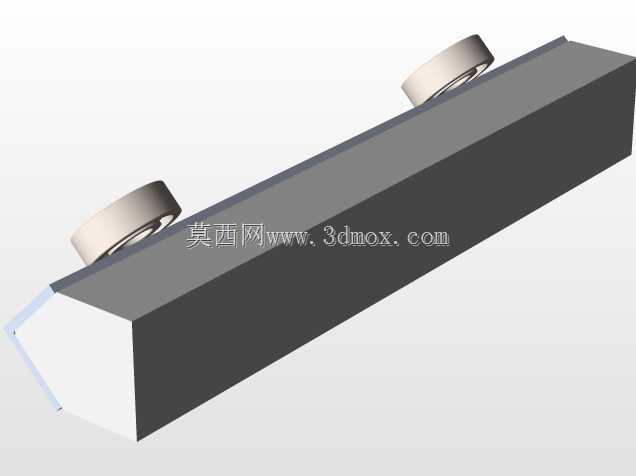

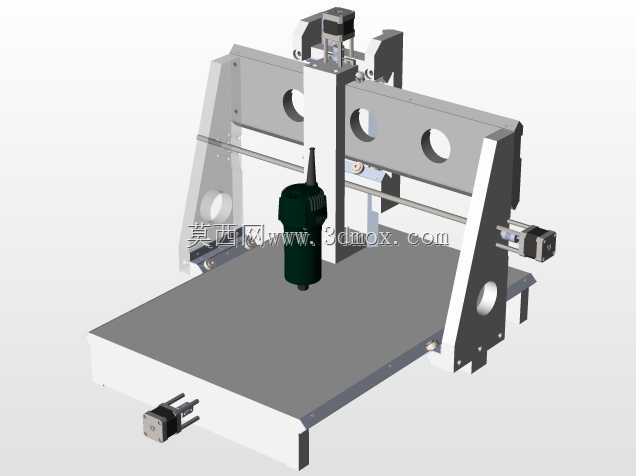

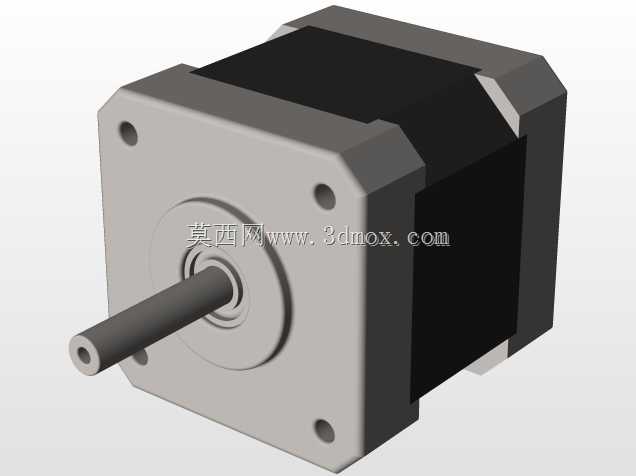

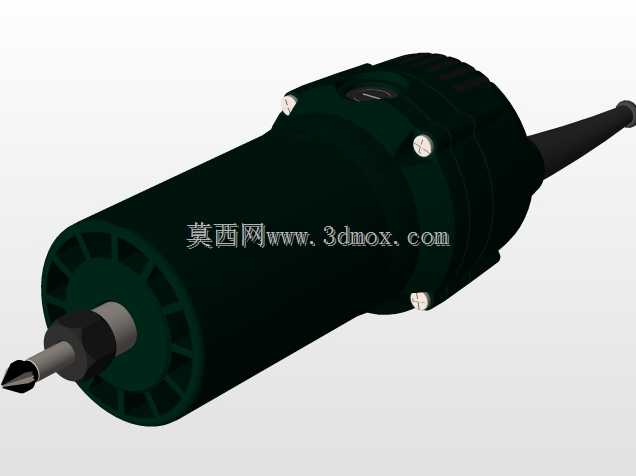

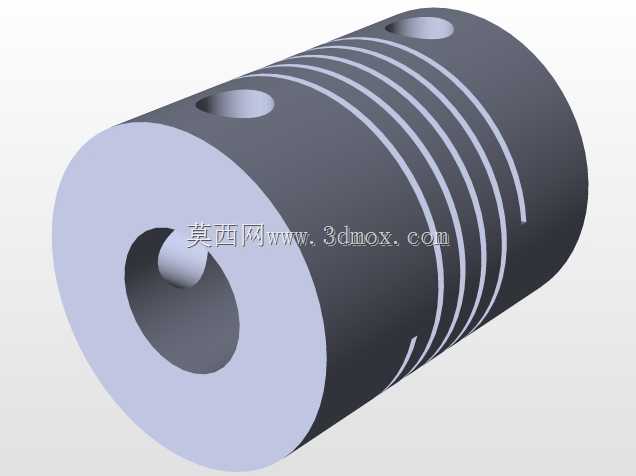

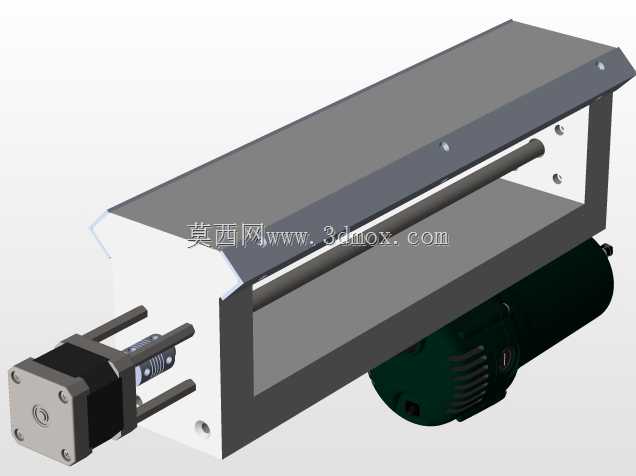

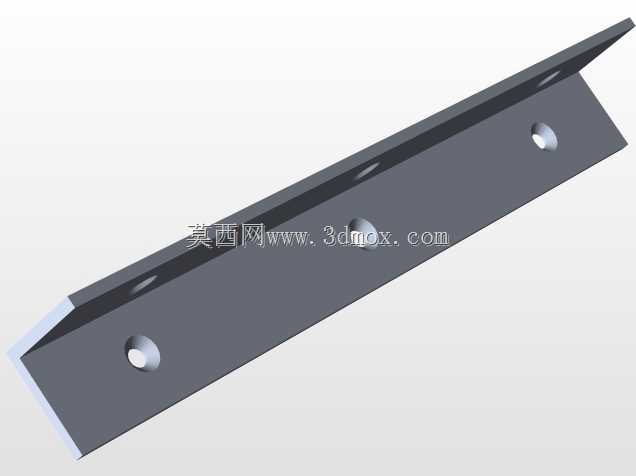

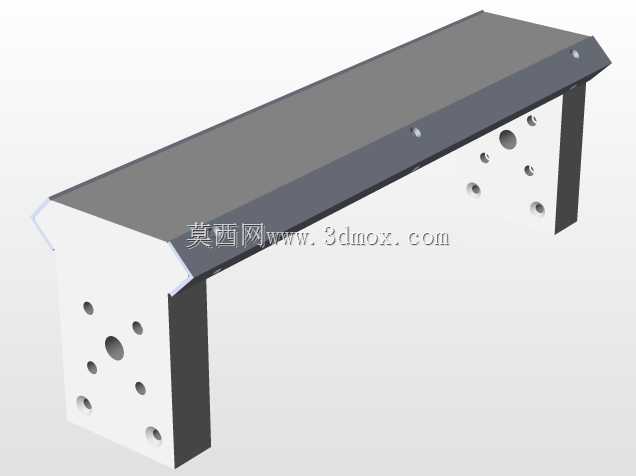

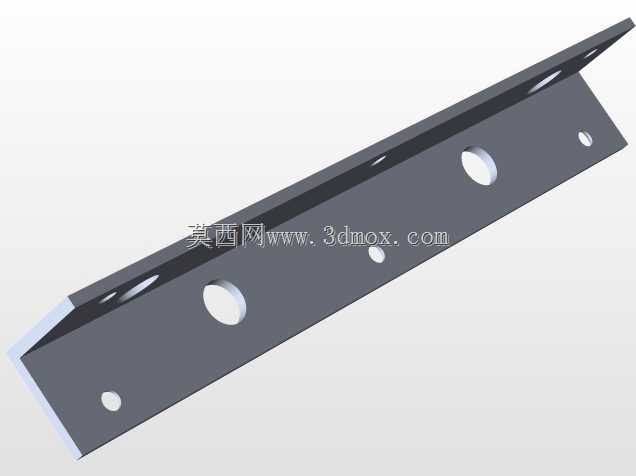

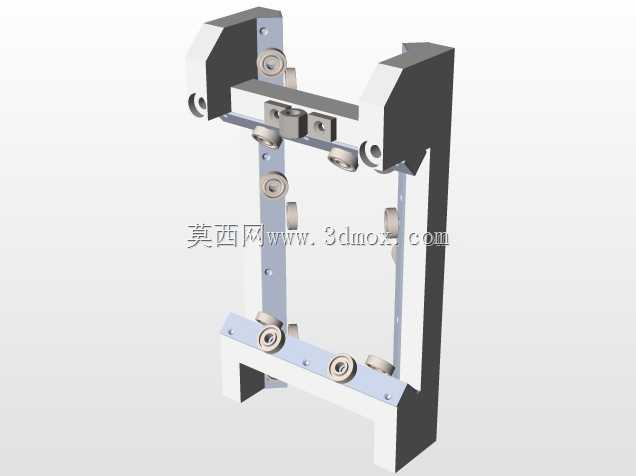

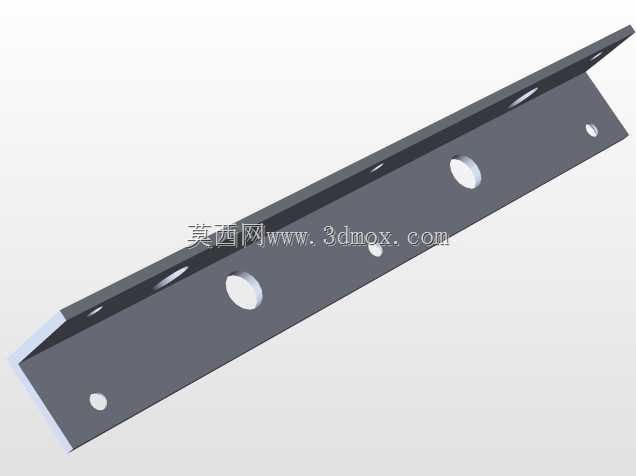

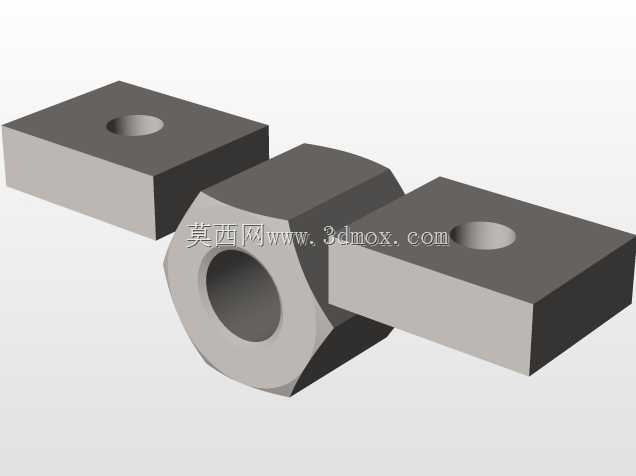

这套台式三轴加工设备的结构设计，核心面向小尺寸工件的雕刻、轻量铣削加工场景，常见于个人工作室打样、小型广告标识加工、教学实训操作、软质金属及非金属零件小批量试制环节，相比大型工业雕刻设备，它的占地边界控制在桌面级使用范畴，不需要单独的设备安装地基，普通承重合格的工作台即可完成布设，适配小空间作业的使用需求。从结构布局来看，设备采用固定龙门+移动工作台的传动逻辑，Y轴传动组件集成在底部工作台下方，带动整个加工平台完成前后方向的进给动作，X轴传动组件布置在龙门横梁位置，搭载Z轴滑台完成左右方向的进给，Z轴滑台垂直安装在X轴滑座上，带动加工主轴完成上下方向的进刀与退刀动作，三个轴向的传动均采用光轴导轨配合丝杠传动的组合，光轴导轨负责承载各轴向的运动载荷、限制运动自由度，丝杠负责将伺服电机的旋转运动转化为直线进给动作，保证进给过程的位移精度，避免加工过程中出现爬行、偏移问题。设备的机架部分采用板式拼接结构，两侧的立式支撑墙板开有多个减重圆孔，在不降低结构刚性的前提下减少整体设备重量，墙板与底部基座、顶部横梁的连接位置均设置有定位止口，装配时可以快速完成对位，减少装配调试的工作量，同时拼接结构也方便后期对磨损部件进行拆解更换，降低维护成本。加工主轴采用高速电主轴结构，垂直固定在Z轴滑座的安装位上，主轴夹头可以适配不同直径的雕刻刀具、铣削刀具，针对亚克力、PVC、密度板、软铝等不同材质的加工需求，可以更换对应刀具完成雕刻、铣槽、钻孔、切割等不同工序，主轴的供电与控制线路沿拖链布设，避免各轴向运动过程中出现线路拉扯、磨损的问题。设备的三个轴向驱动电机均安装在传动组件的端部，电机输出轴通过联轴器与丝杠直接连接，减少传动环节的间隙，保证进给动作的响应速度，各轴向的行程限位位置设置有机械挡块与限位触发结构，避免运动超程造成部件碰撞损坏。工作台采用平整的金属平台结构，表面预留有T型槽或者夹具安装孔位，加工时可以通过压板、专用夹具将待加工工件固定在平台表面，保证加工过程中工件不会出现位移，平台的平面度经过精加工处理，保证工件装夹后的基准面精度，避免加工深度出现不均匀的问题。从安装边界来看，设备整体的宽度、深度、高度均控制在桌面设备的合理范围内，操作时操作人员站在设备正前方即可完成工件装夹、对刀、加工参数调整等全部操作，设备的电控组件可以集成在基座内部或者外置独立电控箱，不需要额外占用过多操作空间。设计过程中重点考虑了小型加工场景的使用痛点，比如大型设备采购成本高、占地大、小工件加工能效低的问题，这套结构在保证加工行程满足小尺寸工件加工需求的前提下，尽可能压缩了非功能区域的结构尺寸，同时兼顾了结构刚性与装配维护的便捷性，各运动部件的润滑点位都预留了操作空间，日常维护时不需要大面积拆解设备即可完成润滑、易损件更换等操作。在实际使用场景中，这套设备既可以完成木质工艺品的浮雕加工、亚克力标识的切割雕刻，也可以完成PCB电路板的铣削制作、小型塑料零件的结构打样，甚至可以针对软铝、铜等软质金属完成轻负荷的铣削加工，适配多品类小批量的加工需求，对于教学场景来说，这套结构的传动逻辑直观，各部件外露可见，也方便学员理解数控加工设备的三轴运动原理、传动结构组成，作为实训设备使用也具备较高的实用性。结构设计过程中对各运动部件的干涉情况做了完整的校核，三个轴向在全行程运动过程中，滑台、主轴、机架之间不会出现碰撞干涉，各轴向的运动行程匹配合理，不会出现某一轴行程过长其余轴行程不足导致的加工区域浪费问题，主轴的伸出长度与Z轴行程匹配，保证在加工最大厚度工件时，刀具可以触及工件表面完成加工，同时不会出现主轴撞到工作台的问题。
