高速铣削自适应主轴头结构设计

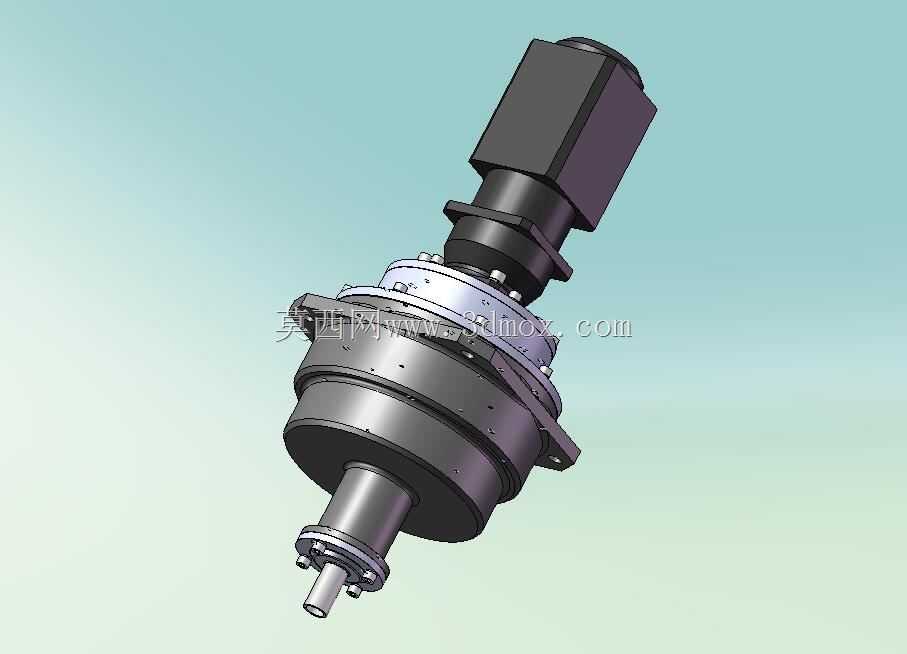

在模具钢荒加工、铸件飞边去除、焊接件余料铣削这类工况里，毛坯余量波动大、表层材料硬度不均是常态，普通刚性主轴头遇到硬点或者余量突变时，要么崩刀导致刀具损耗陡增，要么让刀造成加工尺寸超差，频繁的换刀与返修反而拉低了整体加工效率，这款自适应主轴头就是针对这类痛点开发的切削执行部件。从结构布局来看，驱动端采用标准方形安装接口的动力输入单元，通过叠层式的连接座与主轴主体衔接，中间的自适应调节模块采用多组周向均布的弹性阻尼元件，并非传统的刚性硬连接，当铣削过程中遇到余量突然增大或者材料硬点时，主轴可以在设定的径向浮动范围内做微量退让，同时保持轴向的切削进给刚性，避免刀具瞬间承受过载冲击。安装法兰采用带定位止口的圆盘式结构，止口尺寸适配主流龙门铣、加工中心的主轴安装端面，法兰上的安装孔采用周向均布设计，不需要额外做过渡转接板就可以直接固定在设备滑枕端面，安装时只要保证止口配合面的清洁度，打表检测主轴径向跳动在0.02mm以内即可完成装调，不需要复杂的适配调整。主轴输出端采用标准的ER夹头接口，可以夹持直径范围3-16mm的硬质合金铣刀，夹头锁紧螺母做了动平衡修正，最高工作转速可以达到12000rpm，满足高速铣削的线速度要求。自适应模块的阻尼力可以根据加工材料的硬度做适配调整，加工铝合金这类软质材料时可以适当降低阻尼阈值，让浮动响应更灵敏，避免过切；加工淬硬钢、铸铁这类硬质材料时调高阻尼值，保证切削过程的刚性，不会因为退让造成加工面塌角。实际应用场景里，这类主轴头尤其适合汽车覆盖件模具的粗加工、铸铝壳体的飞边铣削、焊接结构件的余料去除，这些场景下毛坯的余量偏差往往能达到2-5mm，普通主轴走固定刀路时很容易出现局部切削负载骤升的情况，搭配这款自适应主轴头后，即使刀路设定的切削深度比实际余量小，主轴的微量浮动也能自动补偿余量差，不需要编程人员反复根据毛坯实测值调整刀路参数，能减少至少30%的粗加工编程辅助时间。从结构设计的细节来看，主轴壳体采用阶梯式的圆柱结构，靠近法兰端的大直径壳体内部布置阻尼调节机构，靠近输出端的小直径壳体做了加厚处理，内部安装高精度角接触球轴承，成对背对背安装，既能承受径向切削力，也能承受轴向的进给力，轴承端采用多重迷宫式密封，防止铣削过程中的切削液、金属碎屑进入轴承腔，延长主轴的维护周期。驱动端与主轴主体的连接采用同轴度定位销+螺栓锁紧的结构，保证动力输入的同轴度，避免高速转动时出现偏心振动。整个主轴头的轴向总长度控制在320mm左右，最大外径150mm，安装法兰直径180mm，安装后不会超出常规机床滑枕的运动边界，不会和工件、夹具发生运动干涉，在中小型加工中心上也能直接安装使用，不需要对机床的滑枕结构做改造。和传统的刚性主轴头相比，这款自适应结构不需要额外加装传感器、气动或者液压的辅助控制系统，完全依靠机械结构的阻尼弹性实现自适应退让，结构可靠性更高，不会因为电气元件故障导致功能失效，后期维护只需要定期补充轴承润滑脂、检查阻尼元件的预紧力即可，维护成本远低于带电控反馈的自适应主轴。在实际切削测试中，针对余量波动3mm的铸铁毛坯，采用相同的切削参数，普通刚性主轴的刀具崩损率是每加工8件换一次刀片，搭配这款自适应主轴头后，刀片的加工寿命可以提升到35件以上，同时加工后的表面余量均匀性控制在0.3mm以内，给后续半精加工留的余量一致性更好，能减少半精加工的走刀次数，整体加工效率提升25%左右。设计过程中特意将自适应浮动的行程控制在0.5mm以内，避免浮动量过大导致加工尺寸超差，这个行程范围刚好可以覆盖常规毛坯的余量波动值，同时保证加工后的尺寸公差在粗加工允许的范围内，不会因为退让导致工件尺寸偏小。主轴的内冷通道采用贯通式设计，可以从驱动端接入中心出水，切削液直接通过刀具中心的出水孔输送到切削区域，在高速铣削时能有效降低刀尖温度，进一步延长刀具寿命，也能避免切屑堆积在刀刃上造成的二次切削问题。
