CNC机床原点定位安装调节组件

项目分类:3D模型 发布时间:2021-10-16 ID:323940
  • CNC机床原点定位安装调节组件

在数控加工车间的日常生产中,机床原点的精准度直接决定了批量零件的加工一致性,不少操机人员都遇到过原点漂移导致的批量报废问题,这类原点定位安装组件就是为解决这类痛点设计的核心功能部件。从实际应用场景来看,这类组件多安装在立式加工中心、数控铣床的工作台侧方或者主轴端面附近,作为机床坐标系建立的物理基准载体,承担着每次开机回零、加工过程中坐标校验、多工序重复装夹时的基准统一功能,尤其是在多工位轮换加工、长时间连续切削的工况下,组件的结构稳定性直接影响整台设备的加工精度保持性。

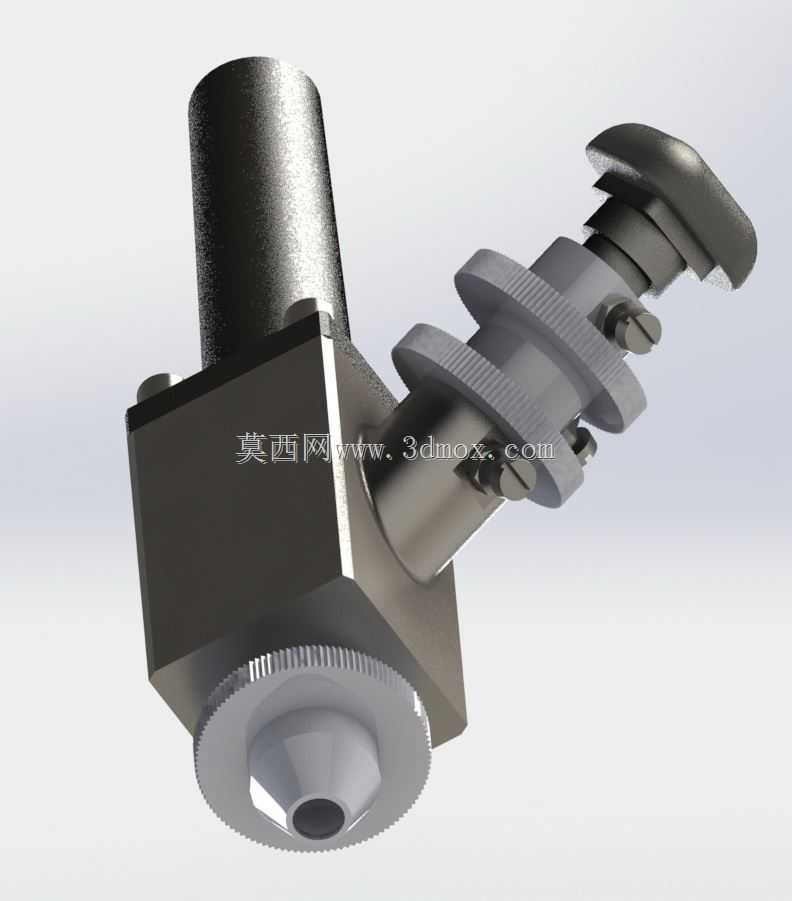

从功能特性上拆解,这个组件采用了直角安装基座作为主体承载结构,基座的两个垂直安装面可以直接贴合机床的安装基准面,通过螺栓锁紧后能保证整体的安装刚性,避免切削振动带来的位置偏移。伸出的圆柱定位段是和机床安装孔配合的导向结构,加工时采用h6级公差配合,既保证安装时的导向顺畅,又能控制配合间隙在0.01mm以内,减少安装带来的基准误差。侧方伸出的调节机构集成了粗调与微调两级结构,带滚花的调节旋钮可以手动旋转实现大行程的位置粗调,侧边的紧定螺钉用于微调后的位置锁紧,端部的硬质合金触头是和机床行程挡块接触的工作面,硬度达到HRC60以上,能承受长期反复碰撞接触而不出现磨损凹陷,避免长期使用后出现基准偏移。

设计思路上,整个组件没有采用复杂的一体化结构,而是拆分为基座、导向柱、调节杆、锁紧旋钮、触头、紧固件几个独立模块,每个模块都可以单独拆卸更换,比如触头磨损后不需要更换整个组件,只需要拧下端部的固定螺钉更换触头即可,大幅降低了设备的后期维护成本。结构上特意将调节机构和安装基座呈一定角度布置,避免安装后调节旋钮被机床的防护罩、拖链等周边部件遮挡,操作人员站在机床操作侧就可以直接伸手完成原点位置的调整,不需要俯身或者拆卸周边防护件,符合人机工程学的操作要求。所有外露的金属表面都做了发黑或者镀硬铬处理,在车间多切削液、多油雾的环境下能避免锈蚀,延长部件的使用寿命。

关于安装边界与尺寸适配,这类组件的方形基座边长通常控制在40-50mm区间,导向柱直径根据机床规格不同分为12mm、16mm、20mm三个常用规格,对应的安装孔深度预留30mm即可满足安装需求,安装时需要保证基座贴合面与机床运动轴的平行度控制在0.02mm/100mm以内,否则会导致回零过程中触头受力不均,长期使用出现偏磨。调节行程方面,粗调行程可以达到15mm,微调精度可以达到0.01mm每格,能够覆盖不同规格机床原点位置的调整需求,不需要额外加装垫片来凑配安装尺寸。安装时需要注意组件的安装位置要避开机床的排屑路径,避免切屑堆积在调节旋钮的缝隙里导致调节卡滞,同时要和行程硬限位保持5mm以上的安全距离,防止回零超程时硬限位撞坏调节机构。

在实际建模过程中,需要重点关注各个配合面的公差标注,尤其是导向柱和安装孔的配合、调节杆和基座导向孔的配合,这两处的配合精度直接决定整个组件的使用手感和定位精度;滚花旋钮的纹理尺寸要符合手动操作的摩擦力要求,不能过滑导致调节时施力困难,也不能纹理过锐划伤操作人员手部;所有棱边都要做C0.5的倒角处理,去除加工毛刺,避免安装和调整过程中出现割手的问题。这类组件虽然体积不大,但却是数控机床上不可或缺的基准功能部件,结构设计的合理性直接影响机床的使用体验和加工精度稳定性,建模时需要充分考虑车间实际使用中的各类工况,不能只追求外观的规整而忽略实际操作的便利性和长期使用的可靠性。
