机床用手动四工位方形回转刀架结构

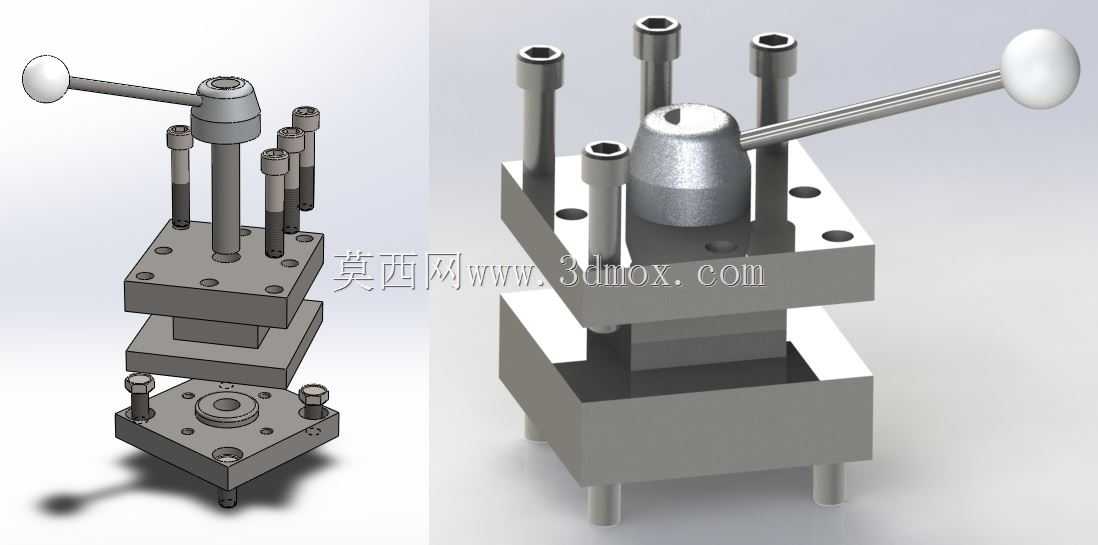

在普通卧式车床、小型专用车床的日常加工场景中，手动方形刀架是承担刀具装夹、工位切换的核心功能部件，直接决定小批量多工序加工的换刀效率与装刀刚性。这款方形刀架采用经典的端面齿盘定位结构，整体为层叠式方形布局，底座通过底部的定位销与安装螺栓固定在车床中拖板的安装平面上，安装时需要保证刀架定位基准与车床主轴轴线的平行度、垂直度公差控制在0.02mm以内，避免加工时出现刀具让刀、锥度误差超差的问题。

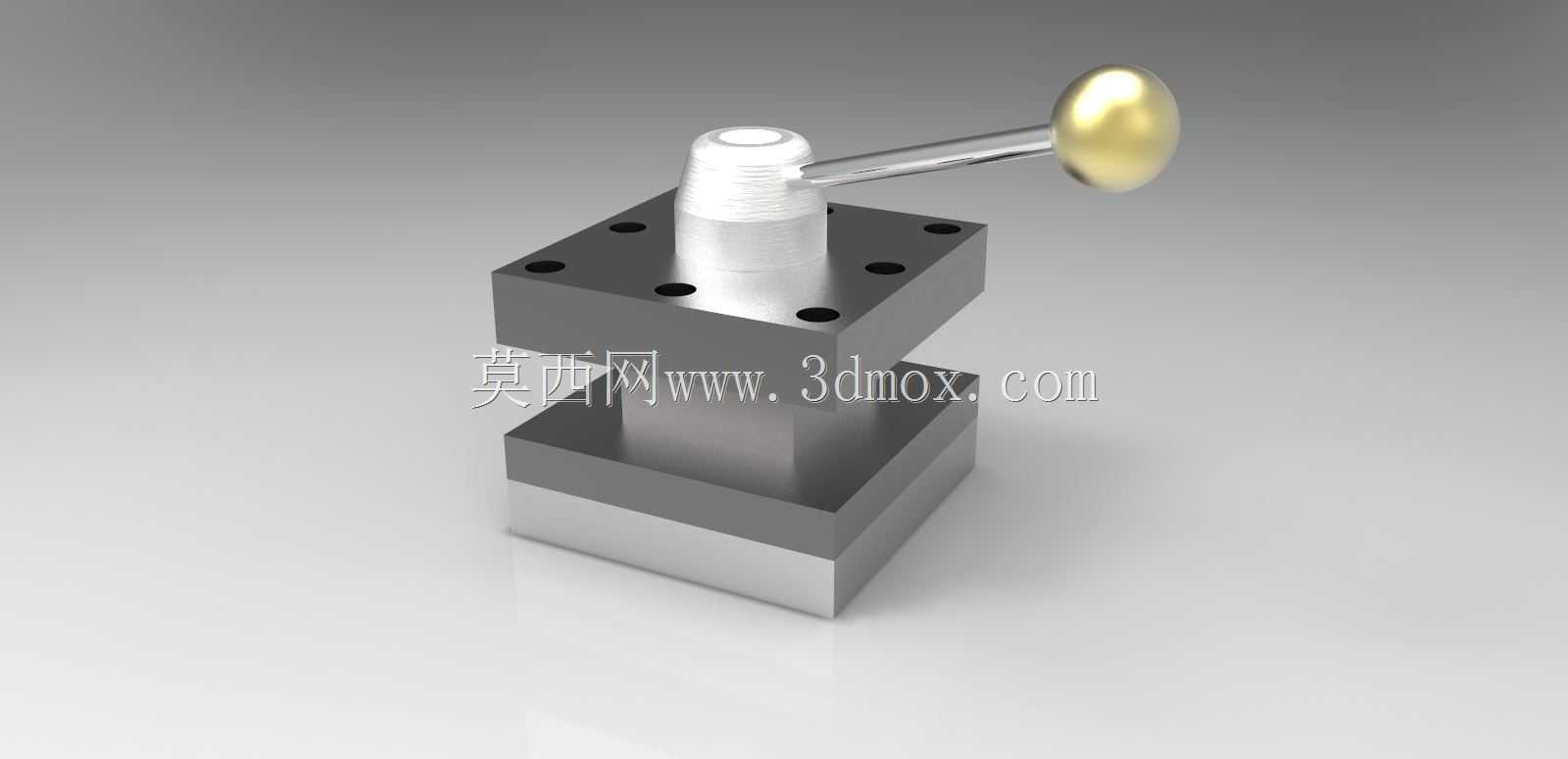

刀架的核心功能是实现四个工位的刀具装夹与精准定位，每个工位的刀台装夹面可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀等不同类型的切削刀具，适配普通车床常见的20×20mm、25×25mm截面刀方尺寸，装刀时通过刀台侧面的压紧螺栓锁紧刀具，压紧力需要均匀分布，避免刀具装夹倾斜导致加工尺寸不稳定。手动操作的手柄采用球头设计，操作时扳动手柄即可完成齿盘脱开、刀架回转、齿盘重新啮合锁紧的整套动作，回转过程中无卡滞，定位依靠上下端面齿盘的多齿啮合实现，重复定位精度可控制在0.01mm以内，能够满足普通车削加工的精度要求。

从设计思路来看，这款刀架的结构完全围绕手动操作的便捷性与切削刚性做平衡，中心的锁紧机构采用锥面配合结构，当手柄扳动到锁紧位置时，中心拉杆带动上刀体下压，使上下齿盘完全啮合，同时消除层叠结构之间的配合间隙，保证切削时刀架无窜动、无振动。四根均布的导向立柱既承担刀架回转时的导向作用，也在锁紧时辅助承受切削过程中的径向切削力，避免中心拉杆受侧向力过大出现变形。刀架的整体外形为方正结构，最大回转半径适配小型车床的加工空间，不会在刀架回转时与卡盘、尾座等部件发生运动干涉，安装底座的螺栓孔位置与普通车床的标准刀架安装孔位完全匹配，可直接替换同规格的老旧刀架，无需额外改装中拖板结构。

在实际加工应用中，这类手动方形刀架多用于教学实训车床、小型维修车间的普通车床，以及专用车床的固定工序加工场景，相比电动刀架结构更简单、维护成本更低，不需要额外接入电气控制回路，操作人员经过简单培训即可快速掌握换刀操作。日常维护时只需要定期在齿盘啮合面、中心回转副处加注润滑油，及时清理切削过程中进入刀架缝隙的切屑与切削液，即可保证长期使用的定位精度与操作顺畅度。刀架的各层零件均采用优质碳素结构钢加工，定位齿盘经过淬火处理，表面硬度达到HRC55以上，能够承受车削加工时的切削冲击，长期使用也不会出现齿面磨损导致的定位精度下降问题。

设计建模过程中，需要重点关注各层零件的配合公差，上下齿盘的齿形等分度公差、中心孔的同轴度公差、刀台装刀面与定位基准的平行度公差都是需要严格控制的关键尺寸，这些尺寸直接决定刀架最终的使用性能。同时要考虑手动操作的人机工程，手柄的长度需要匹配操作力矩，避免换刀时操作力过大，球头手柄的握持直径符合人手操作的舒适尺寸，减少长时间操作的疲劳感。刀架的整体高度也需要匹配车床的中心高，保证装夹刀具后刀尖与车床主轴中心等高，不需要额外加装垫刀片调整刀具高度，减少装刀辅助时间。
