强硬化材料精密钻孔专用执行装置

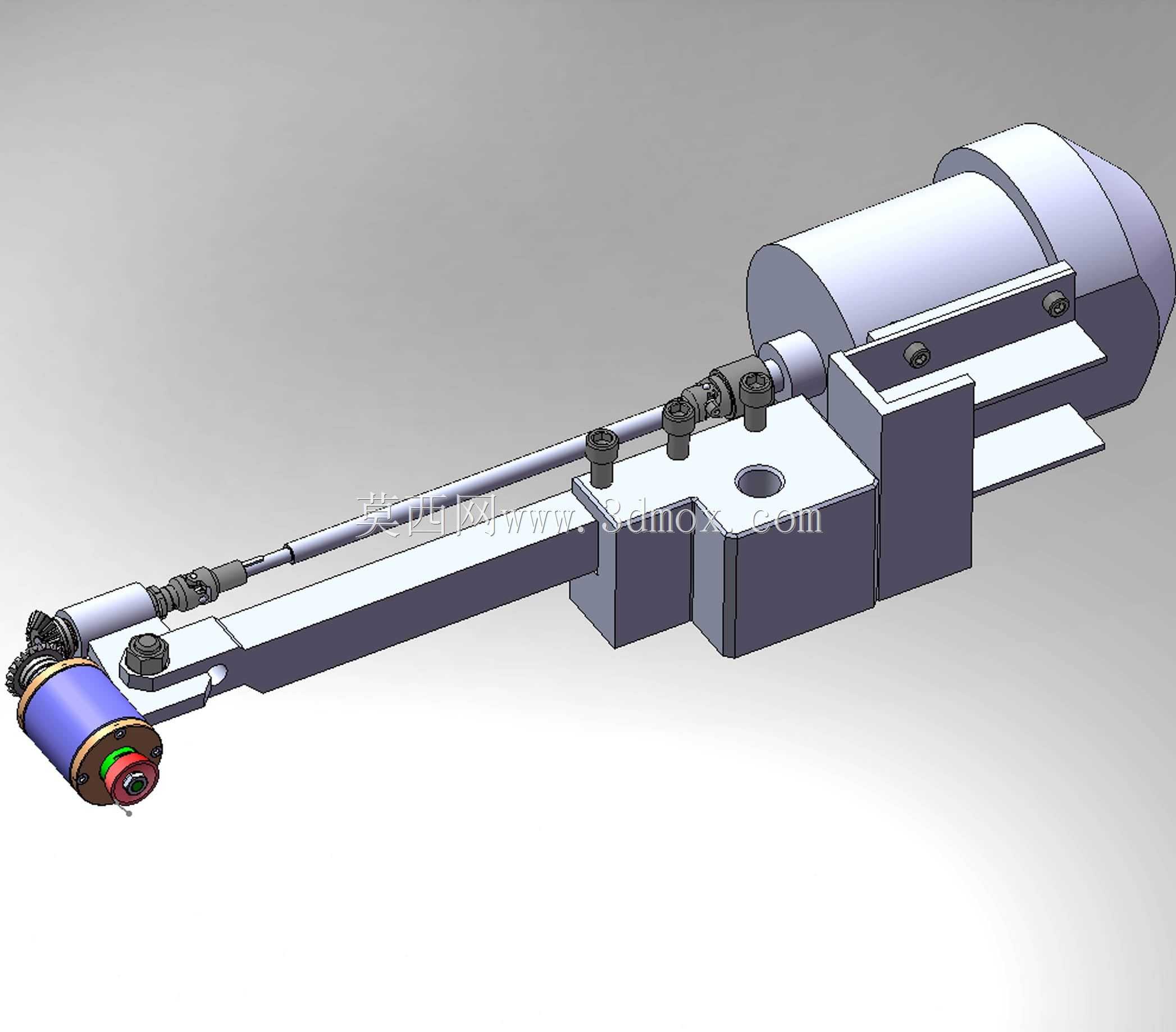

这套钻孔执行装置的设计初衷，是解决常规钻削设备在加工淬硬钢、硬质合金、高硅铝合金等强硬化材料时，容易出现的孔位偏移、孔壁粗糙度超标、钻头崩损的实际加工痛点，目前这类装置多集成在专用精加工机床、自动化产线的钻削工位上，承担小直径精密孔的终加工工序，常见于航空航天零部件加工、精密模具修配、液压阀块深孔加工这类对孔位精度、孔形公差要求极高的生产场景。从结构布局来看，装置采用动力源与进给执行单元同轴排布的设计思路，后端的回转动力单元通过联轴器将扭矩传递至前端的钻夹头安装位，中间的传动杆系做了等径设计，配合三处导向支撑座限制传动杆的径向跳动，避免长距离传动时出现的甩动问题，支撑座内镶嵌了自润滑铜套，无需频繁加注润滑脂即可保证长期运行的同轴度精度，实测传动端的径向跳动量可以控制在0.01mm以内，完全满足精密孔加工的回转精度要求。进给驱动部分采用了平行布置的线性传动结构，和钻削主轴平行设置的进给杆通过两端的铰接座和动力滑台连接，进给动作的动力从装置侧端的驱动单元输出，经齿轮减速后带动进给杆做线性往复运动，这种平行布局的好处是可以大幅压缩装置的轴向总长度，不会因为进给机构的排布导致设备整体过长，方便在狭窄的设备内部腔室、多工位转盘的有限安装空间内布置。安装边界方面，装置的底部设计了一体化的安装基准面，上面预留了两个定位销孔和四个螺栓固定孔，安装时可以先通过定位销和设备安装台的销孔配合完成快速定位，再通过螺栓锁紧，不需要反复调整主轴和安装面的垂直度，基准面的平面度公差控制在0.008mm以内，能保证安装后主轴和进给方向的垂直度误差不超过0.02mm/100mm，避免钻削时出现斜孔、孔口椭圆的问题。装置的前端钻夹头位置做了密封防护设计，钻夹头和主体壳体之间设置了防尘密封圈，可以阻挡钻削产生的硬质切屑、磨削粉尘进入壳体内部磨损传动部件，适合在干式钻削、微量润滑钻削的加工环境下长期运行，不会因为切屑侵入导致传动卡滞。在功能特性上，这套装置的进给行程做了硬限位设计，进给行程的两端都设置了缓冲挡块，避免进给超程导致钻头撞损工件或者设备本体，进给速度可以通过侧端驱动单元的输入参数灵活调整，针对不同硬度的加工材料，可以匹配对应的进给率和主轴转速，比如加工淬硬钢时采用低进给高转速的参数组合，加工硬质合金时配合高频振动钻削的附件，就能实现高精度微孔的稳定加工。和常规的台钻钻削主轴相比，这套装置的整体刚性做了针对性强化，主体的安装座采用整体式铸铁结构，壁厚比普通钻削主轴座厚30%，可以抵消强硬化材料钻削时产生的大轴向切削力，避免钻削过程中出现让刀现象，保证孔的尺寸精度和圆柱度。另外，装置的传动部件都做了模块化设计，导向铜套、密封件、联轴器这些易损件都可以快速拆卸更换，不需要整体拆解设备主体，日常维护的难度很低，适合在量产产线上长期连续运行，减少停机维护的时间。在实际应用中，这套装置既可以单独作为专用钻床的主轴执行单元使用，也可以集成在数控车床的动力刀塔、加工中心的第四轴转台上，完成不同角度的斜孔、交叉孔加工，针对强硬化材料的精密孔加工场景，相比普通钻削装置，它的孔位重复定位精度可以达到0.005mm，孔壁粗糙度能稳定达到Ra0.8以下，不需要后续的铰孔、珩磨工序就能满足多数精密零件的孔加工要求，能有效缩短加工流程，降低生产环节的成本投入。
