切削刀片压制成型工装模具结构

　　这套模具主要应用于硬质合金切削刀片的粉末压制成型工序，是粉末冶金刀片生产线上的核心成型工装，直接决定刀片压坯的尺寸精度、密度均匀性与后续烧结后的形位公差。在实际生产场景中，这类模具安装在机械式粉末压片机上，通过上下模冲的合模动作，将装填在模腔内部的硬质合金混合粉料压制成具备初步形状与强度的刀片坯体，后续坯体经过脱蜡、烧结、刃口研磨等工序即可成为成品切削刀片，广泛用于数控加工、金属切削领域的可转位刀片生产。

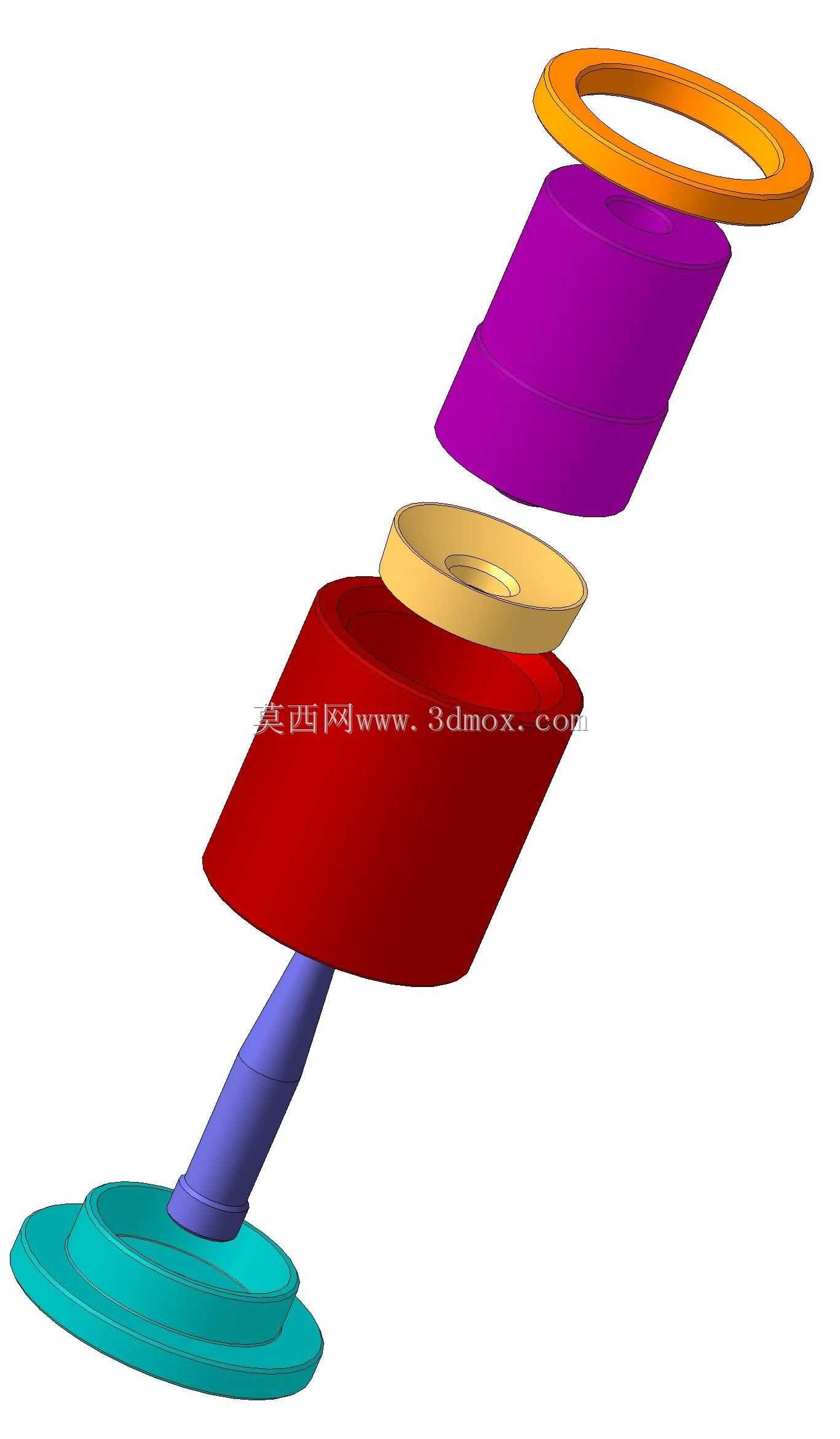

　　从结构拆分来看，整套模具分为下模组件、模腔套、上模冲、定位压环几个核心部分。最底部的青蓝色底座是下模安装定位座，通过台阶段与压片机的下工作台定位孔配合，保证下模冲与设备工作台的同轴度，安装时需要保证底座端面与工作台面的平行度不超过0.02mm，避免压制过程中出现偏载导致坯体密度不均。底座上方连接的紫色斜向杆状结构是下模冲的导向与顶出部件，斜置的结构对应切削刀片自带的安装倾斜角，压制时该部件承受主要的轴向压制力，顶出时则将压制成型的坯体从模腔中平稳顶出，避免坯体出现开裂、缺角等缺陷。

　　中间的红色锥台结构是成型模腔的主体部分，模腔内壁的轮廓完全匹配切削刀片的非工作面外形，锥度设计一方面方便压制完成后的坯体脱模，减少坯体与模腔壁的摩擦阻力，另一方面也适配粉料压制过程中的侧向压力分布，让模腔各位置的受力更加均匀，延长模具使用寿命。模腔上下两端的金色环形件是配合面的耐磨衬环，采用硬质合金材质制作，与上下模冲的配合间隙控制在0.01-0.015mm之间，既可以避免压制过程中粉料从配合间隙溢出产生飞边，也能减少模冲反复开合过程中的磨损，当衬环出现磨损超差时可以单独更换，无需更换整个模腔体，降低工装维护成本。最上方的橙色环形件是上模冲的定位压环，与压片机的上滑块连接，合模时压环首先与模腔上端面贴合定位，保证上模冲进入模腔的位置精度，避免上模冲与模腔发生磕碰损坏刃口成型面。

　　设计这套模具时，首先要根据目标切削刀片的成品尺寸，反向计算粉末压制的压缩比，确定模腔的深度与各成型面的尺寸补偿量，因为硬质合金粉料在压制后烧结过程中会出现一定比例的收缩，不同批次粉料的收缩率存在细微差异，模腔尺寸需要预留0.2-0.3mm的修模余量，方便后续根据试模结果调整尺寸。其次要考虑压制过程中的粉料排气问题，在模腔侧壁与上下模冲的配合位置设计了微小的排气槽，槽深控制在0.03mm以内，保证压制初期模腔内的空气可以顺利排出，避免坯体内部出现气孔、分层等缺陷。另外，模具各活动部件的导向长度经过专门计算，下模冲的导向段长度是直径的1.5倍，保证反复上下运动过程中不会出现卡滞、偏斜，上模冲的导入段设计了15度的导入角，合模时可以顺利进入模腔，不会刮伤模腔内壁。

　　从安装边界来看，整套模具的最大外径为120mm，总闭合高度为185mm，适配公称压力100吨以内的机械式粉末压片机，安装时上下安装面的螺栓孔采用标准M10螺纹孔，孔位分布符合通用粉末压机的工作台安装尺寸，不需要额外制作过渡连接板即可直接安装。模具的工作行程为45mm，对应刀片压坯的成型高度为12mm，压制时的单位面积压力控制在1.5-2吨每平方厘米，保证压坯的密度达到6.8-7.2g每立方厘米，满足后续烧结的密度要求。在实际使用过程中，每次压制前需要在模腔内壁涂抹少量硬质合金专用脱模剂，减少脱模阻力，每生产1000件产品需要检查模腔内壁与模冲的磨损情况，当成型面的粗糙度超过Ra0.8时需要进行抛光处理，避免坯体表面出现划痕影响成品外观。这套模具的结构设计充分考虑了粉末压制的工艺特点，各部件的拆分方式方便日常维护与易损件更换，能够满足批量生产过程中的稳定性与精度要求，相比传统的整体式模具，易损件更换成本降低60%以上，生产效率提升15%左右。
