食品加工用倾斜式颗粒物料输送设备

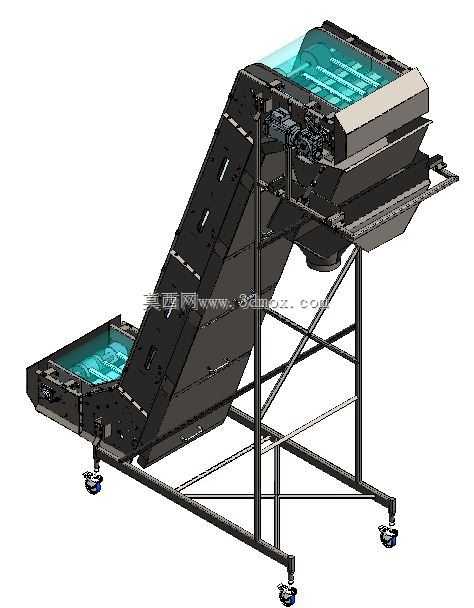

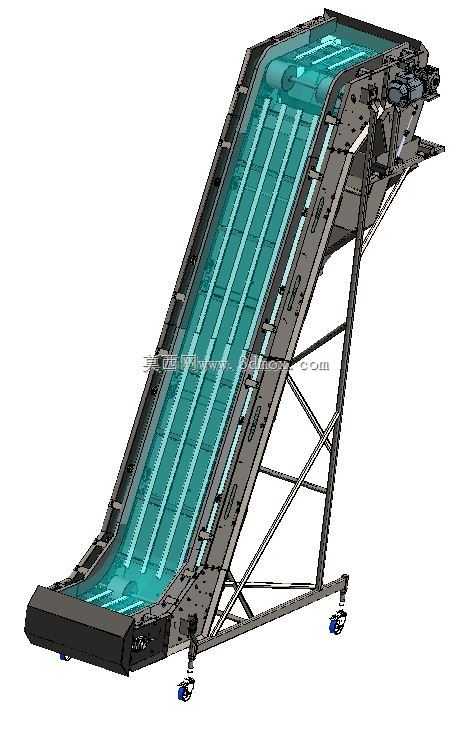

在休闲食品、粮食加工、膨化食品生产的产线布局中，这类倾斜式颗粒输送设备常布置在前段原料出料端与中段加工设备的衔接工位，用来完成散状颗粒物料从低位料仓向高位加工设备的连续给料，避免人工上料带来的物料污染、给料量波动问题，适配炒货、膨化谷物、糖果颗粒、粮食籽粒等无明显粘性的散料输送场景。设备整体采用Z型倾斜布局，低位水平段承接上游来料，中段倾斜段完成物料抬升，高位水平段设置出料导槽将物料送入下游设备，整体机架采用方管焊接框架结构，底部配置可调脚杯与万向脚轮组合，既可以在固定工位调整水平度保证运行平稳，也能在产线调整时短距离推移换位，适配多品种小批量生产的车间柔性布局需求。

从功能设计来看，输送面两侧设置了加高挡边，避免倾斜输送过程中颗粒物料从侧边撒落，挡边与输送带采用一体化结构，减少物料卡滞的缝隙；低位段的接料区设置了敞口式料斗结构，可承接人工倒料或者上游振动筛、料仓的来料，料斗边缘做了折边强化处理，避免长期受物料冲击出现变形；高位出料端设置了可调整角度的导料槽，可根据下游设备的进料口位置调整出料方向，减少物料落料时的飞溅。驱动单元布置在高位段的端部，采用电机直连减速机构的驱动方式，缩短传动链长度，减少日常维护的润滑点，驱动端设置了张紧调节结构，可通过调整尾部轴承座的位置补偿输送带长期运行后的拉伸变形，保证输送带与传动辊之间的摩擦力足够，避免出现打滑丢转的问题。

设计过程中首先根据颗粒物料的安息角确定了倾斜段的提升角度，角度控制在颗粒物料不会出现自滑的范围内，同时兼顾提升高度与设备占地长度的平衡，避免倾斜角度过大导致物料下滑，也避免角度过小导致设备整体长度过长占用过多车间空间。输送带的带速根据常规食品颗粒的输送产能做了匹配设计，带速范围适配每小时数吨的散料输送需求，同时在输送带上设置了横向的挡条，在倾斜段承托物料，避免大倾角输送时物料沿输送带表面下滑。机架的支撑结构采用斜撑加固的方式，在倾斜段与水平段的衔接位置做了加强焊接，避免设备长期运行出现框架变形，所有与物料接触的部位都采用了符合食品接触要求的材质设计，表面做了光滑处理，减少物料残留，方便日常生产结束后的清洁作业。

安装边界方面，设备低位接料端的高度适配常规车间地面料仓或者人工倒料的操作高度，不需要额外挖坑做地台，直接放置在硬化车间地面即可完成安装；高位出料端的高度适配常见的食品加工设备比如烘烤机、调味滚筒、包装机料斗的进料口高度，不需要额外增加转接料斗；设备的整体宽度控制在常规车间通道的通行宽度范围内，推移换位时不会与周边设备发生干涉；电气控制接口预留在设备侧方的机架位置，可直接接入车间产线的集中控制系统，实现与上下游设备的联动启停，避免出现物料堆积或者空转运行的情况。设备的两侧预留了观察与维护的操作空间，日常检查输送带运行状态、清理残留物料时不需要拆除额外的防护结构，侧面的防护盖板采用快拆结构，检修时可以快速拆卸，缩短停机维护的时间。针对食品生产场景的清洁需求，设备底部的框架设计时预留了冲洗排水的空间，不会出现清洁积水残留的卫生死角，适配食品车间定期水洗清洁的生产管理要求。
