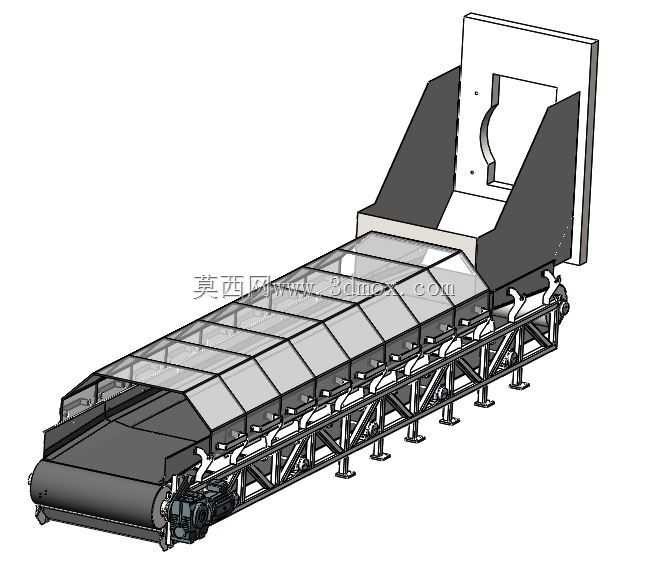

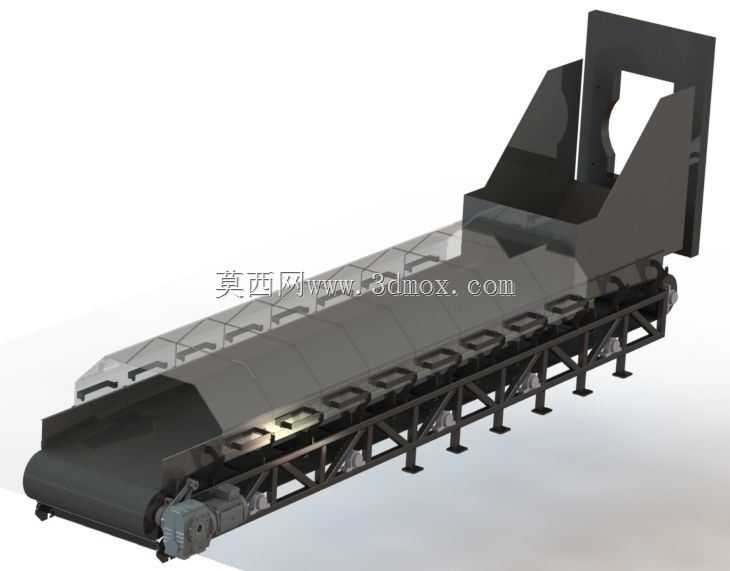

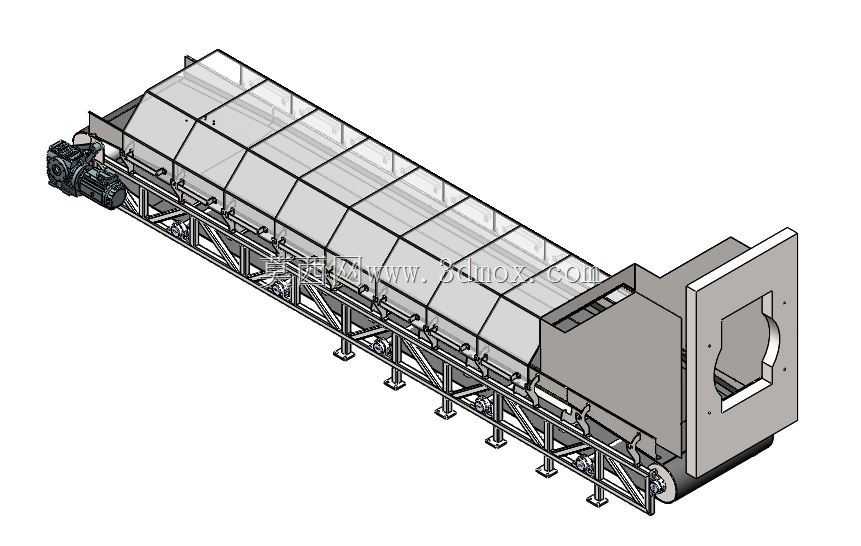

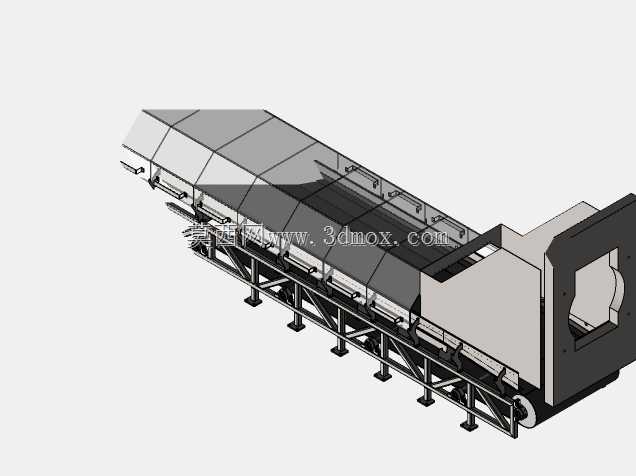

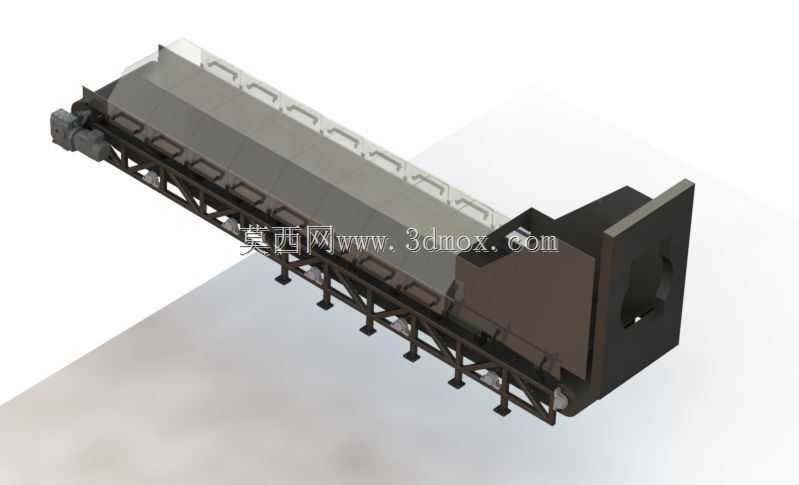

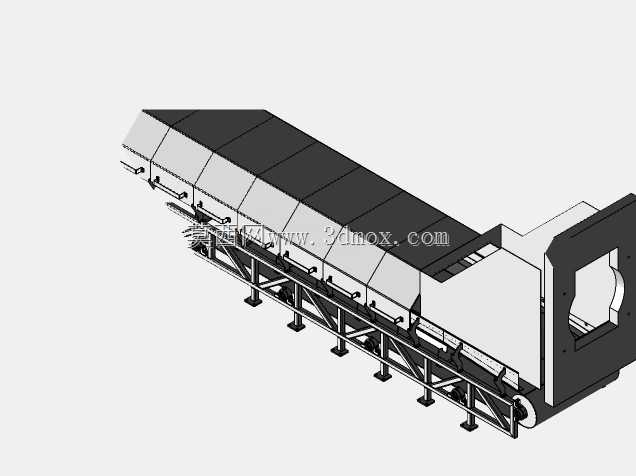

半嵌式槽型皮带物料输送结构设计

　　这套槽式带式输送结构，最初是针对厂房外墙半跨安装的散料转运场景做的方案，不少老旧厂房改造时，车间内部没有足够的设备布设空间，散料从车间内产出后需要直接转运到外侧的货运通道或者料仓位置，常规的平皮带输送机如果完全架在室外，不仅防雨防护难做，物料撒漏后清理难度大，完全架在室内又会占用本就紧张的生产通道空间，半嵌式的安装思路刚好能解决这个矛盾：机架一半穿过墙体预留洞口固定在室内地坪，另一半悬挑在室外侧，物料从室内端落料后顺着皮带直接输送到室外接料点，不用额外做跨墙的溜槽转接，减少了物料转接过程中的撒漏和粉尘溢出。

　　机架主体采用T型滑动型材做承托结构，没有选用常见的滚筒托辊组，主要是考虑到这类半嵌安装的设备后期维护空间有限，滚筒托辊组数量多，一旦出现轴承损坏需要更换，室外侧的悬挑段操作空间非常局促，T型型材作为滑动承托面，和皮带背面直接接触，结构件数量少，整体刚性比分散布置的托辊组更好，安装时不需要逐个调整托辊的水平度来保证皮带不跑偏，只要把整段型材的安装面校平就能满足皮带运行的平面度要求，加工和安装的成本都能压得更低，日常维护只需要定期检查型材承托面的磨损情况就行，维护频次比托辊结构低很多。

　　设计时特意把接料段的槽型挡边做了加高处理，散料从上游设备落料时存在一定的下落冲击力，加高的挡边能避免物料在受料点撒出，挡边和机架采用螺栓连接，后期如果磨损可以单独更换，不用整体更换机架段。驱动端布置在室内侧的固定段上，一方面室内环境更稳定，能减少粉尘、雨水对电机和传动部件的侵蚀，另一方面驱动端重量更大，布置在室内固定段能平衡室外悬挑段的重量，降低机架对墙体固定点的载荷要求。目前的结构预留了皮带张紧装置的安装位置，张紧结构设计在驱动端的对侧，也就是室外悬挑段的端部，采用螺旋张紧的形式，调整时不需要爬到机架下方，在端部就能操作张紧螺杆来调整皮带的张紧度，后期运维的便利性更好。

　　安装边界上，墙体预留洞口的尺寸需要比机架外形每侧大出50mm的安装调整间隙，机架穿入墙体后，洞口和机架之间的缝隙用阻燃密封材料填充，避免车间内外的空气对流造成能耗损失或者粉尘外溢。室内侧的机架支腿直接用地脚螺栓固定在混凝土地坪上，支腿底部设置可调垫铁，用来调整机架整体的水平度，保证皮带运行时不会出现单侧偏载的情况；室外悬挑段不需要额外做落地支撑，靠机架自身的型材强度就能满足载荷要求，选型时需要根据输送物料的密度、输送量来核算T型型材的壁厚，避免满载时悬挑段出现下挠变形，一般输送散粮、碎料这类密度较低的物料时，常规壁厚的T型型材就能满足挠度要求，如果输送矿石、砂石这类高密度物料，需要适当加大型材截面规格，或者在悬挑段中部增加斜拉支撑固定在墙体上。

　　上盖采用透明材质设计，主要是方便日常巡检时直接观察皮带的运行状态和物料的输送情况，不用频繁掀开盖板检查，透明盖板和槽型挡边之间采用快拆卡扣连接，清理皮带或者处理卡料时能快速拆卸。整个结构目前完成了主体承托部分的设计，后续还需要补充皮带清扫器、导料槽密封、防雨罩这些附属结构，才能满足长期户外运行的要求，对于做小型散料转运线改造的设计人员来说，这个结构的型材选型、安装固定方式都可以直接参考调整，不用从零开始搭建设计框架。
