插齿机用刀头调节滑块结构设计

在齿轮加工车间的插齿工序段，这类刀头滑块是插齿机主轴端的核心执行部件，直接承担插齿刀具的装夹固定、位置微调与进给导向功能，区别于车床、铣床的通用刀架结构，它需要匹配插齿加工往复冲程的高频冲击载荷，同时保证刀头切削位置的重复定位精度，避免插齿过程中出现让刀、齿形偏差等加工缺陷。从实际应用场景来看，这类滑块组件多用于中小模数圆柱齿轮的插齿加工，适配常规立式插齿机的主轴安装接口，不管是直齿圆柱齿轮还是小螺旋角内齿圈的加工，都能通过该滑块完成刀头的伸出量调节、周向角度微调，配合工作台的分度运动完成全齿形的切削成型。

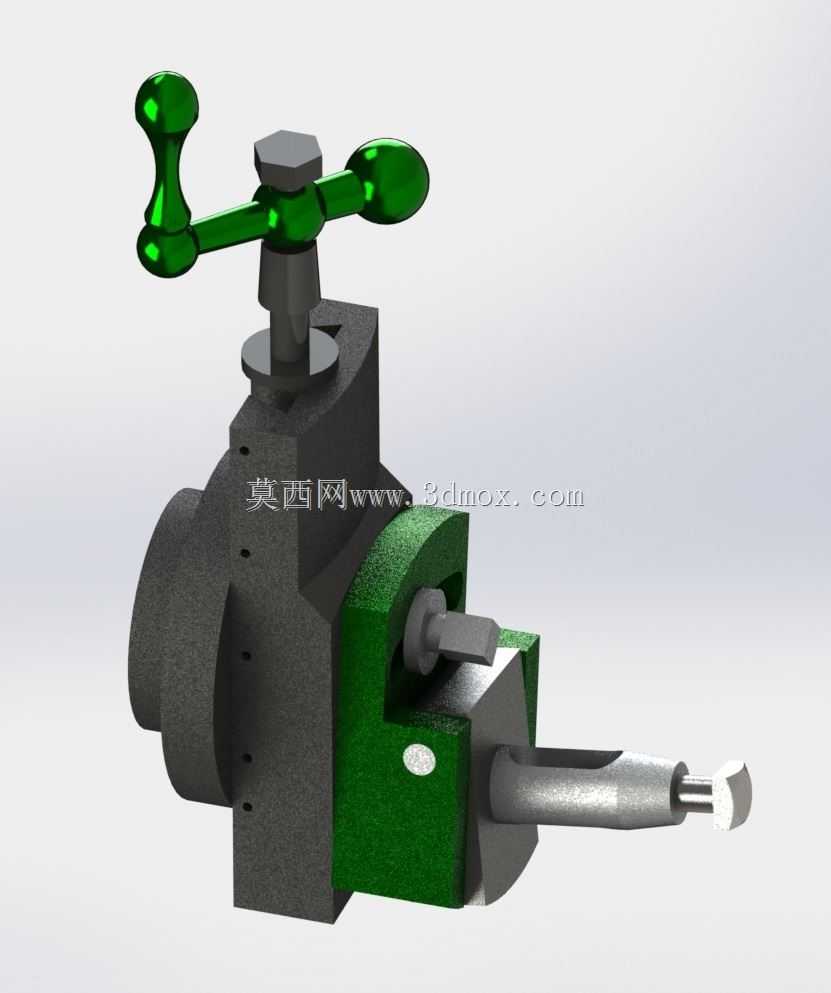

从功能特性上拆解，该滑块组件分为手动调节端、夹紧定位段、滑块导向基体、刀头装夹端四个核心部分：顶部的T型手摇柄是手动调节的操作端，采用大半径球头手柄设计，操作时无需额外辅助工具，徒手就能完成锁紧与调节操作，手柄下方的六角锁紧螺母可以在刀头位置调整到位后完成轴向锁止，避免加工过程中受切削振动影响出现位置偏移。滑块基体采用分体式导向结构，绿色涂装的滑动座与灰色铸铁基体之间采用燕尾槽配合，配合间隙可以通过侧面的紧定螺钉微调，既保证滑动调节时的顺畅度，又能将导向间隙控制在0.02mm以内，满足插齿切削的刚性要求。刀头装夹端采用横向穿销+轴向顶紧的固定方式，可以适配标准锥柄插齿刀的安装，装夹时刀具锥柄插入安装孔后，侧面的锁紧销穿入刀具锥柄的扁尾槽，再通过端部的顶丝完成轴向拉紧，保证刀具装夹后的径向跳动不超过0.01mm，避免插齿时出现齿面振纹。

从设计思路来看，该结构优先考虑了加工现场的操作便捷性与维护成本，所有调节操作都集中在组件的上部与侧部，操作人员站在机床操作位就能完成所有调整动作，不需要探身到主轴下方操作，降低了操作风险。基体材料选用灰铸铁铸造，经过时效处理后再进行导轨面的磨削加工，既保证了基体的减震性能，抵消插齿往复运动带来的振动，又能保证导向面的耐磨性能，长期使用后仅需重新刮研燕尾配合面就能恢复精度，不需要整体更换组件。滑动座部分采用45号钢调质处理，表面做氧化发蓝与涂装处理，与铸铁基体形成软硬配合的摩擦副，磨损后仅需更换滑动座镶条就能修复导向精度，大幅降低了设备维护成本。

关于安装边界与尺寸适配，该滑块组件的上部安装轴径与常规Y5120、Y54等型号插齿机的主轴安装孔匹配，安装时直接插入主轴端面的定位孔，通过法兰面的螺栓完成固定，不需要额外制作过渡连接盘。滑块的总行程为60mm，可以满足常规插齿加工的刀具伸出量调节需求，调节时每旋转顶部手柄一圈，刀头进给量为2mm，配合刻度盘可以实现0.02mm精度的微调，满足不同模数齿轮加工的切削深度调整要求。组件的整体外轮廓尺寸控制在220mm×160mm×180mm范围内，安装后不会与插齿机的工作台、工件夹具产生运动干涉，即使是加工最大直径200mm的内齿圈，滑块组件的外伸部分也不会碰到工件内壁。在实际装配调试时，需要先将滑动座与基体的配合间隙调整到合适范围，手动推拉滑动座时无卡顿、无明显旷量，再安装顶部的调节螺杆与锁紧机构，调试完成后要全程手动盘车检查全行程范围内的运动顺畅度，确认无卡滞点后再进行空载试运转，试运转时往复冲程运行10分钟无异常温升、无松动偏移，才能正式装夹刀具进行加工。另外在日常维护中，每班加工结束后需要清理燕尾导轨面的切屑与切削液残留，定期加注锂基润滑脂，避免切屑进入配合面造成导轨面拉伤，延长组件的使用寿命。
