带热回收功能的住宅通风系统结构设计

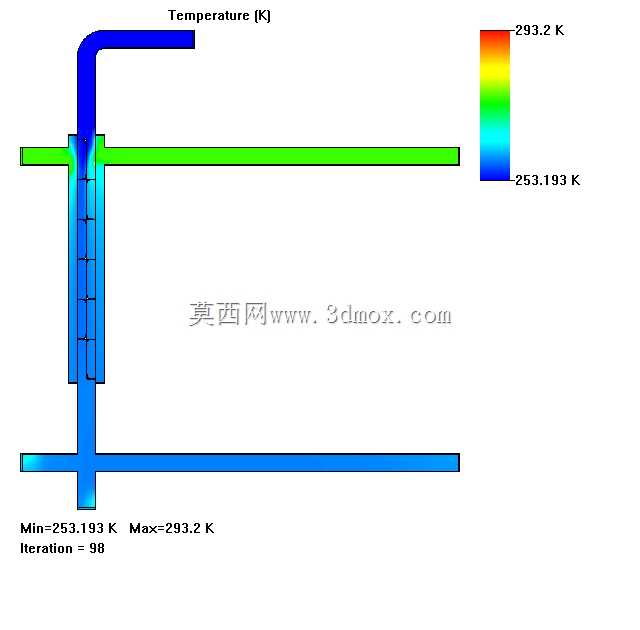

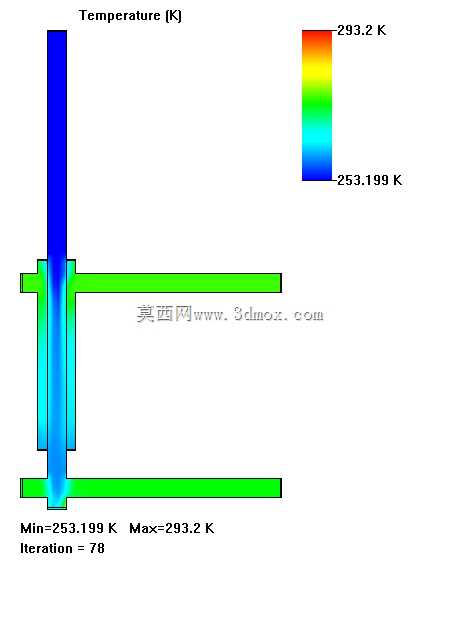

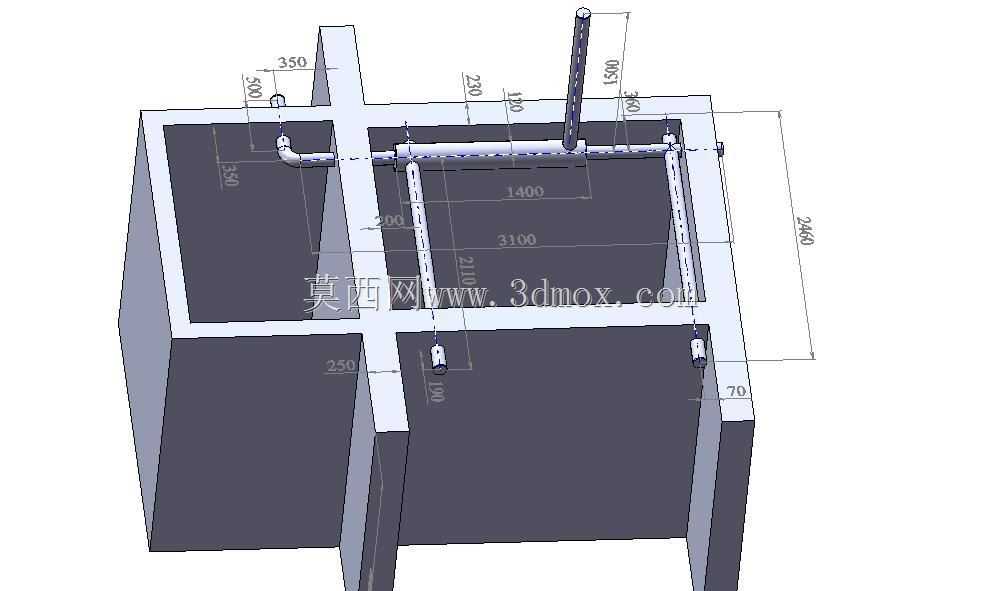

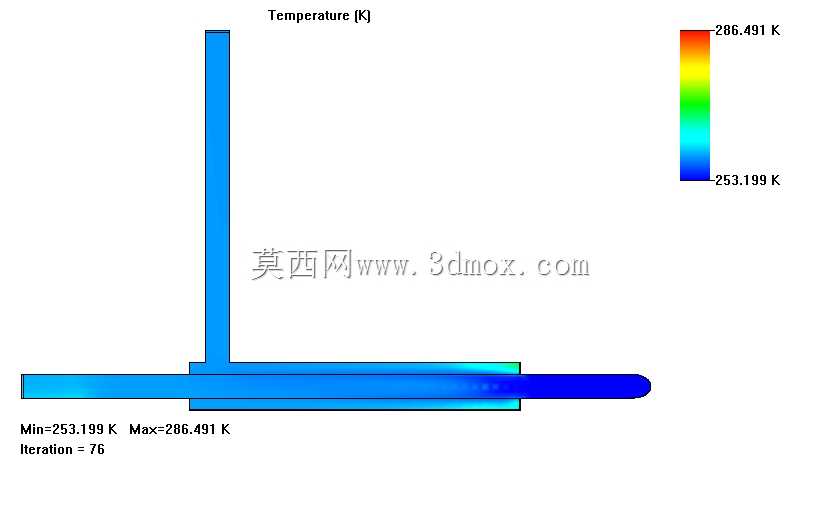

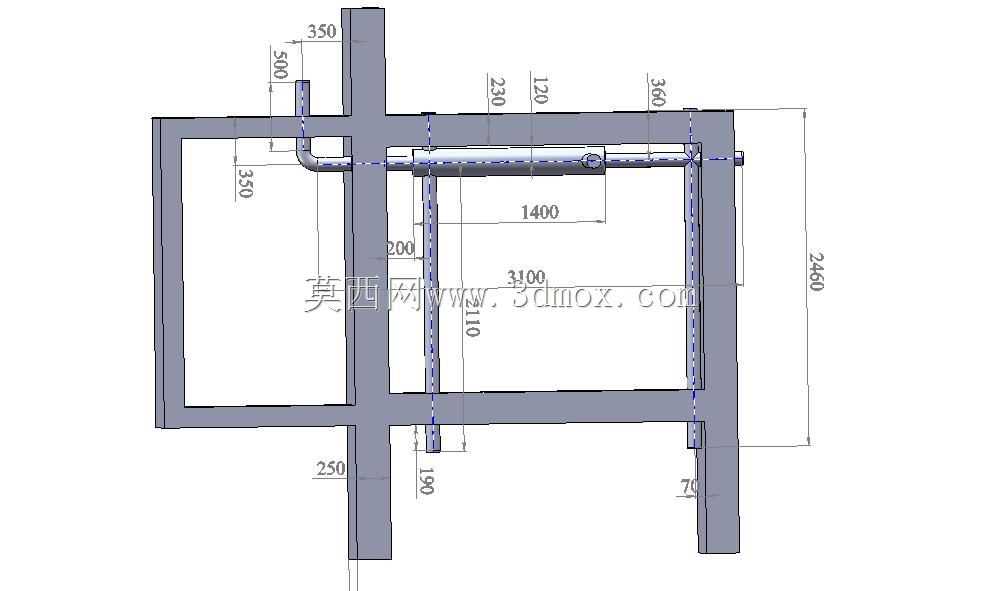

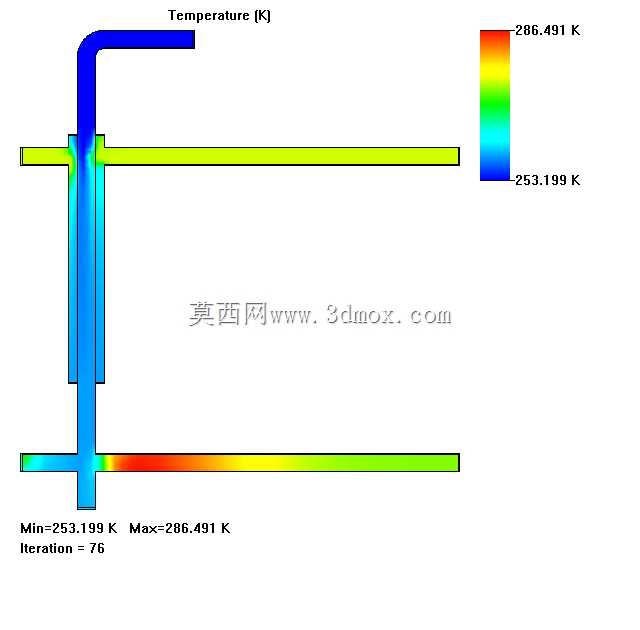

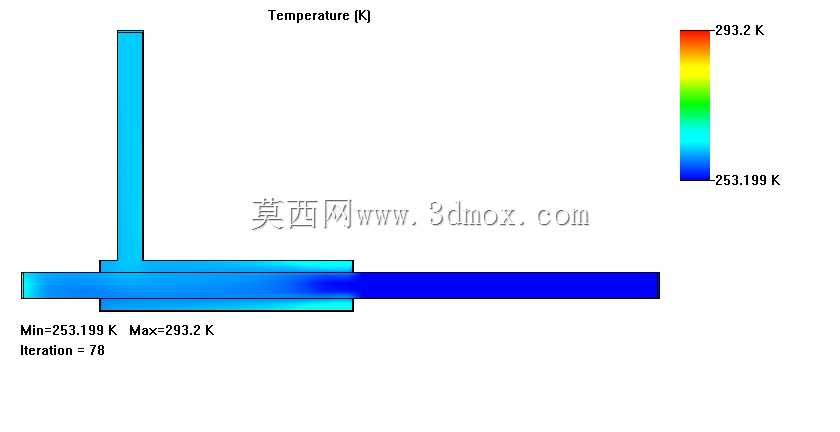

这套带热回收功能的通风系统，核心应用场景是小型独立居住空间的室内空气置换，解决密闭空间内通风换气时的热量损耗问题，尤其适用于保温性能较好、冬季采暖或夏季制冷能耗占比较高的居住场景，在引入室外新鲜空气、排出室内污浊空气的过程中，通过热回收芯体完成进出风的热量交换，大幅降低通风带来的室内温湿度波动，减少暖通系统的额外负荷。从结构设计逻辑来看，整个系统采用上下分层的管路布局，适配建筑内部的墙体分隔结构，送排风管路沿着建筑内部的隔墙与顶板间隙敷设，尽可能减少对室内使用空间的占用，管路的走向避开了室内主要的活动区域与家具摆放位置，所有风口的点位设置都对应不同功能隔间的空气流通需求，避免出现通风死角。设计过程中首先明确了不同隔间的通风量需求，根据空间容积计算得出对应管径的风管规格，图中标注的尺寸清晰界定了各段管路的安装边界：竖向排风立管伸出屋面的长度满足防风防雨的安装要求，水平管段距离顶板、墙体的预留间隙满足后期保温层包覆与检修操作的空间需求，各段风管的长度尺寸结合建筑内部的开间进深做了适配，3100mm、1400mm的水平管段对应大空间的送风覆盖范围，350mm、230mm的短管段用于管路转向与风口接驳，管路上预留的检查口位置对应管路弯头、三通等易积尘的节点，方便后期维护清理。系统的热回收功能通过核心换热单元实现，进出风管路在换热单元处呈交叉布置但不发生气流掺混，排出的室内污浊空气携带的余热（冬季）或余冷（夏季）通过换热芯体传递给进入室内的新鲜空气，在不损失空气品质的前提下回收大部分排风中的能量，相比普通直流式通风系统能降低六成以上的通风热损耗。管路的固定支架设置在墙体与顶板的结构受力点上，支架间距符合风管安装的规范要求，避免管路长期运行产生振动异响，风口的安装位置距离墙面70mm的预留尺寸，既满足风口安装的操作空间，也避免出风直吹墙面造成积尘或结露。整个系统的结构设计充分考虑了既有建筑改造的安装适配性，所有管段的拆分尺寸都能通过常规的建筑检修口进入室内，不需要对原有建筑结构做大规模拆改，管路连接采用标准化的插接式接口，安装过程中不需要复杂的焊接作业，降低现场施工的难度与工期。气流组织设计上采用下送上回？不对，结合图中的管路布局，送风管路延伸至各隔间的下部区域？不，图中竖向支管的位置对应隔间的边角位置，新鲜空气从送风支管送入室内后，在空间内形成缓慢的气流扩散，携带室内的污浊空气从上部的排风口汇入排风立管，最终经热回收单元换热后排出室外，这种气流组织方式能保证新鲜空气首先经过人员活动区域，提升通风的实际效率，避免新鲜空气未经过人员活动区就直接被排出的短路问题。设计时还考虑了管路的阻力平衡，通过调整不同管段的管径与弯头数量，让各个风口的风量偏差控制在合理范围内，不需要额外加装过多的风量调节部件，降低系统的整体阻力与后期运行的风机能耗。所有管路的转弯处都采用大曲率半径的弯头，减少气流在弯头处的局部阻力，三通部位采用斜向接驳的方式，避免气流对冲产生的噪声与阻力损耗。从安装边界来看，整个系统的竖向总高度2460mm，适配常规住宅的层高要求，水平方向的管路布局不超出建筑内部的隔墙范围，不会与室内的其他管线（给排水、电气管线）产生位置冲突，设计阶段就预留了与其他专业管线的交叉避让空间，管底距离地面的高度满足室内通行与家具摆放的净高要求，不会对日常使用造成干扰。
