BLM7G1822S功率MMIC晶体管三维建模

在射频通信设备的硬件开发流程中，功率放大链路的核心器件选型与结构适配，直接决定了整机的发射效率、信号覆盖能力与长期运行稳定性，BLM7G1822S-40PB这款LDMOS二级功率MMIC，正是面向1.8GHz频段通信场景设计的核心放大器件，其三维模型的精准构建，能够为通信设备结构工程师、硬件Layout工程师提供可靠的装配校验依据，避免在样机试制阶段出现器件干涉、安装间隙不足、散热路径设计偏差等常见工程问题。

从实际工程应用场景来看，这类LDMOS功率MMIC常被部署在宏基站射频前端、专网通信中继设备、数字对讲基站、航空通信地面台的发射链路中，作为二级推动级或末前级功率放大单元，承担将前级小信号放大至足够功率电平，驱动末级功放管或直接馈入天线阵列的功能。不同于小信号贴片晶体管，这类功率器件在工作时会产生持续的热耗散，因此其结构设计不仅要考虑引脚的电气连接可靠性，还要兼顾散热面与设备壳体散热结构的紧密贴合，这就要求三维模型必须精准还原器件的每一处外形边界与安装特征，不能仅做简化的示意性建模。

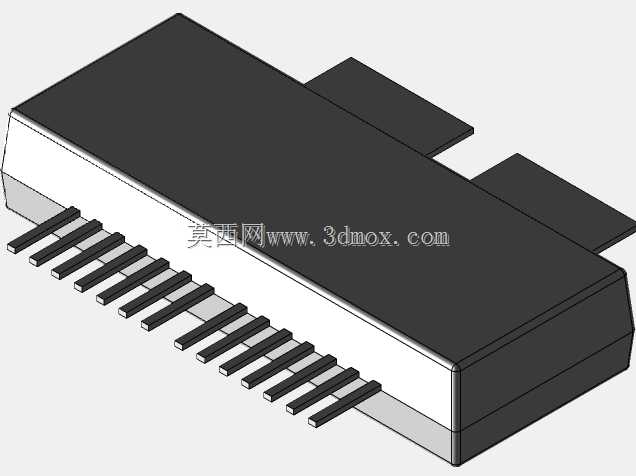

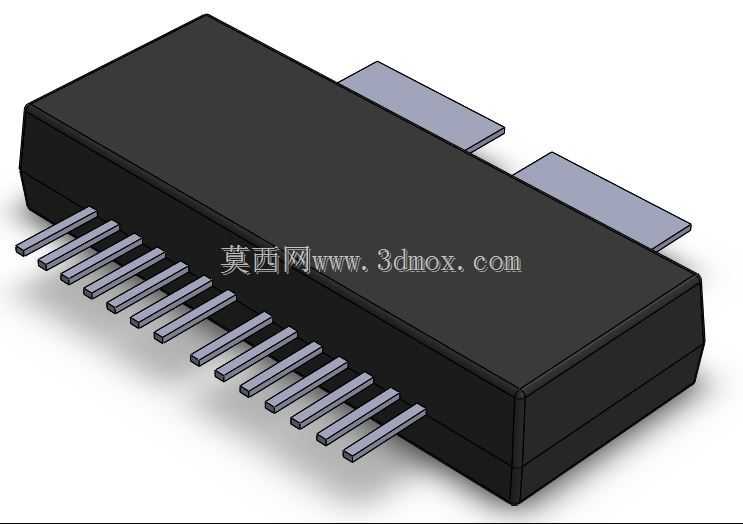

在模型的设计思路上，首先要还原器件的主体封装结构：黑色塑封主体的棱边倒角、表面平整度都需要与实物一致，避免在结构装配校验时，误判器件与上方屏蔽罩的间隙——很多通信设备的射频前端都会加装金属屏蔽罩来隔绝电磁干扰，如果模型对塑封体的高度还原存在偏差，很容易出现屏蔽罩装配后压碰器件本体，导致器件应力损坏的问题。器件两侧的大面积金属散热翼片是建模的重点，这部分结构不仅是器件安装时的主要受力固定点，更是核心的热传导路径，模型中需要精准还原翼片的厚度、伸出长度、安装孔位的相对位置，确保工程师在设计散热基座时，能够让散热翼片与基座的安装台面完全贴合，不会出现悬空或翘曲的问题，保证热阻处于设计允许范围内。

引脚部分的建模同样需要贴合工程实际需求，这款器件采用单侧直插式引脚排布，共18根信号引脚，每根引脚的宽度、厚度、引脚间距、伸出塑封体的长度都需要严格按照器件手册的安装尺寸还原，不能出现引脚间距偏差导致的PCB Layout适配问题。很多工程师在做PCB封装设计时，容易忽略引脚的成型角度与伸出长度，导致波峰焊或回流焊后引脚出现虚焊、连焊，或是器件装配后引脚应力过大，长期温循后出现引脚断裂的问题，精准的三维模型能够在设计阶段就完成引脚与PCB焊盘的匹配校验，提前规避这类工艺风险。

从安装边界的维度来看，这款器件的安装需要预留足够的操作空间：首先是器件本体上方需要预留至少2mm的安全间隙，避免与上方的结构件、屏蔽罩发生干涉；器件两侧散热翼片的固定螺丝周边，需要预留3mm以上的螺丝装配操作空间，方便生产时用电动螺丝刀完成锁付；引脚伸出PCB背面的长度需要控制在1.5-2mm之间，过长容易导致焊接后引脚与背面的金属结构发生短路，过短则会影响焊接的可靠性。另外，器件的散热翼片下方需要设计对应的导热衬垫安装区域，模型中还原的翼片平面度特征，能够帮助工程师选择合适厚度的导热衬垫，既保证热传导效率，又不会因为衬垫过厚导致器件装配后浮高，影响引脚焊接质量。

在射频链路的结构设计中，这类功率器件的位置布局还需要考虑与周边电容、电感、微带线的距离，三维模型能够直观呈现器件的实际占位，帮助工程师优化射频链路的布局，减少信号传输路径的损耗，同时避免器件的散热结构对周边敏感小信号元件造成热影响。很多新手工程师在做通信设备结构设计时，容易把功率器件和温度敏感的晶振、小信号放大管靠得太近，导致整机工作时温漂超标，性能不稳定，借助精准的三维模型，就可以在设计阶段完成热影响区域的初步评估，合理规划器件的布局位置，减少后期样机调试的迭代次数。

不同于通用的示意性电子元件模型，这款功率MMIC的三维模型在细节上还原了塑封体与金属散热翼片的结合位置、引脚根部的塑封包裹特征，这些细节虽然不影响大的装配校验，但在做整机的电磁兼容仿真、热分布仿真时，能够提供更贴近实物的模型基础，提升仿真结果的参考价值。比如塑封体的介电常数、金属翼片的导电特性，都可以在仿真软件中赋予对应的材料属性，更准确地模拟器件工作时的电磁辐射与热传导路径，帮助工程师在设计阶段就发现潜在的EMC问题与散热瓶颈。

对于从事通信设备结构设计、硬件开发的工程师来说，这类精准的器件三维模型是提升研发效率、减少试制问题的重要基础资料，不需要在拿到实物样品后再手动测绘建模，能够直接导入到常用的三维设计软件中完成装配校验、布局优化，把更多的精力放在链路性能优化、散热结构设计这些核心工作上，避免因为基础器件模型的偏差，导致整个项目的研发周期拉长，甚至出现批量生产的工艺问题。
