气井钻井用模块化组件钻头结构设计

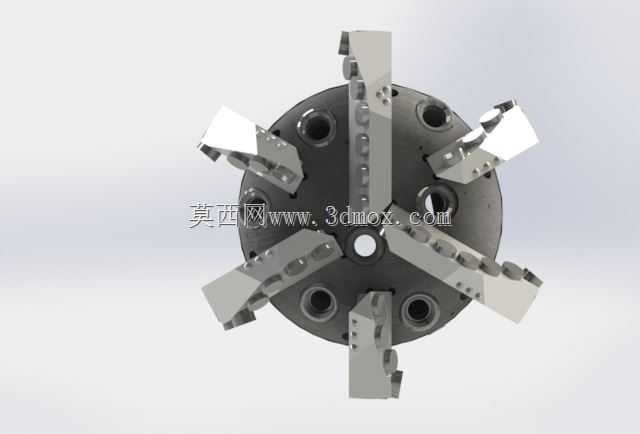

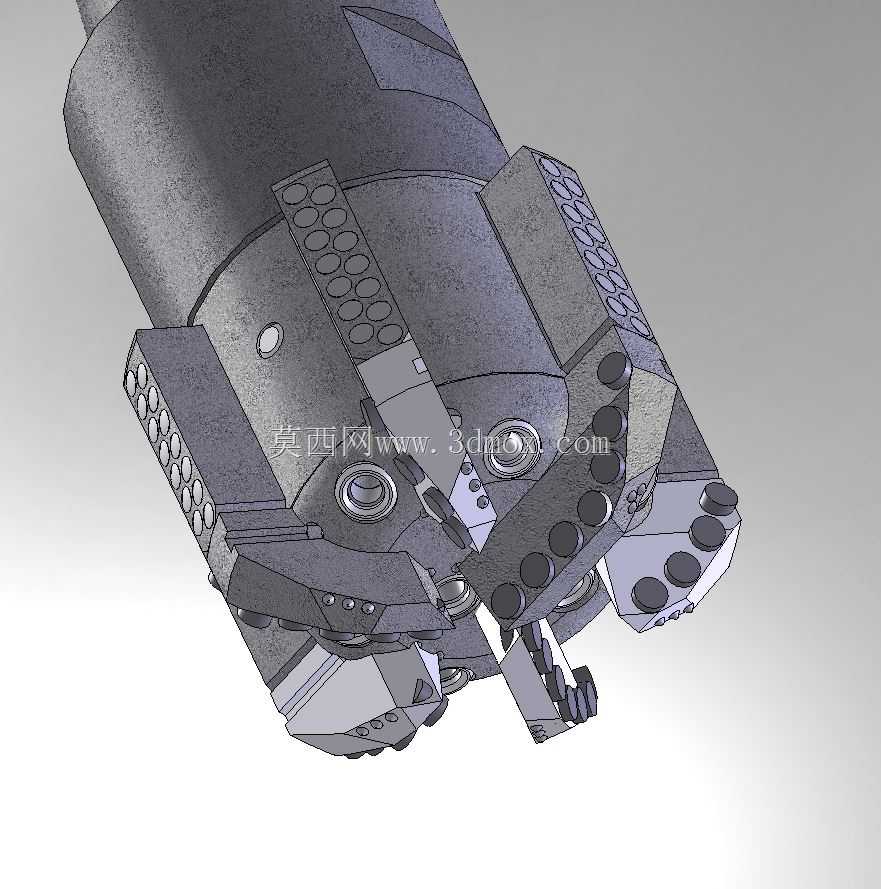

这款组件钻头主要面向气井钻井作业场景，适配中硬至硬地层的直井、定向井钻进工况，作为钻具末端的核心破岩执行部件，直接承担破碎岩层、形成规则井眼的功能，其模块化的结构设计，主要针对气井钻井过程中钻头局部磨损后需整体更换、作业成本高、起下钻周期长的痛点，将刀翼、切削齿座、保径段等易损耗部位设计为可独立拆分替换的模块单元，现场作业时无需将整个钻头返厂修复，仅需在钻台完成磨损模块的更换即可重新下钻，能有效压缩非生产作业时间，降低气井开发的钻具投入成本。从结构设计逻辑来看，钻头整体采用多刀翼非对称排布方案，刀翼数量根据破岩需求设置为5组，不同刀翼上的切削齿采用交错布齿方式，前排切削齿选用大尺寸聚晶金刚石复合片，承担主要的破岩吃入载荷，后排齿设置为锥形齿结构，在钻进过程中起到辅助破岩、限制切削齿吃入深度的作用，避免硬地层钻进时出现切削齿过载崩损的问题；刀翼表面预留的排屑槽采用大倾角流线型设计，槽道截面从钻头中心向外缘逐渐拓宽，配合钻井液的上返流速，能及时将破碎产生的岩屑携带出井底，减少岩屑在井底的重复破碎，降低钻头的额外磨损与钻进扭矩波动。保径部位的设计同样采用模块化结构，保径条上镶嵌高密度硬质合金柱，在井壁修整过程中保证井径规则度，避免出现井径扩大率超标的问题，同时保径模块可单独拆卸更换，当保径部位磨损导致井眼缩径风险时，无需更换刀翼主体即可完成修复。钻头的连接端采用标准API钻具螺纹接口，可直接与现场常用的钻铤、井下动力钻具匹配连接，安装时无需额外加工过渡接头，连接端面设置有密封槽，可配合密封件实现钻井液流道的密封，避免高压钻井液从连接部位泄漏影响井底水力参数。从安装边界尺寸来看，钻头外径适配常规气井钻井的井眼尺寸，整体长度控制在钻具组合允许的末端工具长度范围内，不会影响井下随钻测量工具的信号传输；各模块之间采用定位销+高强度螺栓的连接方式，连接部位的配合面经过精密研磨，保证模块装配后的同轴度误差控制在0.02mm以内，避免高速旋转时出现动不平衡量过大导致的钻具横向振动问题。流道设计采用中置分水结构，钻井液从钻头内部的主流道进入后，通过各刀翼上的分水孔直接喷射到切削齿工作表面，一方面可以及时冷却切削齿，降低复合片因高温导致的磨损加速问题，另一方面高速射流可以直接冲击井底岩石，辅助破岩同时冲净齿面附着的岩屑，避免泥包现象的发生。在实际作业适配性上，这款模块化钻头可根据不同地层的岩性特点，灵活更换不同齿型、不同出刃高度的刀翼模块，比如在砾石层钻进时可更换抗冲击性能更强的球形齿刀翼，在泥页岩地层可更换大排屑槽、自清洁效果更好的刀翼模块，无需重新设计制造整个钻头，大幅提升了钻具对不同地层的适配能力。各模块的连接部位均做了加厚处理，连接螺栓采用高强度合金结构钢制造，经过调质处理后具备足够的抗拉、抗剪强度，可承受120kN以内的钻压载荷与120rpm以内的转速工况，满足常规气井钻井的参数使用要求。刀翼本体采用高强度合金钢锻造毛坯加工，表面经过硬化处理，基体硬度达到HRC42以上，可承受钻进过程中的冲击载荷，避免刀翼出现断裂变形的问题；切削齿的焊接采用低温钎焊工艺，保证复合片与齿座的连接强度，同时避免高温对聚晶金刚石层的性能损伤。
