多通路流体混合喷射喷嘴结构设计

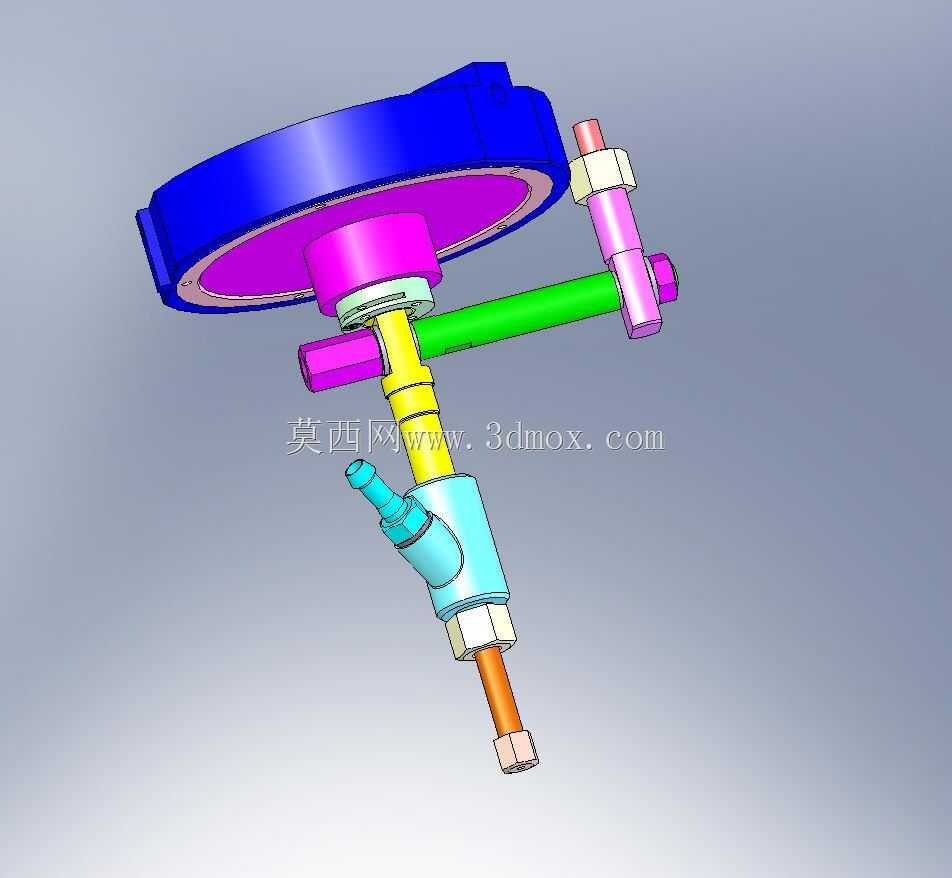

该喷嘴结构主要面向多组分流体在线混合喷射工况，常见于表面喷涂、药剂加注、小型反应进料、工位冷却润滑等场景，可在流体输送末端完成不同介质的预混合后定向喷出，省去独立混合腔的管路布置，缩小末端执行机构的安装空间。从结构组成来看，顶部的大直径法兰盘为安装基准面，盘体底部设置环形密封槽，可嵌入O型圈实现与安装基座的端面密封，法兰周向预留的安装位可适配快装卡箍或螺栓压紧两种固定方式，安装时需保证法兰端面与基座贴合面的平面度公差不超过0.05mm，避免高压工况下出现介质渗漏。主体流道采用分段式同轴设计，垂直方向的主流道承担主介质输送，主介质入口位于法兰下方的紫色腔体段，该段腔体做扩径处理，可降低主介质进入喷嘴时的沿程阻力，避免入口处出现紊流导致的喷射压力波动。侧向伸出的绿色横向管路为第一辅介质入口，管路两端均设计外螺纹接头，可根据实际工况选择单侧接入辅介质、另一侧堵封，或双侧同时接入同一种辅介质提升混合比例，横向管路与垂直主流道的连通位置做圆弧过渡倒角，减少辅介质进入主流道时的冲蚀磨损，同时避免直角拐角处的介质残留。垂直主流道上依次设置的黄色、浅蓝色段为混合与流量调节区段，黄色段内壁加工有螺旋导流槽，当主介质与第一辅介质流经该段时，螺旋槽会引导流体产生周向旋转，强化不同介质的剪切混合效果，无需额外设置静态混合元件即可达到均匀混合的要求；浅蓝色段侧向斜向伸出的小直径接头为第二辅介质入口，该入口的接入角度与主流道轴线呈32度夹角，接入点位于螺旋导流段的下游，可让第二辅介质顺着旋转流体的流向切入，避免垂直对冲造成的压力损失，该接头采用快插式结构设计，可适配小流量软管的快速拆装，适合小剂量添加剂的精准加注。底部的橙色段为喷嘴出口段，出口端做收缩式锥面设计，锥角设置为14度，可在出口处建立稳定的喷射压力，保证喷出的流体形态均匀，无偏流、散流问题，出口端的六角螺母结构为喷嘴的拆装受力位，维护时可通过扳手卡持该位置完成喷嘴整体的拆卸更换，无需撬动上部的法兰密封面。安装边界方面，该喷嘴整体垂直高度约125mm，顶部法兰最大直径约78mm，横向管路单侧伸出长度约42mm，安装时需在法兰下方预留至少30mm的操作空间用于管路接头的拧紧作业，侧向斜接的小接头需预留20mm的软管弯曲半径，避免软管弯折堵流。设计过程中针对不同介质的兼容性做了结构适配，所有流道的转角位置均做了R2以上的圆角处理，避免含固体颗粒的介质流经时出现颗粒沉积堵塞，各段管路之间的连接位置均采用端面密封加螺纹锁紧的双重密封结构，可耐受最高1.2MPa的工作压力，适配0-80摄氏度的流体工况。在实际选型应用中，可根据不同的介质流量需求更换不同出口孔径的橙色端部件，无需改动上部的主体安装结构，降低备件库存成本；针对腐蚀性介质工况，可将对应过流部件更换为耐蚀材质，结构尺寸无需调整即可直接替换安装。该结构的流道设计充分考虑了流体的流动特性，通过分段式的功能区划分，在紧凑的结构尺寸内实现了多介质接入、在线混合、稳定喷射的功能，相比传统的单通路喷嘴外接混合器的方案，整体安装长度缩短40%以上，流体沿程压力损失降低25%左右，适合在安装空间受限、需要多介质精准混合喷射的工位上使用。
