块状硬质合金破碎用立式振动破碎装置

项目分类:3D模型 发布时间:2021-10-16 ID:323944
  • 块状硬质合金破碎用立式振动破碎装置

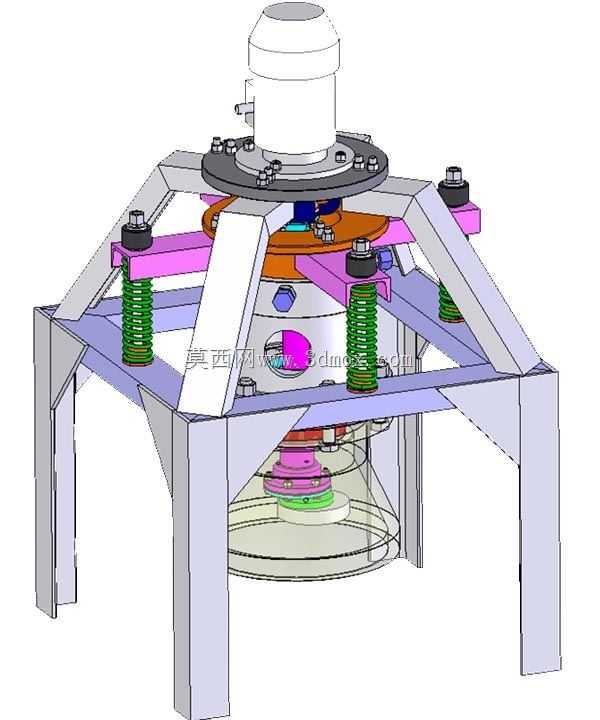

在硬质合金生产加工的物料处理环节,烧结后得到的块状硬质合金往往存在尺寸不均、边角余料、不合格坯体等需要破碎再加工的工况,常规的颚式破碎、辊式破碎设备在处理高硬度硬质合金时,易出现破碎腔磨损过快、出料粒度控制精度差、过粉碎率高导致贵重粉料损耗大的问题,这款立式结构的振动破碎装置正是针对这类高硬度块状物料的细碎作业场景设计。设备整体采用立式同轴布局,顶部设置驱动激振单元,通过机架将激振力传递至下部的破碎腔体,四周均匀布置的圆柱螺旋压缩弹簧作为主减振支撑结构,将工作时的高频振动载荷限制在设备主体框架内,避免振动传递至安装基础影响周边设备运行,这类减振结构的选型需要匹配设备整体的动载荷参数,弹簧的刚度、预压缩量均经过匹配计算,保证设备在额定激振力下的振幅稳定在破碎作业所需的合理区间,既不会因振幅过小导致物料破碎效率不足,也不会因振幅过大造成结构件疲劳损坏。从结构设计逻辑来看,设备的支撑框架采用型材焊接后加工的拼装式结构,四根斜向支撑腿与上部安装平台、下部固定圈梁形成稳定的三角支撑结构,相比直腿支撑结构,斜向布局能更好地承受振动过程中产生的多向交变载荷,减少焊接位置的应力集中,框架上的弹簧安装座采用定位止口设计,保证弹簧安装后与激振轴线的同轴度,避免弹簧受偏载出现过早失效。上部的激振驱动单元采用立式安装结构,输出端直接连接破碎腔内部的激振重块,省去了中间传动环节的功率损耗,相比带传动、链传动的激振结构,直连式驱动的传动效率更高,同时减少了传动部件在高频振动下的磨损故障点,降低日常维护的工作量。破碎腔体采用透明可视化的筒状结构设计,在实际生产调试过程中,操作人员可以直接观察内部物料的破碎状态,根据物料的流动情况调整激振力大小、进料速率,避免出现腔体积料、堵料的问题,腔体内部的破碎衬板采用可更换式设计,针对硬质合金这类高硬度物料,衬板可选用同材质硬质合金或者高耐磨合金钢制作,磨损后仅需更换衬板即可,无需整体更换腔体,大幅降低设备的长期使用成本。设备的安装边界需要结合现场的进料、出料布局预留足够空间,顶部驱动单元上方需要预留检修维护的操作空间,方便定期检查驱动部件的紧固螺栓、润滑状态,下部出料口位置需要匹配后续的筛分、输送设备接口,安装基础需要做简单的减振处理,虽然设备自身带有弹簧减振结构,但基础平面的平面度需要控制在合理范围内,保证四个支撑点的受力均匀,避免设备运行时出现额外的摆动。在实际功能表现上,这类振动破碎装置依靠高频振动带动腔体内的物料产生高频撞击、研磨作用,相比传统的挤压破碎方式,对高硬度脆性物料的破碎针对性更强,出料粒度可以通过调整激振力、破碎腔间隙、作业时间来控制,能够将块状硬质合金破碎至后续球磨工序所需的进料粒度,减少球磨工序的作业时长,降低球磨介质的损耗,同时振动破碎过程中物料的过粉碎率更低,能够减少硬质合金这类贵重物料的加工损耗。设计过程中,所有的连接螺栓均采用防松结构,包括防松垫圈、螺纹锁固胶、双螺母锁紧等方式,因为高频振动工况下普通螺栓连接很容易出现松动脱落的问题,每一处连接位置的防松设计都经过振动工况的验证,保证设备长期连续运行的结构可靠性。设备的进料口设置在顶部驱动单元周边的平台位置,可匹配小型的振动给料设备实现连续均匀进料,避免一次性进料过多导致破碎腔负载突增,影响设备的运行稳定性。
