带进料斗电控挤出式工业加工设备结构

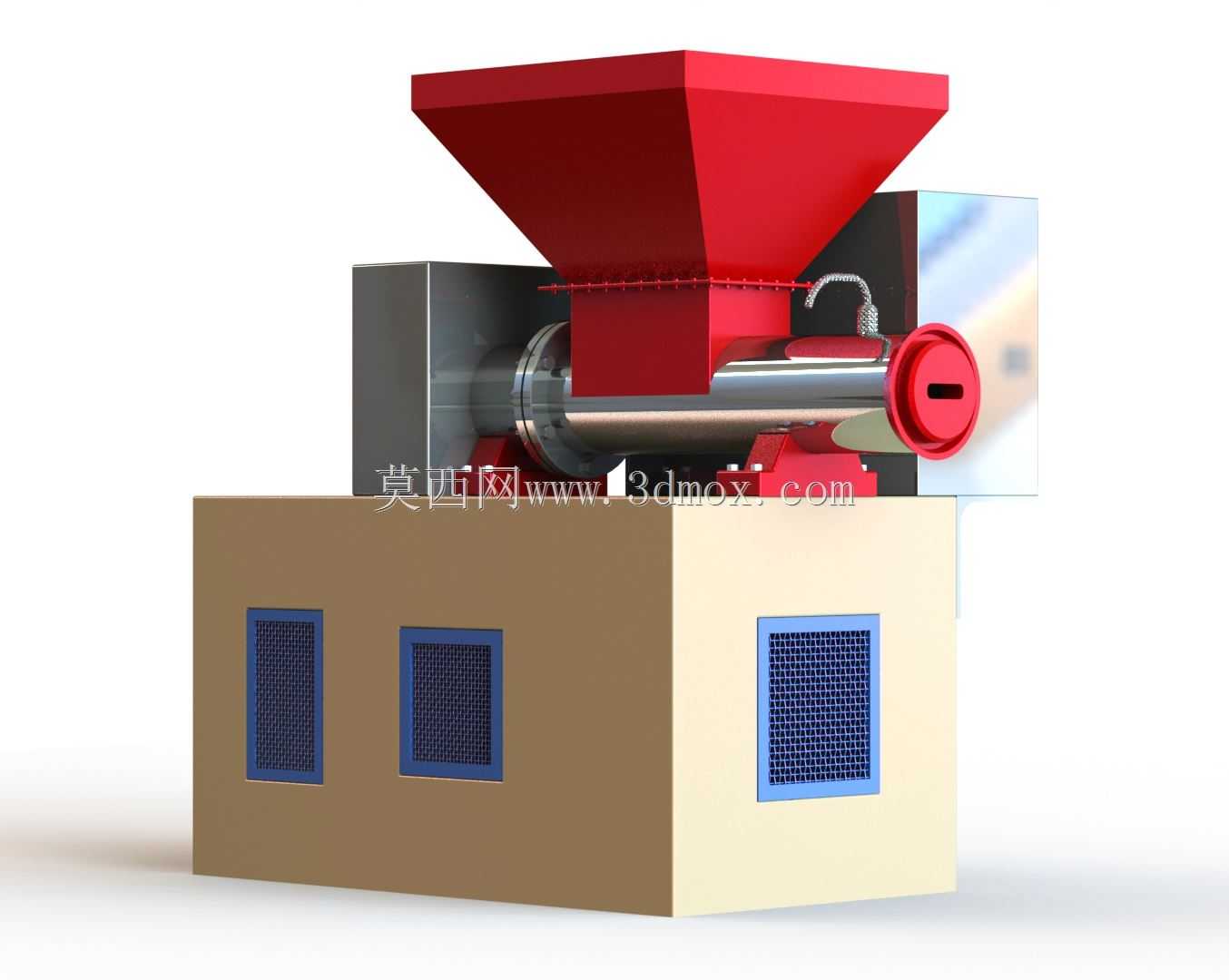

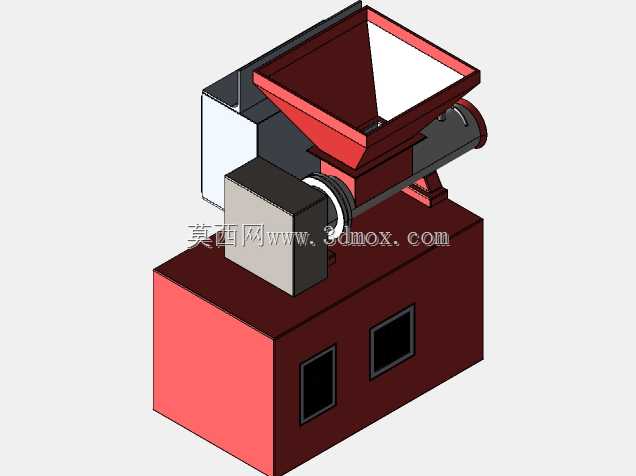

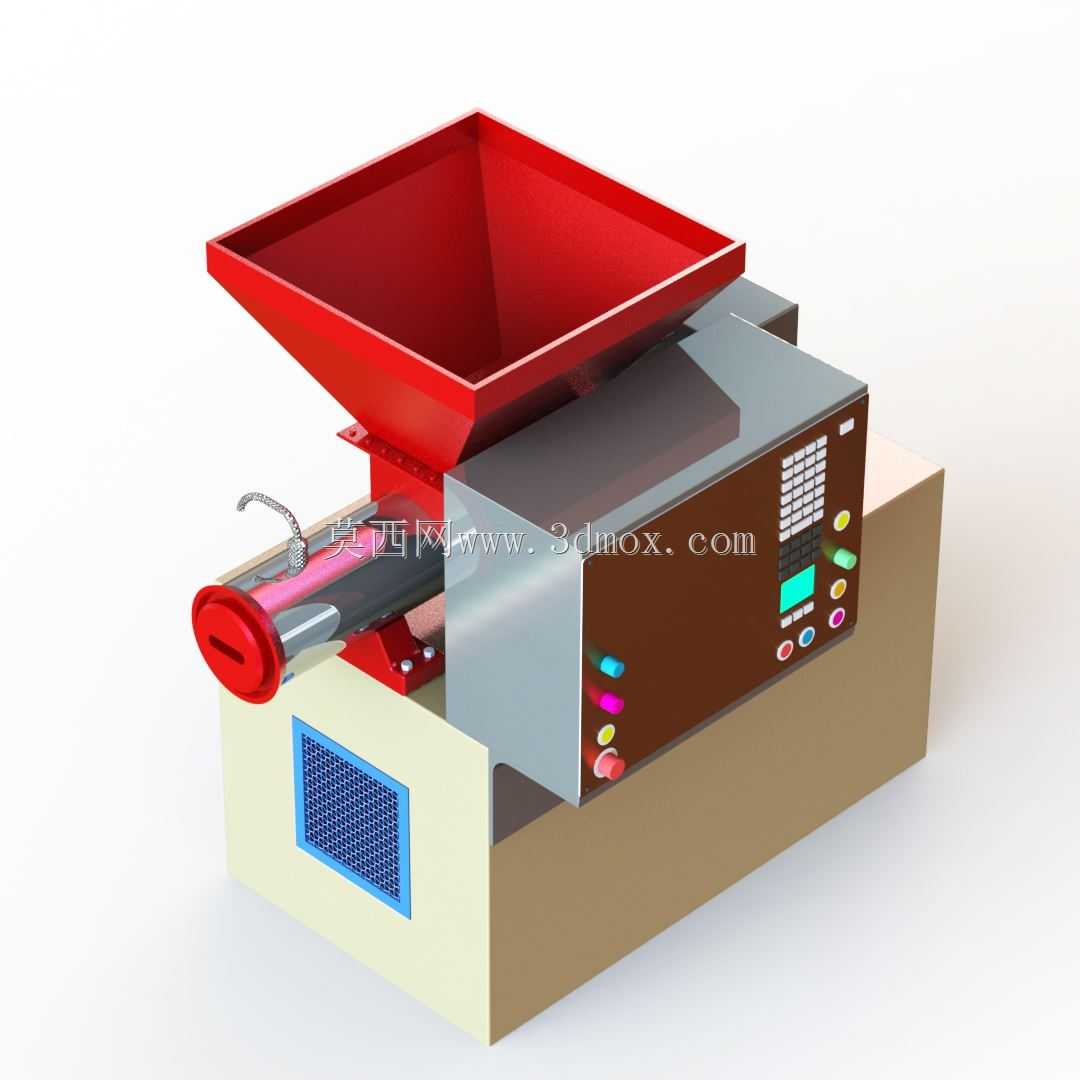

该设备的整体结构围绕连续进料、定量挤出加工的核心需求搭建，上方敞口式方形进料斗采用大倾角斜壁设计，斗体壁面做加厚处理，可承接散状、颗粒状或小块状待加工物料，进料口的宽边尺寸适配常规人工上料或配套输送机落料的作业范围，无需额外增设过渡接料结构即可直接对接上游供料环节，斗体下部与挤出腔体采用法兰式连接，接缝处预留密封件安装槽位，避免加工过程中物料溢漏。挤出腔体横向布置于进料斗下方，内部预留螺旋输送构件的安装空间，腔体一端伸出的圆形出料口可根据加工需求更换不同孔径的出料模头，适配不同出料形态的加工要求，腔体外侧包覆的金属护罩既可以阻隔内部加工产生的热量外传，也能避免作业人员误触高温部件引发安全风险。设备侧部集成的电控柜体采用一体化嵌入式设计，柜体外表面排布有操作按键、状态指示灯与显示模块，所有操控元件集中布置在操作人员站立作业的可视可及范围内，无需额外外接独立控制柜即可完成设备的启停、参数调整与运行状态监控，柜体下部预留散热通风口，通风口处加装格栅式防护网，既保证柜体内电气元件的散热通风需求，也能阻挡加工过程中产生的粉尘进入柜体内部。下部支撑机架采用分体式承重结构，一侧为浅色实体柜体结构，可内置驱动电机、传动组件等动力部件，另一侧为实体配重基座，抵消挤出作业过程中产生的横向振动，保证设备长时间运行的稳定性，机架底部预留地脚螺栓安装孔位，可直接固定在混凝土地面基础上，安装时需保证进料斗上沿水平度偏差不超过千分之二，避免物料进料时出现偏载堆积。从实际应用场景来看，这类结构可适配橡塑原料混炼挤出、生物质颗粒成型、食品原料预处理等多类散料加工工况，设计过程中充分考虑了日常维护的便捷性，挤出腔体侧部预留检修开口，可在不拆解进料斗的情况下完成内部螺旋构件的清理与更换，电控柜体的柜门采用快拆式铰链连接，电气元件的检修无需挪动设备主体即可完成。设备的外形尺寸充分兼顾了作业空间需求，整体宽度不超过常规车间通道的通行宽度，进料斗的最高处高度适配常规身高作业人员的上料操作高度，无需额外搭建操作平台即可完成日常上料作业，出料口的中心高度适配常规接料容器或下游输送设备的进料高度，减少物料转接过程中的落差，避免物料破碎或扬尘。结构设计上对各部件的安装边界做了明确预留，驱动组件与挤出腔体的连接部位预留联轴器调整空间，传动部件外侧加装安全防护罩，所有外露的管线均布置在机架内侧的走线槽内，避免加工过程中物料掉落砸损管线，同时也让设备整体外观更规整，减少卫生清理的死角。
