家用DIY型二氧化碳激光切割设备结构设计

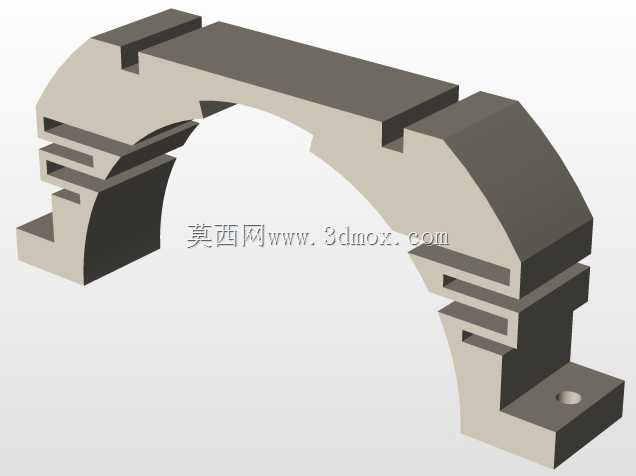

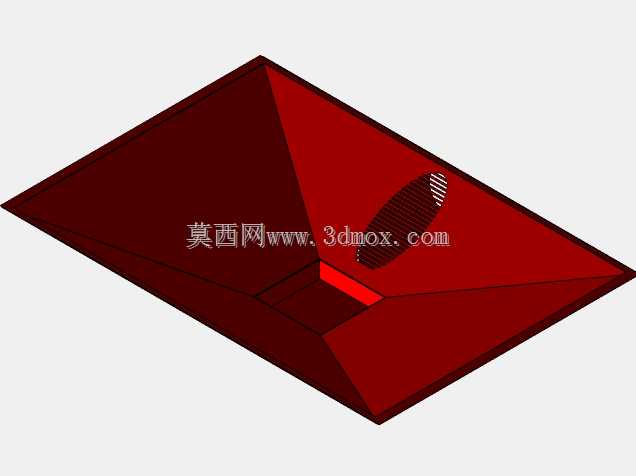

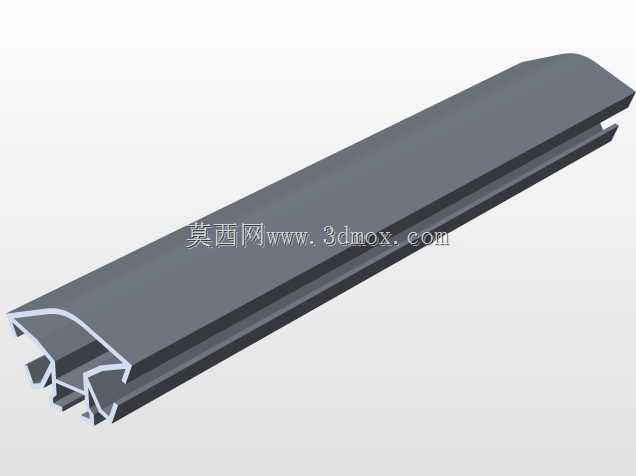

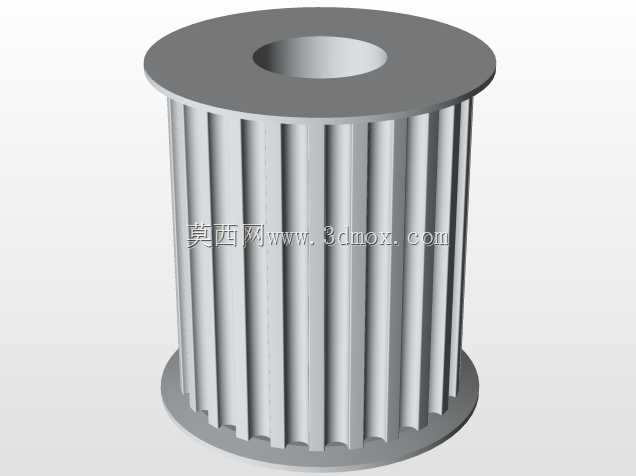

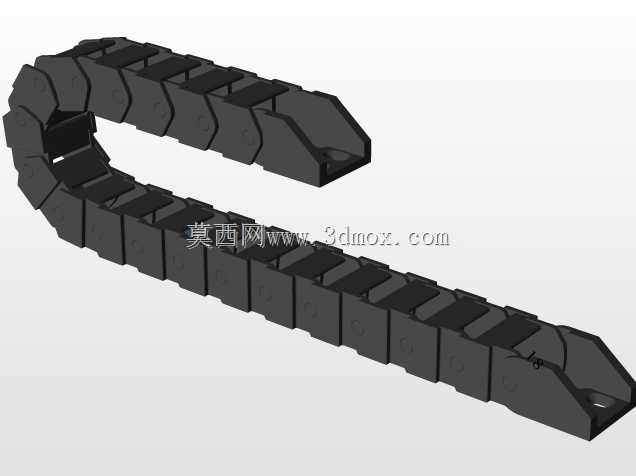

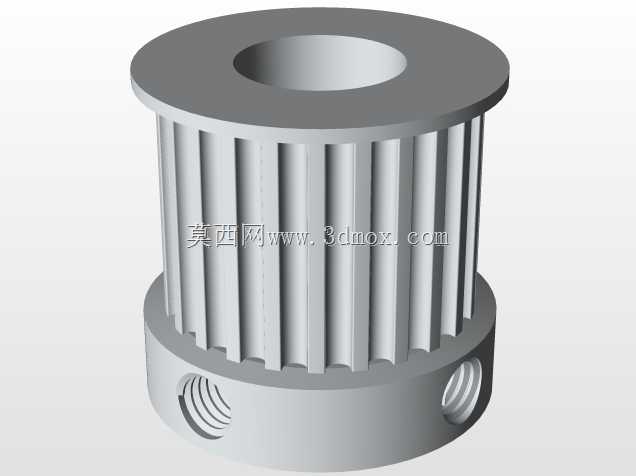

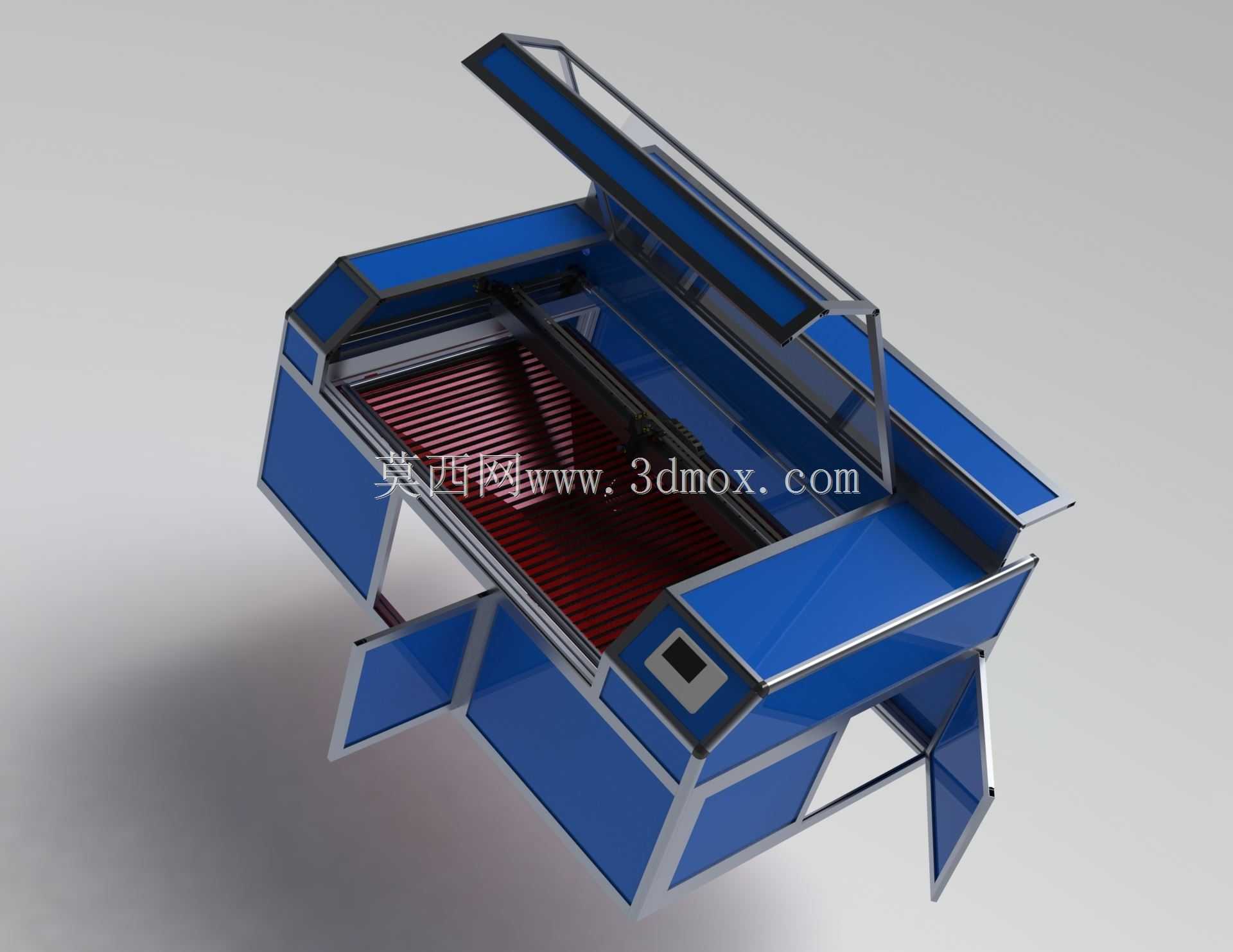

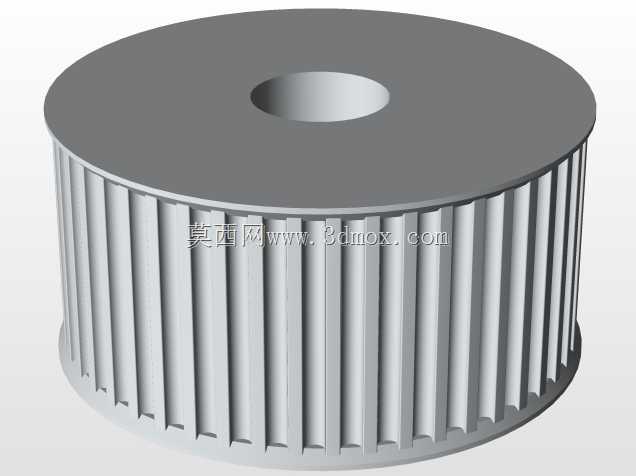

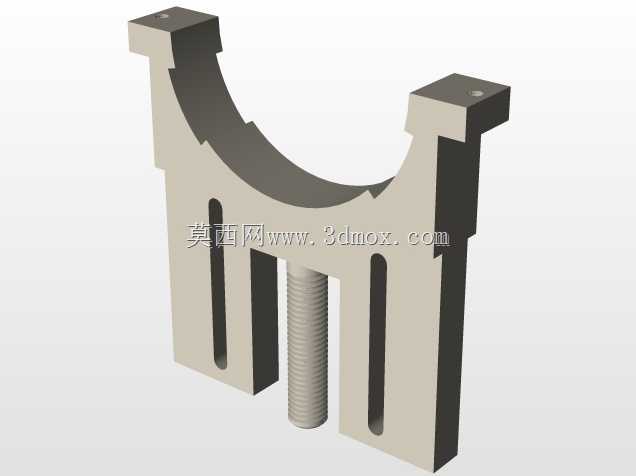

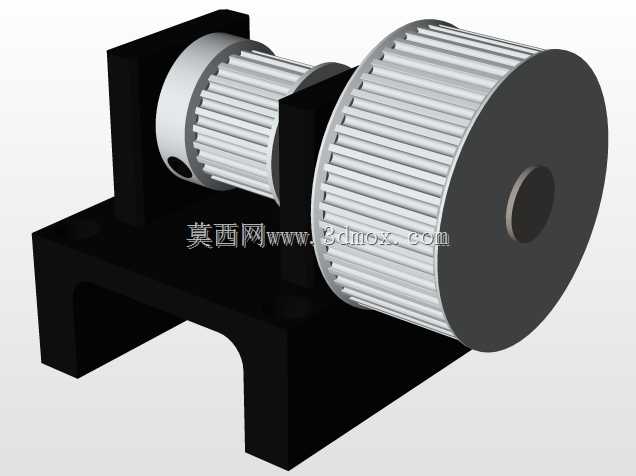

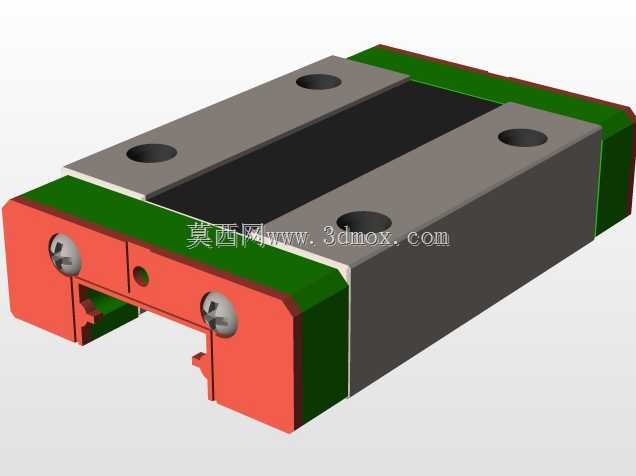

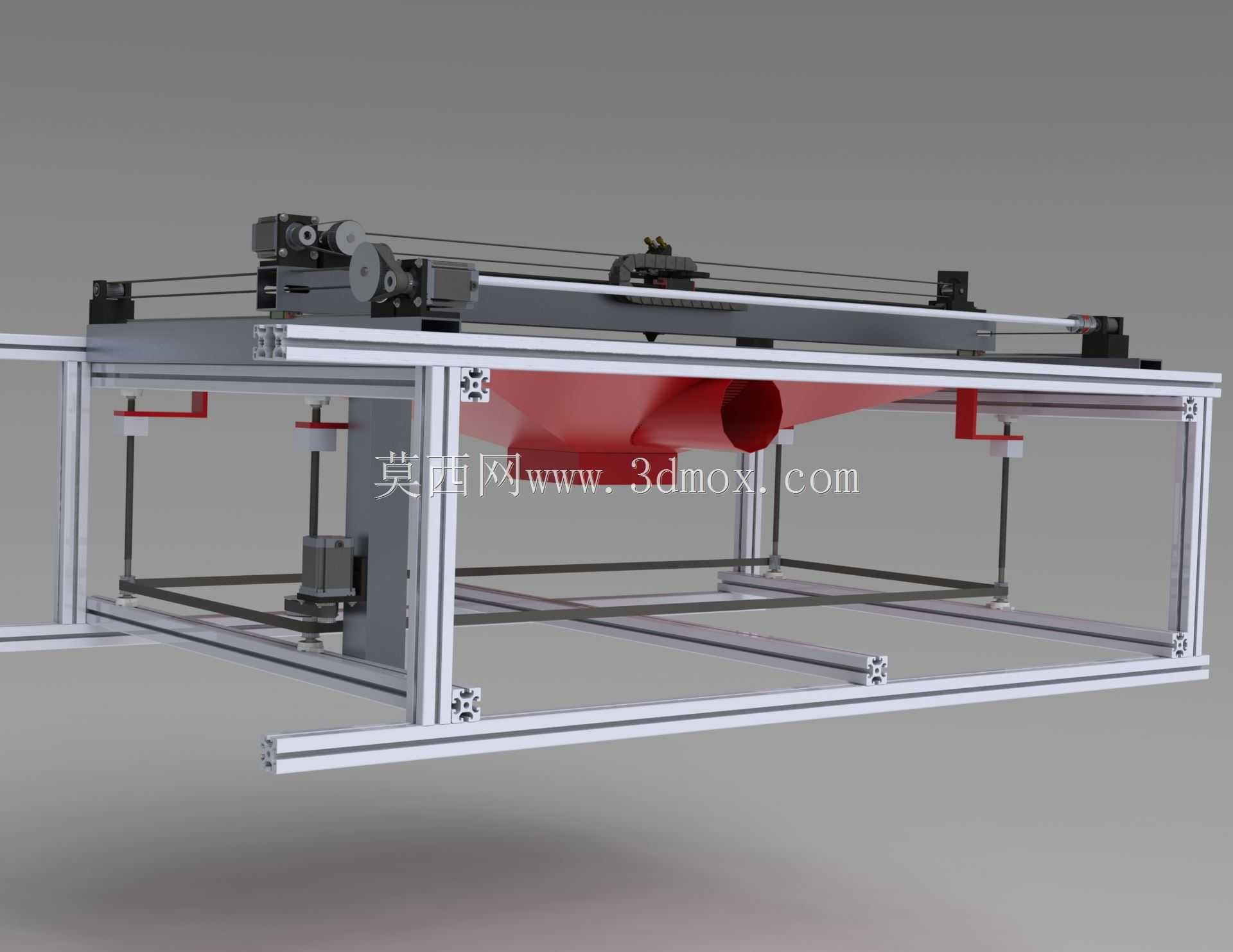

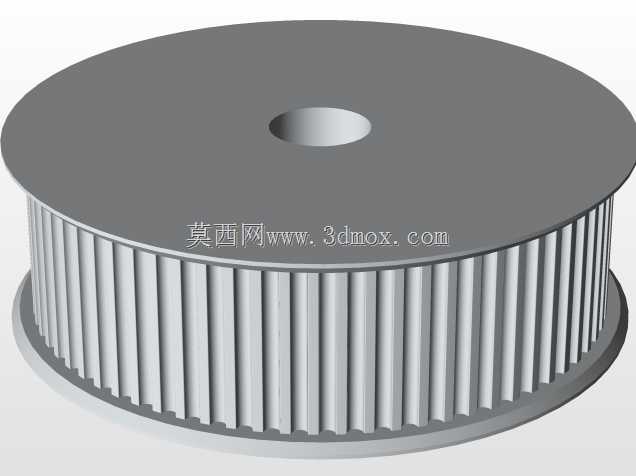

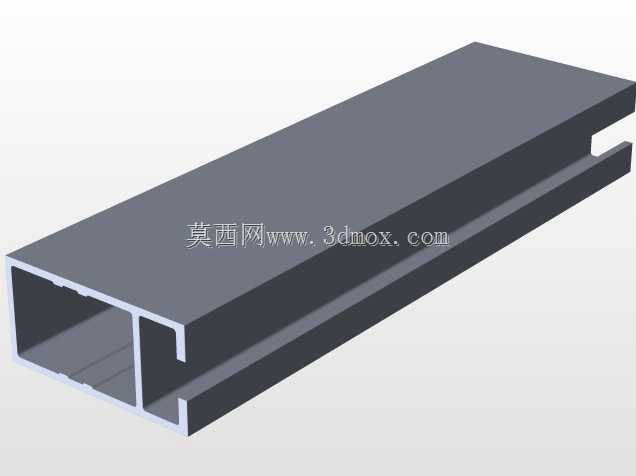

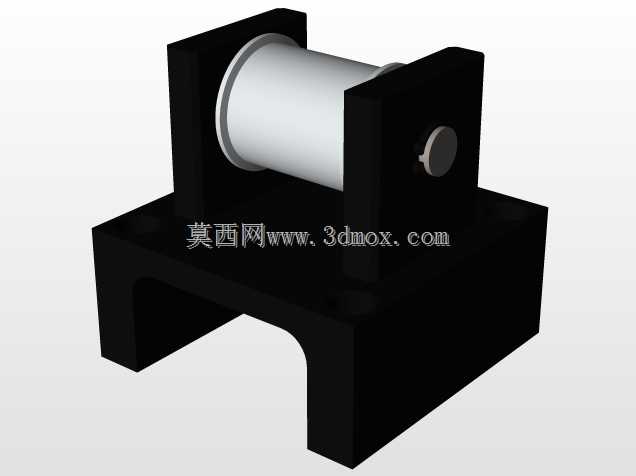

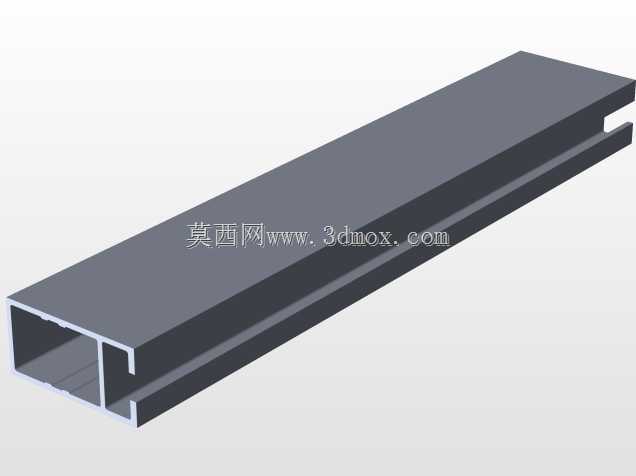

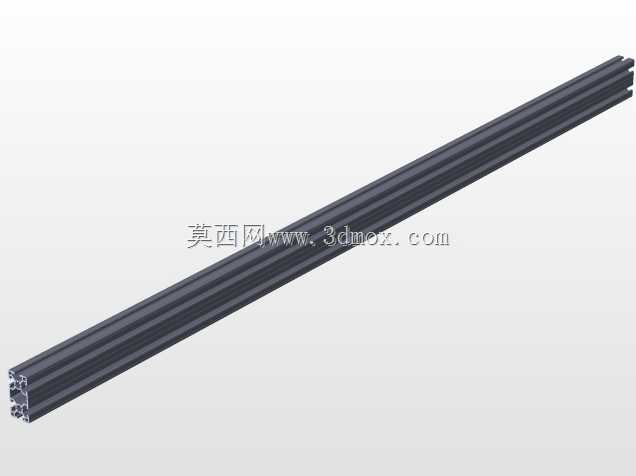

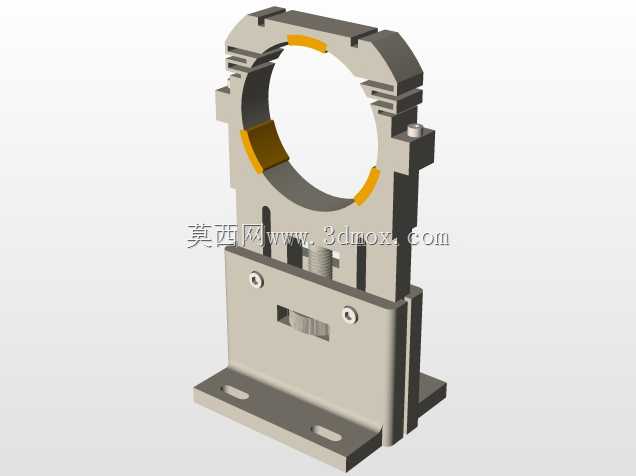

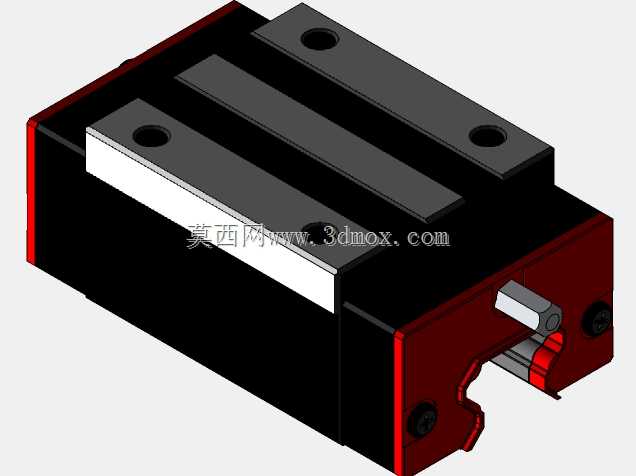

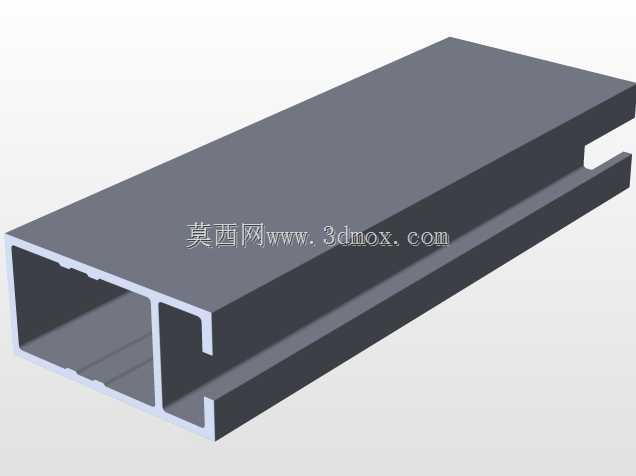

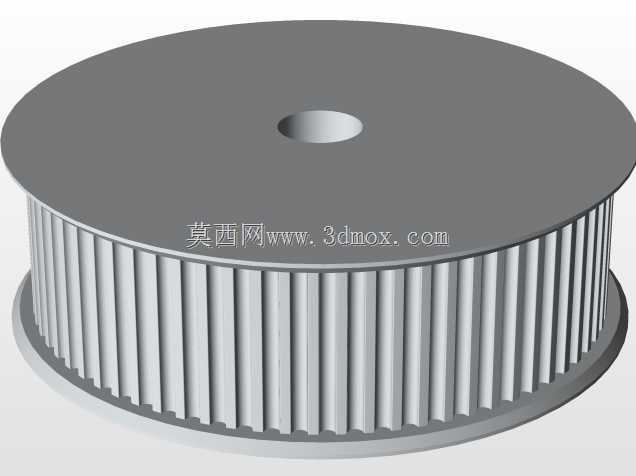

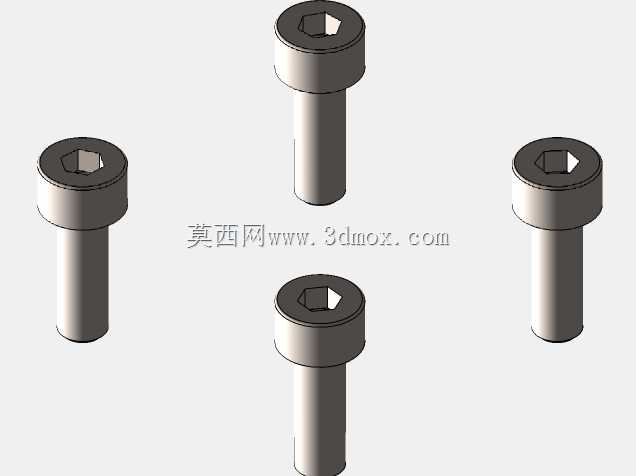

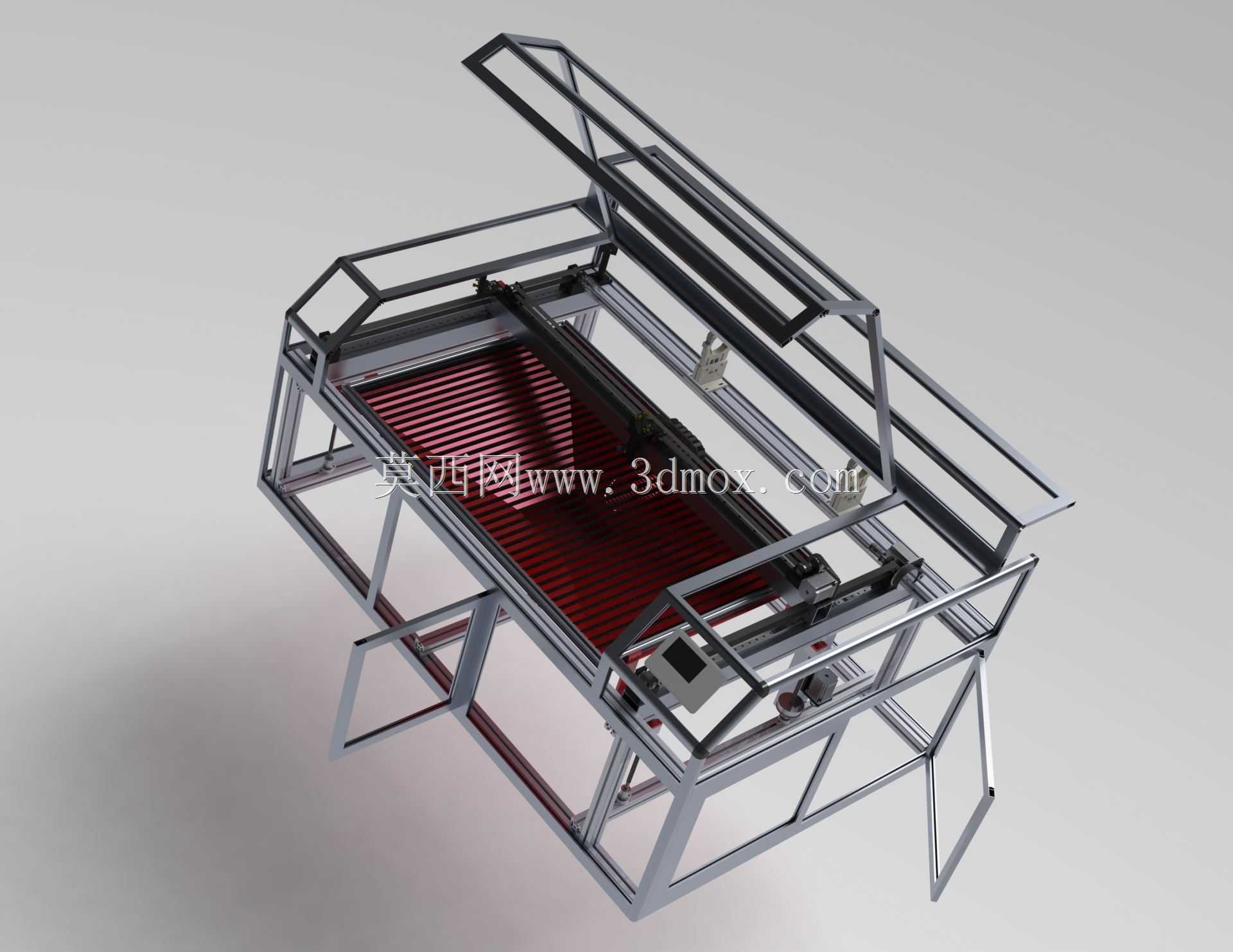

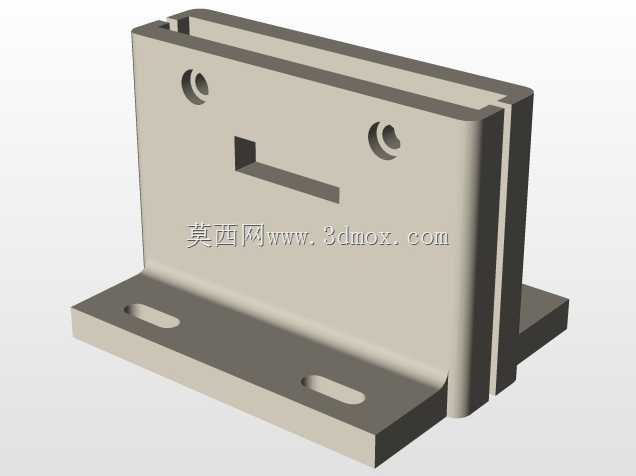

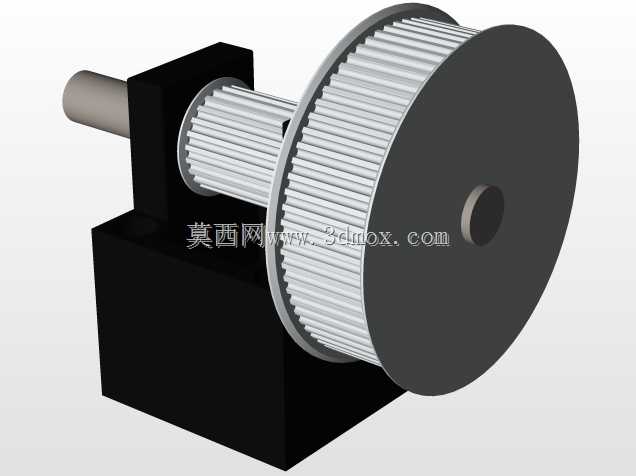

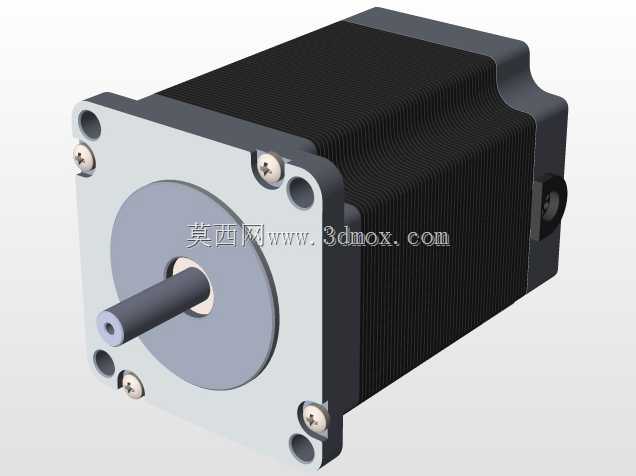

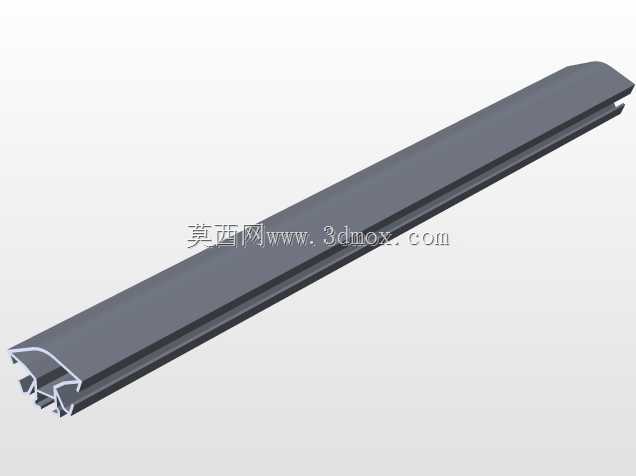

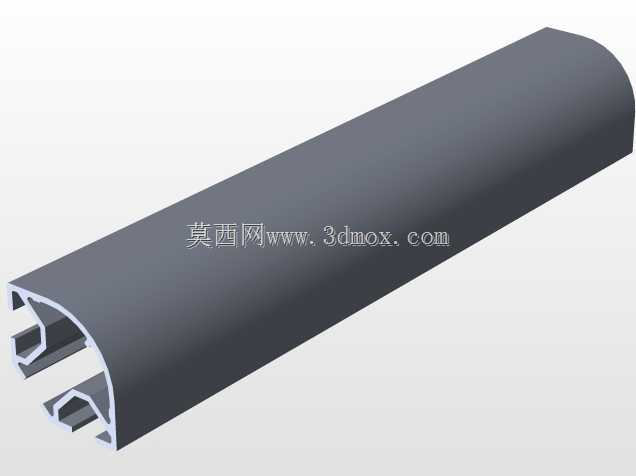

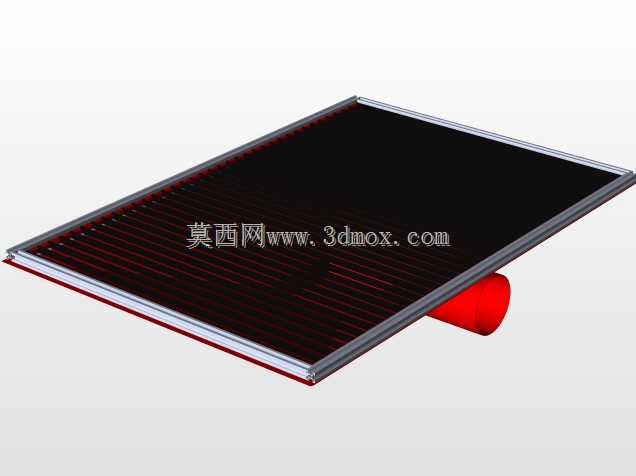

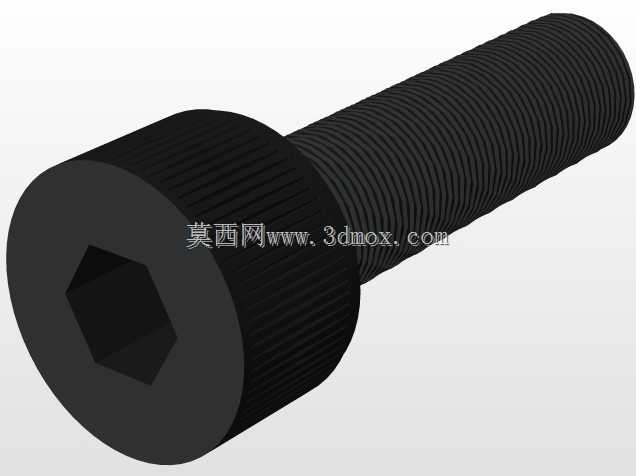

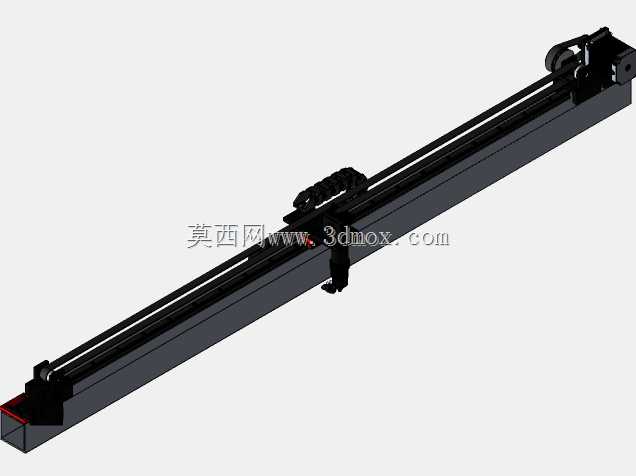

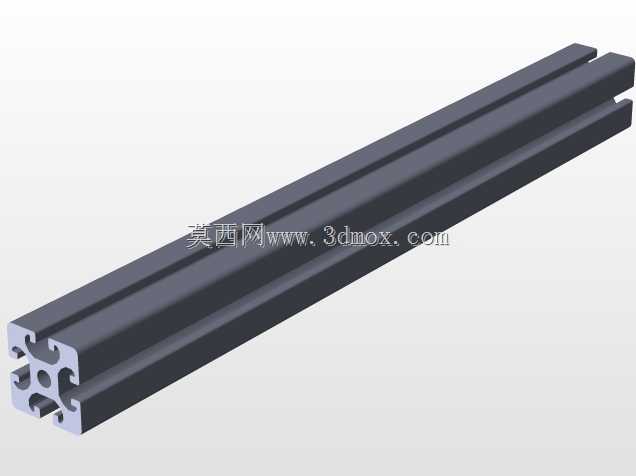

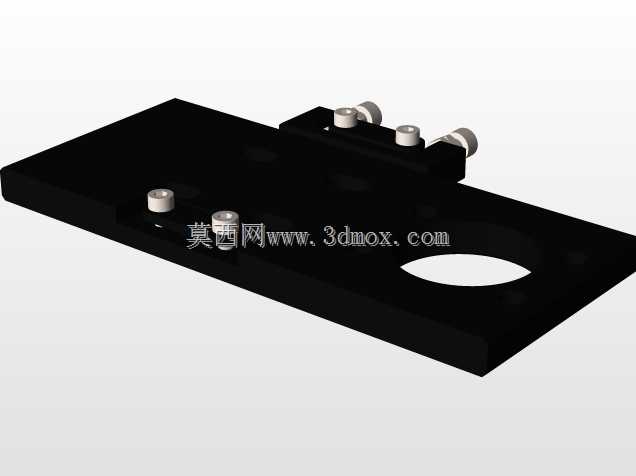

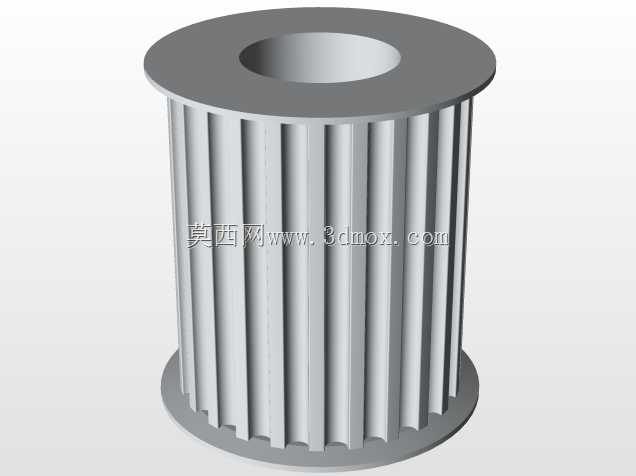

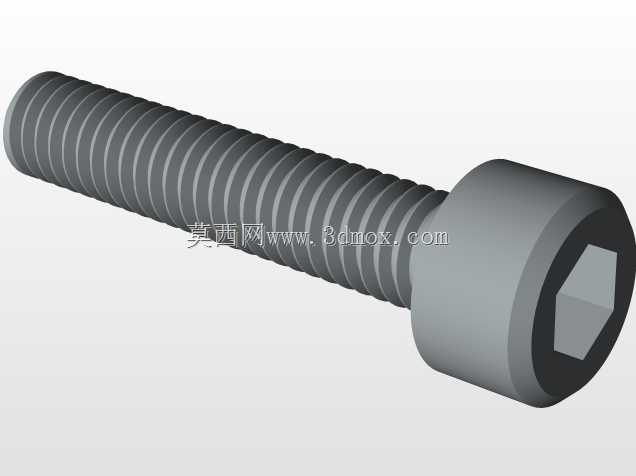

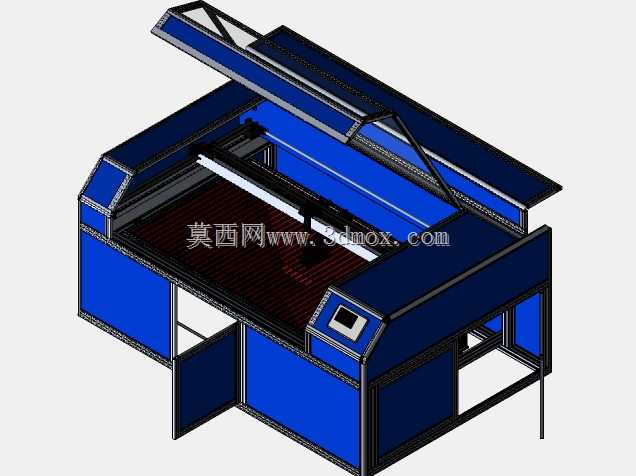

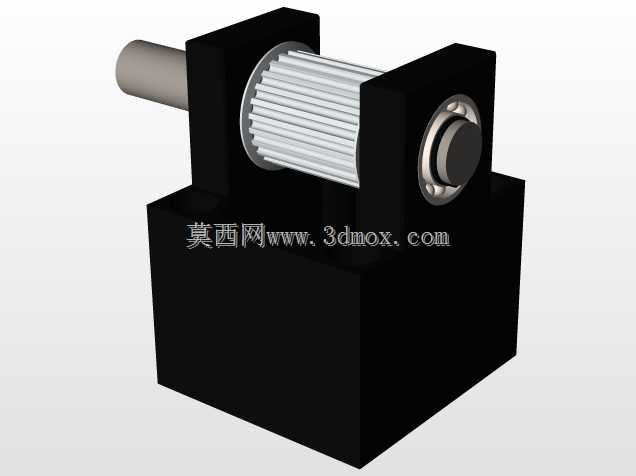

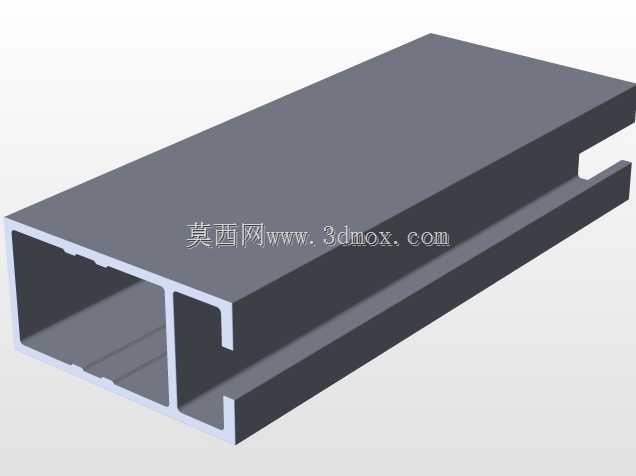

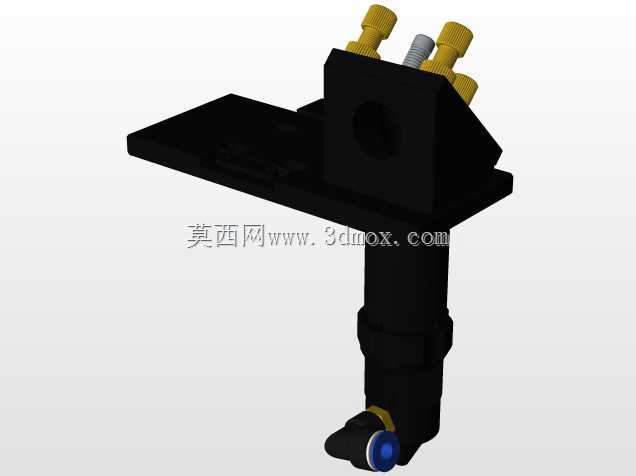

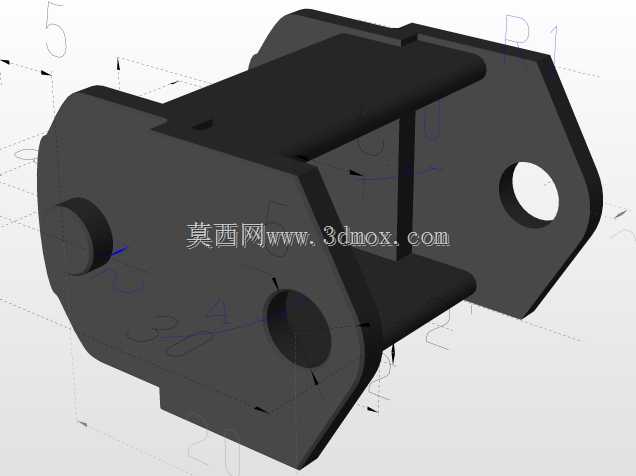

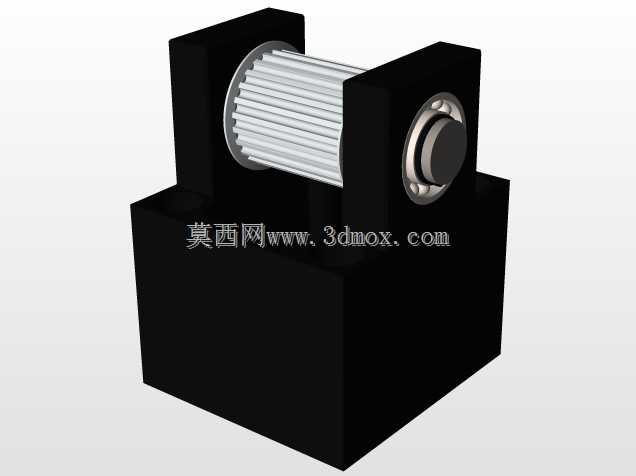

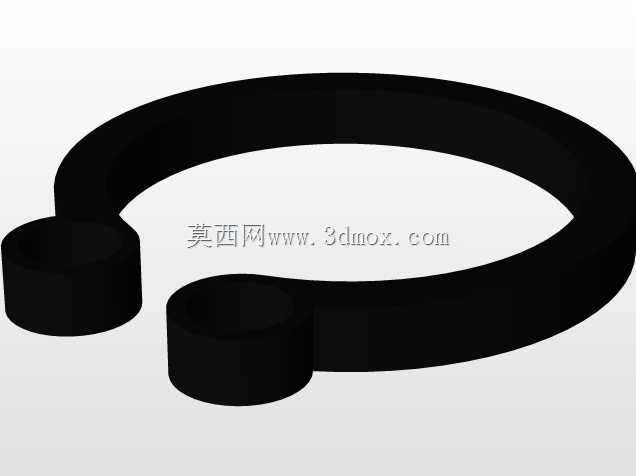

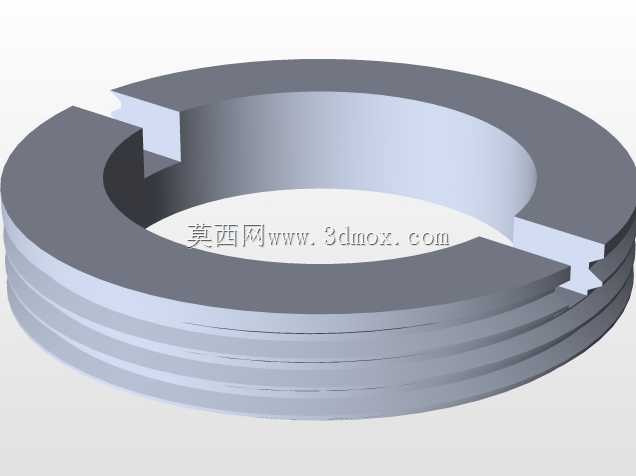

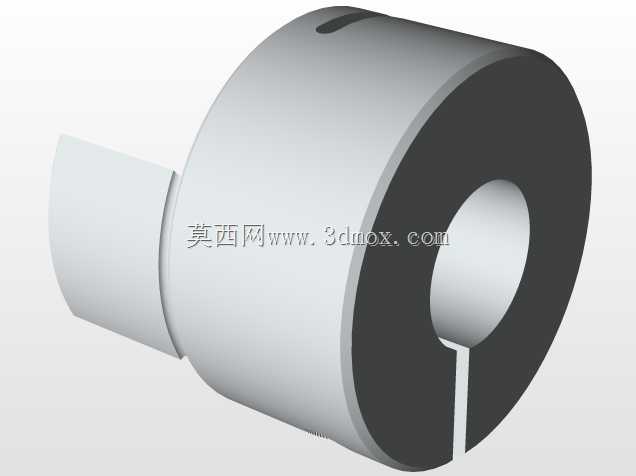

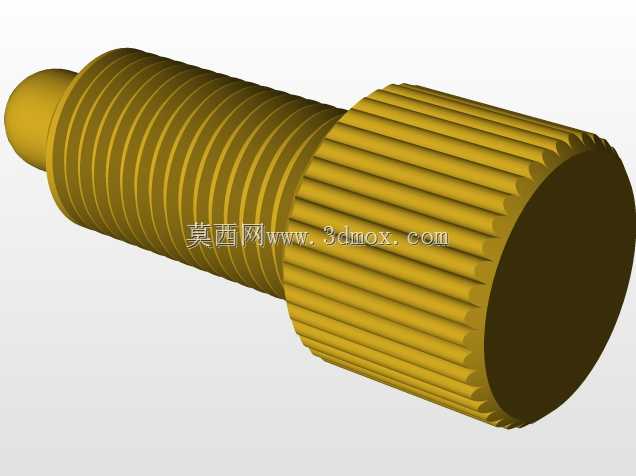

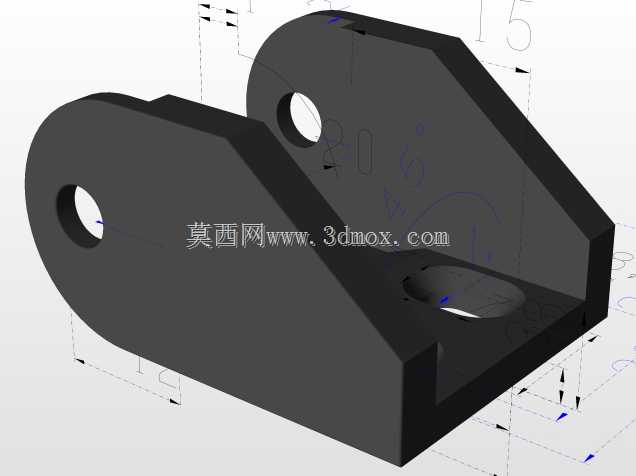

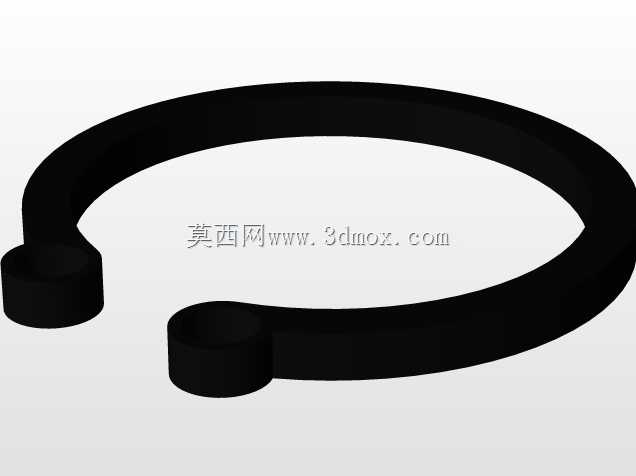

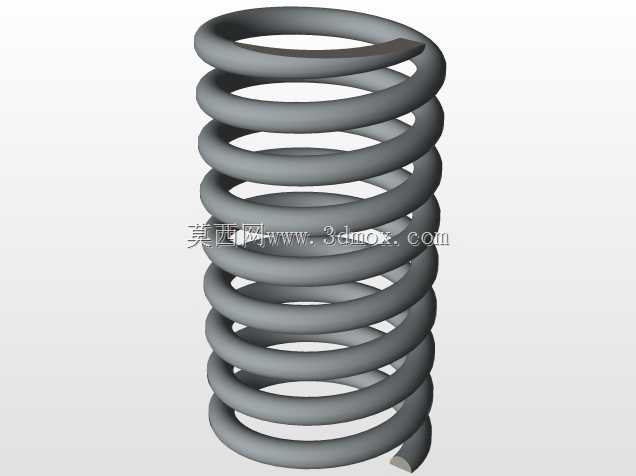

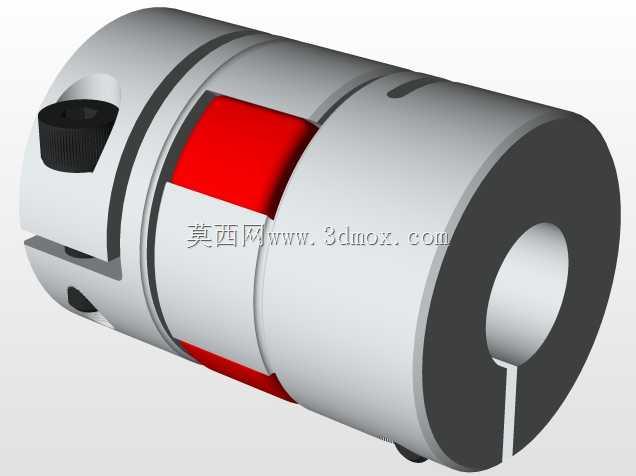

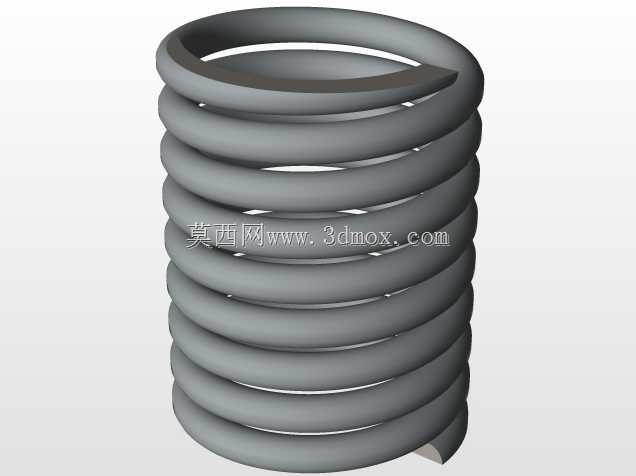

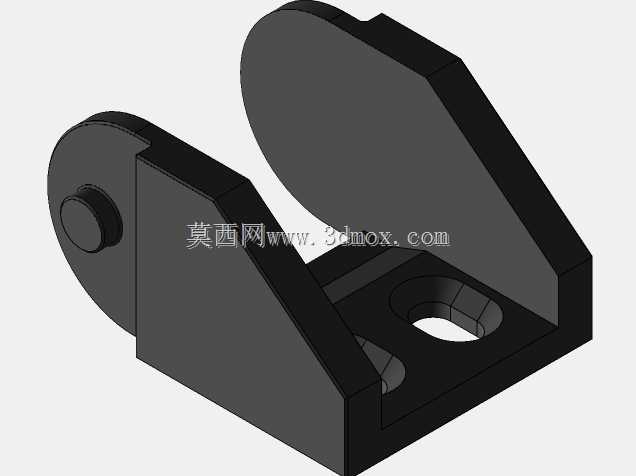

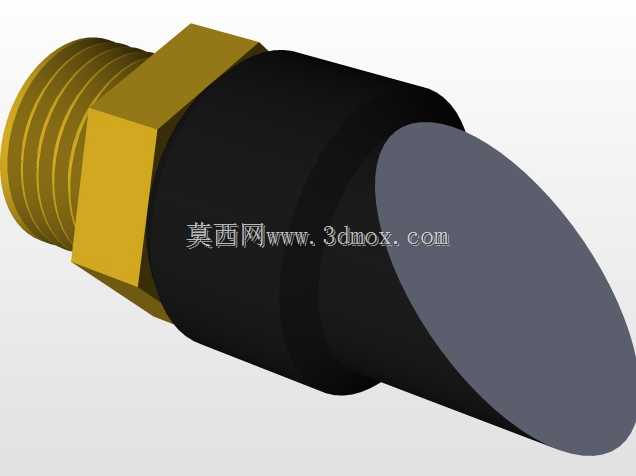

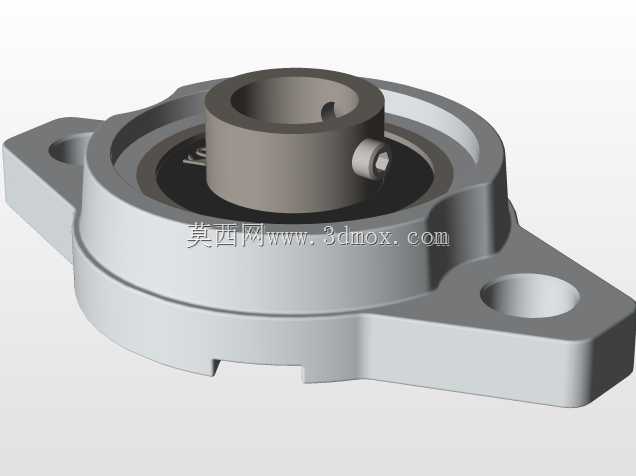

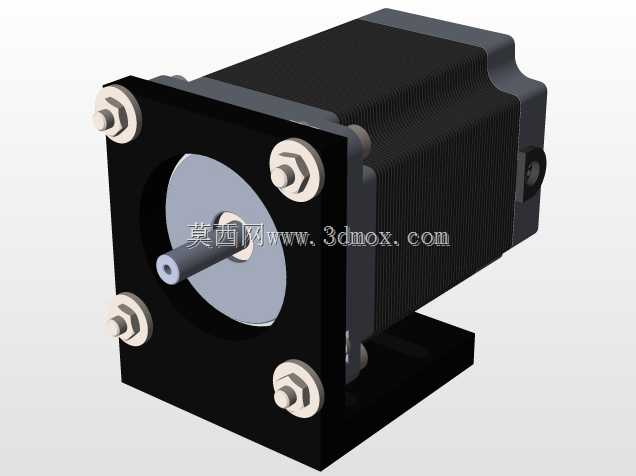

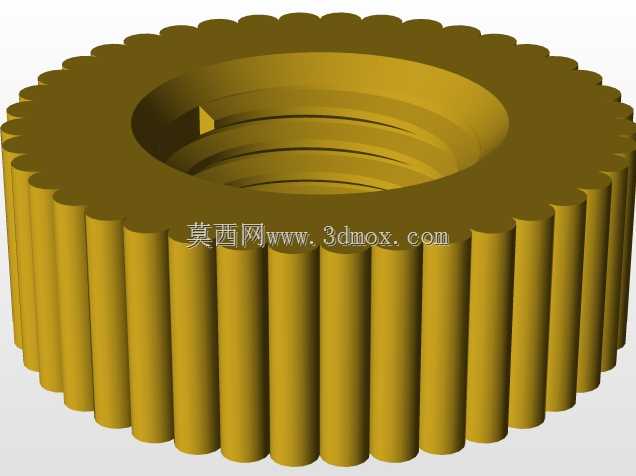

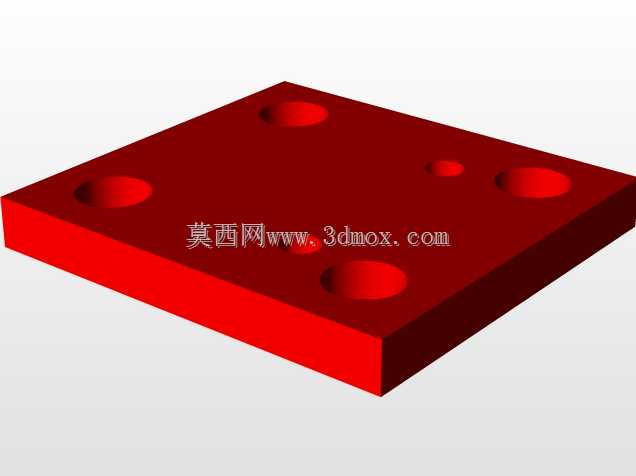

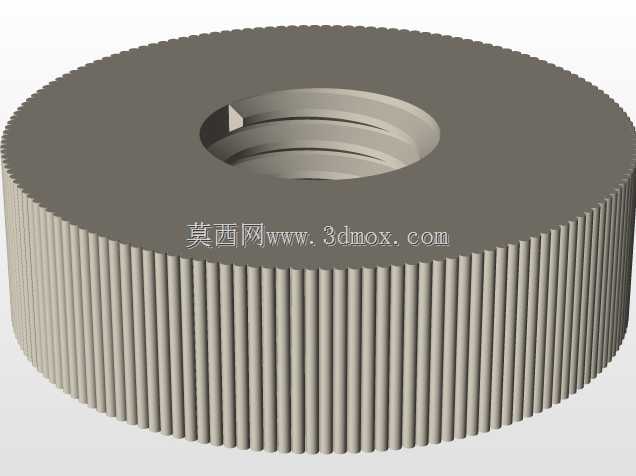

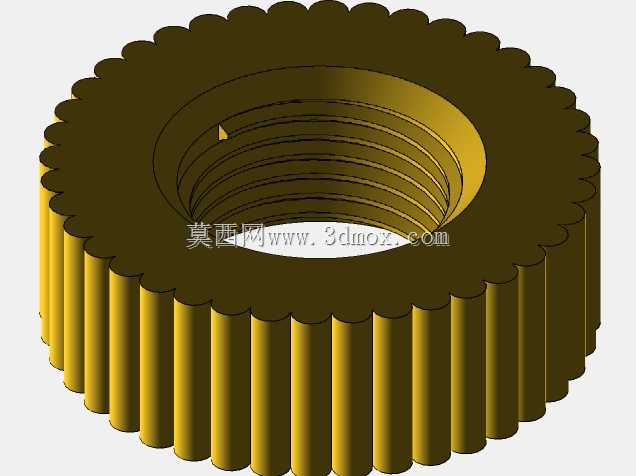

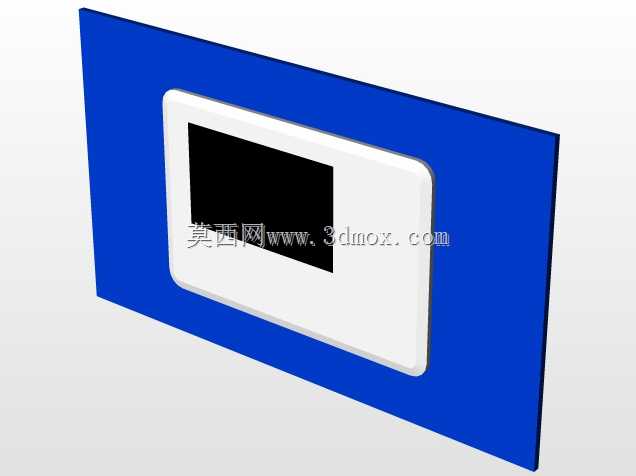

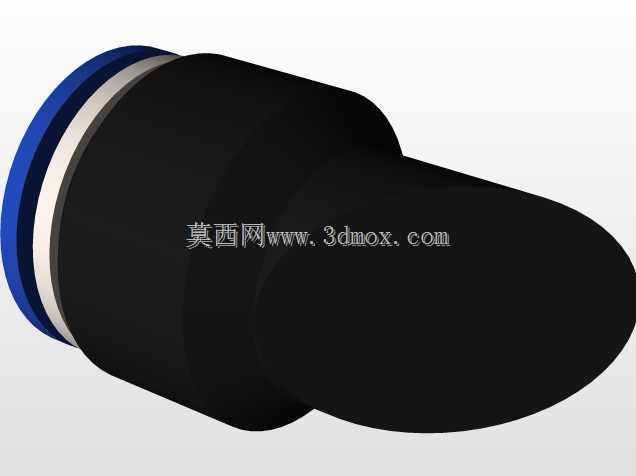

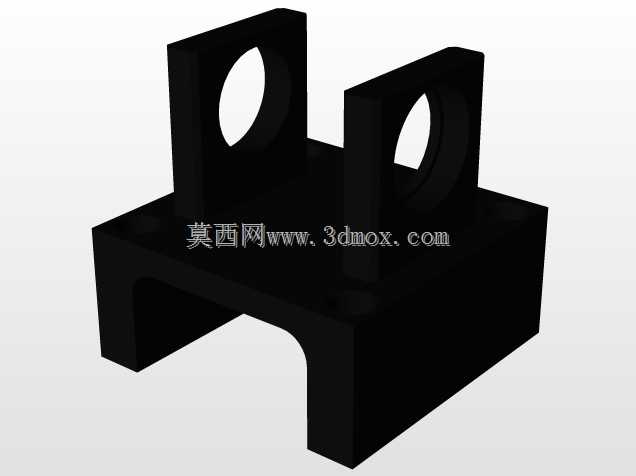

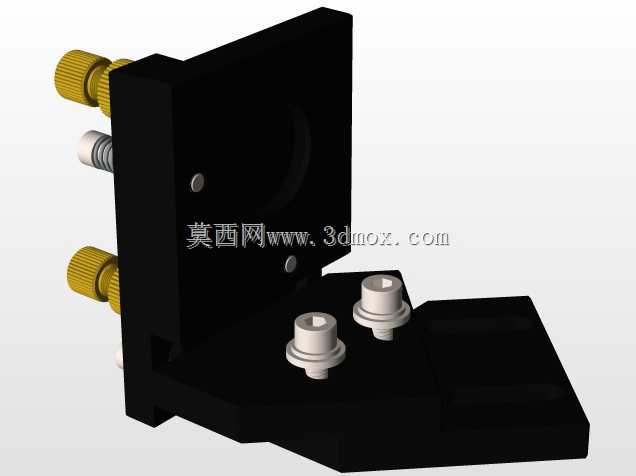

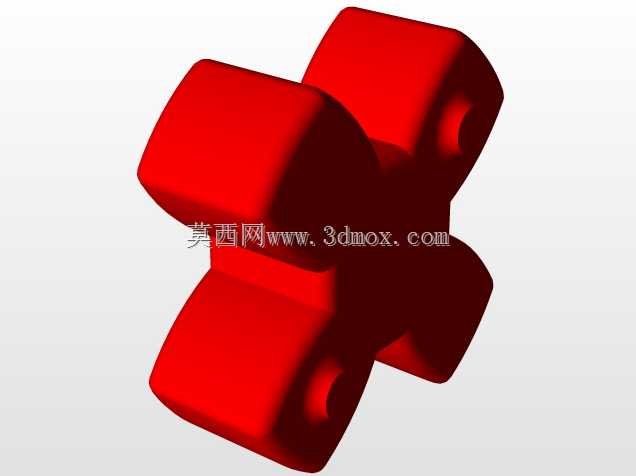

该激光切割设备主要面向个人加工、小型工作室打样场景，可覆盖亚克力、薄木板、皮革、纸质材料等常见非金属耗材的裁切作业，适配广告字制作、手工模型加工、小批量文创产品生产等日常加工需求，无需配套工业级厂房的配电、除尘基建条件，普通民用空间即可完成安装部署。设备整体采用铝型材搭建框架结构，型材间通过标准角码与螺栓连接，无需定制焊接机架，所有结构件均可通过常规五金渠道采购，大幅降低自制过程中的加工门槛。机架上部设置可向上翻折的透明防护外罩，既可以阻挡加工过程中产生的激光漫反射，避免操作人员眼部受直射伤害，翻折结构也方便日常清理加工台面、更换耗材与调整光路。加工台面采用栅格条支撑结构，栅格间隙预留足够排屑空间，切割产生的废料可直接落入机架下部的集屑区域，减少台面清理频次，同时栅格支撑可减少材料背面与台面的接触面积，避免切割过程中热量反射灼伤材料背面。传动部分采用同步带搭配直线导轨的组合，X轴搭载激光头组件沿横梁做横向进给，Y轴带动横梁整体沿机架纵向移动，传动结构预留张紧调节位，长期使用出现皮带松弛时可快速调整张紧量，保证进给精度。机架侧部预留激光管安装支架位，配套设计独立的激光管支撑结构，可适配不同功率的常规二氧化碳玻璃激光管，支架设置多维度调节余量，方便安装时校准光路同轴度，避免光路偏移导致的切割功率不足问题。设备整体安装边界控制在常规民用工作台可承载的尺寸范围内，机架底部预留脚轮安装位，如需移动设备可加装万向脚轮，无需额外吊装工具。电气控制组件集中布置在机架侧部的独立安装区，走线沿铝型材预设的槽位布置，避免走线外露干涉运动部件，同时方便后期检修线路。该结构设计在保证设备刚性满足进给精度要求的前提下，尽可能简化了非必要的定制加工零件，所有连接结构均采用标准件，个人制作者可根据自身加工需求调整台面尺寸、更换不同功率的激光管，灵活适配不同的加工幅面与切割厚度要求，整体结构拆装方便，加工过程中产生的烟雾可通过台面下部预留的排风接口外接小型排风机排出，满足小空间作业的环保要求。
