盘式多刃切削叶轮结构三维设计

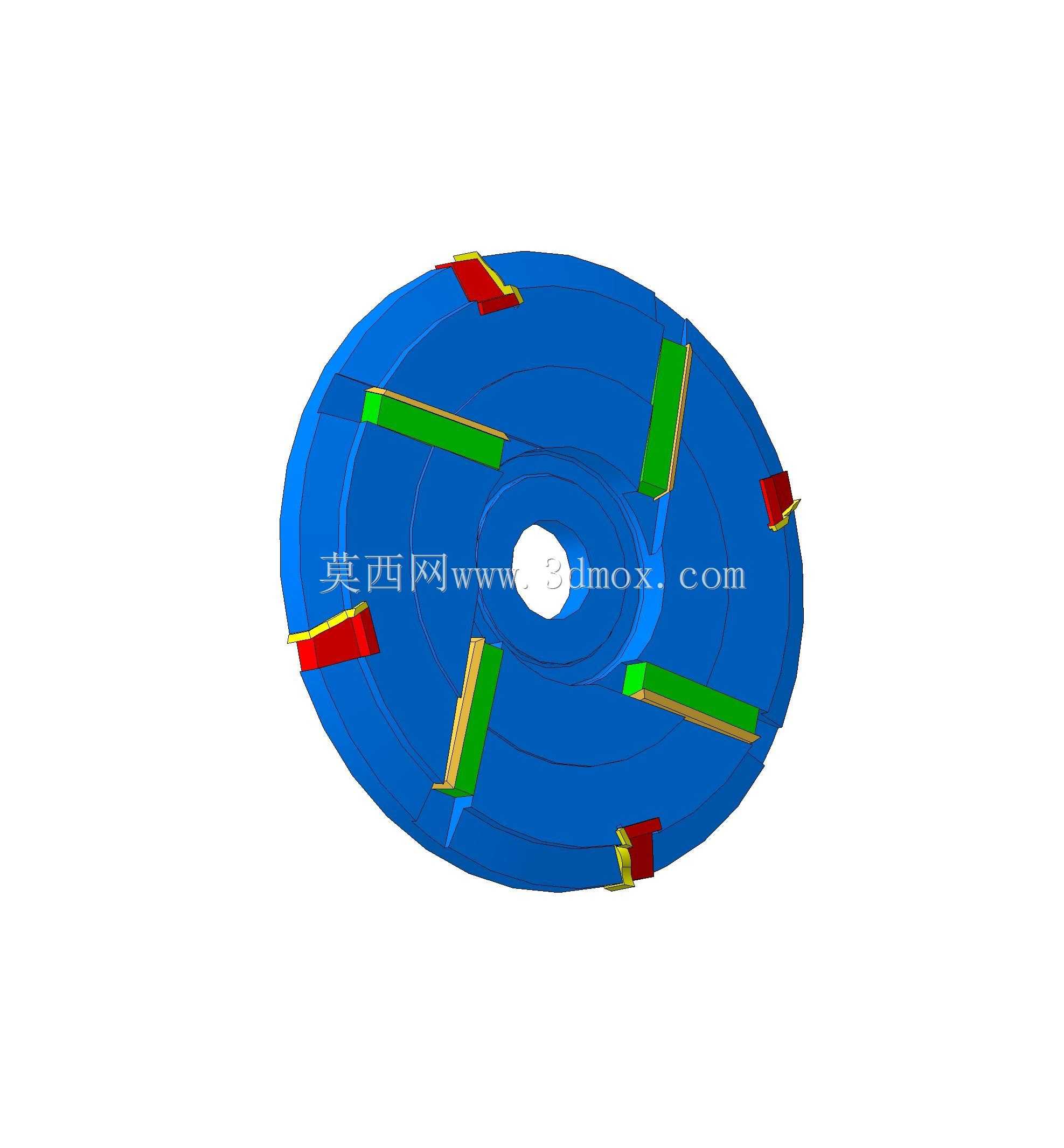

该盘式多刃结构件常见于流体输送、物料粉碎、表面抛丸处理类设备的核心做功单元，日常工况中多作为旋转做功部件安装在设备主轴端，依靠高速旋转带动叶片完成介质的能量传递或者物料的冲击切削作业。从结构布局来看，主体采用圆盘式基体设计，中心设置标准轴孔用于和设备输出主轴配合，轴孔周边预留有键槽安装位，可通过平键传递主轴扭矩，避免高速旋转时出现轴与叶轮的相对滑动，基体背面靠近轴孔的位置设计有定位止口，安装时可与主轴轴肩贴合，保证旋转过程中的同轴度，降低动平衡校正的工作量。基体上沿圆周方向均匀排布两组不同功能的叶片，长条形绿色叶片沿径向呈一定倾斜角度布置，主要负责做功过程中的主要介质推动或者物料导流，倾斜角度的设置经过流场仿真验证，可在旋转时减少介质紊流带来的能量损耗，同时降低叶片正面的冲击载荷；红色短叶片间隔布置在长叶片之间，主要起到辅助分流、打散结块物料的作用，避免长叶片间隙处出现物料堆积导致的负载波动。叶片与基体的连接位置均做了圆弧过渡处理，没有尖锐的应力集中棱角，可有效降低高速旋转时的结构应力，避免长期交变载荷下出现焊缝或者基体开裂的问题，叶片边缘做了加厚处理，应对物料冲击磨损，延长部件的连续使用寿命。在实际选型适配时，需要重点核对该部件的外径尺寸与设备腔体的内壁间隙，间隙过大会导致介质回流降低做功效率，间隙过小则容易在旋转过程中出现叶片碰擦腔壁的故障，通常单边间隙控制在3-5mm区间适配多数中低粘度介质输送工况；中心轴孔的尺寸公差需要按照H7级精度加工，与主轴配合后既保证安装便捷性，又不会出现同轴度偏差过大导致的振动问题。设计过程中优先考虑了动平衡性能，所有叶片的排布严格按照圆周均布设置，单个叶片的重量差控制在5g以内，整体部件做完静平衡校验后，可适配最高3000rpm的旋转工况，不会出现过大的径向跳动。针对磨损较快的应用场景，叶片表面可额外堆焊耐磨层，不需要更换整个基体即可完成易损部位的维护，降低设备运维成本。这类结构在不同工况下可调整叶片的倾斜角度与伸出长度，比如输送高粘度流体时可适当增大叶片倾角提升推力，处理脆性物料粉碎时可缩短叶片伸出长度、提升叶片边缘硬度，增强冲击切削能力。安装时需要注意叶片的朝向，倾斜方向需要与主轴旋转方向匹配，反向安装会导致做功效率骤降，同时增大主轴的轴向负载，严重时会造成轴承过热损坏。
