螺旋输送取料旋转滚筒装置结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324177
  • 螺旋输送取料旋转滚筒装置结构设计
  • 螺旋输送取料旋转滚筒装置结构设计
  • 螺旋输送取料旋转滚筒装置结构设计
  • 螺旋输送取料旋转滚筒装置结构设计
  • 螺旋输送取料旋转滚筒装置结构设计

在散状物料处理的生产场景里,这类带螺旋取料结构的旋转滚筒装置,常被布置在原料仓出料端、散料转运工位的衔接段,用来处理颗粒状、小块状的工业原料,比如粮食加工线的原粮出料、建材行业的砂石骨料中转、化工领域的颗粒原料输送环节都能见到同类结构的应用。区别于常规的皮带输送机或者普通螺旋输送机,这套装置把储料、旋转出料、定量取料的功能整合在同一个滚筒组件上,不需要额外搭配独立的储料料斗与给料机,能大幅缩减工位的安装占地空间,尤其适合场地紧凑的老旧生产线改造场景。

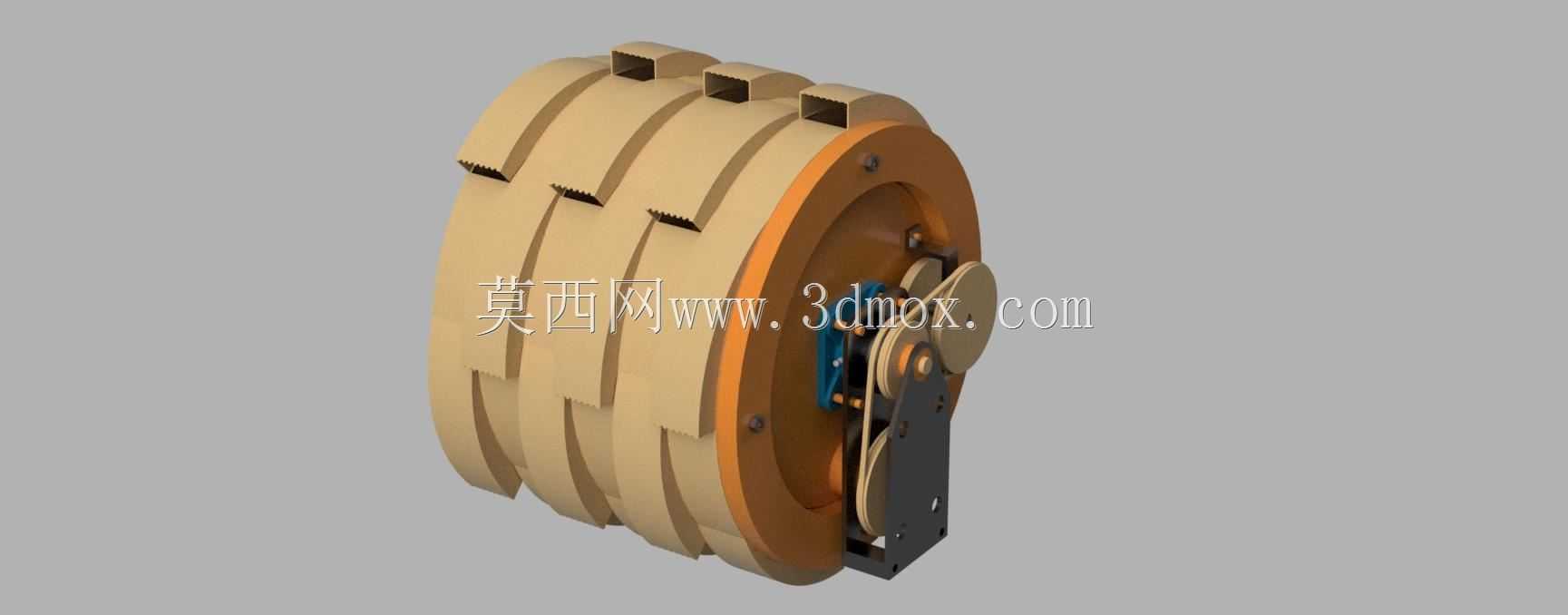

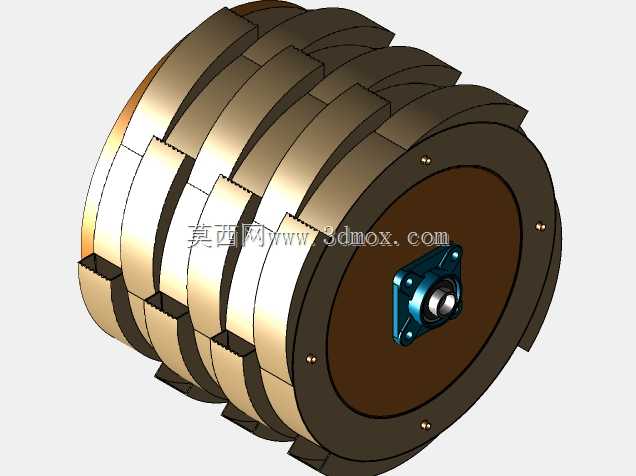

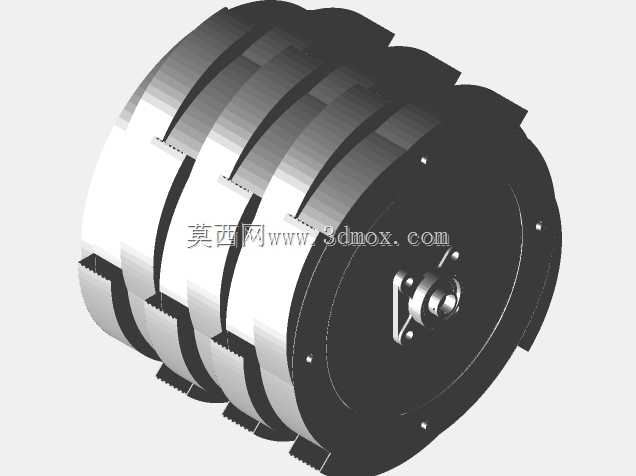

从结构设计逻辑来看,装置外侧的棕色分段式筒体是主要的物料承载腔,分段式的肋板结构一方面是为了提升筒体的结构刚度,避免长期承载散料出现筒壁变形,另一方面肋板之间的凹槽在筒体旋转过程中可以带动物料抬升,配合内部的螺旋输送结构完成物料的定向输送。筒体侧面的白色十字形标识是安装对位标记,在现场安装调试时,能快速确认筒体的初始安装角度,保证出料口与下游输送设备的进料位置精准对齐,减少现场调试的对位时间。筒体端部的灰色法兰盘是整个旋转组件的支撑基准,法兰盘上均匀布置的紧固螺栓用来连接筒体与内部的支撑端盖,端盖中心预留的轴孔用来和驱动侧的传动轴配合,安装时需要保证轴孔与筒体的同轴度公差控制在0.1mm以内,避免旋转过程中出现径向跳动,加剧密封件与轴承的磨损。

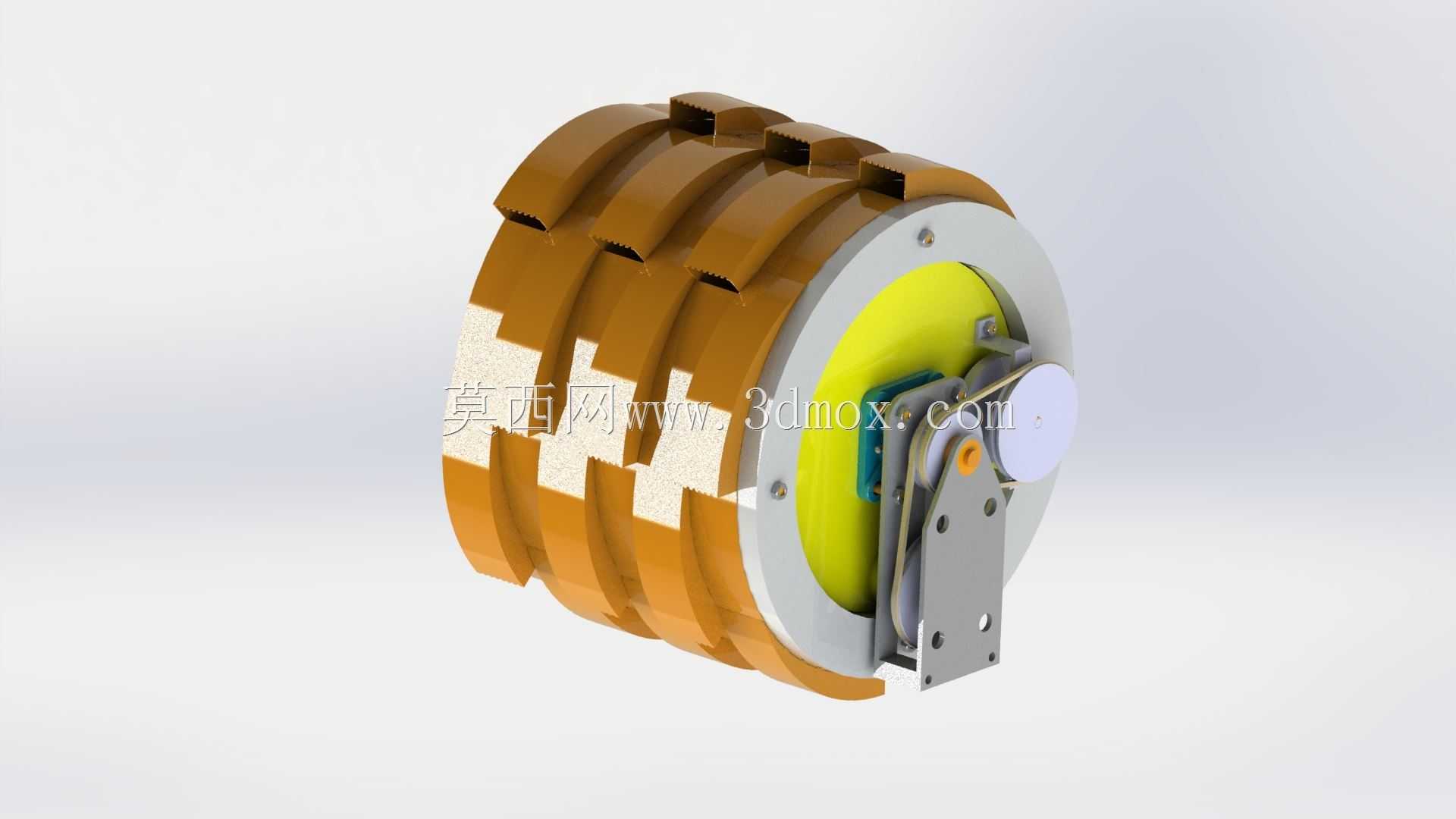

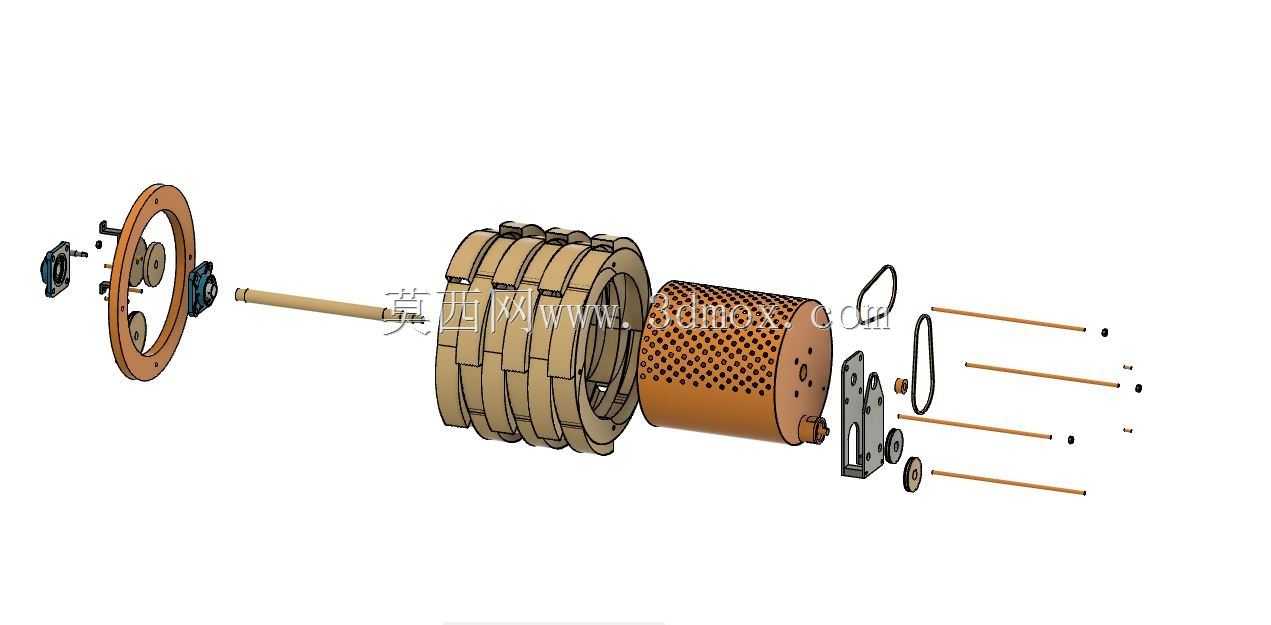

端盖内侧的黄色衬板是耐磨防护层,直接和散状物料接触,采用耐磨高分子材料制作,磨损后可以单独拆卸更换,不需要更换整个端盖结构,能降低后期的维护成本。端盖外侧的灰色金属支架是驱动组件与张紧结构的安装基座,支架上预留的多个腰型孔是用来调整内部传动件的张紧度,现场维护时松开紧固螺栓就能调整传动带或者传动链的张紧力,不需要整体拆卸支架。支架上的圆形端盖是内部轴承的防护盖,能避免生产过程中的粉尘进入轴承腔,延长轴承的使用寿命。

实际使用过程中,物料从筒体的口部位置投入后,会暂时储存在筒体的腔体内,当驱动机构带动筒体按照设定的转速旋转时,筒体内壁的螺旋导程结构会把物料从储料区域逐步推送至出料侧,不需要额外的推料机构,依靠筒体自身的旋转就能完成物料的取出与输送。这种出料方式的优势在于物料输送的连续性好,不会出现普通料斗容易出现的物料架桥、堵料问题,针对流动性一般的散状物料,也能保证稳定的出料效率。

从安装边界来看,整个装置的轴向安装尺寸需要预留出驱动电机、传动组件的安装空间,径向方向需要预留至少150mm的维护空间,方便后期更换衬板、调整传动件张紧度。安装时整个装置的倾斜角度可以根据现场的物料特性调整,针对流动性较好的颗粒物料,倾斜角度可以控制在5-10度,针对流动性稍差的粉状或者小块状物料,倾斜角度可以适当调大,保证物料能顺利沿着螺旋结构滑向出料口。装置的进料口位置需要和上游的出料溜管做好密封衔接,避免粉尘外溢,出料口位置需要和下游的螺旋输送机或者皮带输送机的进料段对齐,落差控制在200mm以内,减少物料下落过程中的扬尘与冲击磨损。

在结构建模过程中,需要重点关注筒体分段肋板的焊接工艺性,肋板与筒壁的连接位置需要预留焊接坡口,保证焊接强度,同时要做焊接后的去应力处理,避免长期旋转过程中焊缝开裂。内部螺旋叶片的导程需要根据设计的出料效率计算确定,导程过大容易出现物料输送速度过快、出料量不稳定的问题,导程过小则会降低出料效率,无法匹配下游设备的处理能力。端盖与筒体之间的密封结构采用迷宫式密封加橡胶密封圈的组合形式,能有效阻挡细粉状物料从旋转配合面泄漏,适配多粉尘的生产作业环境。
