RS35开关电源结构三维设计

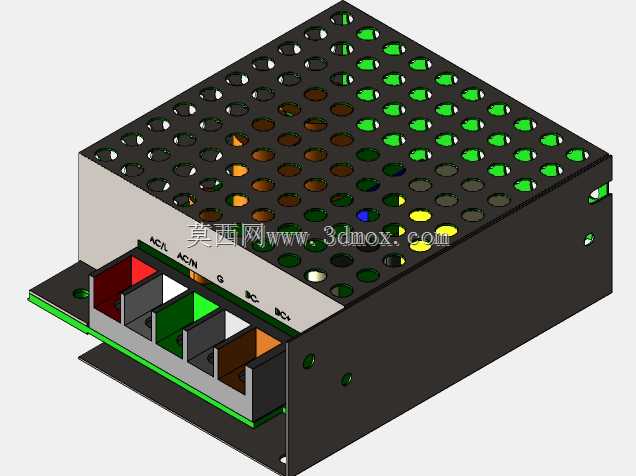

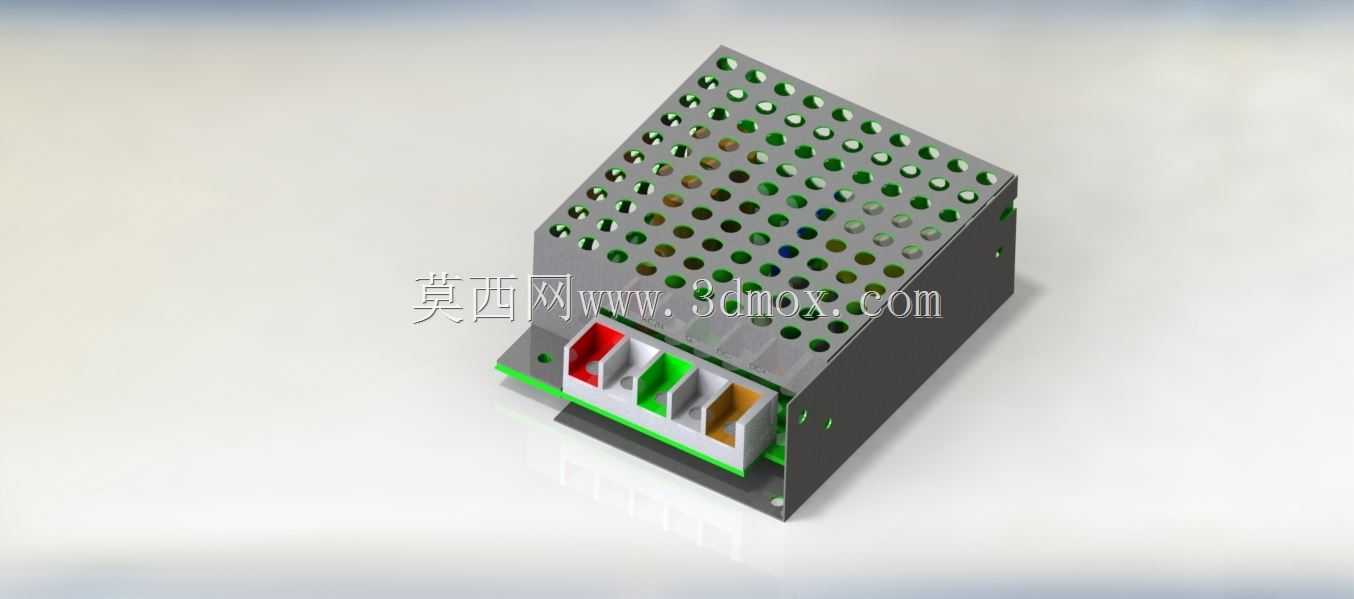

　　在工业控制、小型机电设备、民用电子装置的配电环节里，小功率开关电源是给低压控制回路、传感模块、小型执行器件提供稳定直流输出的核心部件，本次呈现的RS35规格开关电源结构，覆盖了从外壳防护、散热设计到接线适配的全结构细节，可直接用于设备内部的供电模块选型校核、安装空间预留以及同类型产品的结构参考。从实际使用场景来看，这类35W功率等级的开关电源，常被嵌入到小型工控柜内部、桌面式检测设备的供电仓、楼宇智能控制箱的弱电供电段，也会配套在小型自动化单机的控制回路里，给24V直流的传感器、继电器线圈、小型指示回路供电，部分适配输出规格的型号也可给低压照明、小型直流风机供电。从结构设计的逻辑来看，外壳采用折边金属壳体，顶面满布阵列式圆形散热孔，

　　孔位排布避开内部PCB板的元件高点，同时保证空气对流路径顺畅——开关电源工作时功率器件的发热会通过壳体传导配合孔位对流散出，不需要额外加装散热风机就能满足额定负载下的温升要求，这种无风扇的结构也能避免积尘、降低运行噪音，适配对粉尘、噪音有要求的室内设备场景。壳体的安装边预留了标准的固定孔位，适配常见的柜内导轨安装或者螺丝直接固定两种安装方式，安装边界的尺寸控制在小功率电源的常规规格区间，宽度方向预留了接线操作的手指空间，不会出现接线时工具磕碰相邻器件的问题。前端的接线端子采用分色隔离设计，输入、输出端子之间有绝缘隔条分隔，不同极性的接线位用红、绿、橙不同颜色的标识块区分，能大幅降低现场接线时的接反风险，

　　端子座的卡扣结构和壳体的卡槽直接配合，不需要额外打胶或者螺丝固定，装配时直接卡入即可，能提升产线装配效率。壳体的折边处做了卷边处理，没有裸露的锐边，装配和后期维护时不会划伤操作人员的手部，壳体表面做了喷塑处理，具备基础的防锈、绝缘能力，适配工业现场的轻度潮湿、多浮尘的使用环境。内部的结构预留了PCB板的安装柱位，功率器件的安装位置和顶面散热孔的位置对应，能让发热区域直接对准对流通道，降低热阻；输入侧的接线位靠近壳体进线侧，输出侧靠近设备内部的出线方向，走线时可以减少线缆交叉，让柜内布线更规整。在做设备结构设计时，这类电源模型可以直接导入装配体，校核安装孔位的匹配度，预留接线的弯曲半径空间，同时确认电源和周边器件的安全电气间隙，

　　避免后期样机装配时出现空间干涉、绝缘距离不足的问题；对于电源类产品的结构开发人员来说，这个模型的壳体卡扣、端子固定、散热孔排布的细节，也能作为同功率等级产品结构设计的参考，平衡散热性能、装配效率和防护等级的需求。另外壳体侧面预留了接地端子的安装位，符合电气设备的安全规范要求，能保证设备运行时的外壳接地可靠，避免漏电风险；底部的开槽结构既可以减轻壳体自重，也能辅助底部的空气对流，进一步提升散热效率，整个结构没有冗余的设计部件，所有结构特征都服务于装配、散热、安全防护、安装适配这几个核心的使用需求，没有多余的装饰性结构，完全贴合工业电气部件的实用设计导向。
