星型排布多缸径向动力装置结构

这类径向排布的动力装置，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型固定翼通航飞机、轻型直升机、特种农用机械、大型固定作业机组的动力单元中沿用这类结构逻辑。不同于直列、V型排布的动力结构，径向布置的气缸围绕中心曲轴呈圆周均匀分布，单排可布置5/7/9个气缸，多排叠加时也能保持较短的轴向长度，对于安装空间轴向尺寸受限、无法布置长机体动力单元的场景，这类结构的适配性远高于常规排布的动力装置。

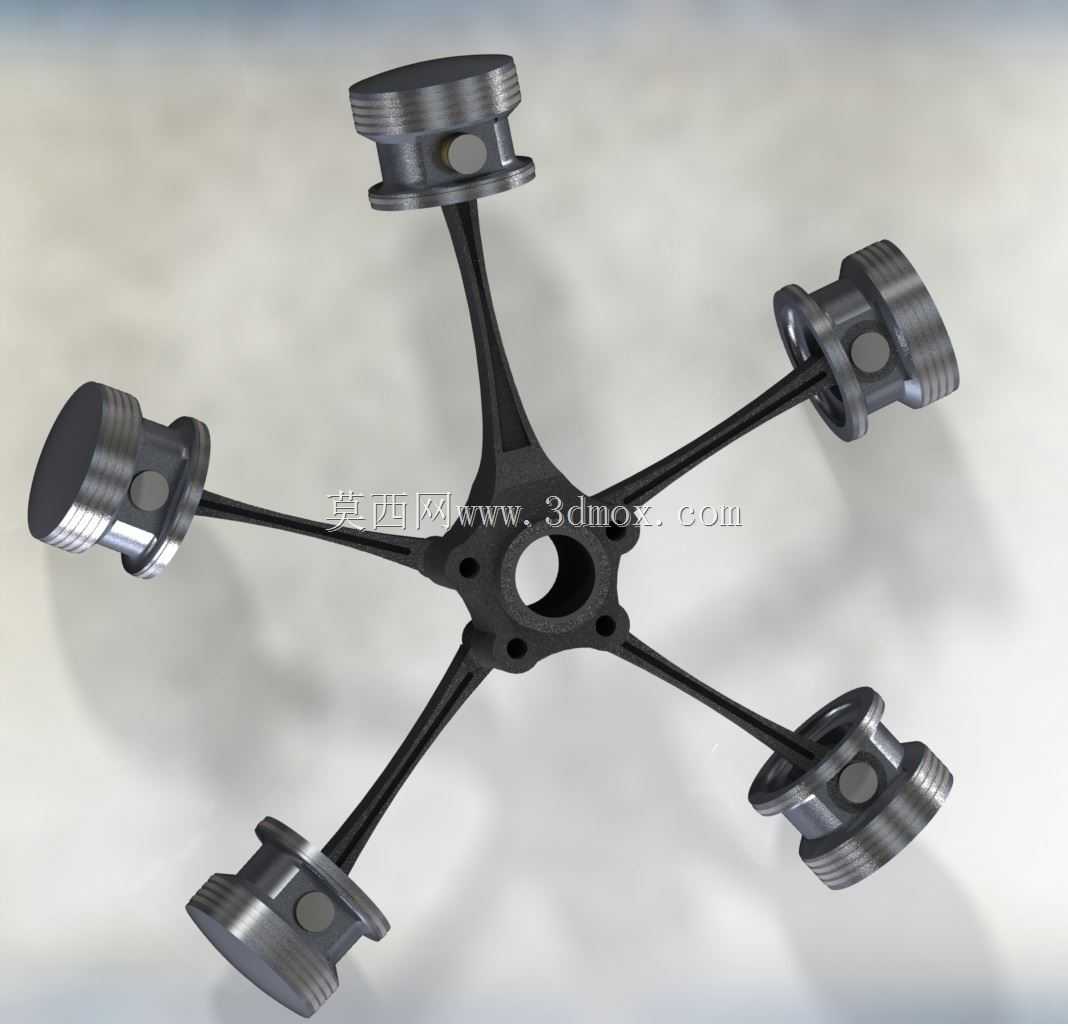

从实际功能实现来看，这类动力装置依靠各气缸按固定点火顺序交替做功，推动连杆组件带动中心曲轴旋转输出扭矩，由于气缸环绕曲轴布置，所有连杆的大端可共同铰接在曲轴的同一个曲柄销上，大幅简化了曲轴的结构设计，减少了曲轴的加工工序与轴向支撑点数量，降低了长曲轴带来的挠曲变形风险。风冷适配性是这类结构的核心优势之一，每个气缸的外壁都直接暴露在迎面气流中，不需要布置复杂的水冷管路、散热水箱、冷却液循环系统，整体结构重量更低，低温环境下的启动响应速度更快，在缺少冷却液补给的野外作业场景、高空低温低气压环境下的运行可靠性更突出。

设计过程中首先要确定的是气缸排布的节圆直径，这个尺寸直接决定了动力单元的径向安装边界，需要匹配安装舱位的径向预留空间，同时要保证相邻气缸的外壁、进气排气管路、火花塞安装位之间留有足够的装配间隙与散热间隙，避免运行过程中相邻部件干涉，也防止气缸间热量积聚无法及时散出。中心曲轴的曲柄偏心距需要和气缸行程严格匹配，连杆的长度设计要兼顾活塞运行的侧压力与整体径向尺寸，连杆过长会增大整体径向占用空间，过短则会增大活塞对气缸壁的侧向压力，加剧气缸壁的磨损，缩短整机大修周期。

活塞组件的设计需要兼顾轻量化与密封性能，由于径向布置的气缸在运行过程中，活塞的重力方向会随曲轴转角不断变化，对活塞环的刮油、密封性能提出了更高要求，需要合理设计活塞环的开口间隙与弹力，避免不同气缸位置下出现机油窜入燃烧室、或者气缸漏气导致缸压不足的问题。配气机构的布置需要适配圆周排布的气缸，采用顶置气门的结构时，推杆、摇臂的布置要围绕中心曲轴的圆周方向均匀排布，保证每个气缸的进排气正时一致，避免各缸做功不均匀导致的曲轴振动过大。

安装边界方面，这类动力装置的主安装节通常布置在中心曲轴箱的前端与后端，前端连接动力输出端的联轴器或者螺旋桨安装座，后端连接附件机匣、启动电机、磁电机等附属部件，安装时需要保证曲轴的同轴度误差在允许范围内，避免运行过程中出现附加弯矩导致曲轴疲劳断裂。径向方向上需要预留足够的气流通道，保证气缸散热片之间有足够的冷却气流通过，不能在气缸周围布置遮挡气流的结构件，否则会导致气缸散热不足出现过热拉缸的故障。燃油供给系统的布置需要考虑圆周排布的气缸的供油均匀性，采用分电器式的燃油分配结构时，要保证每个气缸的供油管路长度、阻力基本一致，避免各缸混合气浓度差异过大导致的运行不稳。

在实际选型应用中，这类径向动力装置更适合对轴向尺寸要求严格、需要大排量风冷动力的场景，比如小型通航飞机的动力替换、轻型旋翼机的动力改装、大型应急发电机组的备用动力、野外作业的勘探设备动力单元，不需要复杂的水冷系统维护，在低温环境下的启动性能优于同排量的水冷直列动力装置。建模过程中需要重点验证曲柄连杆机构的运动干涉情况，模拟活塞运行到上止点、下止点时连杆与曲轴箱、气缸壁的间隙，确认各运动部件在全行程内无碰撞，同时要验证配气机构的运动时序，保证气门开闭时间与活塞运动位置匹配，避免出现气门顶活塞的故障。
