三通式手动扳把风门结构三维设计

　　这款手动扳把式三通风门，主要应用在低压通风、小口径流体管路的支路切换场景，常见于车间局部排风系统、小型燃烧设备供风管路、实验室通风柜支路调控这类对调节精度要求不高，但需要频繁手动切换通路的工况中。和常规两通风门不同，三通结构可以在不拆卸管路的前提下完成两路介质流向的切换，或是实现单路进、双路出的分流调控，省去了管路中加装额外弯头、切换短节的麻烦，也减少了管路接头的泄漏点。

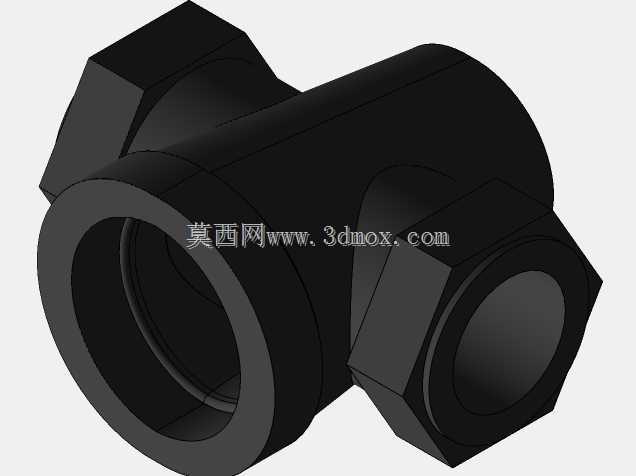

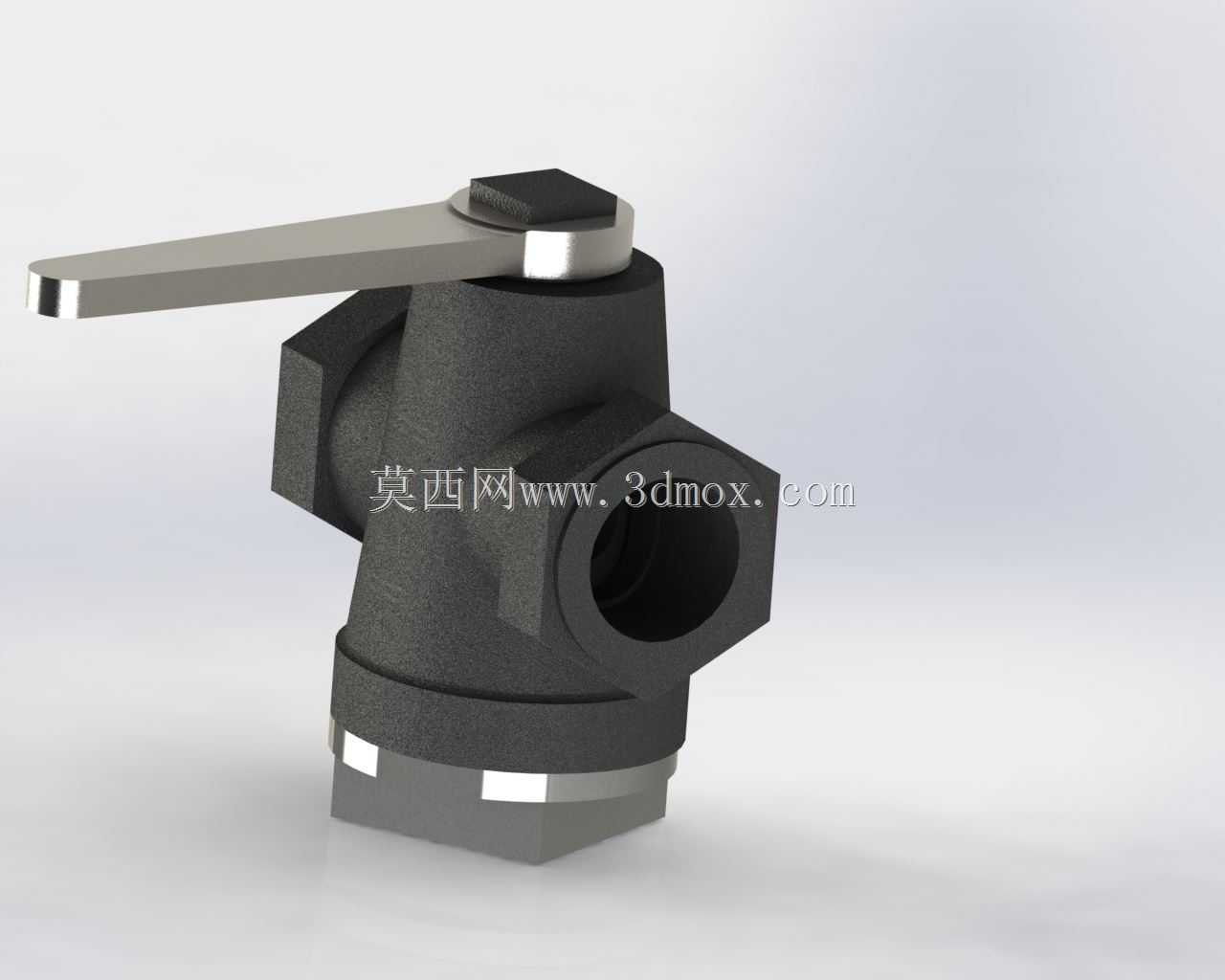

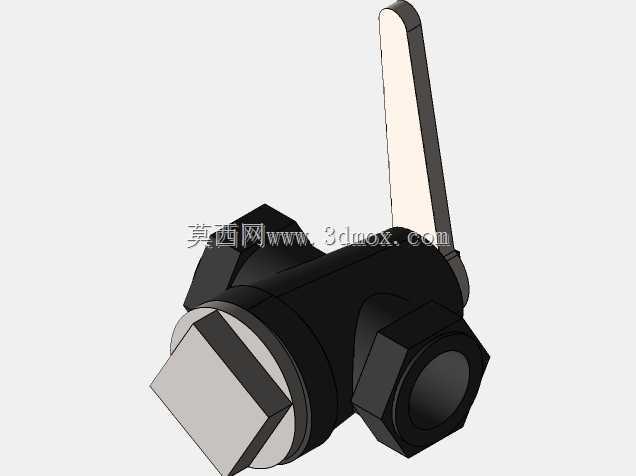

　　从结构设计逻辑来看，整体采用直角式三通铸造型腔，三个接口的通径保持一致，接口端面预留了标准内螺纹加工余量，安装时可以直接和同规格的低压流体管路螺纹连接，不需要额外制作转接法兰，适配常规1寸到2寸区间的小口径通风、送油、送水管路。扳把操作机构设置在阀体顶部，操作手柄采用扁钢冲压成型，手柄长度经过力矩核算，普通人单手施加15N左右的力就能完成阀芯的90度旋转切换，不需要借助额外的加力杆，操作时的扳动角度有明确的限位结构，手柄转到水平位置对应一路通路开启，转到垂直位置对应另一路通路开启，不会出现切换不到位导致的内漏问题。

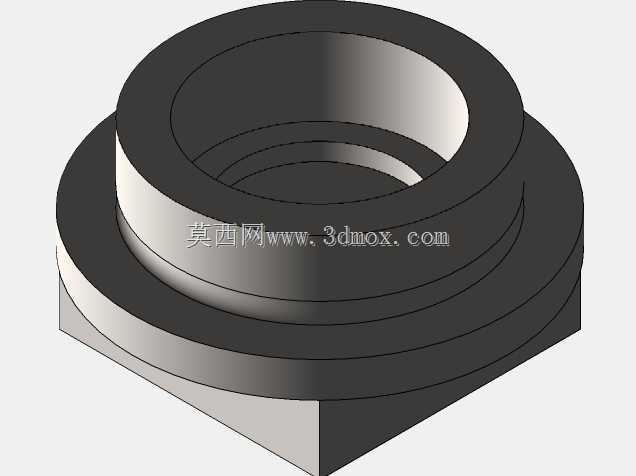

　　阀体主体采用铸铁材质的设计思路，壁厚按照1.6MPa的公称压力核算，实际使用场景中大多工作在0.6MPa以下的低压工况，预留的强度余量可以应对管路中的水锤、风压波动带来的瞬时压力冲击。阀芯和阀体的密封面采用锥面配合结构，装配时通过底部的压紧螺母调整密封预紧力，长期使用出现磨损后只需要适当拧紧底部螺母就能补偿密封间隙，不需要整体更换阀芯，日常维护成本很低。顶部的手柄固定位置采用四方轴配合防松螺母，避免频繁扳动导致手柄和阀芯轴之间出现打滑空转的问题，四方轴的边角做了小倒角处理，装配时可以直接套入手柄，不需要额外修配。

　　安装边界方面，这款风门的三个接口中心距保持等距设计，阀体底部到接口中心的高度、顶部手柄到阀体上表面的高度都做了紧凑化处理，在管路排布时不需要预留过大的操作空间，手柄扳动的全程不会和相邻的管路、支架产生干涉。阀体底部的六角结构可以在安装时用普通活动扳手卡住，方便拧紧螺纹接口时施加扭矩，不会因为阀体转动导致密封带错位。和常规的法兰连接风门相比，这款螺纹连接的三通风门整体重量更轻，单台重量控制在2kg以内，安装时不需要吊装设备，单人就能完成管路装接作业，适合在设备内部狭窄空间、小型集成管路系统中使用。

　　实际使用中，这类风门不需要配套气动、电动执行机构，完全依靠手动操作，不存在电控故障、气源中断导致的失效问题，在一些防爆要求高、供电不便的简易工况中可靠性更高。阀芯的流道做了圆弧过渡处理，介质通过时的局部阻力系数比直角弯头高15%左右，但远低于截止阀类构件的阻力，在通风系统中使用时不会造成过大的风压损失，送风支路的风量分配偏差可以控制在10%以内，能够满足常规支路通风的流量要求。
